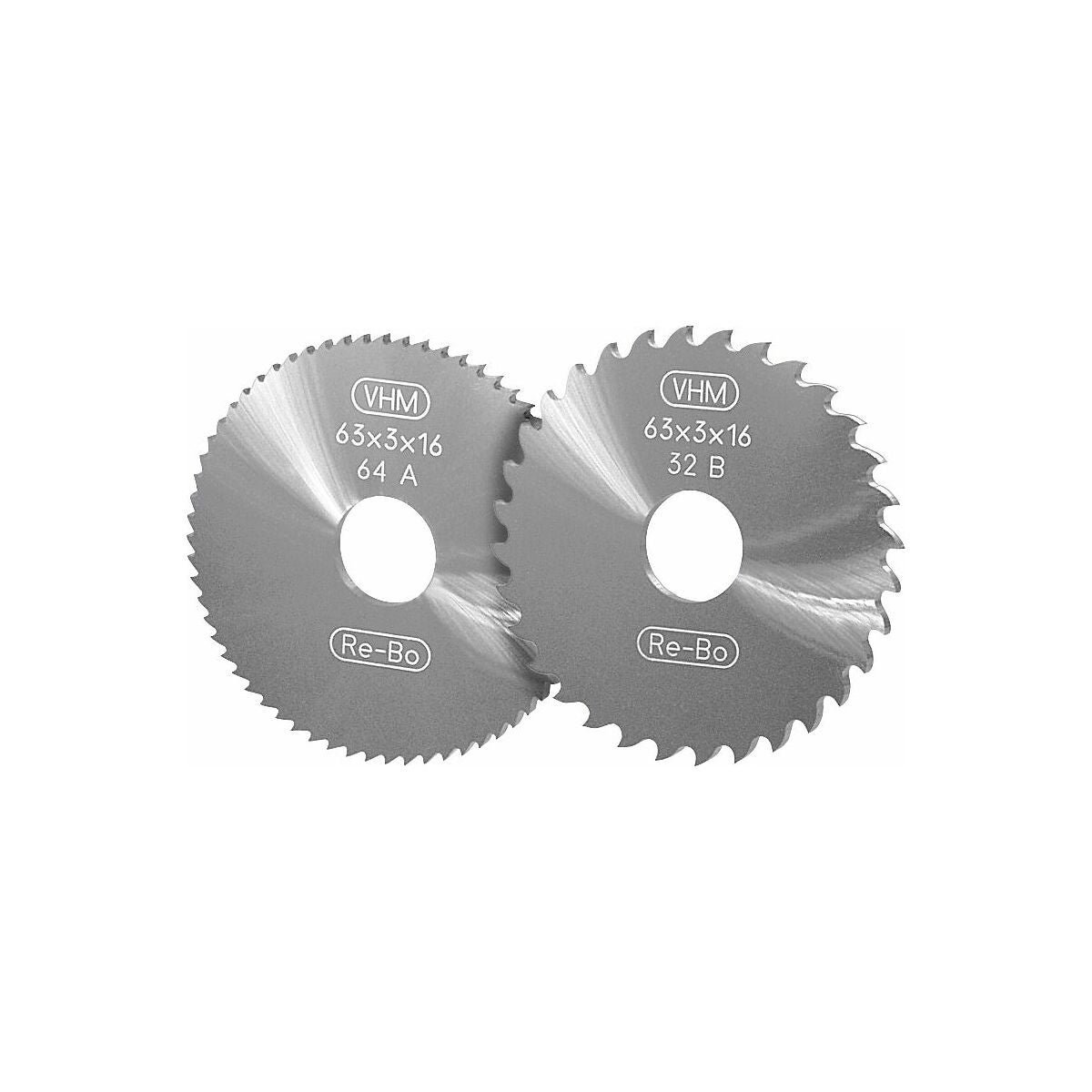

Produktbeskrivning
Utförande
Tysk topprodukt med precisionstandning och skålslipade sidor med fin ytnoggrannhet. Skärhastigheten kan ökas med faktorn 3 till 4 jämfört med HSS-sågblad.

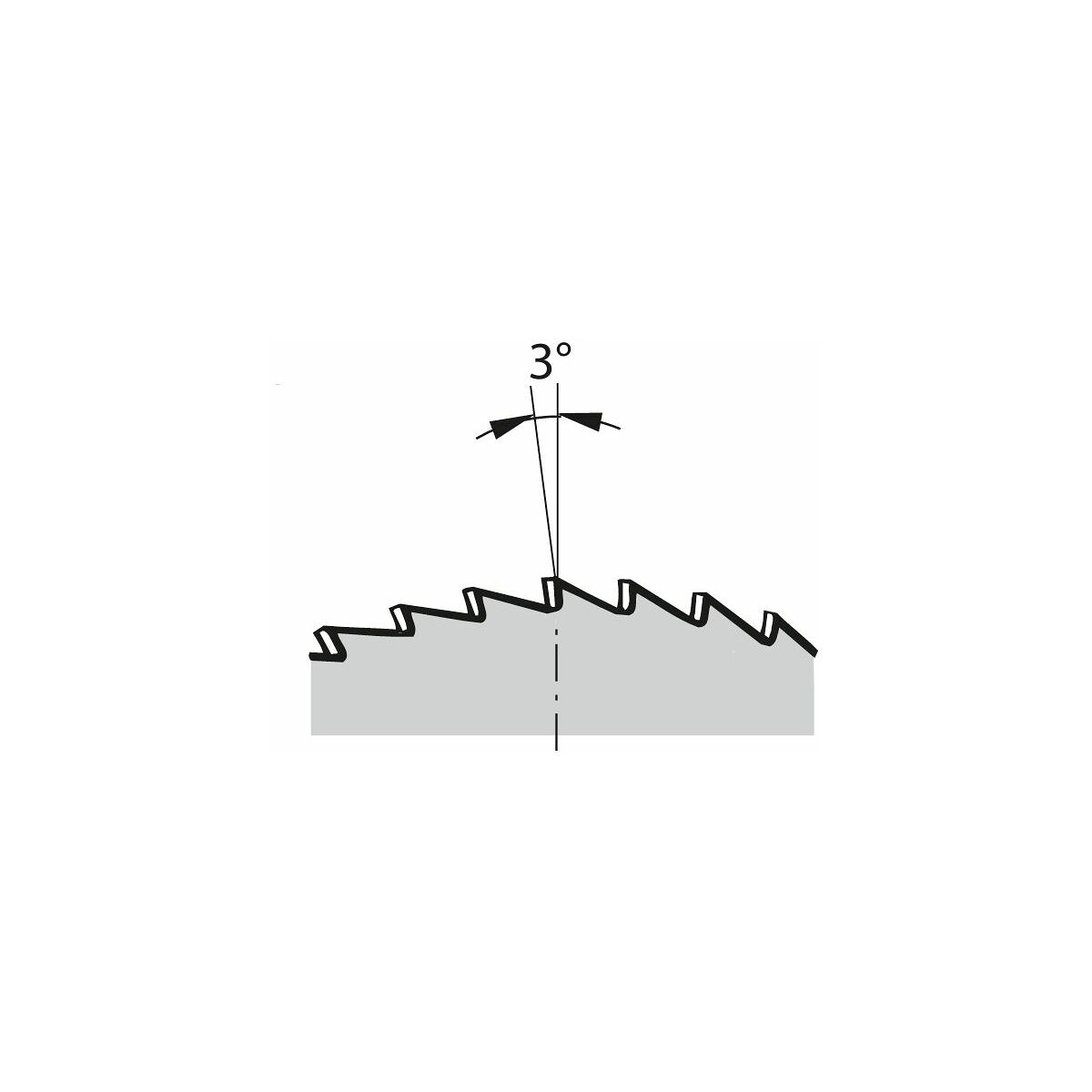

DIN 1837 A fintandat med vinkeltand form A.
För arbetsstycken med tunna väggar och för små skärdjup.
Anmärkning
- Stabila förhållanden vid maskinen och arbetsstyckets uppspänning är en viktig förutsättning. Annars fist risk för brott på sågbladet.
- Tillåtna toleranser för rundgång och axialkast enligt DIN 1840 underskrids avsevärt.
- Specialdimensioner på begäran.
Teknisk data
| Produktslag |
Cirkelsågblad |
| Skärmaterial |
VHM |
| Lämpligt för material |
Metall |
| Norm |
DIN 1837 |
| Beläggning |
obelagd |
| Invändig kylning |
nej |

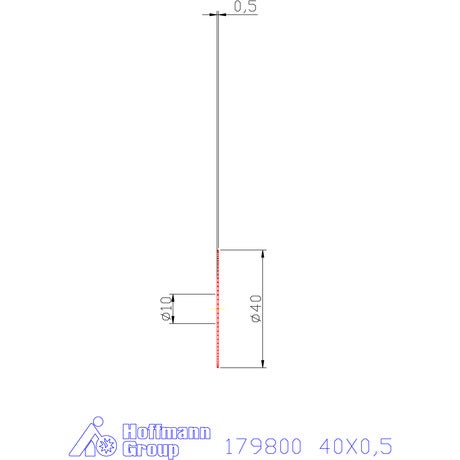

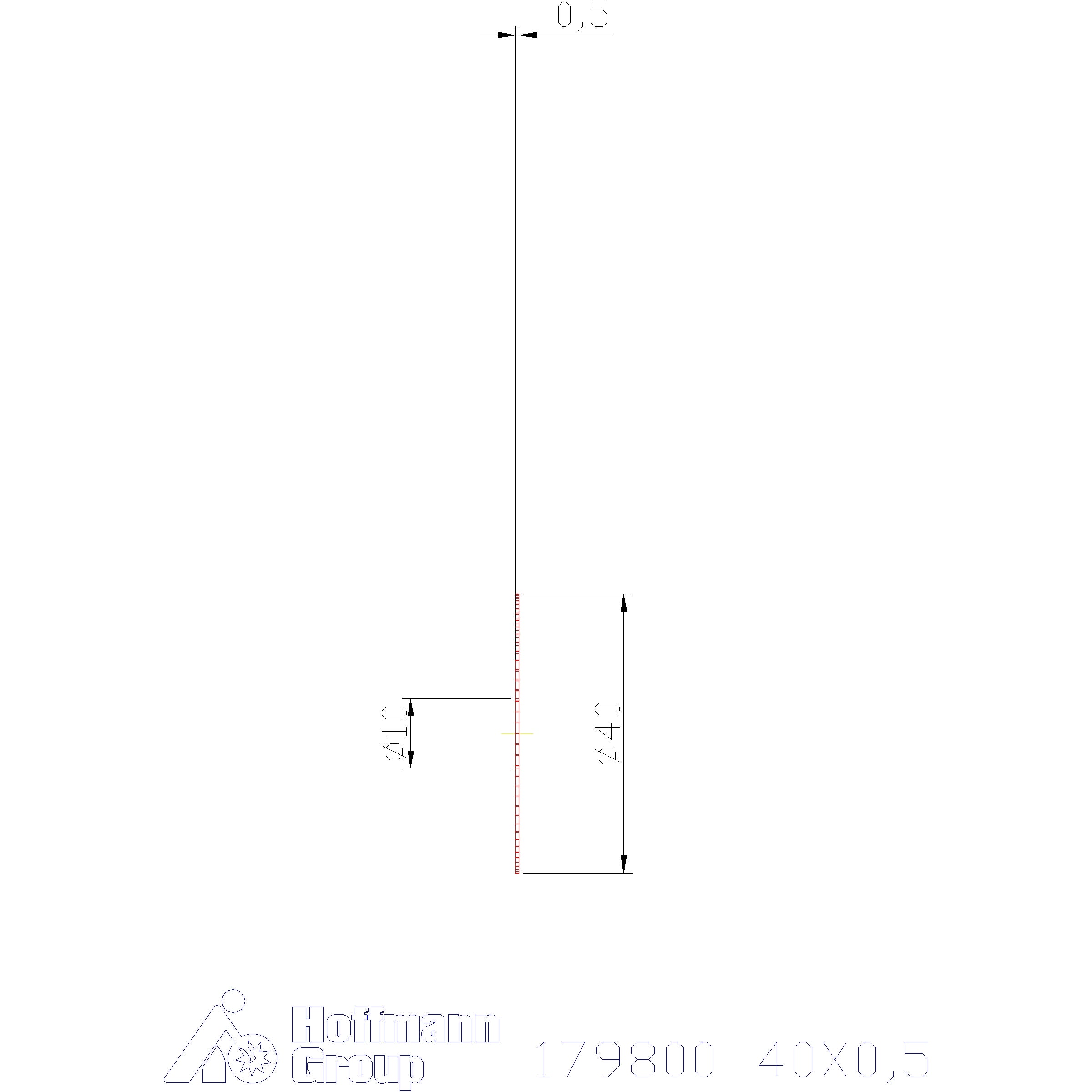

| Hål-⌀ |
10 mm |
| ⌀ |
40 mm |
| Tjocklek |
0.5 mm |
| Antal skär z |
80 |
| Maximalt sågdjup |
10.25 mm |
| Fräsdjup ap max. |
10.25 mm |
| Korrigeringsfaktor fz |
1,5 |
| Skaftutförande |
med hål |
| Effektivt antal skär zeff |
80 |
| Skärdjup ap |
0.5 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Cuzn |
mindre lämplig |
400 m/min |
N |
| Inox < 900 n/mm² |
lämplig |
110 m/min |
M |
| Stål < 500 n/mm² |
mindre lämplig |
200 m/min |
P |
| Inox > 900 n/mm² |
lämplig |
100 m/min |
M |
| Gg(g) |
mindre lämplig |
125 m/min |
K |
| Stål < 750 n/mm² |
mindre lämplig |
140 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
90 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
140 m/min |
P |
| Alu > 10% si |
mindre lämplig |
700 m/min |
N |
| Alu (kortspånig) |
mindre lämplig |
1200 m/min |
N |
| Ti > 850 n/mm² |
lämplig |
90 m/min |
S |
| Stål < 1400 n/mm² |
lämplig |
40 m/min |
P |
| Grafit, glasfiber |
mindre lämplig |
600 m/min |
N |
| Luft |
lämplig |
|
|
| Vått maximal |
lämplig |
|
|
| Uni |
mindre lämplig |
|
|
| Torrt |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
179800 |
| EAN |
4045197246080 |
