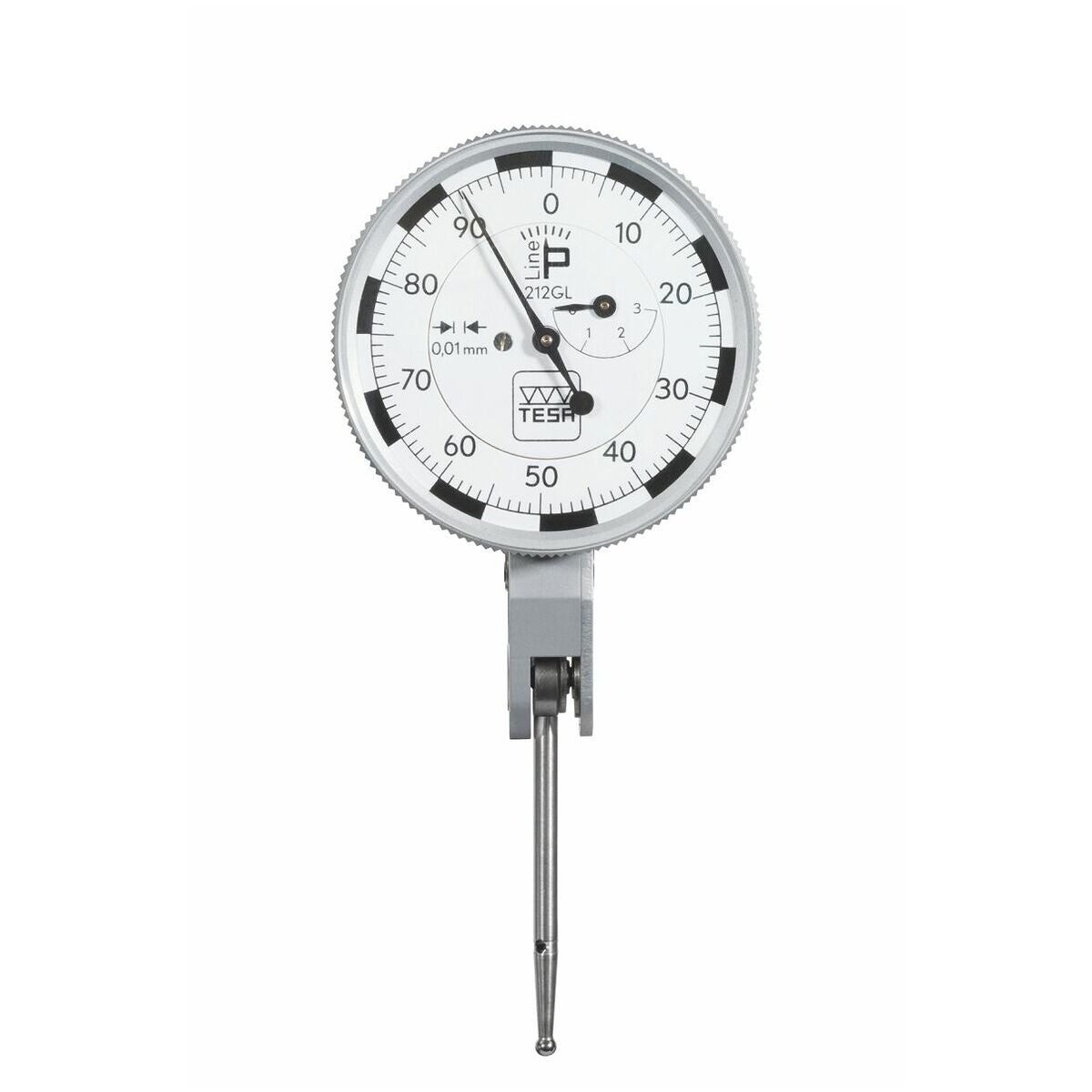

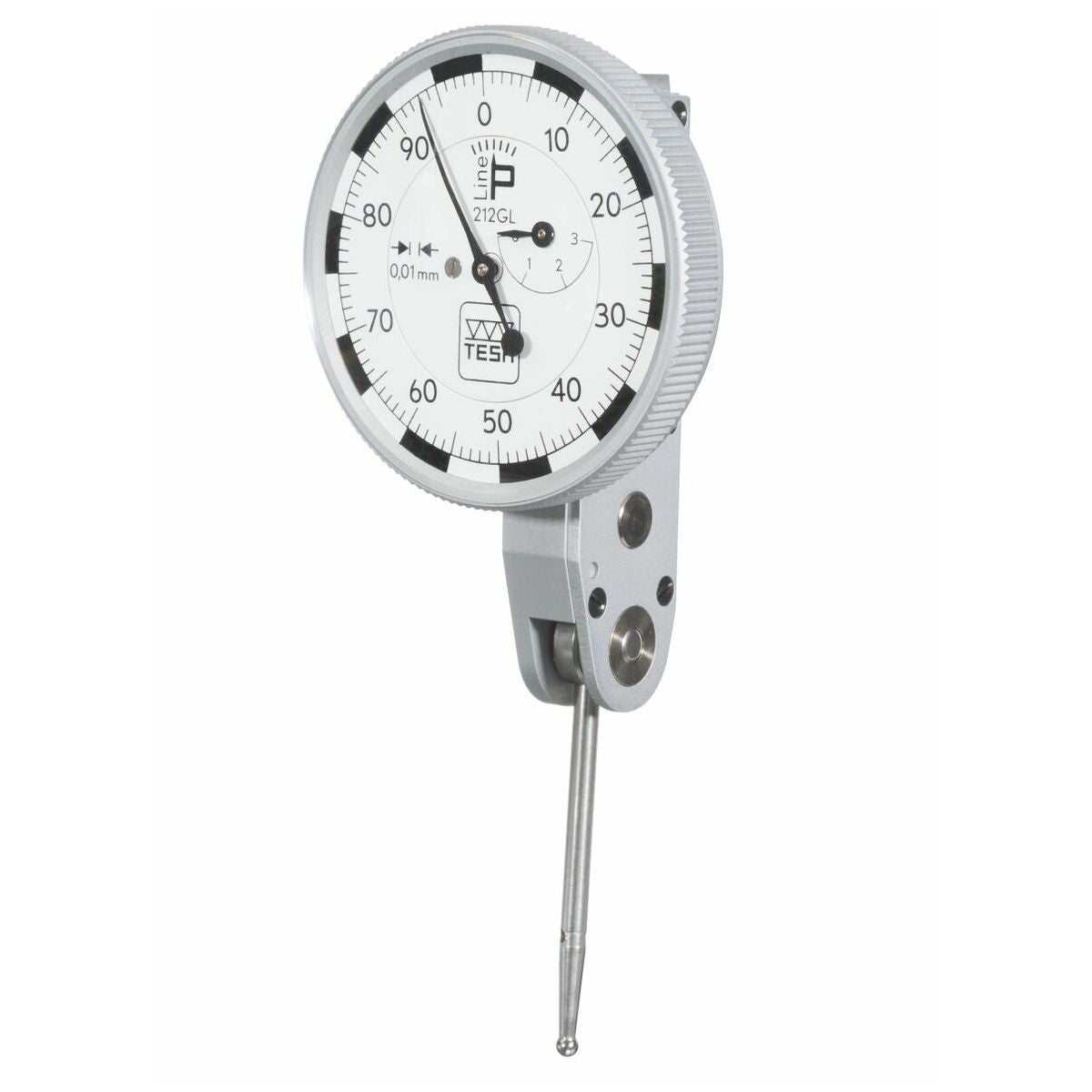

Vippindikator P-line sondarmlängd 36 mm 3/40 mm
Produktbeskrivning
Utförande
Vippindikatorer med lång mätspets. Med 1/100-avläsning.
Stort mätområde på 3 mm. Samma löpriktning (medurs) hos visaren i båda mätriktningarna.
Mycket exakta vippindikatorer med mätverk som inlagrade i rostfritt stål, behändigt, robust utförande. Stomme och laxstjärt är tillverkade i ett stycke, vilket gör inspänningen mycket böjstyv. Korrosionsskydd genom mattförkromning av stommen.
Användningsdata
Som exakt jämförselsemätare för kontroll av avvikelsen från det nominella måttet, för kontroll av koncentricitet, invändig mätning, kontroll av parallellitet och jämnhet samt för att rikta in arbetsstycken.
Leveransinnehåll
Inklusive spänntapp ⌀ 8 mm.
Specialtillbehör
Fyrkanthållare nr 436511 , centreringshållare nr 436512, ledmätstativ nr 35 9680.
Reservdel

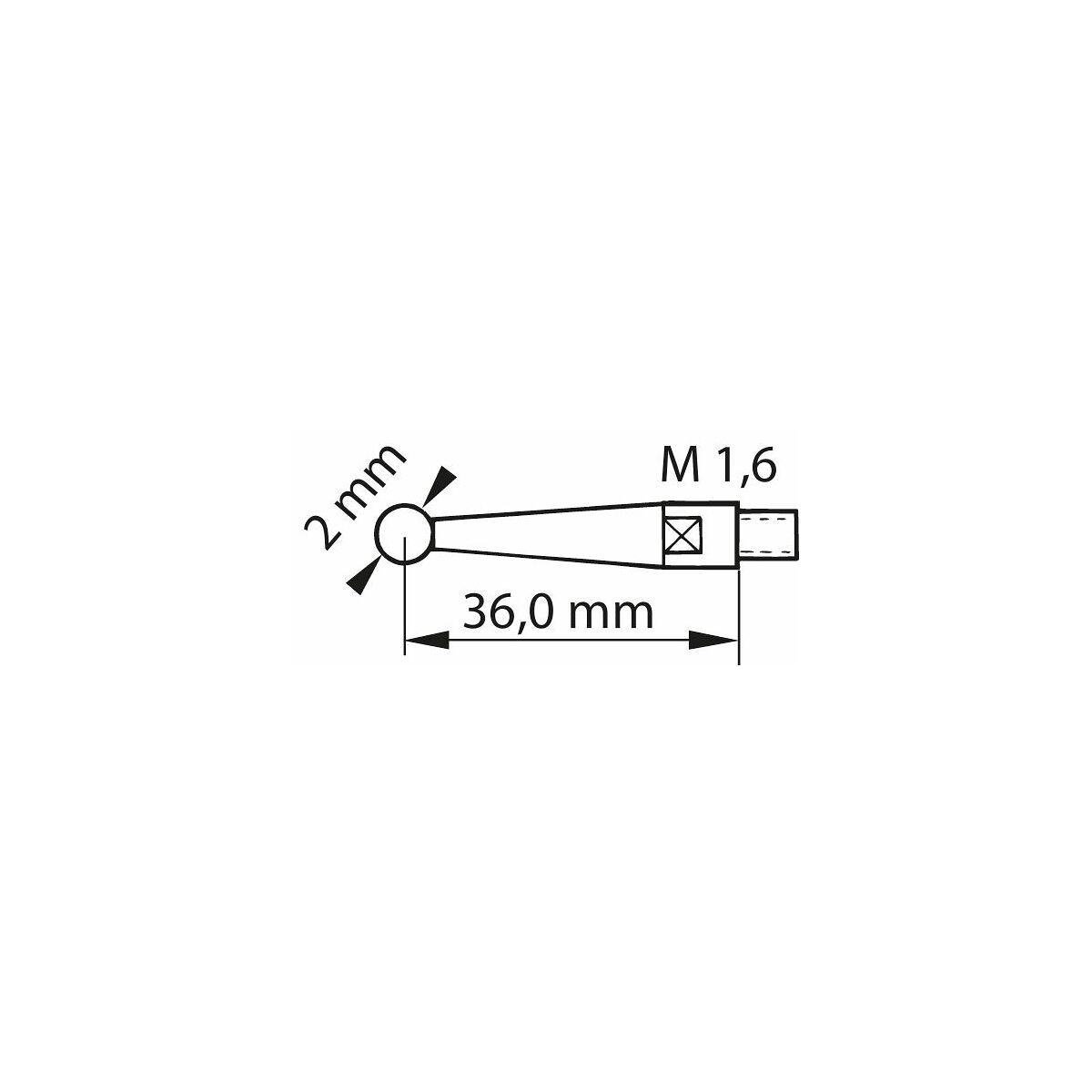

Utbytesspetsar med hårdmetall eller rubinkula kan enkelt beställas på www.hoffmann-group.com.

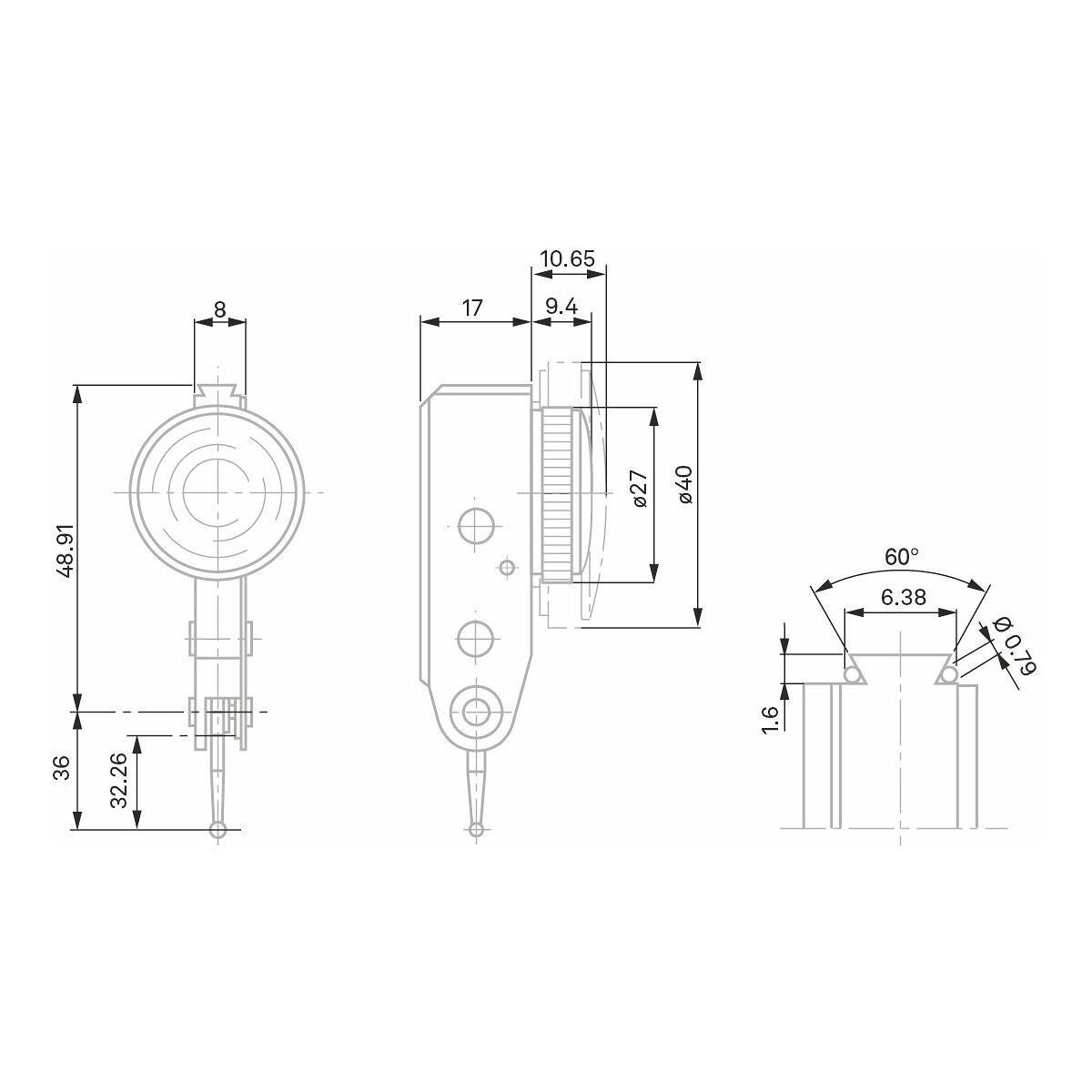

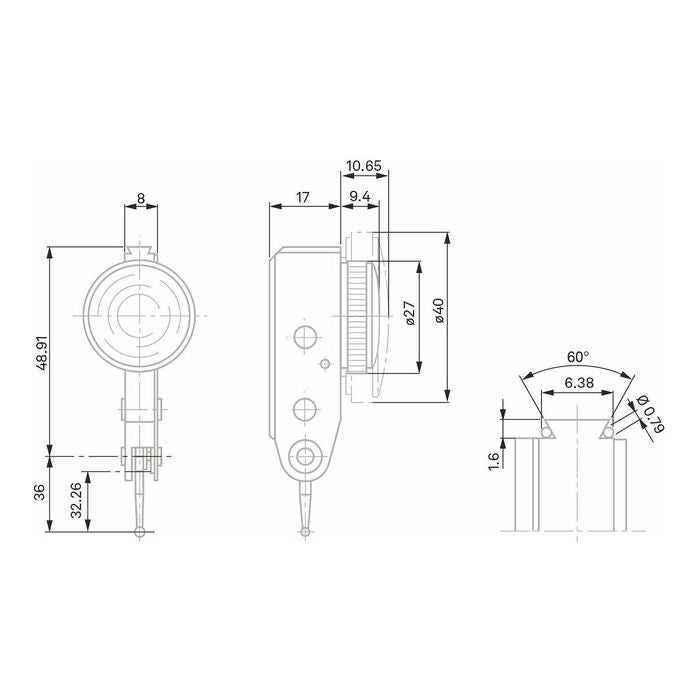

Teknisk data
| Mätteknik | analog |
|---|---|
| Kalibrering | C5 |
| Produktslag | Vippindikator |
| Förpackning | Stabil box |
| Norm | Verkstadsnorm |
| Avläsning | 0.01 mm |
| Mätkraft | 0,2 N |
| Inspänningsskaft-⌀ h6 | 8 mm |
| Mätkulans ⌀ | 2 mm |
| Mätområde per riktning | 1,5 mm |
| Spetslängd | 32.26 mm |
| Höljes-⌀ | 40 mm |
| Svängområde | 2×90 grad |
| Totalt avvikelseområde ftot | 26 µm |
| Avvikelseområde fe | 20 µm |
| Hysteresfel fu | 7 µm |
Produktspecifikation
| Artikelnummer | G4362303/40 |
|---|---|
| EAN | 7630041152364 |
