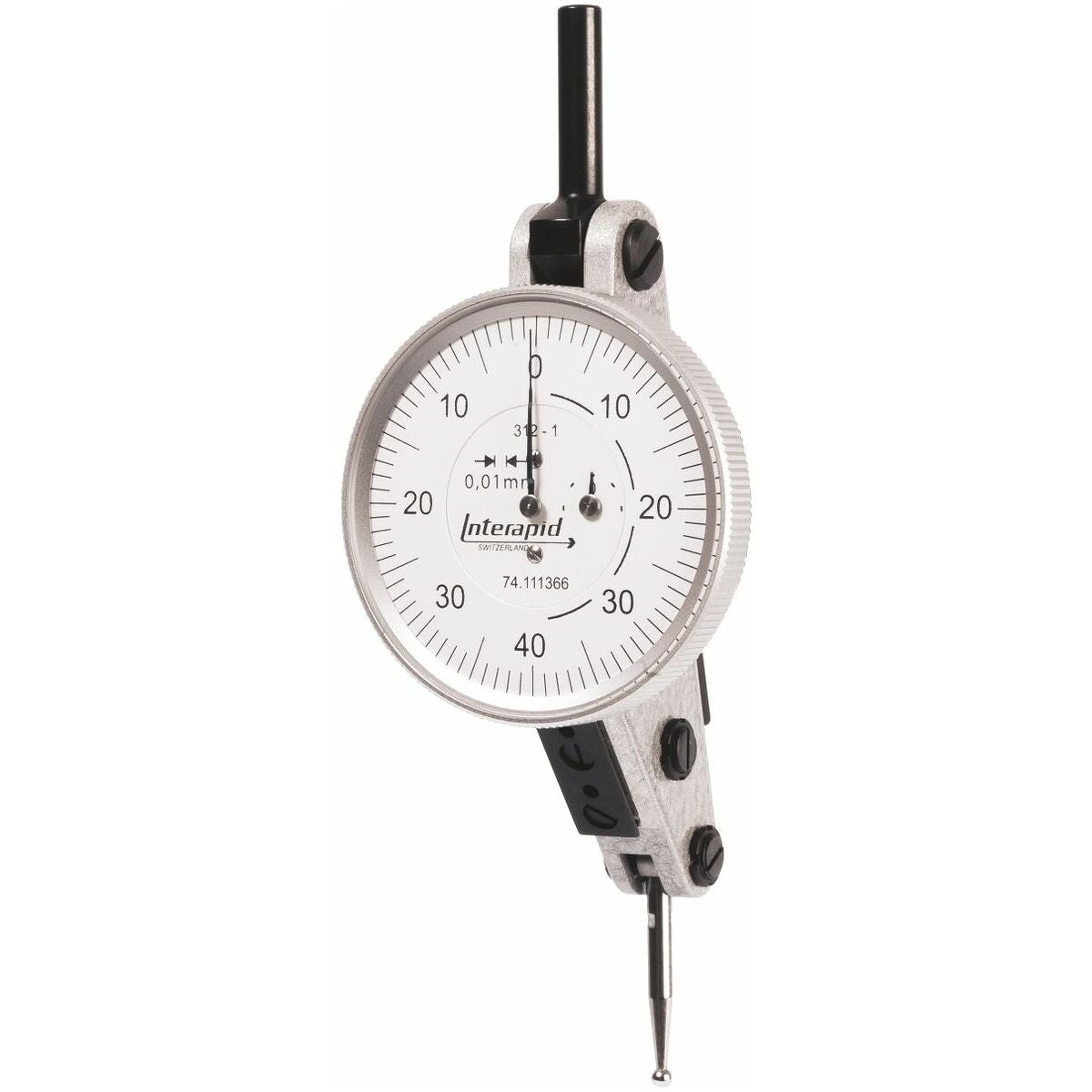

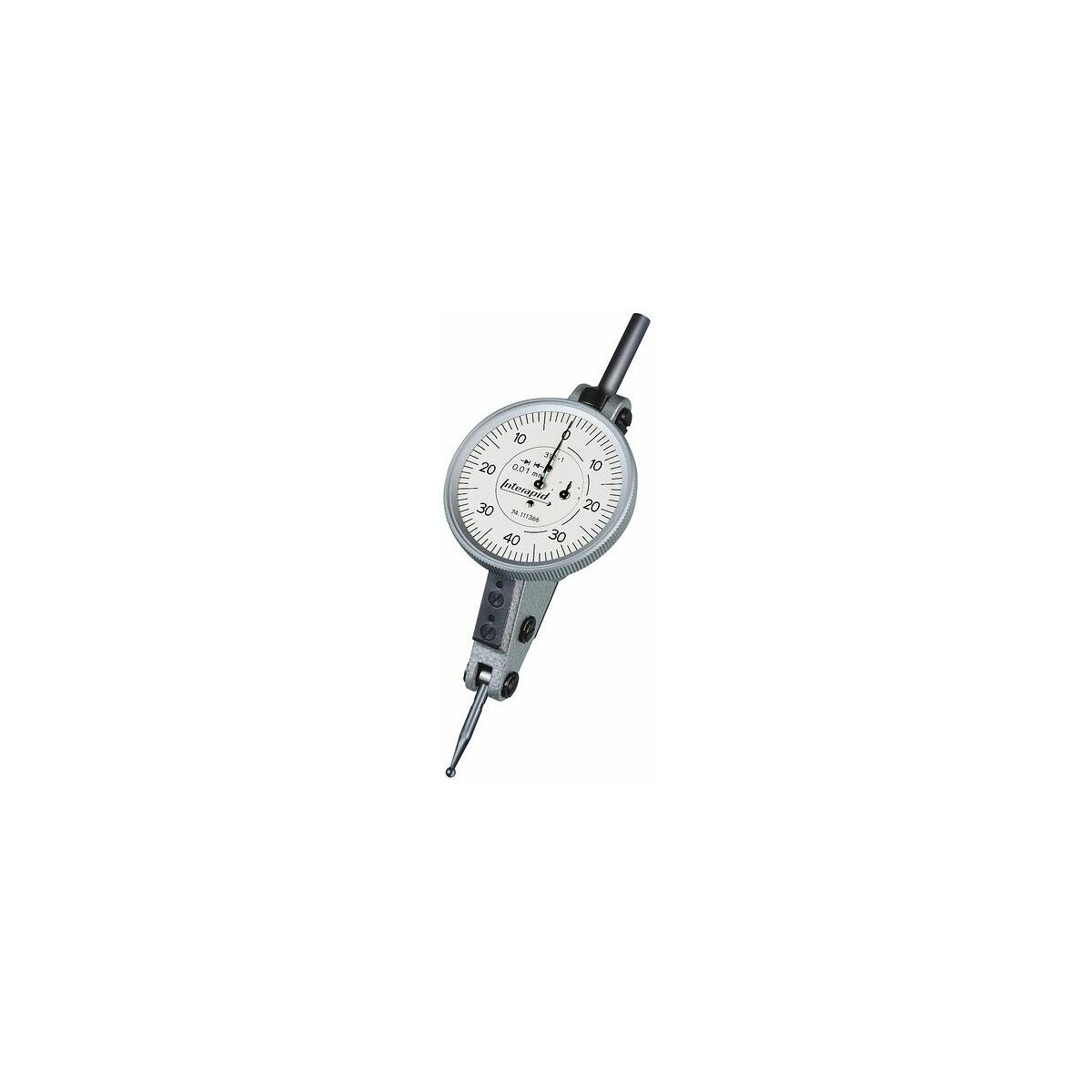

Vippindikator Interapid med vinklat ur 0,8/39 mm
- Varumärke
- Tesa technology
- Artikelnummer
- G4362770,8/39
- Lagerstatus
- 43st I lager
Nedladdningsbara filer
Produktbeskrivning
Utförande
Mycket exakta vippindikatorer med mätverk som inlagrade i rostfritt stål, behändigt, robust utförande. Stomme och laxstjärt är tillverkade i ett stycke, vilket gör inspänningen mycket böjstyv. Korrosionsskydd genom mattförkromning av stommen.
Med 1/100-avläsning.
Med 20° vinklat ur.
TESA − rubinlagrat mätverk med mätkula av HM. Robust stomme i ett stycke, antimagnetisk. Swiss Made.
Användningsdata
Som exakt jämförselsemätare för kontroll av avvikelsen från det nominella måttet, för kontroll av koncentricitet, invändig mätning, kontroll av parallellitet och jämnhet samt för att rikta in arbetsstycken.
Leveransinnehåll
Inklusive spänntapp ⌀ 8 mm.
Specialtillbehör
Fyrkanthållare nr 436510 , centreringshållare nr 436512, ledmätstativ nr 35 9680.
Reservdel

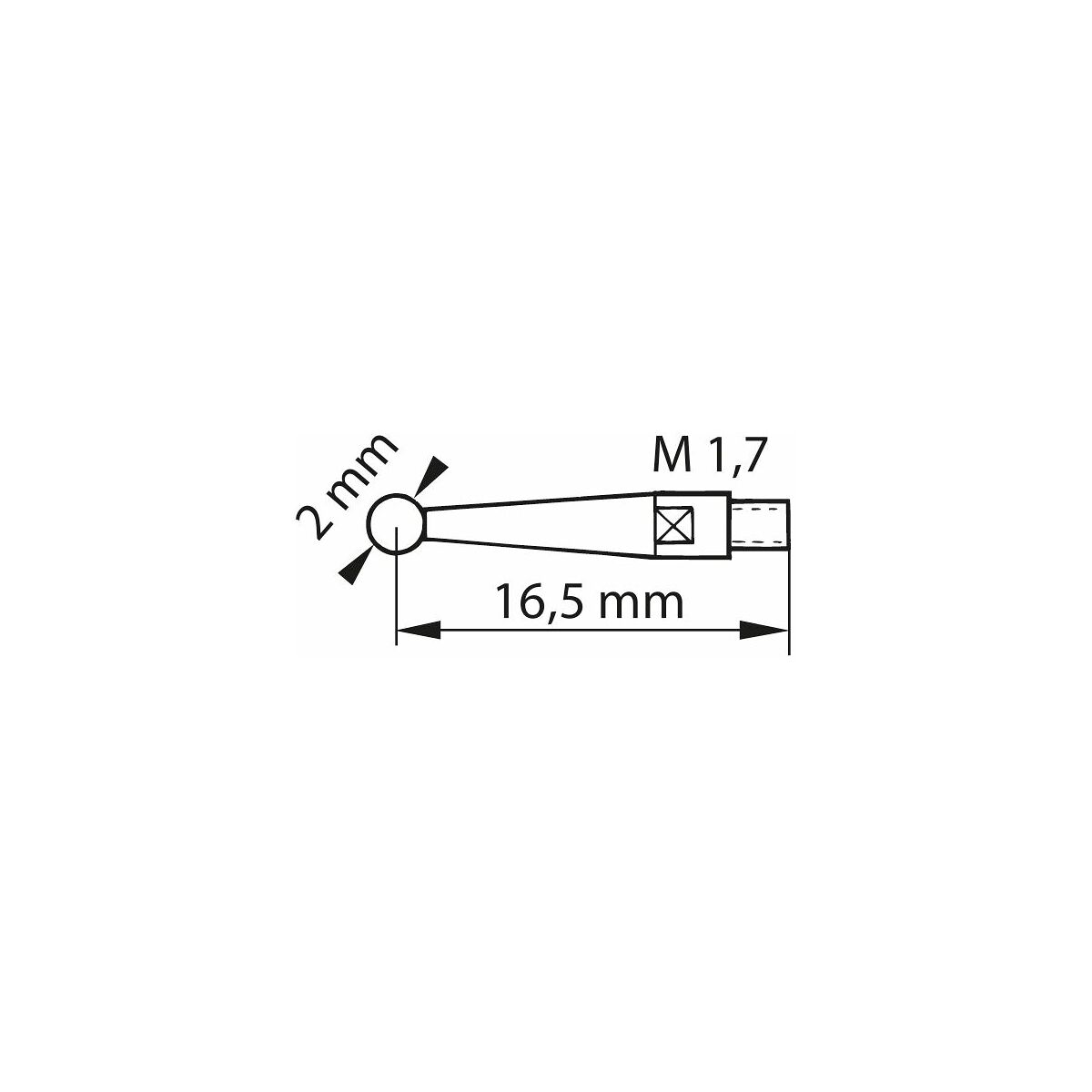

Utbytesspets med HM- eller rubinkula kan fås på begäran.
Teknisk data
| Mätteknik | analog |
|---|---|
| Kalibrering | C5 |
| Produktslag | Vippindikator |
| Förpackning | Stabil box |
| Norm | Verkstadsnorm |
| Avläsning | 0.01 mm |
| Mätkraft | 0.12 N |
| Mätkulans ⌀ | 2 mm |
| Inspänningsskaft-⌀ h6 | 4 mm |
| Mätområde per riktning | 0,8 mm |
| Spetslängd | 17.4 mm |
| Höljes-⌀ | 39 mm |
| Svängområde | 2×105 grad |
| Avvikelseområde fe | 10 µm |
| Totalt avvikelseområde ftot | 23 µm |
| Hysteresfel fu | 3 µm |
Produktspecifikation
| Artikelnummer | G4362770,8/39 |
|---|---|
| EAN | 7630041119138 |
