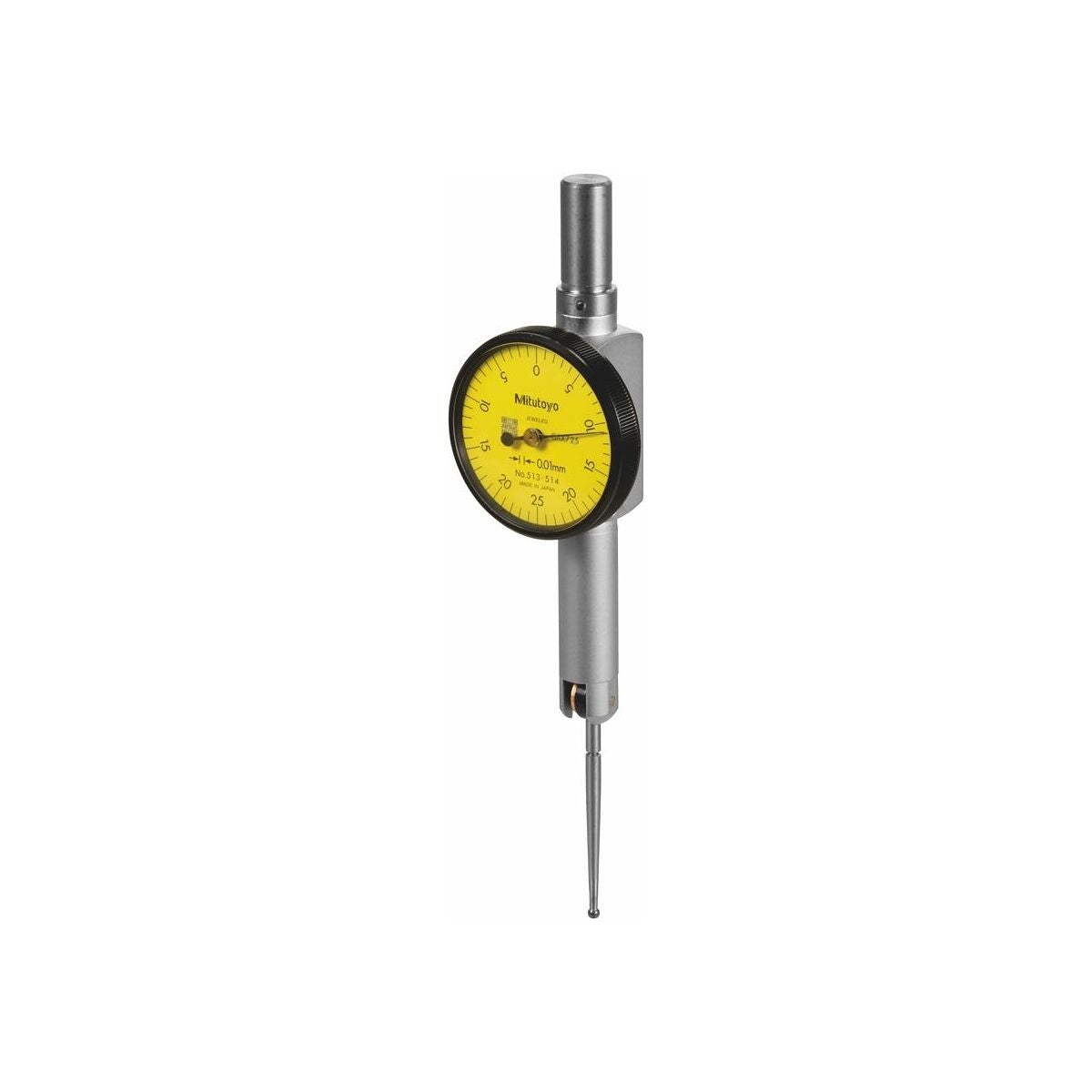

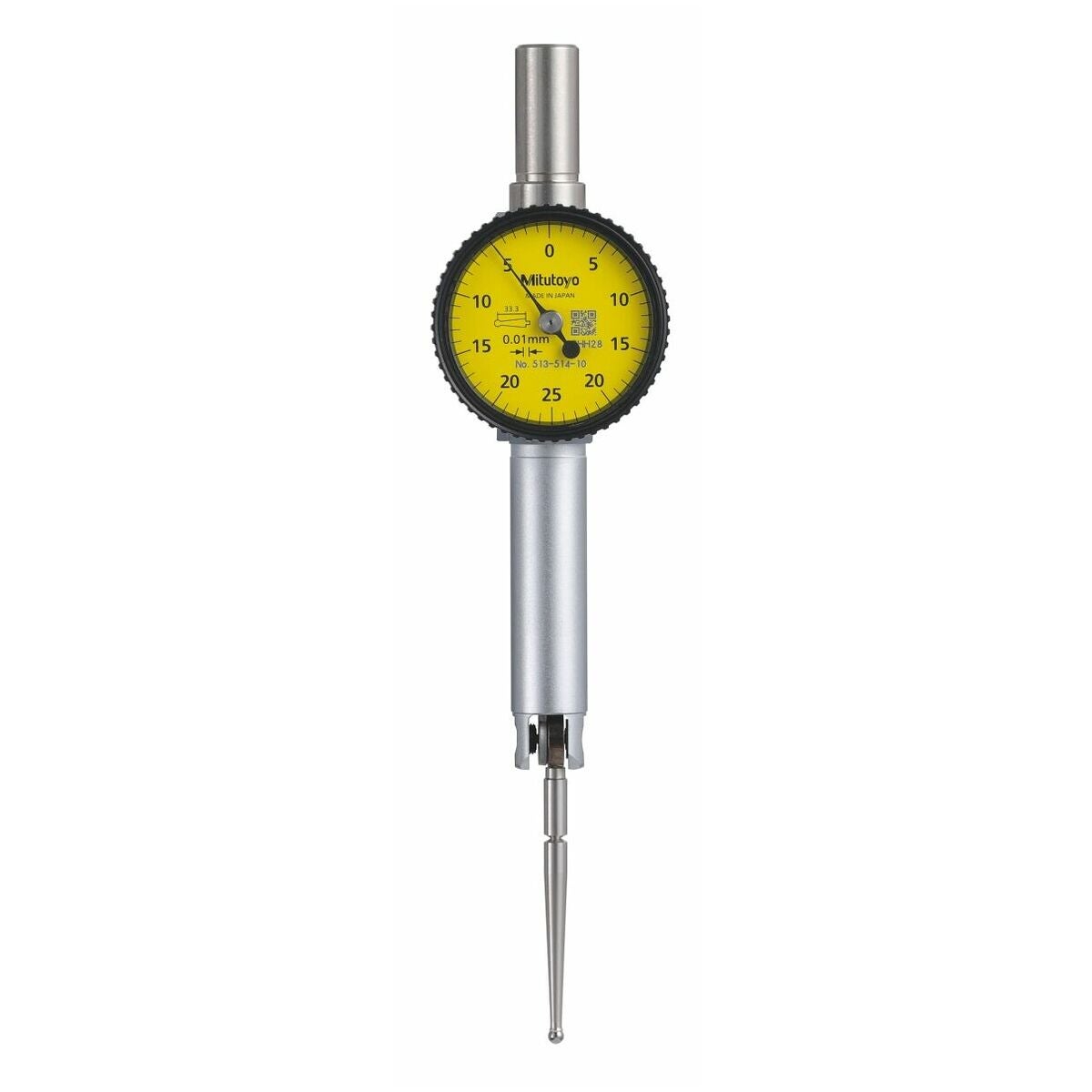

vipmätare, litet utförande 0,25/29 mm
Produktbeskrivning
Utförande
Mycket exakta vippindikatorer med mätverk som inlagrade i rostfritt stål, behändigt, robust utförande. Stomme och laxstjärt är tillverkade i ett stycke, vilket gör inspänningen mycket böjstyv. Korrosionsskydd genom mattförkromning av stommen.
Vippindikatorer med lång mätspets. Med 1/100-avläsning.

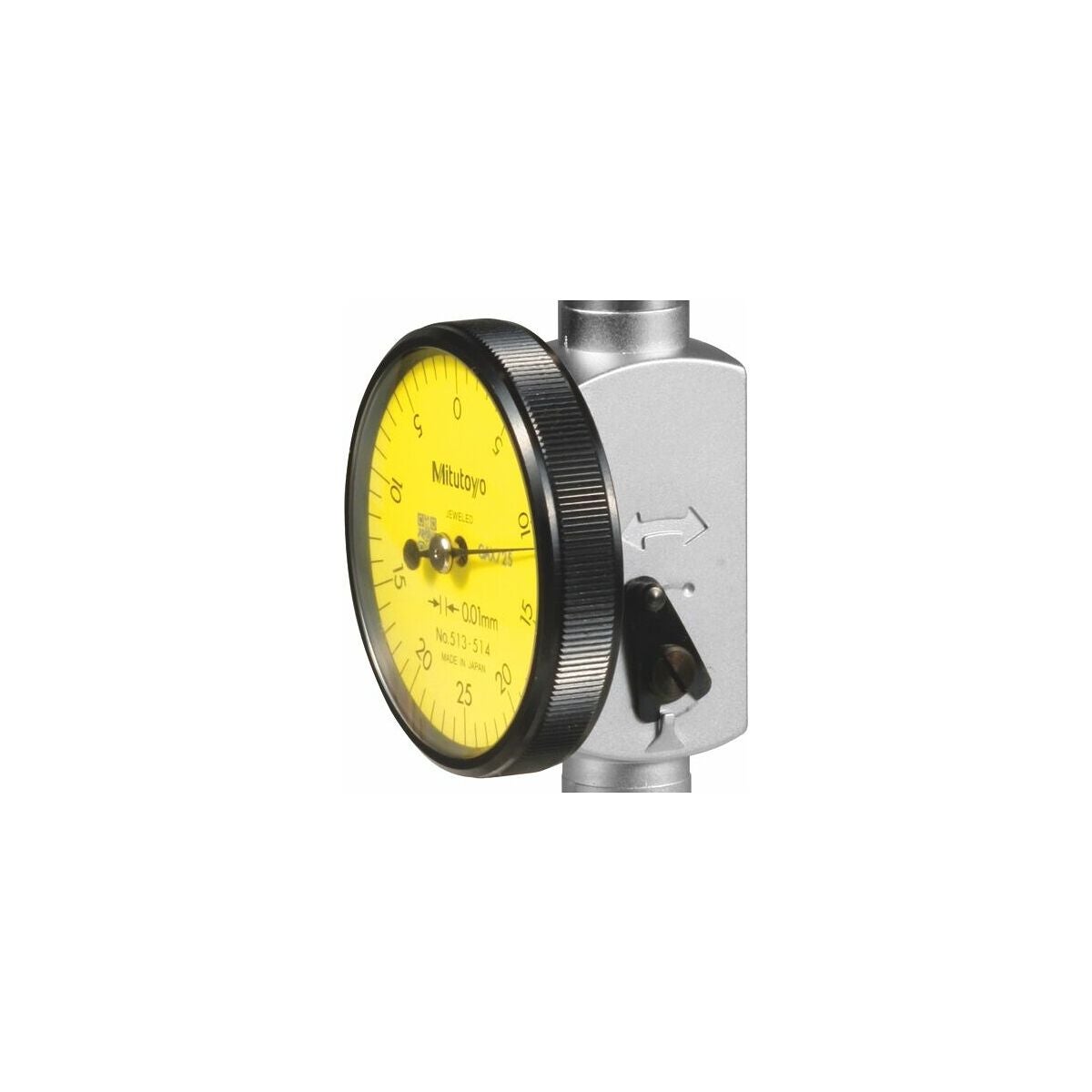

Stomme utan hållprismor. Med omställningsspak för ändring av mätriktning. Fastskruvat inspänningsskaft.
Mitutoyo − Ädelstenlagrat mätverk med mätkula av hårdmetall. Okänslig för magnetfält.
Användningsdata
Som exakt jämförselsemätare för kontroll av avvikelsen från det nominella måttet, för kontroll av koncentricitet, invändig mätning, kontroll av parallellitet och jämnhet samt för att rikta in arbetsstycken.
Leveransinnehåll
Inklusive spänntapp ⌀ 8 mm.
Specialtillbehör
Fyrkanthållare nr 436510 , centreringshållare nr 436512, ledmätstativ nr 35 9680.
Reservdel
Utbytesspets med HM- eller rubinkula kan fås på begäran.Fördel
- Mätriktningsomkopplare för enkelt byte av mätriktning.
- Rubinlagrade precisionskugghjul ger en friktionsfri och exakt mätning.
Anmärkning
Tilläggsinformation DIN 2270: Avläsning 0,01 − Avvikelseområde 10 µm, totalt avvikelseområde 14 µm, mätvärdesreverseringsområde 4 µm.
Teknisk data
| Mätteknik | analog |
|---|---|
| Kalibrering | C5 |
| Produktslag | Vippindikator |
| Förpackning | Stabil box |
| Norm | DIN 2270 |
| Avläsning | 0.01 mm |
| Mätkraft | 0.3 N |
| Mätkulans ⌀ | 2 mm |
| Inspänningsskaft-⌀ h6 | 8 mm |
| Mätområde per riktning | 0,25 mm |

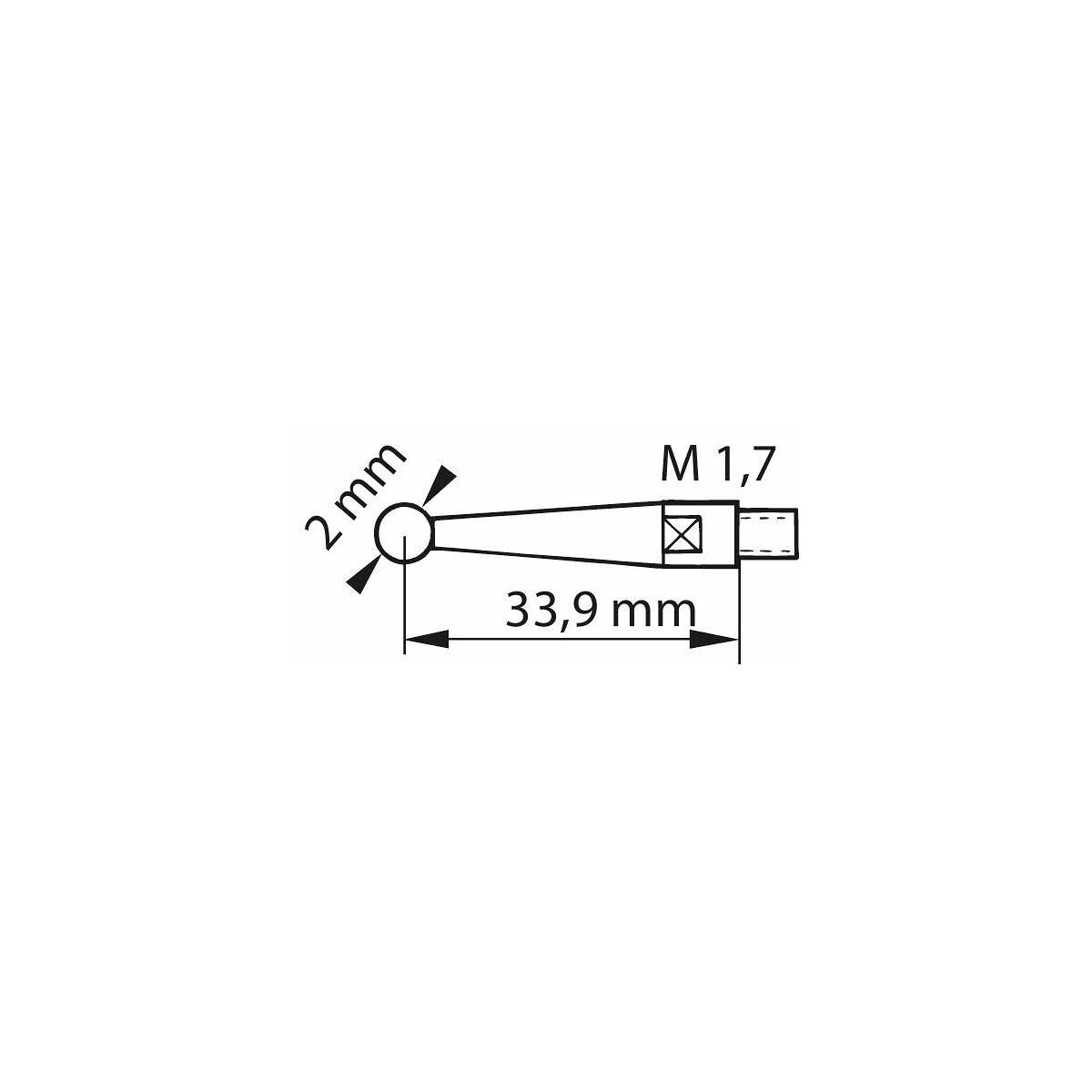

| Spetslängd | 33.3 mm |
| Höljes-⌀ | 29 mm |
| Svängområde | 2×95 grad |
| Avvikelseområde fe | 10 µm |
| Totalt avvikelseområde ftot | 14 µm |
| Hysteresfel fu | 4 µm |
| Serie | 513 |
Produktspecifikation
| Artikelnummer | G4362650,25/29 |
|---|---|
| EAN | 4946368850498 |
