Mätdorn standard OD

Produktbeskrivning

Utförande

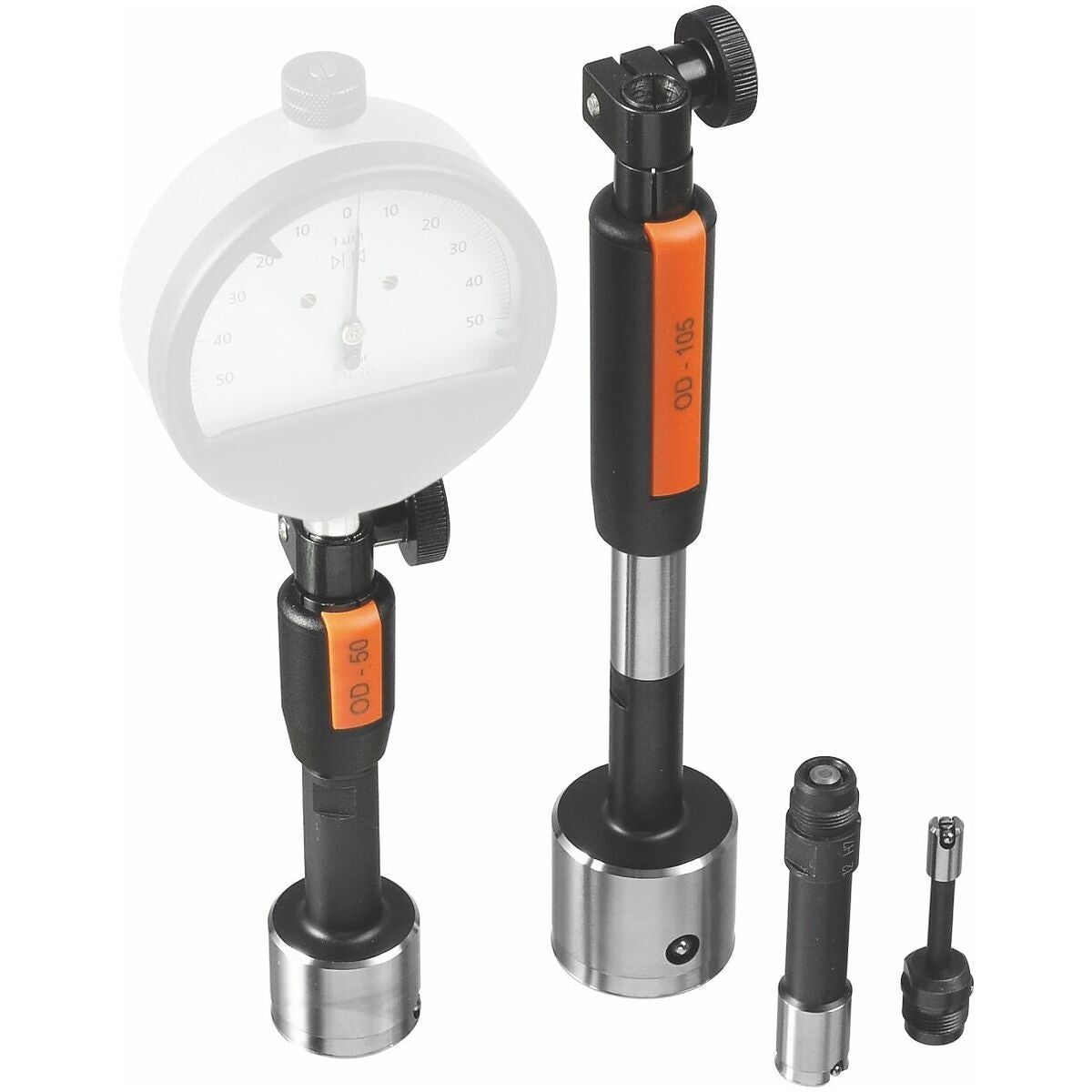

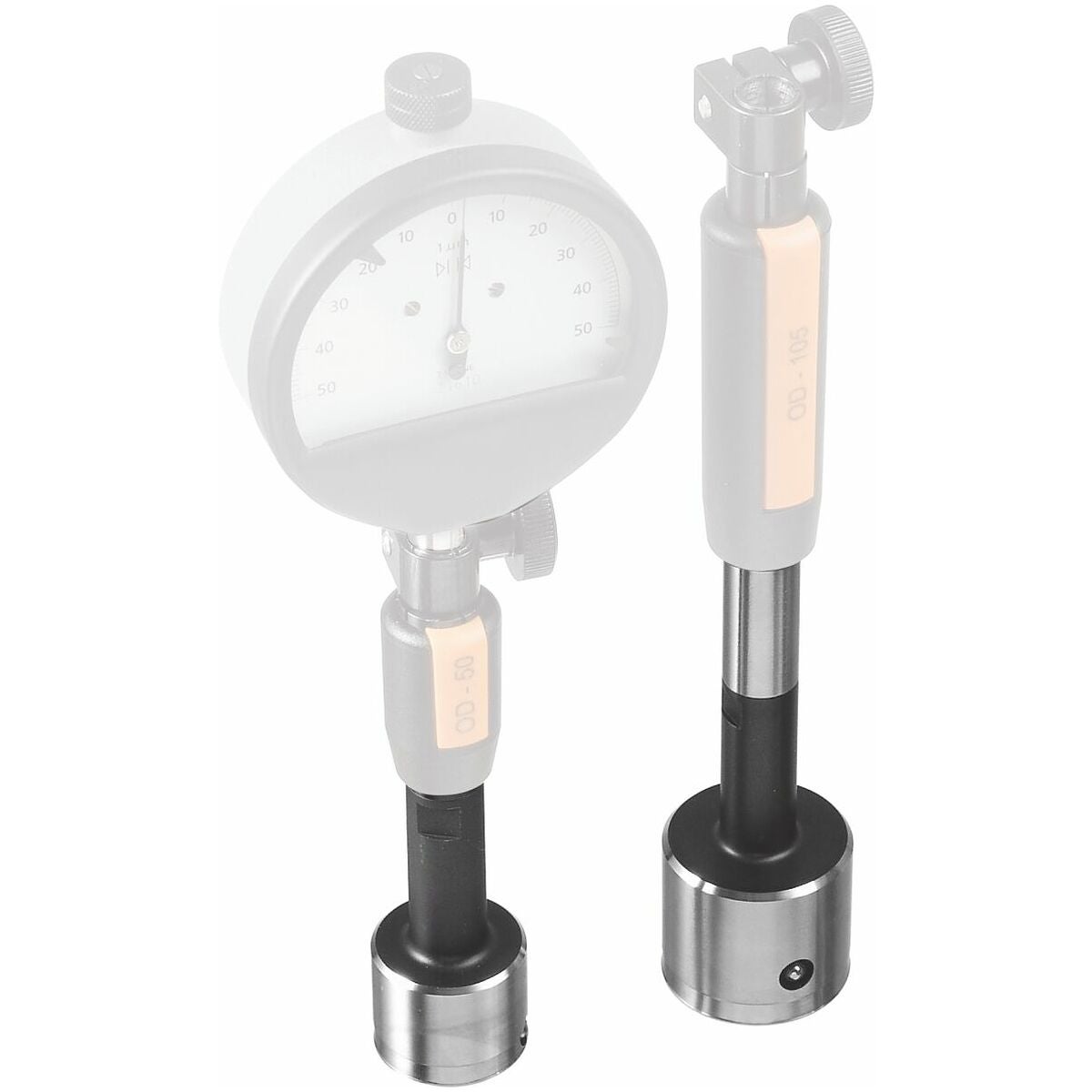

OD-hålmätdornar är mekaniska tvåpunktsmätare för mycket höga krav. Härdad mäthylsa. För hål 3 − 100 mm. Tack vare centreringen via mäthylsan förebyggs tippfel, och därmed säkerställs maximal precision oberoende av användaren. Sökning av vändpunkten utgår. Som display kan mätklockor och finmätklockor med tappdiameter 8 h6 användas.

• Repeternoggrannhet 1 µm.
• Robust och tillförlitlig.
• Kortast möjliga mättid och maximal mätnoggrannhet.
• Gänganslutning dorn / hållare M10×1.

Användningsdata
För hål 3 − 100 mm. För kvalitetssäkring i serietillverkning vid manuell och automatisk mätning.

Leveransinnehåll

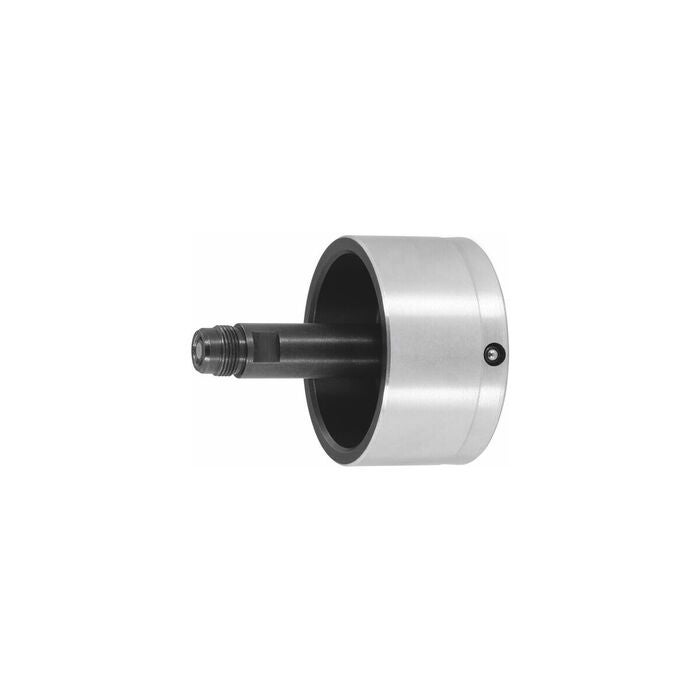

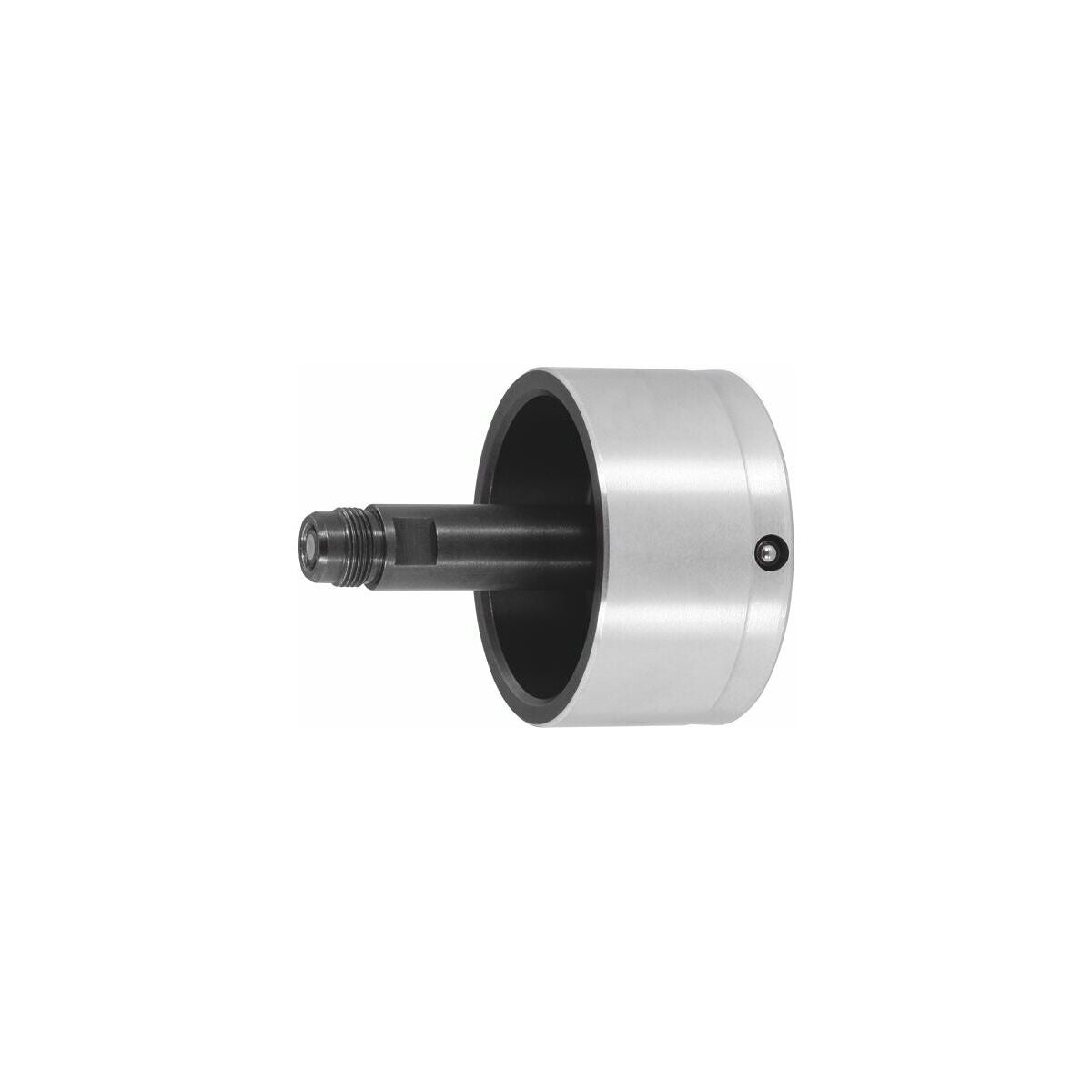

Mäthylsa med två radiellt rörliga hårdmetallmätspetsar med 180° vinkelavstånd.

Specialtillbehör
Finmätklocka nr 434674, induktiv finmätklocka nr 434670, vänstergående mätklocka 434807 storlek 10, digital mätklocka 434322, hållare för mätdornar nr 435160. inställningsringar nr 484030. Mätdjupförlängare, vinkelstycken och djupanslag på förfrågan.

Anmärkning
Uppge vid beställningen dessutom noggranna håltoleranser, t.ex.:
Nr 435154 storlek 6−12 10H7,
Nr 435154 storlek 6−12 10 + 0,15 / − 0,01,
Nr 435154 storlek 6−12 9,990 / 10,15.
När finmätklockor används behövs dessutom en förlängning nr 434920 storlek 10 eller mätspetsen nr 434900 storlek 16.

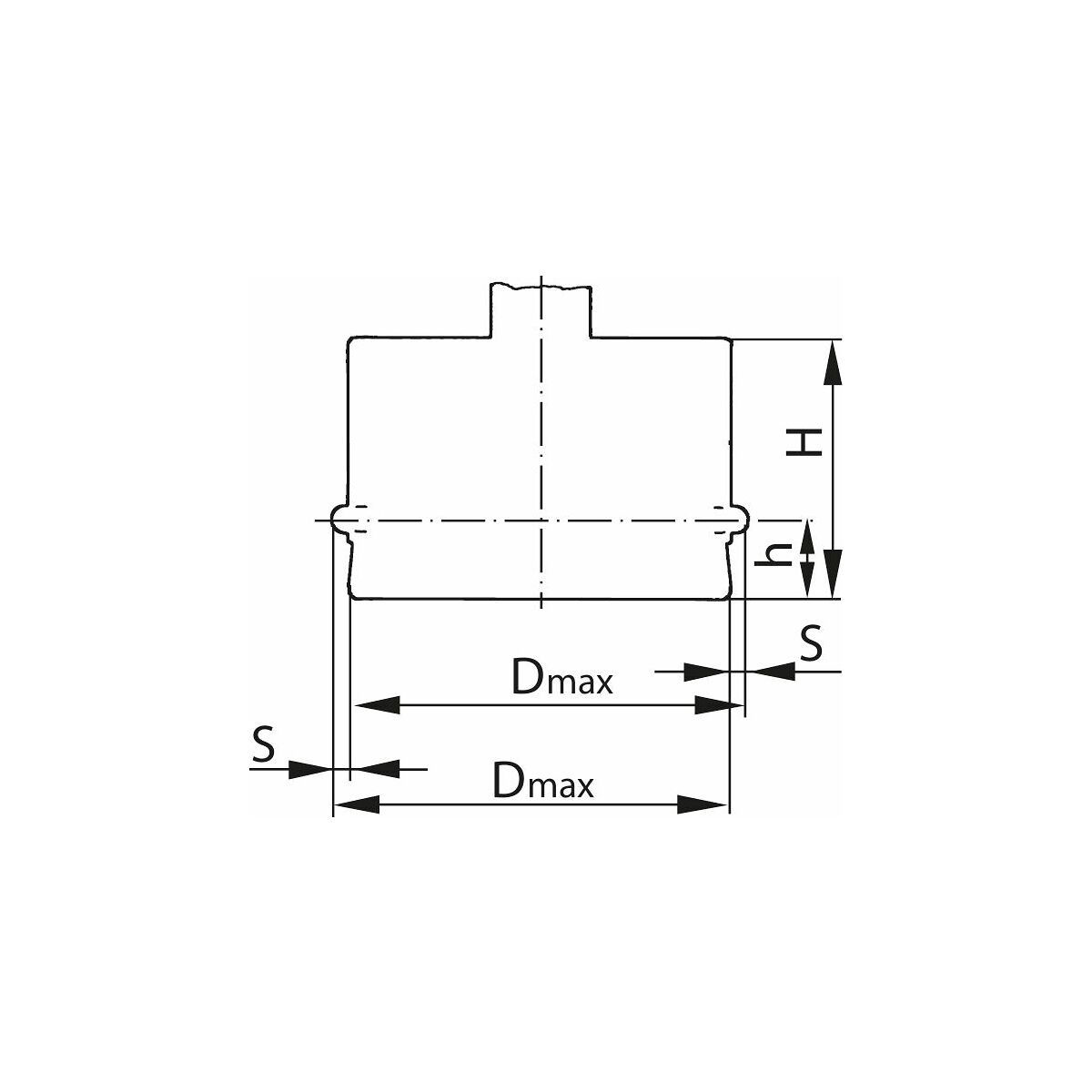

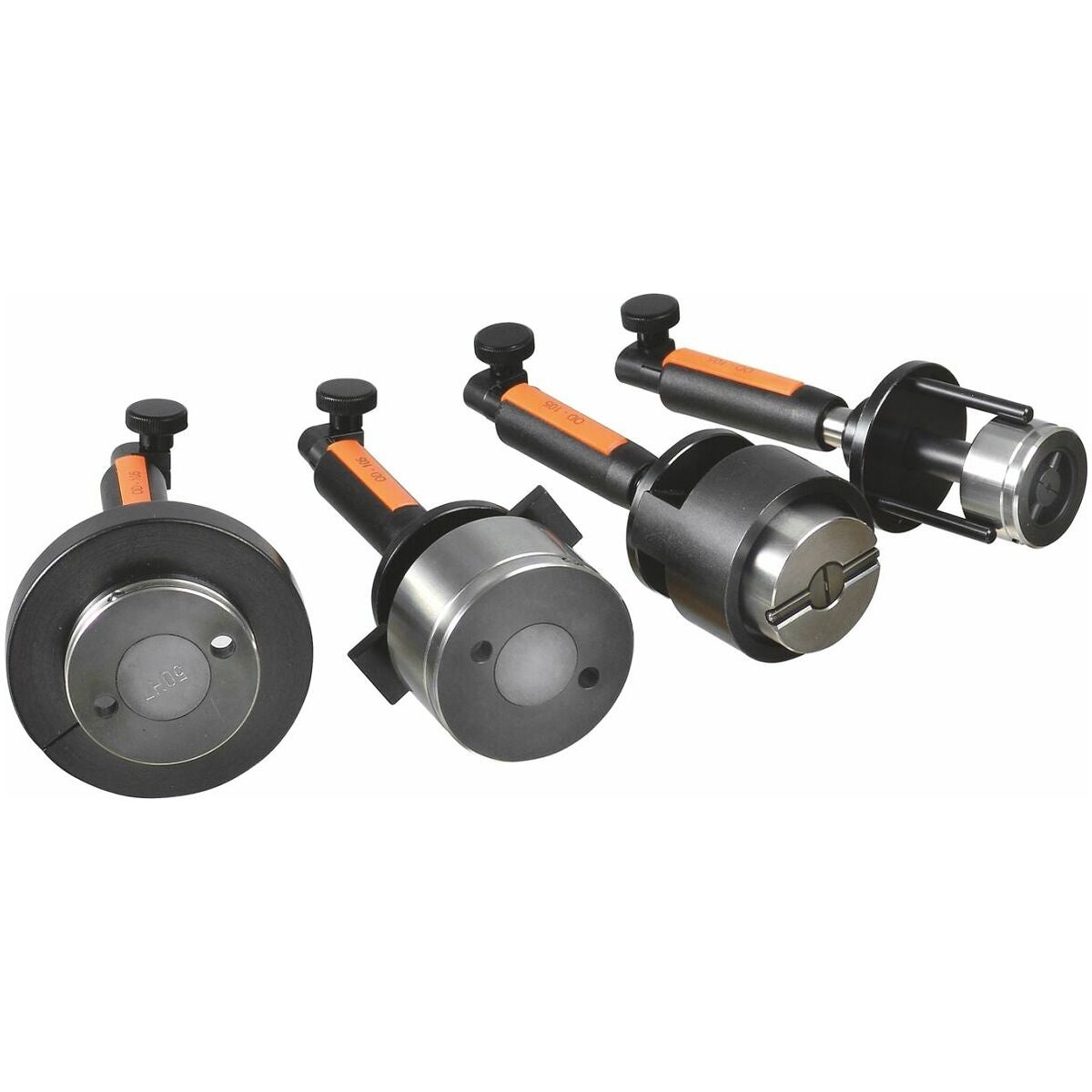

• Mätdornar för stora hål (upp till ⌀ 500), instick och spår, samt i trepunktsutförande, på förfrågan.
• Toleransområde 10 µm eller finpassning kvalitet 5 och finare på förfrågan.
• Mätområde > 0,2 mm på förfrågan.
• Mätkontakter med större radie samt i med rubin-, keramik- och DLC-beläggning.
