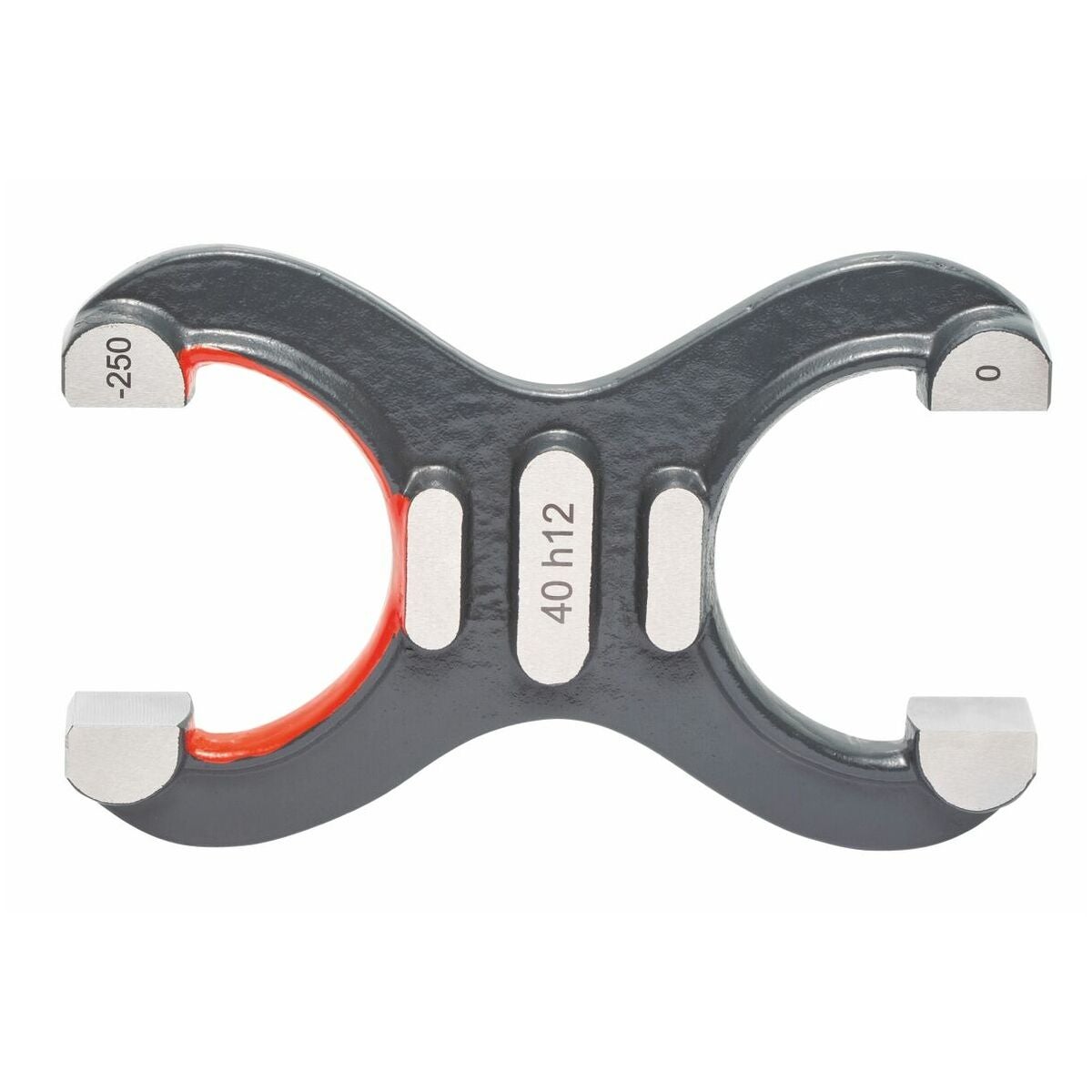

Haktolk
Produktbeskrivning
Norm
Toleranser och avmått enligt DIN EN ISO 1938-1 och DIN 7163.
Utförande
Dubbelsidig haktolk av förstklassigt tolkstål, härdat, spänningsfritt, slipat och finläppat. Gåsida med slitagetolerans enligt DIN 7163.
Haktolk med ISO-toleransklass, t.ex. nr 484223 storlek 15,8 M6 eller numerisk tolerans, t.ex. nr 484223 storlek 41,04 + 0,01/-0,02.
För ISO-toleransfältlägen a−zc i grundtoleransgraderna 6−13.
Användningsdata
För kontroll av axlar med avseende på spel-, övergångs- eller övermåttpassningar.
Anmärkning
Definiera önskad toleransklass. Vid beställning anger du toleransområdet (a–zc) och grundläggande toleransnivån (6–13) eller den numeriska toleransen. Tolkar för grundtoleransgrad 5 och finare toleranser kan levereras på begäran.
Teknisk data
| Kalibrering | L8 |
|---|---|
| Produktslag | Haktolk |
| Tolktyp | Gåtolk; Kassationstolk; Gåtolk; Kassationstolk; Gåtolk; Kassationstolk |
| Toleransområde | a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc; a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc; a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc |
| Nominellt mått | 72; 72; 72 |
| Kvalitet | 6; 9; 7; 11; 8; 12; 13; 10; 6; 9; 7; 11; 8; 12; 13; 10; 6; 9; 7; 11; 8; 12; 13; 10 |
| Nominellt mått | 72 - 75.999 mm |
| Norm | DIN 7163; DIN 7164; DIN 7150-2; DIN 7163; DIN 7164; DIN 7150-2; DIN 7163; DIN 7164; DIN 7150-2 |
| Material | Tolkstål |
Produktspecifikation
| Artikelnummer | 484223 |
|---|---|
| EAN | 2050001937049 |
