Gänga Gäng-tolk

Produktbeskrivning

Norm
Toleranser och dimensioner enligt DIN ISO 1502.

Utförande
Den första slipade gängan avlägsnar grova spån i arbetsstycket och förhindrar brott på den första gängan i förtid. Utförande enligt DIN 2279 − 2299.

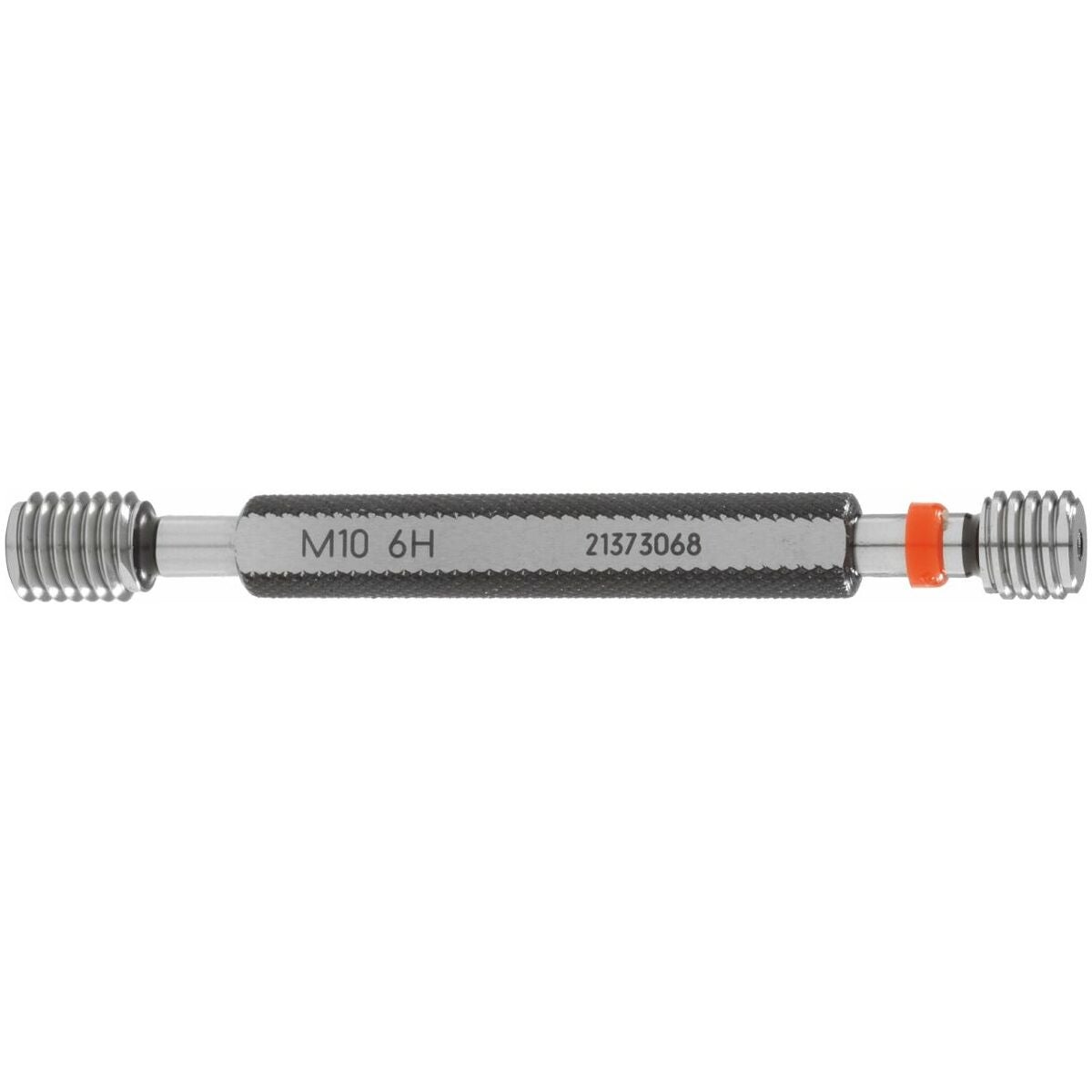

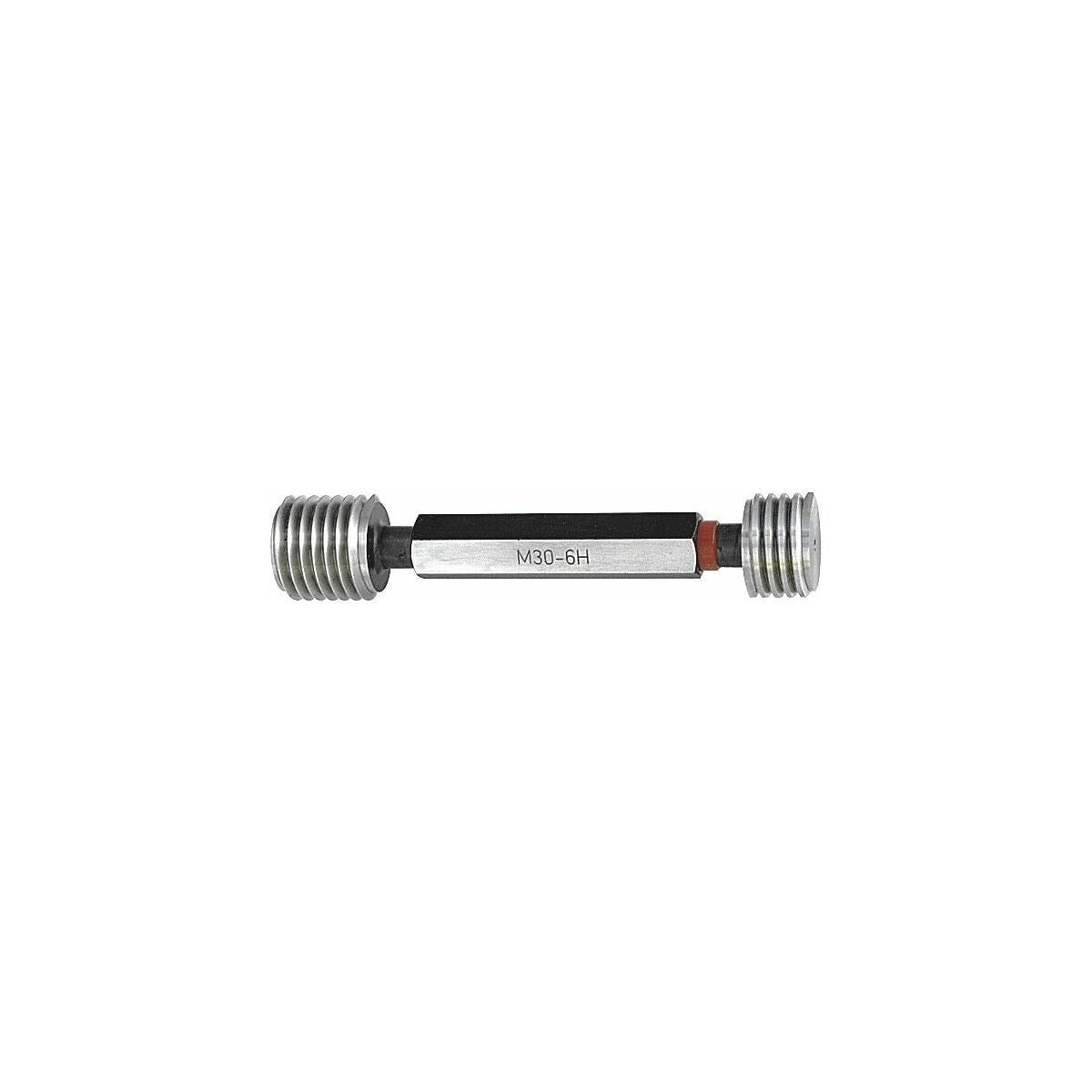

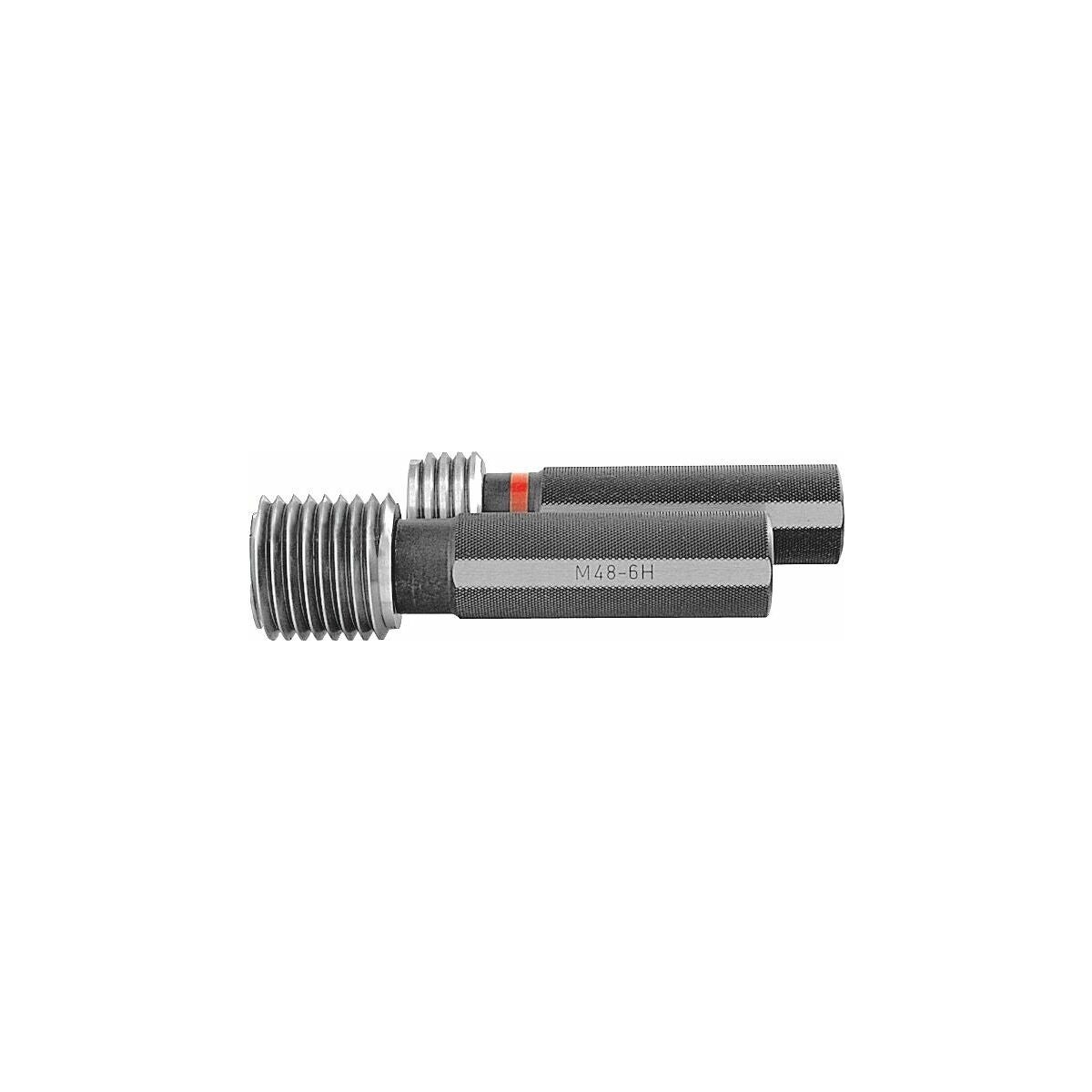

Gå- och stoppsida på ett handtag (DIN 2240, del 1, form R). Stoppsidan rödmarkerad.

Användningsdata
För metrisk ISO-gänga, höger DIN 13.
Toleransklass 6H (upp till M 1,4 = 5H).

Anmärkning
Gängtolkar för gängor med andra stigningar, Whitworth-, trapets-, rund-,UNC-, UNF-, NPT-gängor och vänstergängor kan levereras på begäran.
Specialtillbehör
Håltolk för kärnhål nr 486055.

Teknisk data

Produktspecifikation
