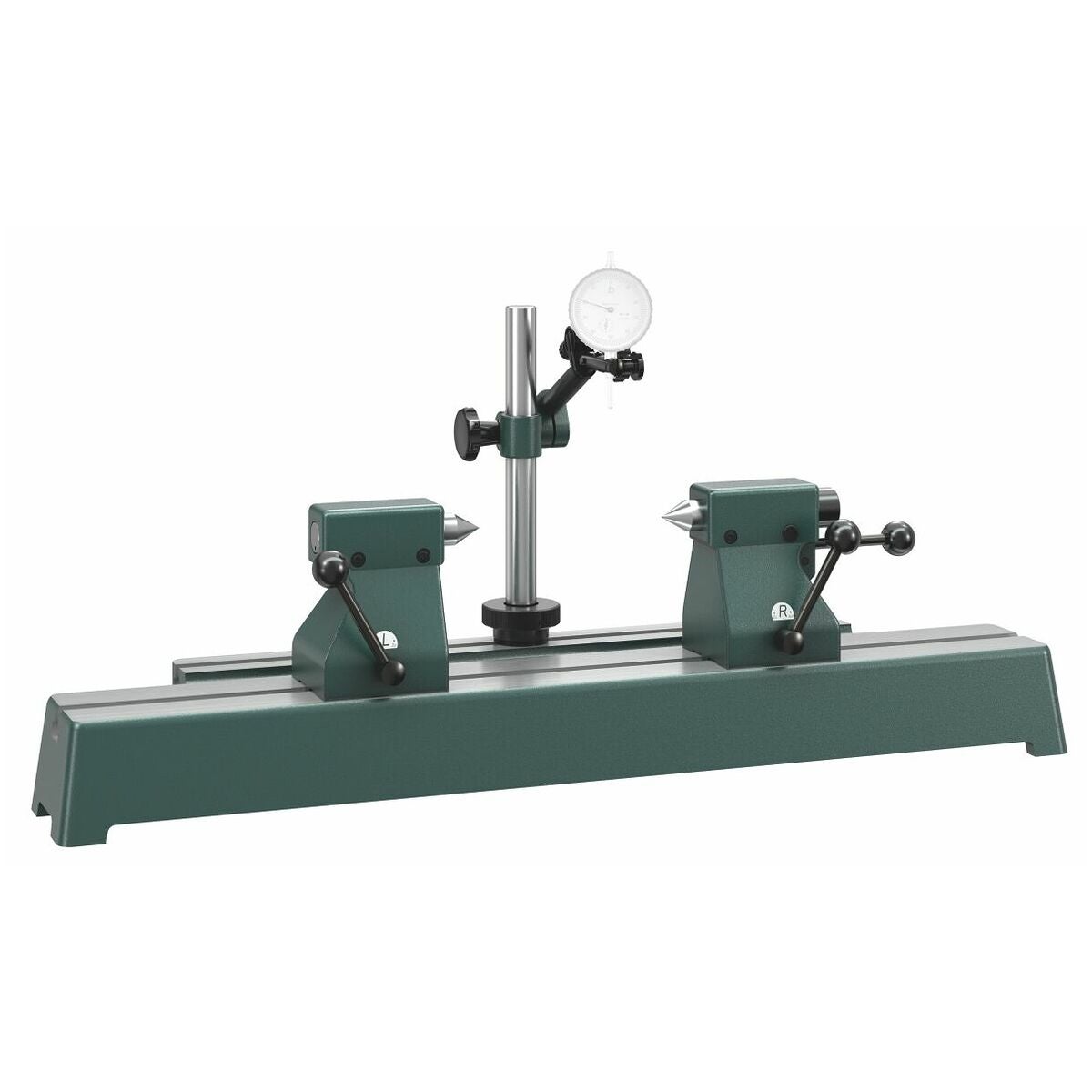

Rundhetsbänk med slipad mätyta utan mätur
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Mätstativ:
Med fininställning och fästhål 8 H7. Tvärarmen kan ställas in godtyckligt i höjd och i alla sidriktningar.
Löpdockor:
Förskjutbara. Vänster löpdocka med fast spets, höger löpdocka med rörlig spets.
Mätbänk:
Exakt slipad, med 2 T-spår. För fäste av löpdockorna (tolerans H7) resp. av mätstativet.
Planhet enligt DIN 876/1.
Användningsdata
För mätning av rundhet och planhet samt förjämförelsekontroll av parallellitet och diameter.
Leveransinnehåll
Mätbänk, mätstativ.
Leveransinnehåll
Dubbdockor utan prismor.
Teknisk data
| Produktslag | Rund- och plangångsmätare |
|---|---|
| Längd grundplatta | 700 mm |
| Bredd grundplatta | 180 mm |
| T-spårbredd h7 | 12 mm |
| Vikt | 35 kg |
| Pelar-⌀ | 22 mm |
| Tvärarmens ⌀ | 16 mm |
| Längd tvärarm | 125 mm |
| Sid- och höjdmatchning för dubbdockorna | ±0,01 mm |
| Spetshöjd | 100 mm |
| Totalhöjd utan mätstativ | 200 mm |
| Dubbar − ⌀ | 22 mm |
| Pelarhöjd | 200 mm |
| Största spetsbredd | 450 mm |
| Största bärförmåga per par | 20 kg |
| Kalibrering | Pris på förfrågan |
Produktspecifikation
| Artikelnummer | 443000 |
|---|---|
| EAN | 4030234000183 |
