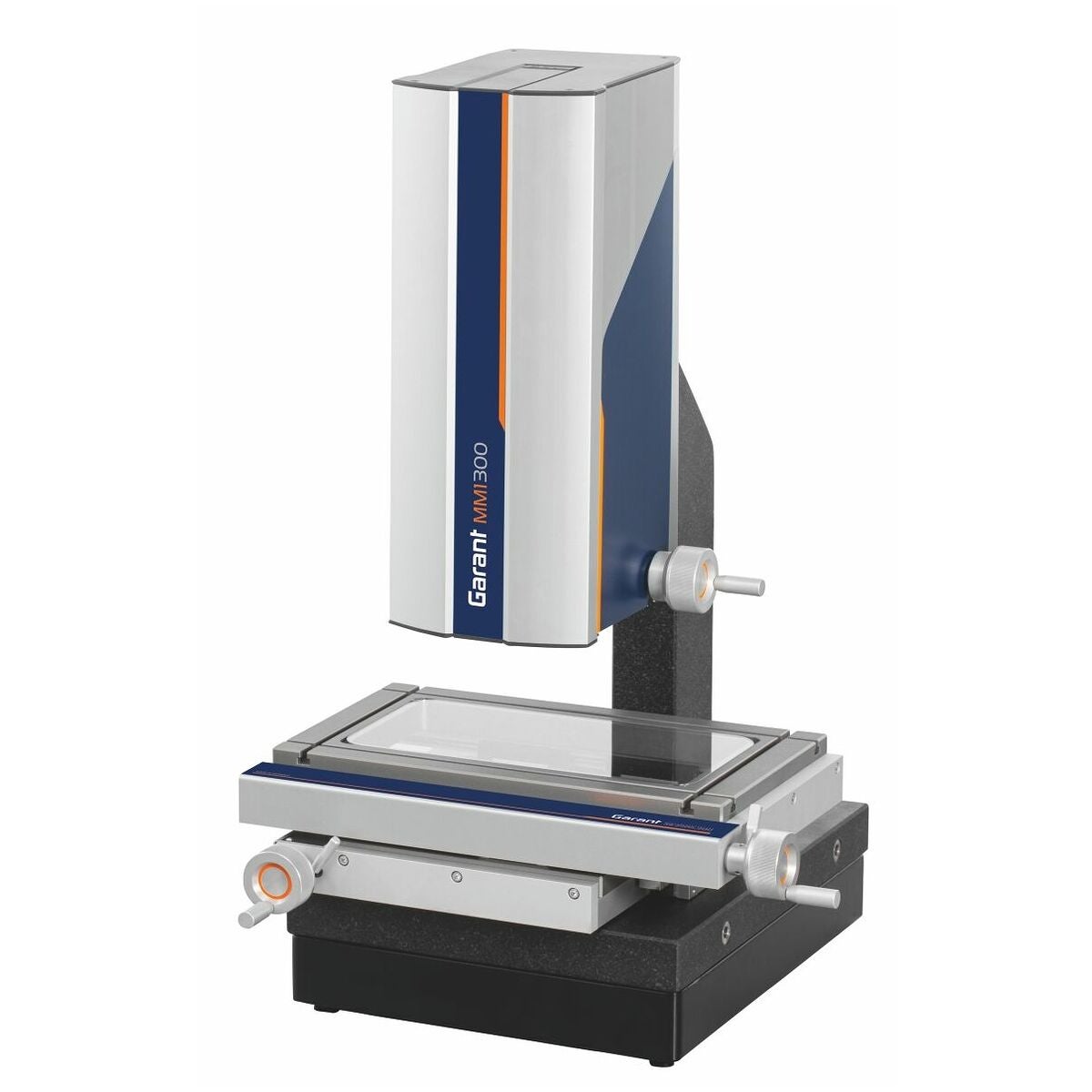

Videomätmikroskop MM1

Produktbeskrivning

Utförande

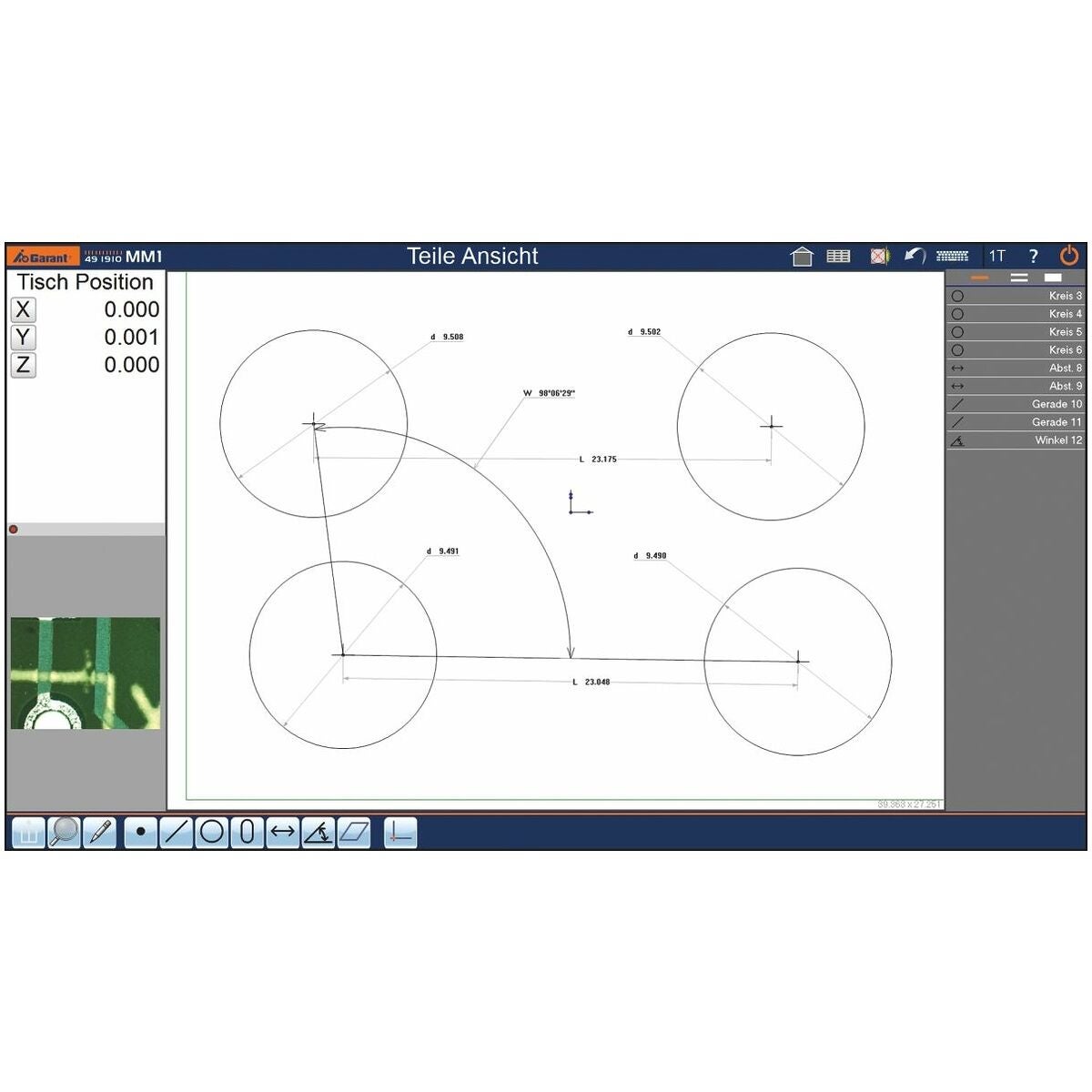

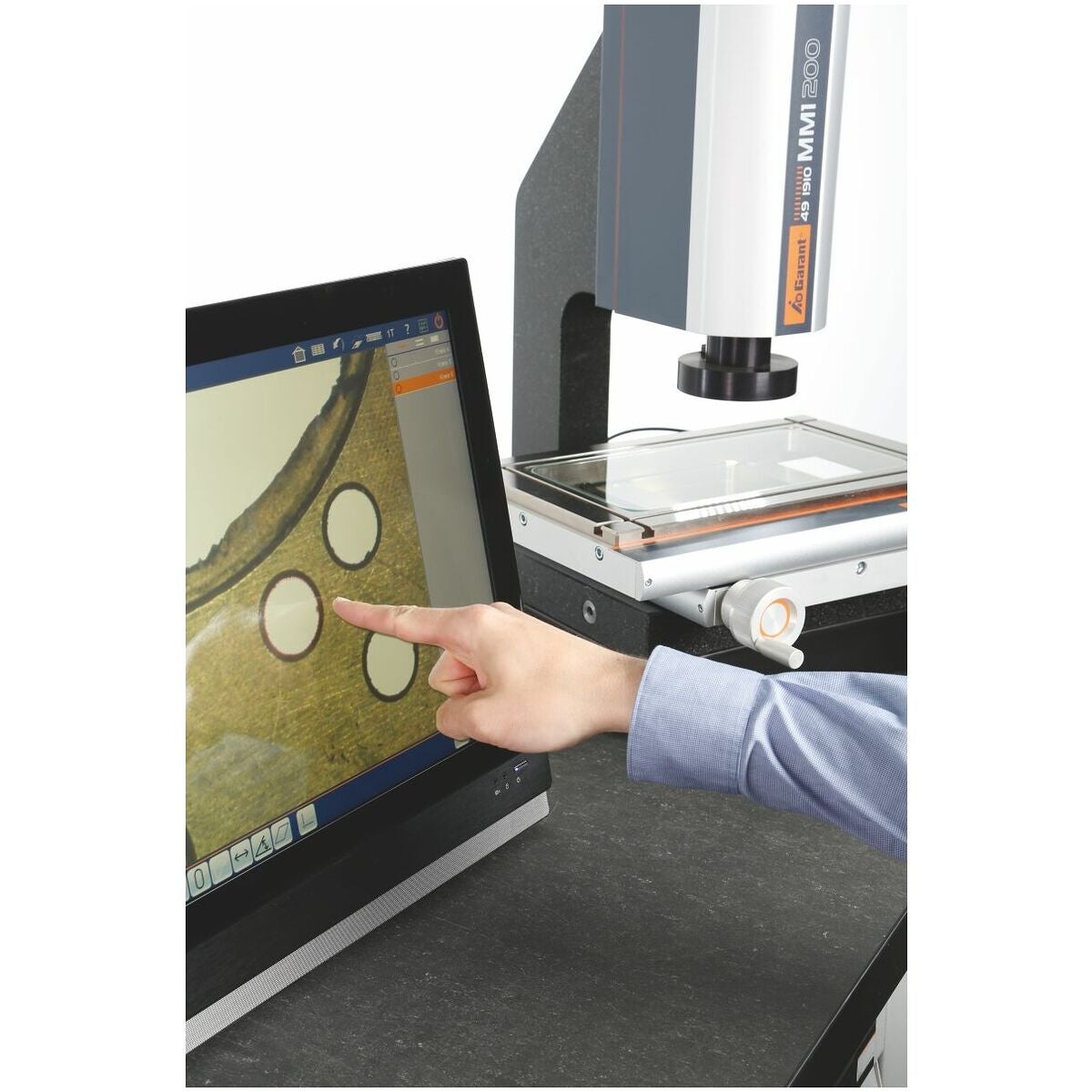

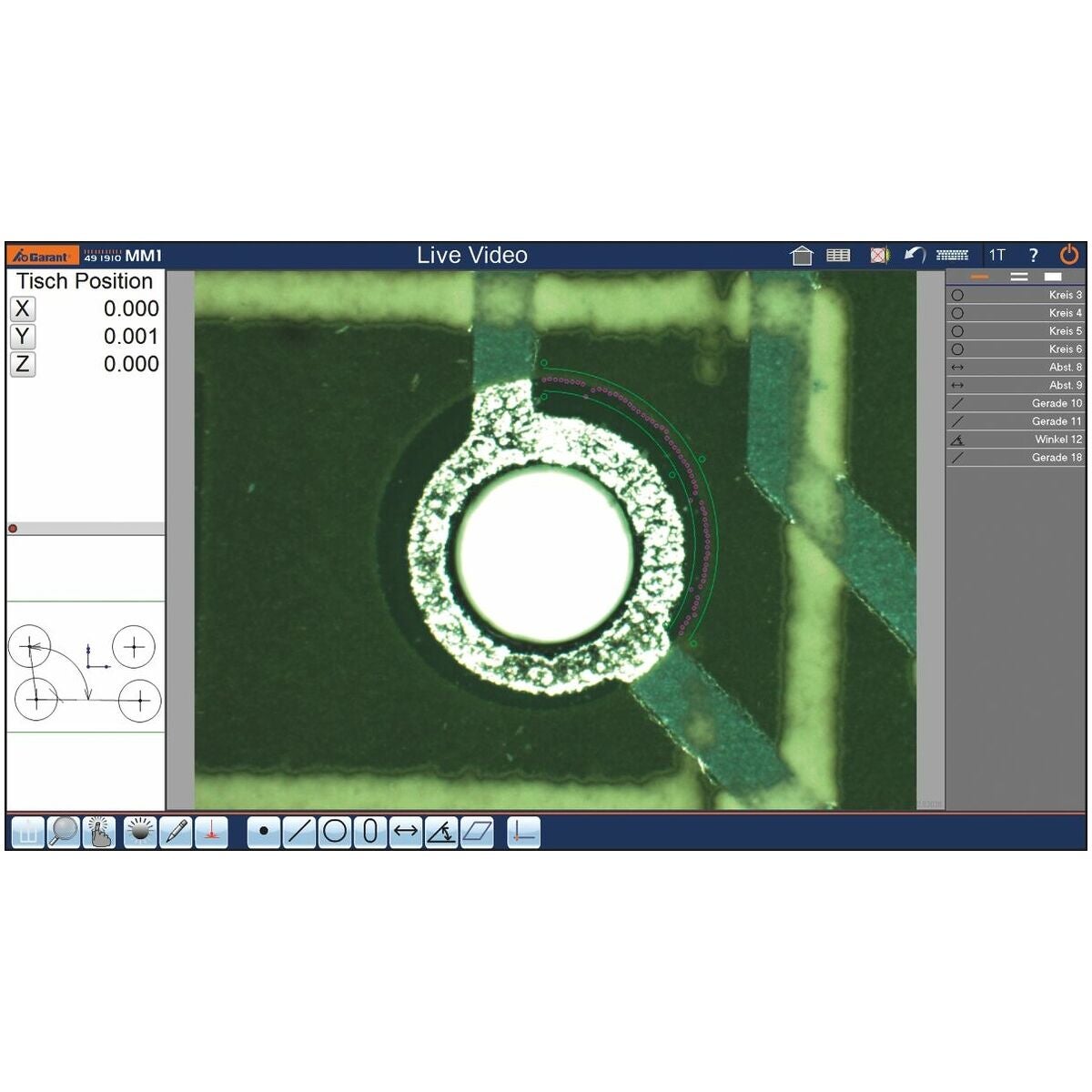

Mätmikroskop med snabb bildbehandling, högupplöst färgkamera och lättanvänd, verkstadsduglig PC med multitouch-skärm och intuitiv M3-mätprogramvara.

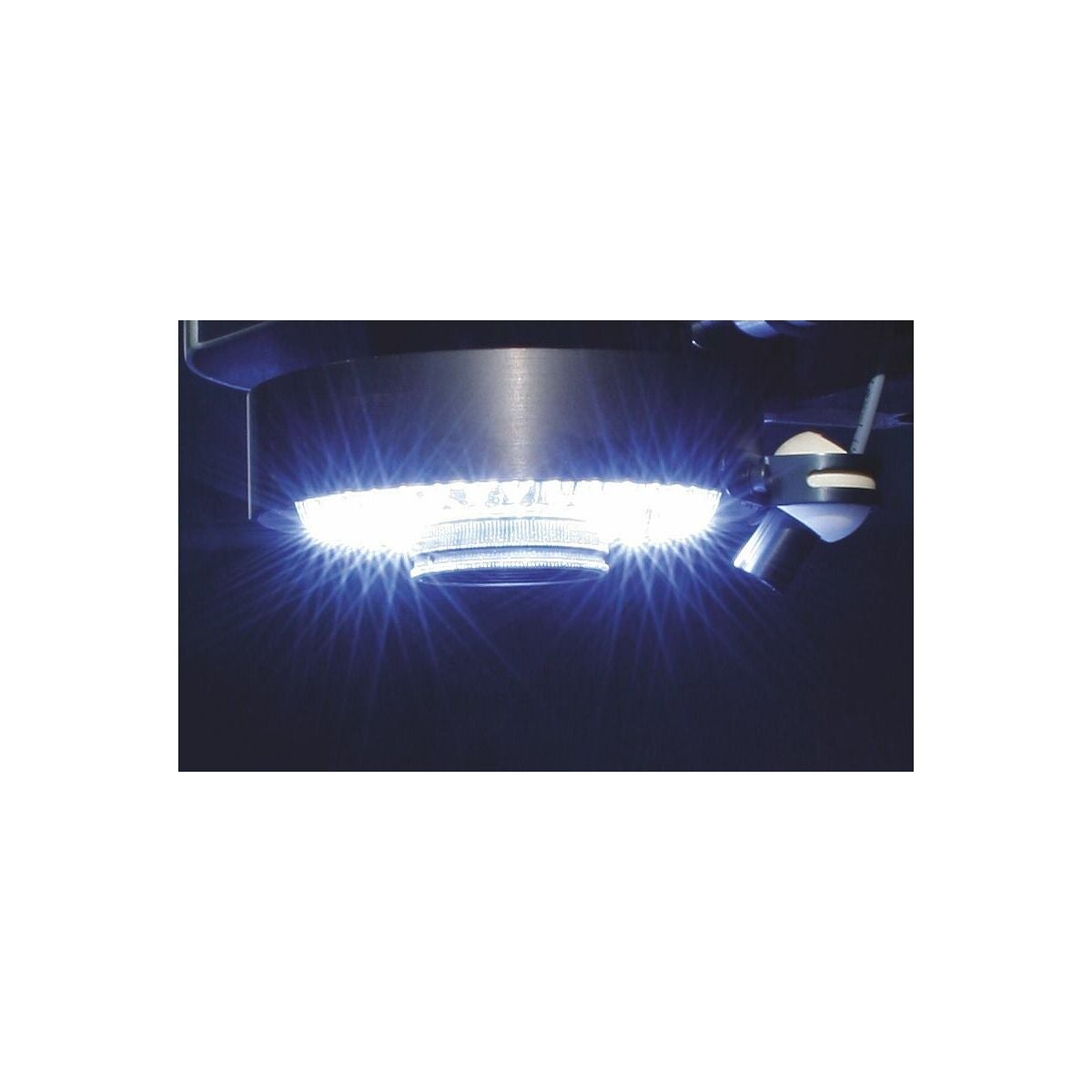

Reflekterande ljus: 56 vita LED i 2 koncentriska ringar. 1 ring och 4 segment kan kopplas till och från och dimmas var för sig.
Genomljus: Långlivade LED, telecentriska, kopplings- och dimbara. Massiv granitbas med ythärdat korsbord och mycket exakta styrningar. Ergonomisk snabbjustering med enhandsmanövrering i båda axlar (X och Y). Diodlaser som positioneringshjälp. Mycket hög repeternoggrannhet tack vare automatisk kantavkänning.
Nu med M3-programvaruversion 4:

• Med modern 64-bitapplikation för bekväm hantering av stora datamängder.
• Utökat mätprograminfästningsläge med alternativt standard eller utökat infästningsläge.
• Spara och hämta referenssystemet: optimalt lämpligt för användning av snabbspännsystem.

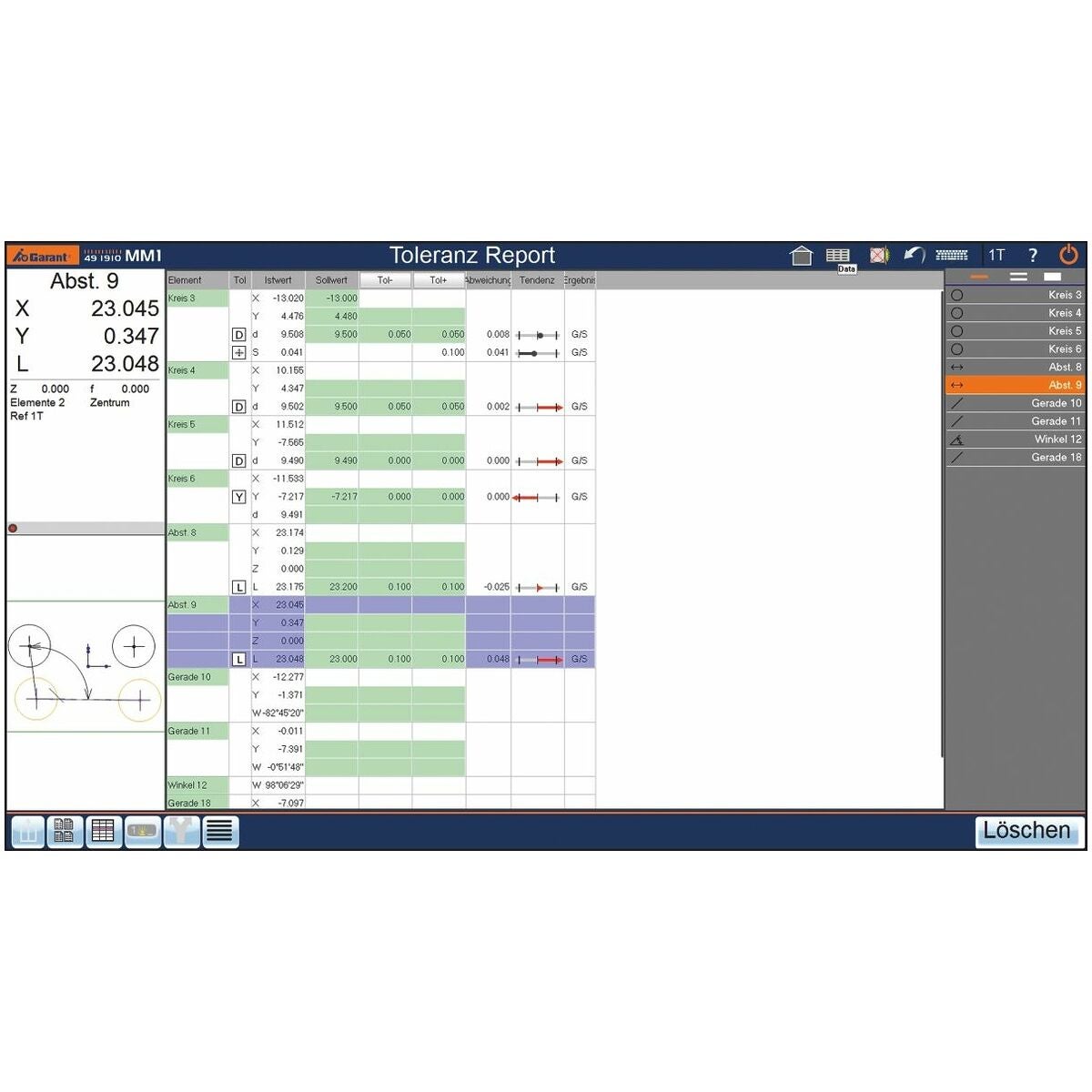

• Nya exportfunktioner som direktexport till PDF och förbättrad hastighet för direktexport till Excel.

Skärdata
Zoomnivå / displayvisning / bildfält: 0,35× / 16× / 20×13 mm².
Zoomnivå / displayvisning / bildfält: 0,5× / 23× / 14×9 mm².
Zoomnivå / displayvisning / bildfält: 1× / 43× / 7×4 mm².
Zoomnivå / displayvisning / bildfält: 1,5× / 65× / 4×3 mm².
Zoomnivå / displayvisning / bildfält: 2× / 90× / 3×2 mm².
Zoomnivå / displayvisning / bildfält: 2,5× / 100× / 3×2 mm².

Användningsdata

• Vid varumottagning, i mätrum, vid tillverkning.
• Universellt användbar tack vare flexibel fyrkvadrantbelysning och kompakt mätdator.
• Olika geometriska former och material kan mätas användarvänligt och säkert. Dokumentation är också möjlig.

Leveransinnehåll

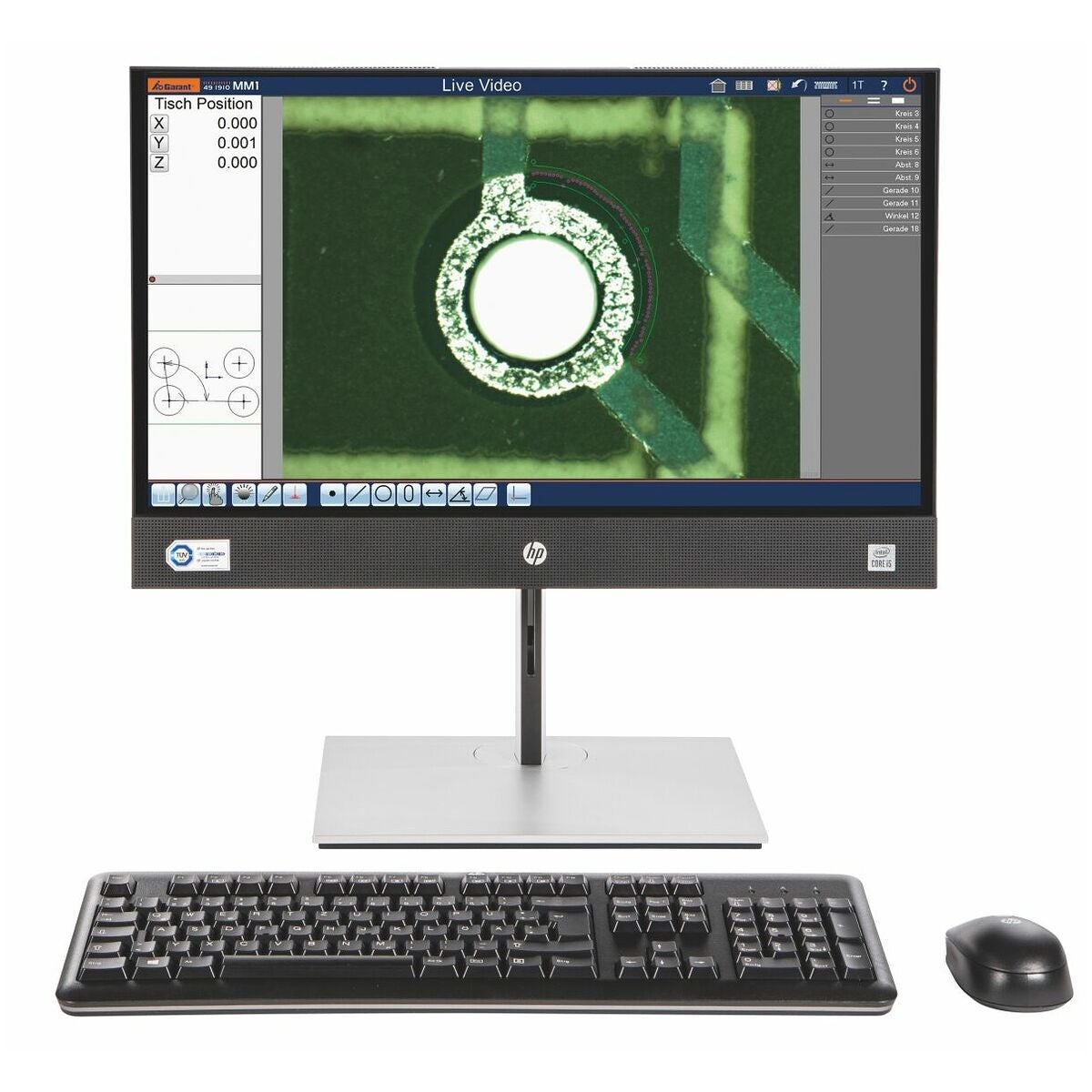

Inklusive All-in-One-PC, trådlös mus, trådlöst tangentbord, dammskydd, nätdel, provningscertifikat och bruksanvisning.

Specialtillbehör

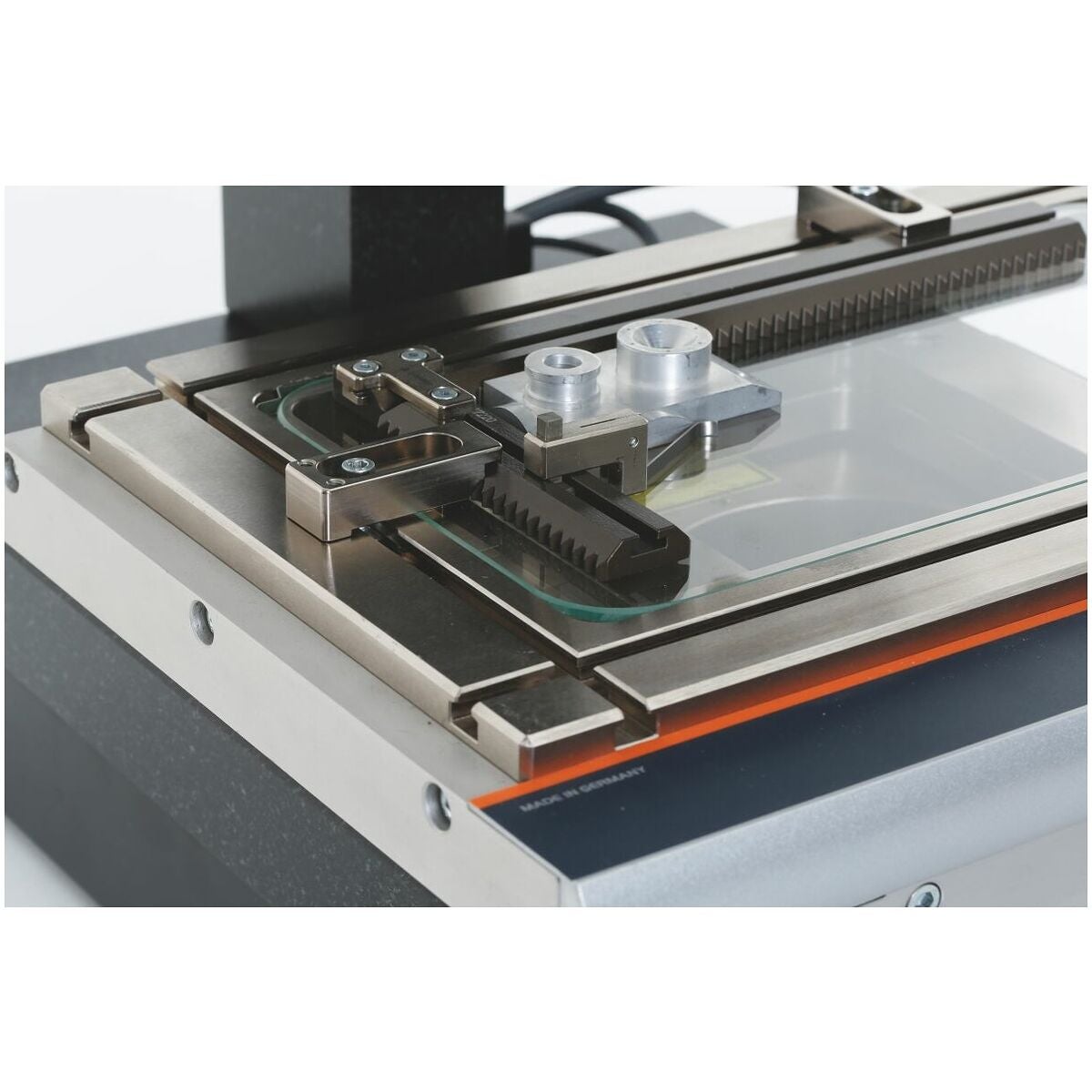

Objektiv nr 491912, programvarutillval nr 491913, eggrengöringsmedel/positionerare nr 354788; provningsnormal nr 491928; precisionsskruvstycke nr 494480; snabbspännsystem nr 494451; underrede för mätmikroskop nr 492580.

Anmärkning
Längdmätavvikelse E_{UXY, MPE} enligt DIN EN ISO 10360-7 för förstoringsfaktor = 0,5.
Tillåtna omgivningsförhållanden: 20 °C ± 1 K, temperaturgradient Δ_th = 0,5 K/h, Δ_td = 4,0 K/d, mätt med kalibrerad normal.

På förfrågan kan vi till alla GARANT videomätmikroskop erbjuda:

• Serviceavtal.
• Uppställning och idrifttagning med kortfattad handledning.
• Individuell utbildning av dina anställda.
• Kalibrering på platsen.

Med reservation för tekniska ändringar och pekskärmens utförande.
