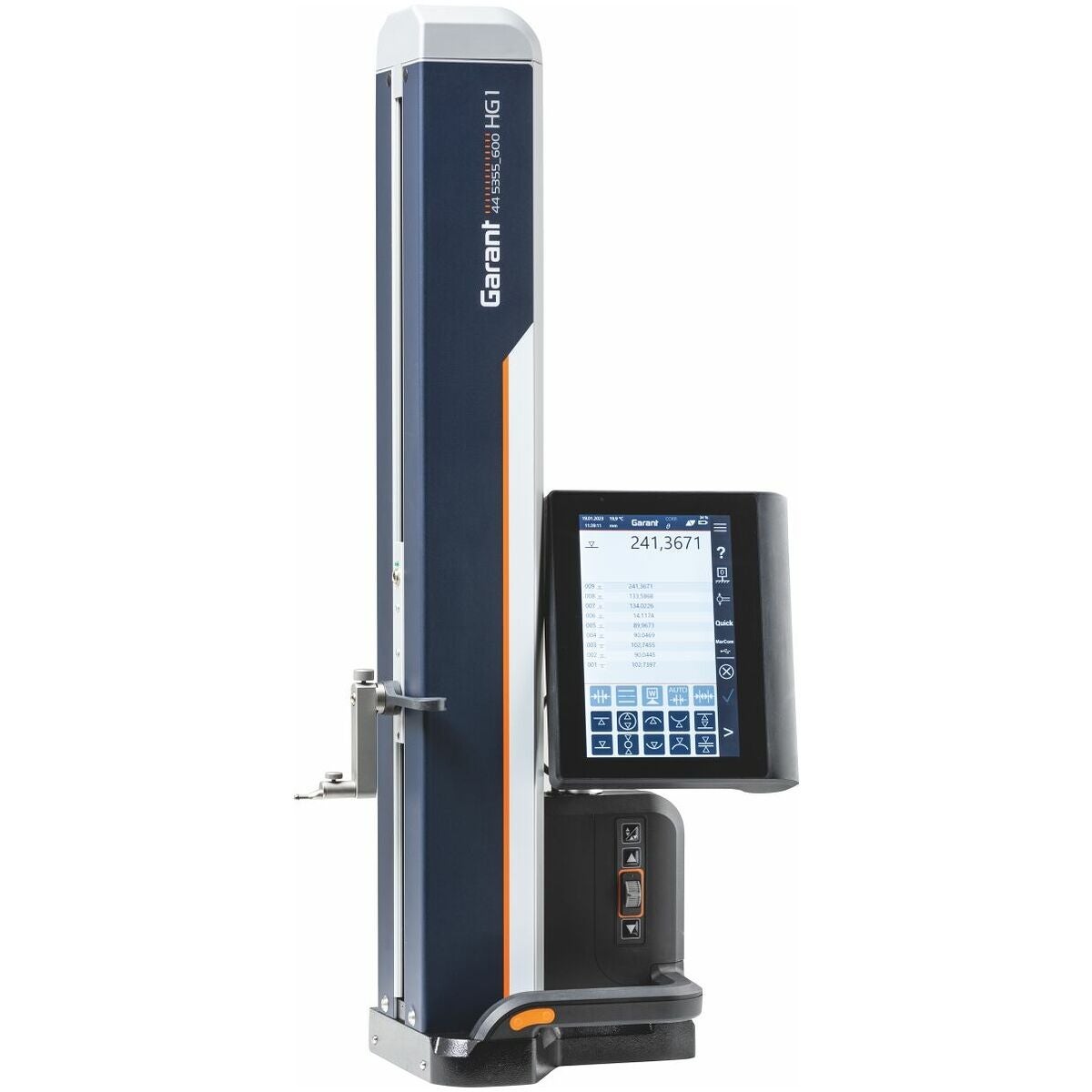

Digital 2D-höjdmätare HG1

Produktbeskrivning

Utförande
Mätsystem:

• Utomordentlig mätnoggrannhet och tillförlitlighet genom det optiskt inkrementella mätsystemet.
• Luftlagrat system för lätt och ryckfri förskjutning.
• Enkla mätförlopp tack vare motordriven mätslid.
• Integrerat laddningsbart batteri för nätoberoende mätning.
• Temperaturkompensation via intern temperatursensor.

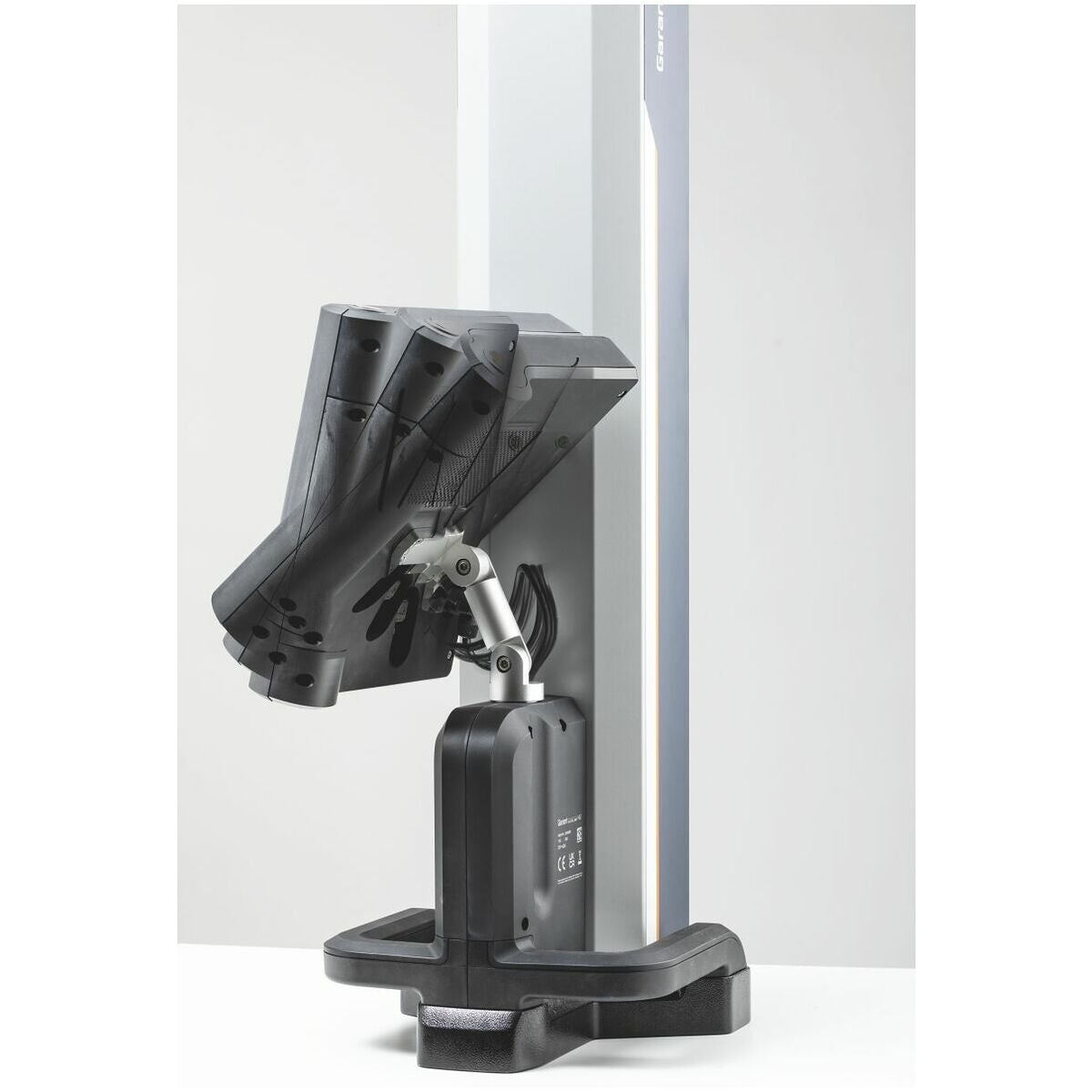

Manöver- och displayenhet:

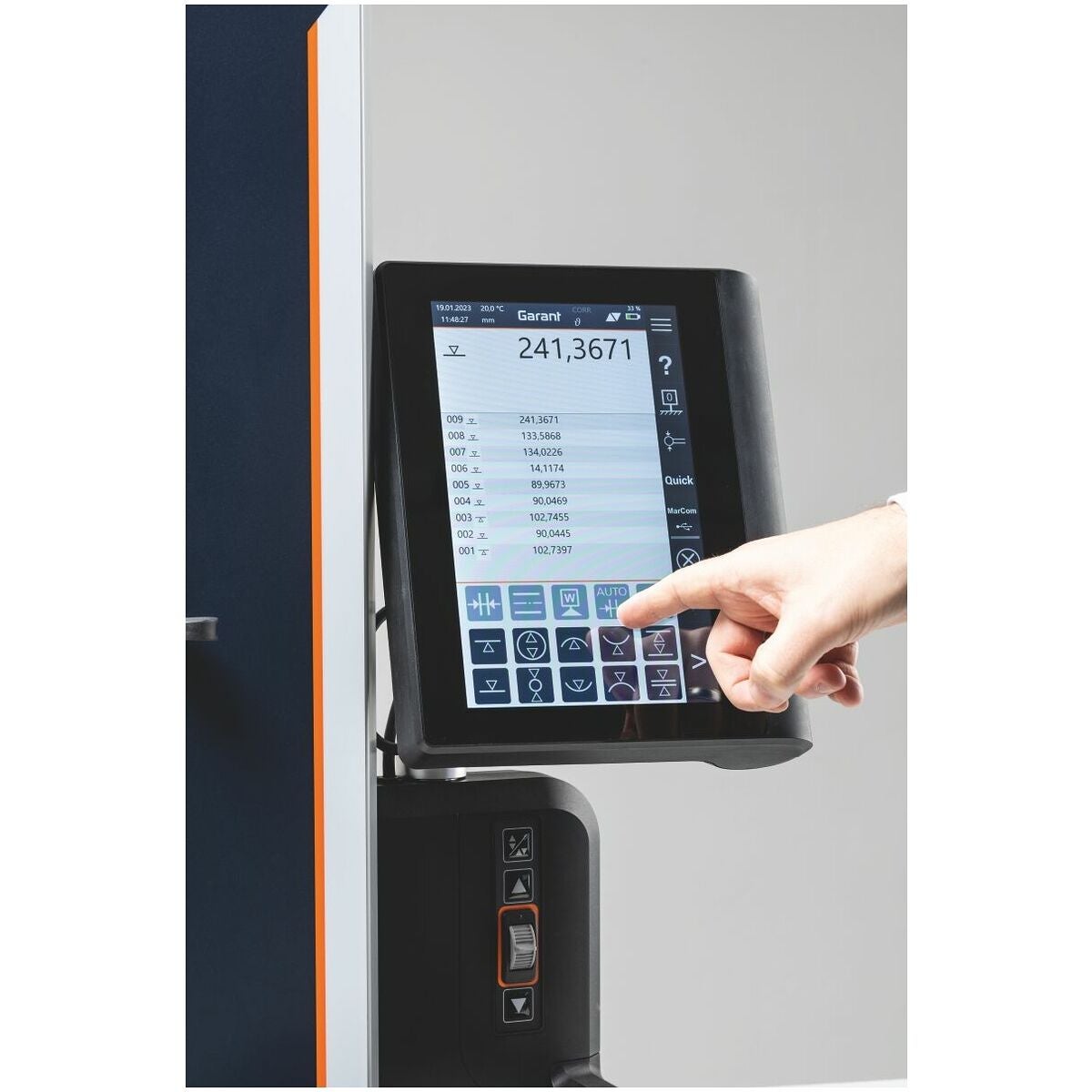

• Stor och överskådlig pekdisplay med bakgrundsbelysning.
• Användarvägledning via självförklarande symboler på flera språk.
• Möjlighet att ställa in extra nollpunkter på arbetsstycket.
• Extra mätinstrument med Mahr Connect-gränssnitt kan anslutas.
• Framtidssäker tack vare uppdateringsmöjlighet.
• Automatisk standby-omkoppling (utan förlust av mätvärden).

Funktioner:

• Tryckning nedtill resp. upptill.
• Livbredd resp. spåravstånd inkl. liv- och spårcentrum.
• Hål- resp. axeldiameter inkl. hål- resp. axelcentrum.
• Vändpunkt hål (upptill resp. nedtill).
• Vändpunkt axel (upptill resp. nedtill).
• Beräkning av avstånd resp. symmetri.
• Dynamiska mätfunktioner.
• Rätvinklighetsmätning.
• Rakhetsmätning.
• Mätprogram.
• Bearbetning av mätdata.
• Direkt utskrift på USB- eller trådlös skrivare.

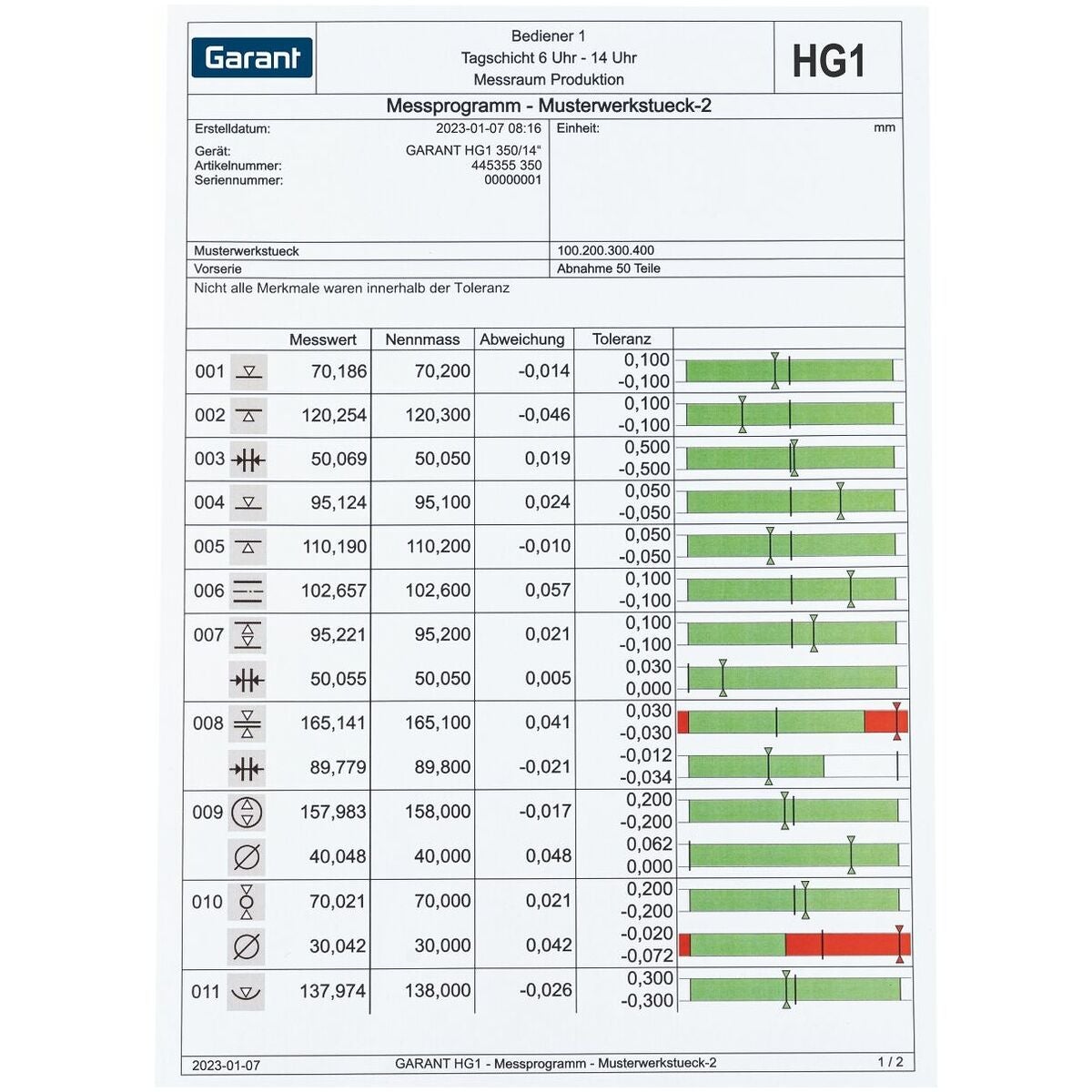

• Mätprotokoll i PDF-format eller möjlighet att spara som CSV-fil.

Dessutom:

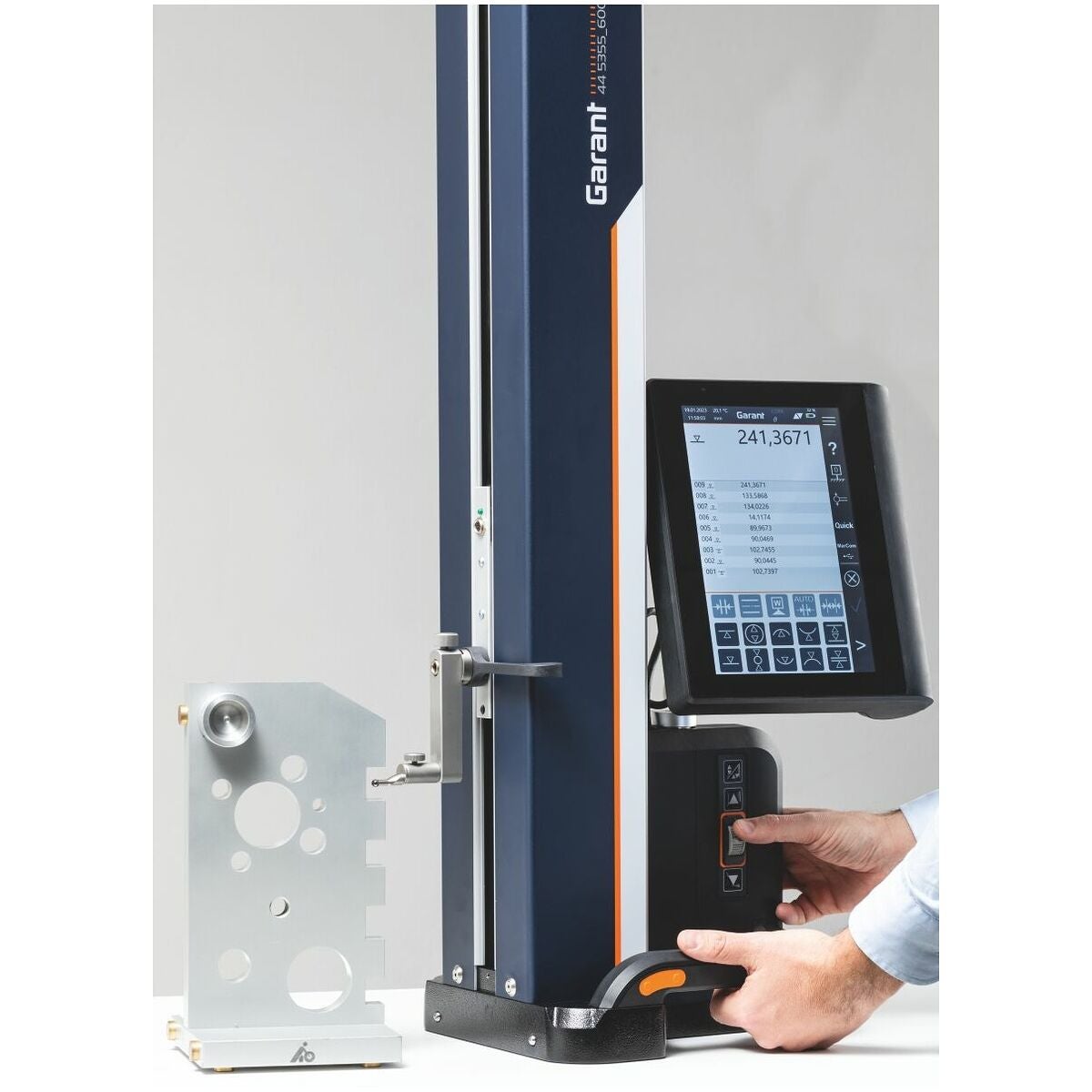

• Snabbmätknappar och scrollhjul för snabba rörelser hos mätsliden samt enkel start av mätningen.
• Snabblägesfunktion.
• Andra funktioner: Mätning i 2D-läge, konmätning, automatisk avståndsberäkning, inställning av en 3:e Nollpunkt, inmatning av passningar enligt ISO (t.ex. 'H7').

Leveransinnehåll
Inklusive manöver- och displayelement. Bank nr 445410 storlekT6, mätspets nr 445420 storlek K6/51, inställningsblock, USB-kabel, skyddskåpa, nätdel, litiumjonbatteri och bruksanvisning.

Specialtillbehör

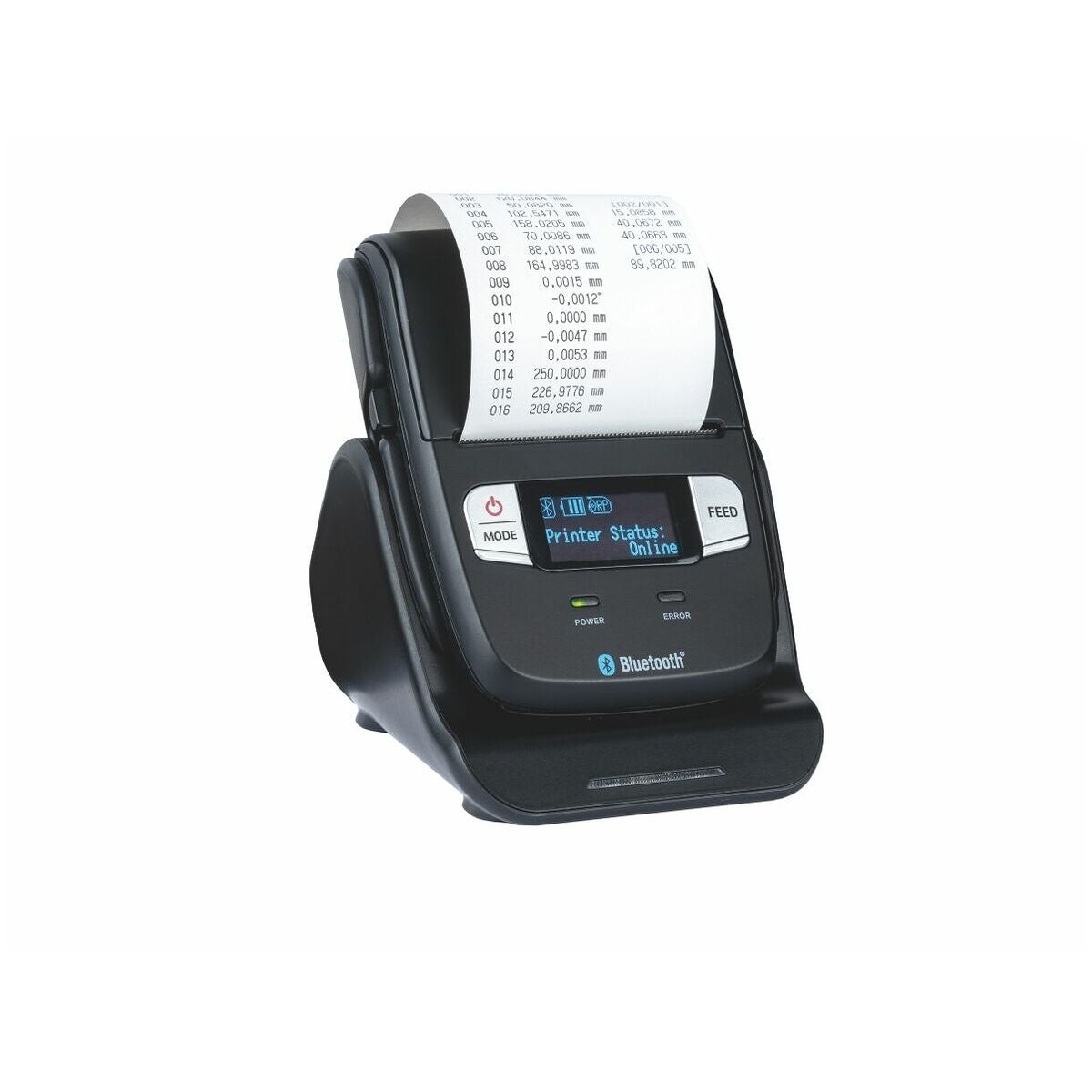

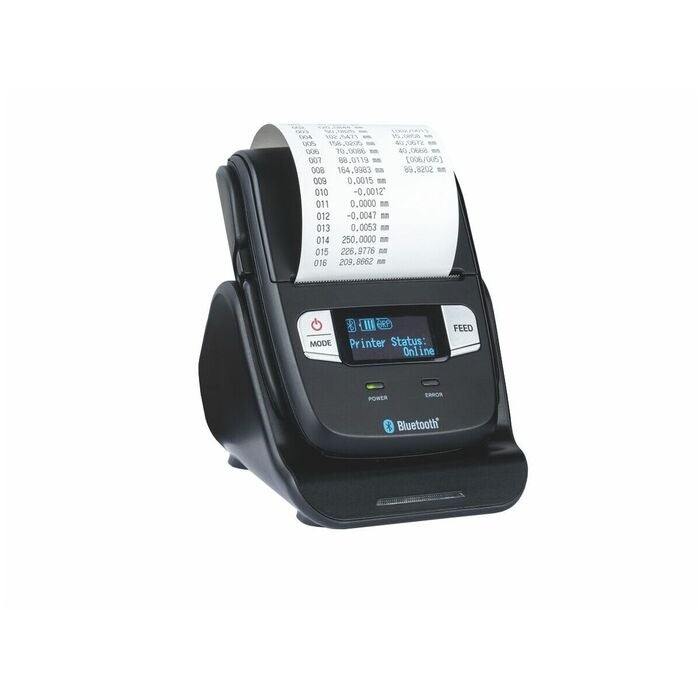

Trådlöst skrivarset nr 499017 strl. PRINTER, iwi trådlös mottagare nr 498912 strl. STICK (2 × krävs), mätspetssats nr 445400, dataanslutningskabel nr 498941 strl. DK-M1, hållare nr 445410, strl. TI, mätur nr 434671.
Avsedd användning
Avsedd användning

• För industri- och privatanvändning.
• För användning på vibrationsfritt placerade, hårda stenplattor av kvalitetsklass 0 eller 1.
• Använd den bara enligt Tekniska data.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
• Skyddad mot fasta, främmande föremål med en diameter på ≥1,0 mm enligt IP40.

Olämplig användning

• Undvik vibrationer, ryckiga rörelser, skakningar och slag.
• Använd inte i områden med explosionsrisk.
• Utsätt inte lampan för stark värme, direkt solljus eller öppen eld.
• Öppna höljet enbart vid batterilocket inför batteribyte.
• Gör inga ombyggnader på egen hand.

Teknisk data

Produktspecifikation
