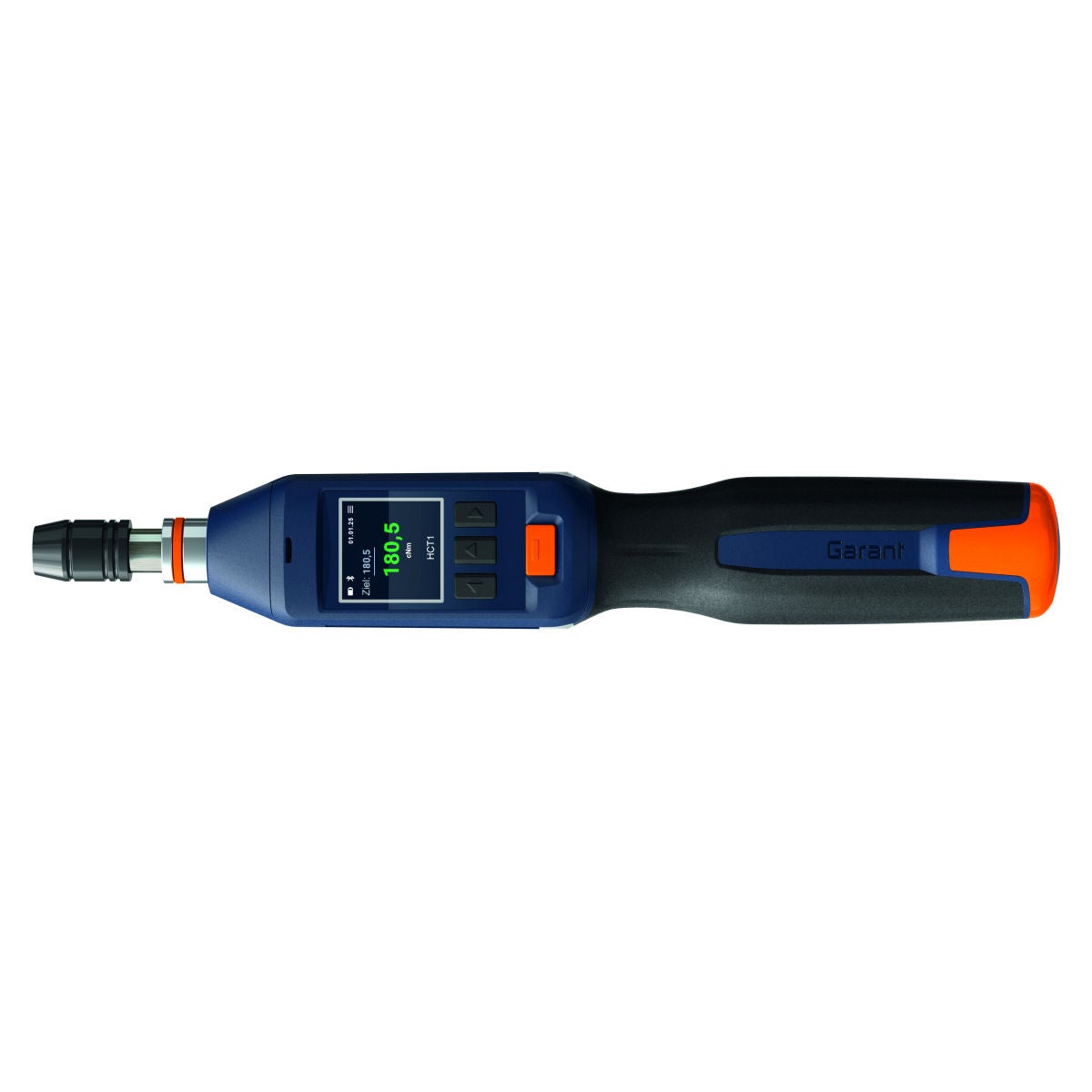

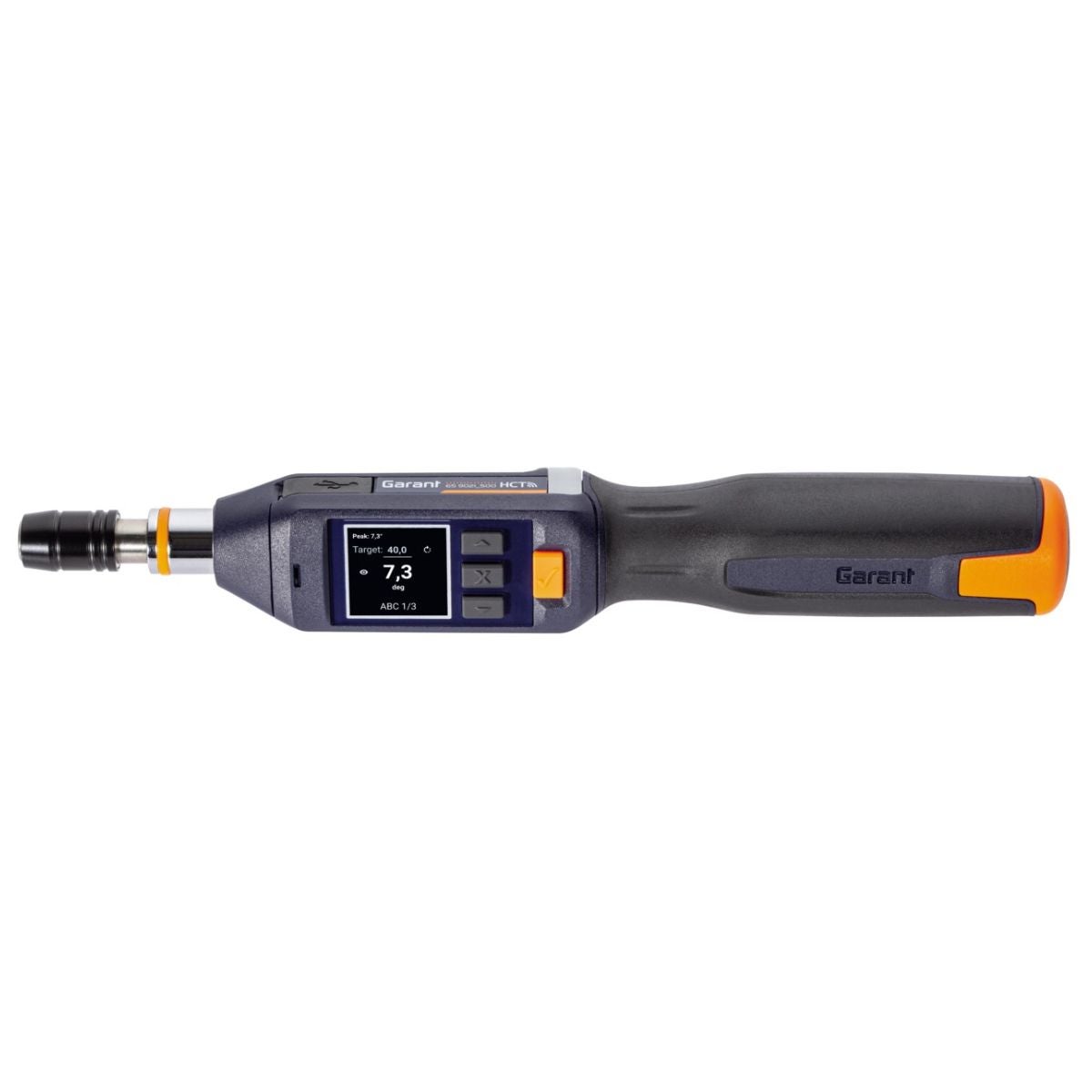

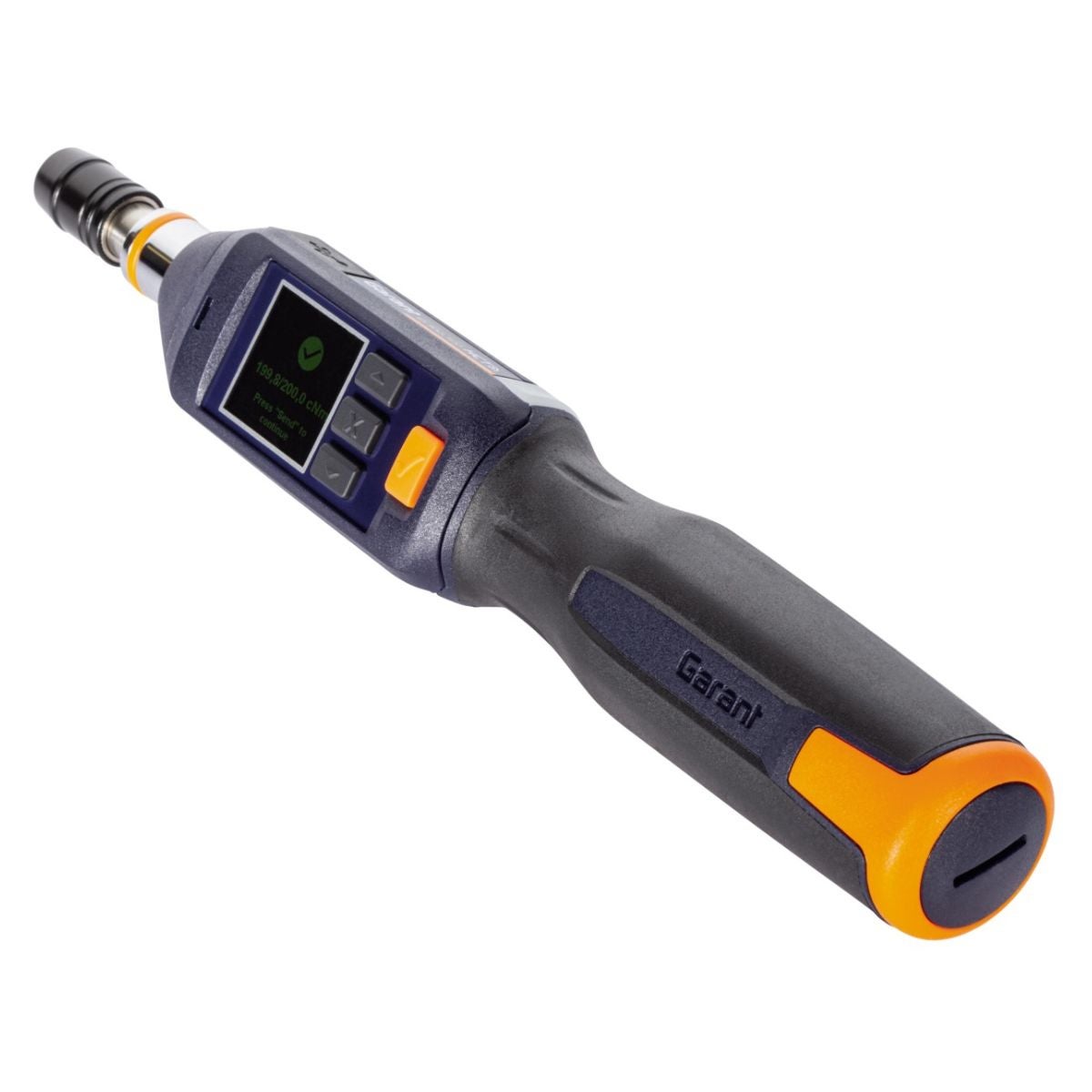

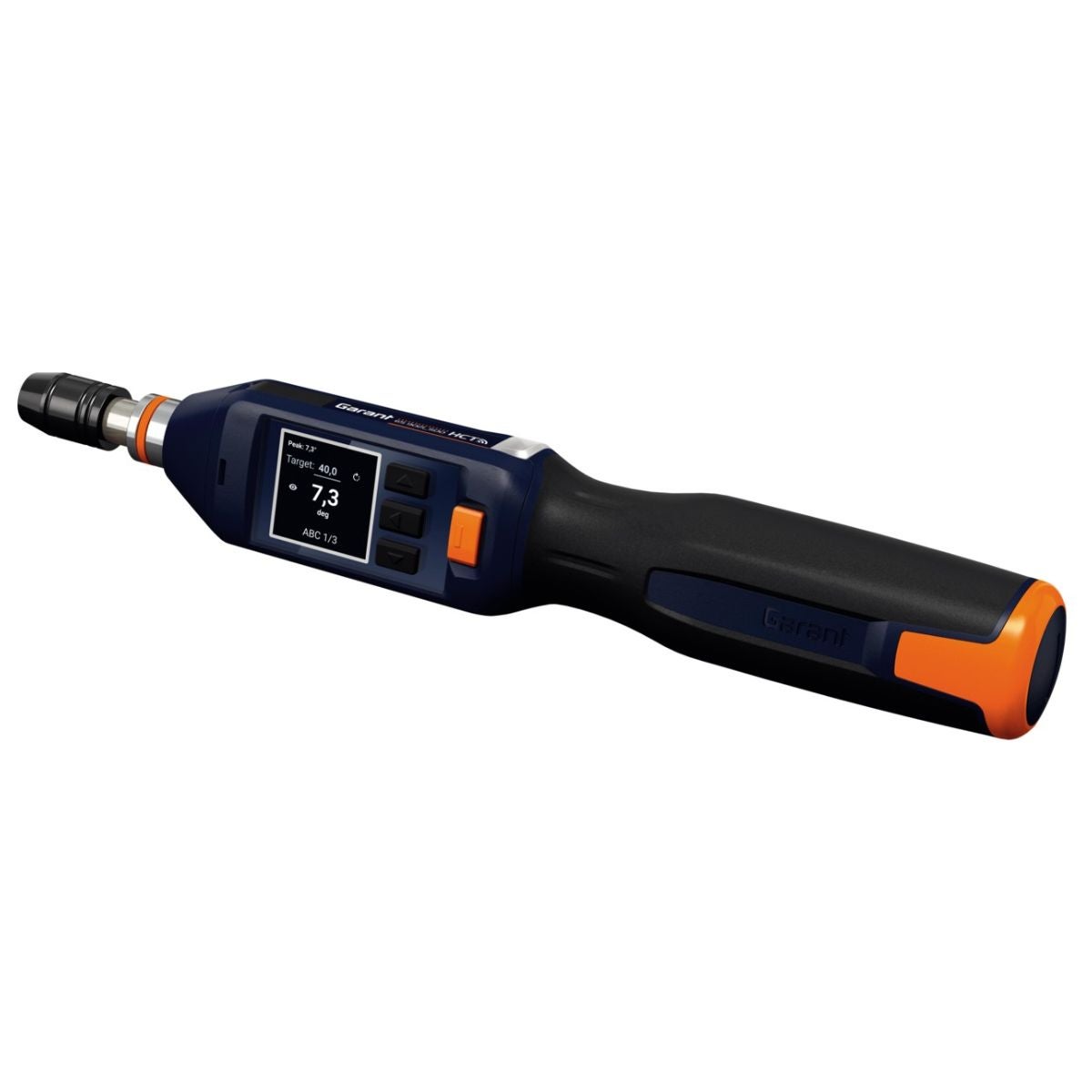

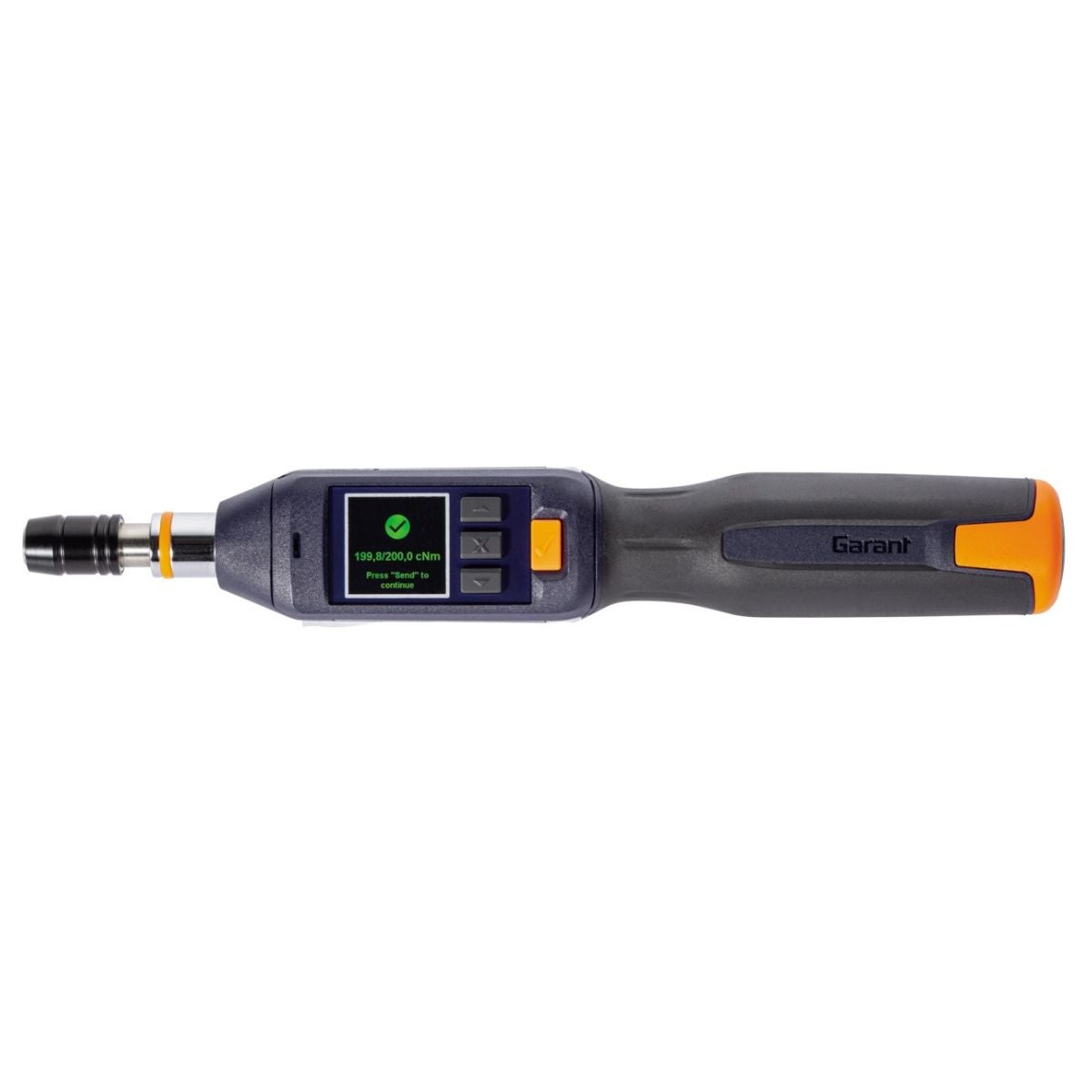

Elektronisk momentskruvdragare/vridvinkelskruvdragare HCT

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Noggrannhet
Vridmoment: Medurs och moturs: ±2 %.
Vridvinkel: ±2°

Utförande

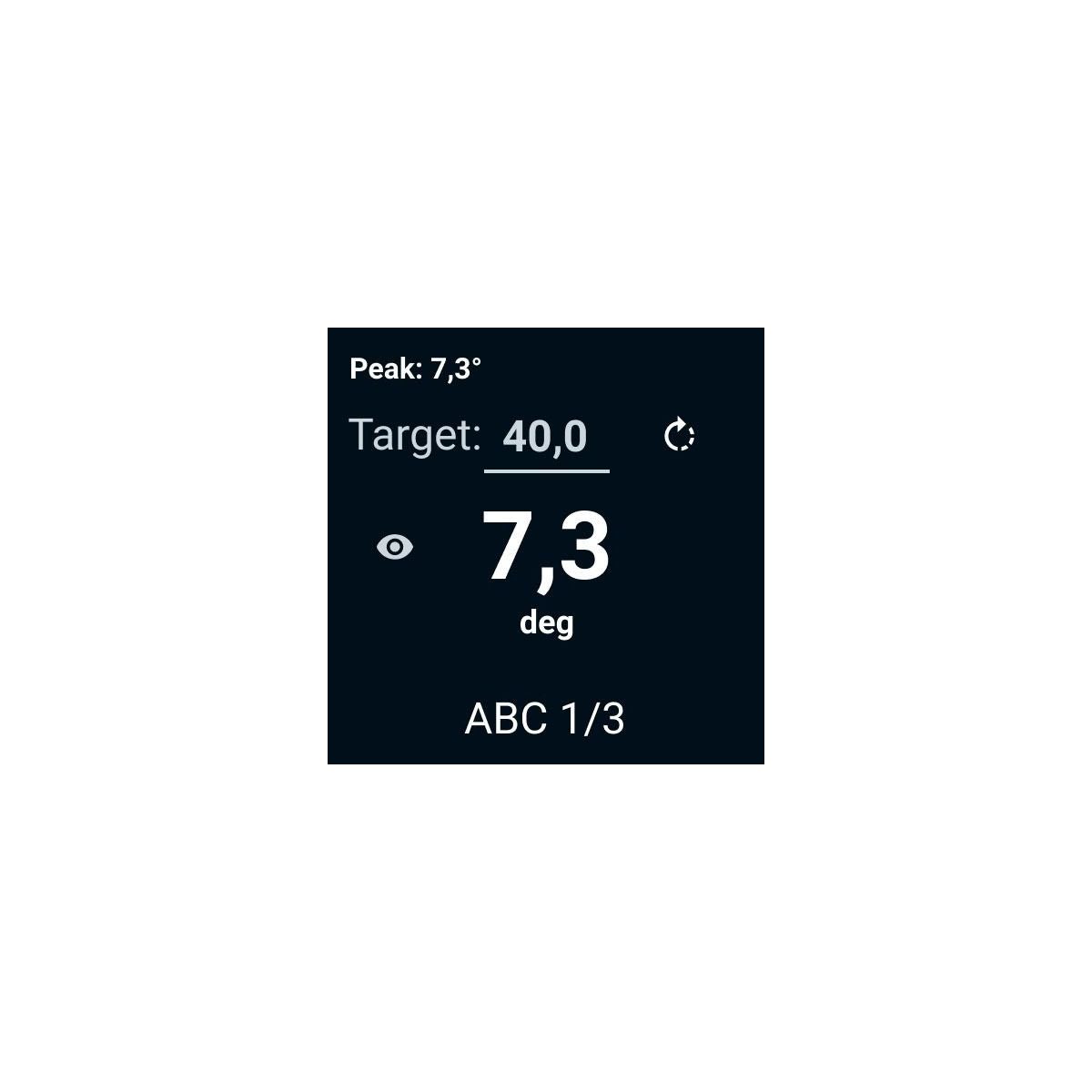

• Display: Stor, kontrastrikt belyst, 1,3-tums TFT-skärm med stabil blickvinkel och roterande visning för enkel avläsning av skärmen oavsett tillämpning. Med batteri- och minnessymbol.
• Visning: Peak (toppvärde) och Track (medlöpande).
• Skruvdragningsfall: Upp till 100 enskilda skruvdragningsfall kan programmeras. Återkommande skruvdragningsfall kan sammanfattas till en förloppsplan (upp till 10 förloppsplaner med vardera upp till 10 skruvdragningsfall). Skruvdragningsfall och förloppsplaner kan programmeras både direkt på nyckeln och bekvämt med hjälp av appen.
• Möjliga trådlösa tillämpningar: Apparna HCT Windows och HCT Mobile. Momentmejseln har ett dubbelriktat gränssnitt. men den kan också manövreras fristående (utan app).
• Appar: För att aktivera appen HCT Windows behövs Bluetooth®-dongeln nr 498999 STICK (licens) och programvara för Windows-appen (https://hog.tools/win-app-hct). Appen HCT Mobile finns gratis för iOS och Android.
• Minnesutrymme: 1000 mätvärden med tidsstämpel (inkl. datum und tid).
• Datautgång: Möjligt via Bluetooth® eller USB-C. Via Bluetooth®: Via apparna som .csv-fil eller direkt på momentmejseln via HID-gränssnittet för en enkel och bekväm digital dokumentation. Via USB-C-gränssnittet: Uppgifterna kan exporteras som .csv-fil.
• Radiotillstånd: Momentskruvdragaren med Bluetooth®-gränssnitt har ett giltigt godkännande för trådlös användning som gäller i alla EU-länder, i Schweiz, Norge, Turkiet och Storbritannien.

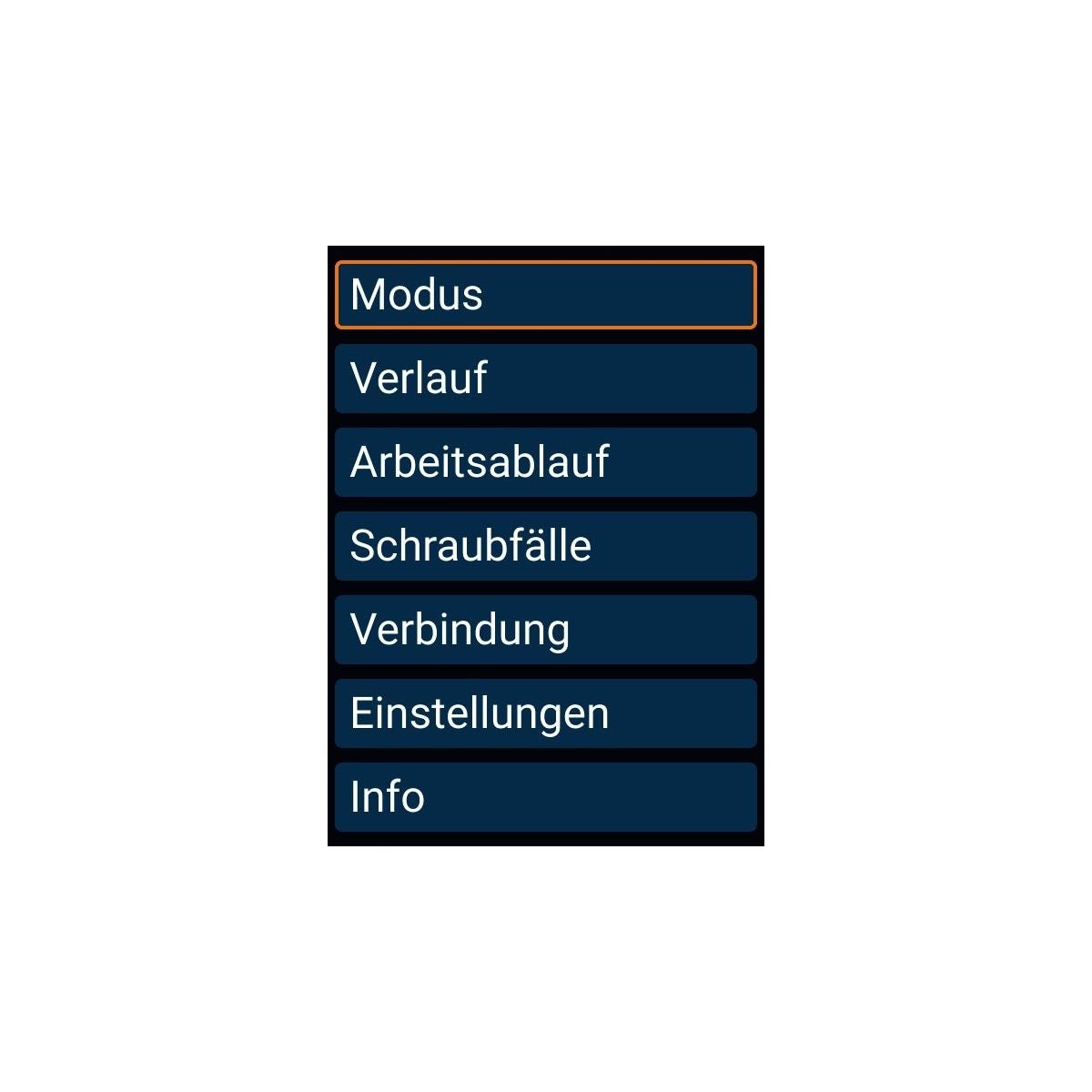

• Lösenordsskydd: kan användas för att skydda mot obehörig åtkomst till menyn (masterlösenord) och för att säkra skruvdragningsfall och förloppsplaner. Dessutom kan man ställa in att fortsatt arbete efter en ej korrekt skruvåtdragning bara ska vara möjlig efter inmatning av lösenord.
• Varningssignalerna är haptiska (vibration), optiska (färgskiftning på displayen, en väl synlig 180° LED-ring med 'trafikljusfunktion') och akustiska (summer). Haptiska och akustiska varningssignaler kan avaktiveras godtyckligt.
• Kapslingsklass IP40.
• Momentmejselns 2K-handtag ger extra god ergonomi och hög kraftöverföring.
• Beständig mot oljor, fett, drivmedel, bromsvätskor och hydraulolja.
• Språk: Tyska, engelska, spanska, italienska, franska.
• Fabriksinställning: Återställning till fabriksinställningar är möjlig.
• Tid och datum på momentmejseln uppdateras automatisk vid anslutning till appen.
• Visning av programversionen med serienummer, belastningsräkneverk och kalibreringsdatum.
• Kalibreringspåminnelse: efter antal belastningar.
• Toleranser: Tre toleranstyper kan ställas in. Relativ tolerans i %, absolut tolerans i den inställda enheten och toleransintervall.
• Snabbväxlings-kopplingsskaft med magnetiska hållare för bits.
• Måttenhet: cNm, Nm, lbfft, lbfin.
• Lägen: Vridmoment visande; vridmoment utlösande; vridvinkel utlösande; vridmoment utlösande med vridvikelövervakning; vridvinkel utlösande med vridmomentövervakning.

Fördel
HCT (Hoffmann Group Connected Tools)
Fördelar med trådlös överföring via Bluetooth®:

• Enkel dataöverföring: Med en knapptryckning överförs mätresultatet direkt till din PC-applikation (t.ex. Excel eller Word) eller till din smartphone - inga donglar behövs.
• Rörelsefrihet: Inga dataöverföringskablar som stör.
• Oberoende av plats: Mätningar kan genomföras direkt på maskinen och vidarebefordras trådlöst till din applikation.
• Säker dataöverföring: Inga avläsnings- eller överföringsfel - flera mätinstrument kan kopplas samman.

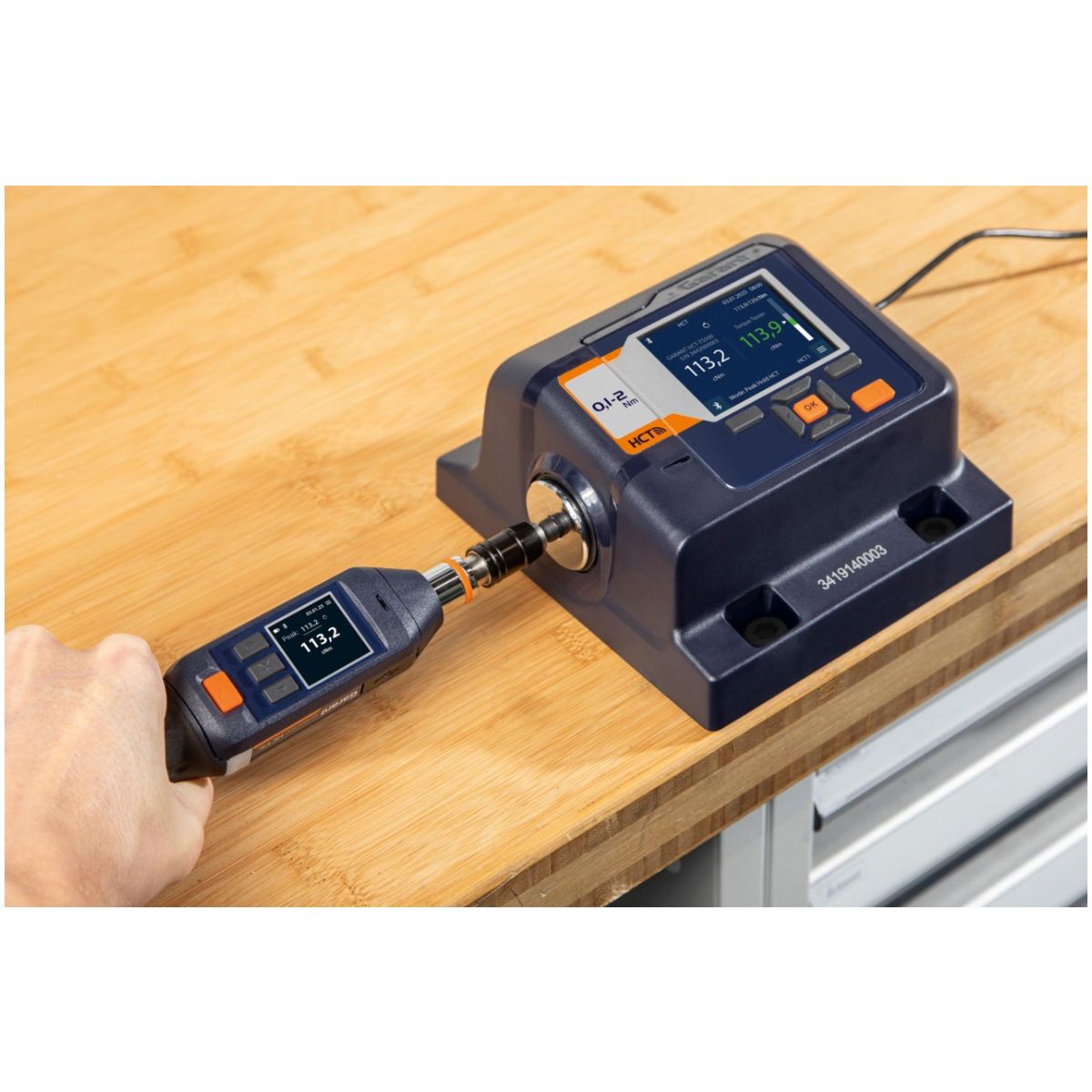

Vid användning av HCT-vridmomentprovaren tillsammans med en HCT-momentnyckel:

• Samtidig visning av HCT-momentnyckelns och HCT-momentprovarens mätvärden på momentprovarens display.
• Visning och automatisk utvärdering av HCT-momentnyckelns och HCT-momentprovarens uppnådda toppvärde.
• HCT-momentnyckeln är blockerad på grund av överbelastning och kan frikopplas på nytt med hjälp av momentprovaren. (Efter frikopplingen rekommenderar vi kalibrering av HCT-momentnycklarna.)

Leveransinnehåll
USB-C-datakabel, 1 kommersiellt litiumjonbatteri typ 18650 3,6V/3 400 mAh (kan laddas direkt i verktyget via en USB-C-stickkontakt). Inklusive stabil plastväska.

Anmärkning
Passande reservbatterier finns under nr 081574 3500. Laddare för 4 batterier kan levereras som tillval under nr 081590 strl. 4ULTRA. GARANT monmentskruvdragaren kan integreras i alla överordnade system (t.ex. MES) via gateway nr 650022 GATEWAY med hjälp av open protocol.

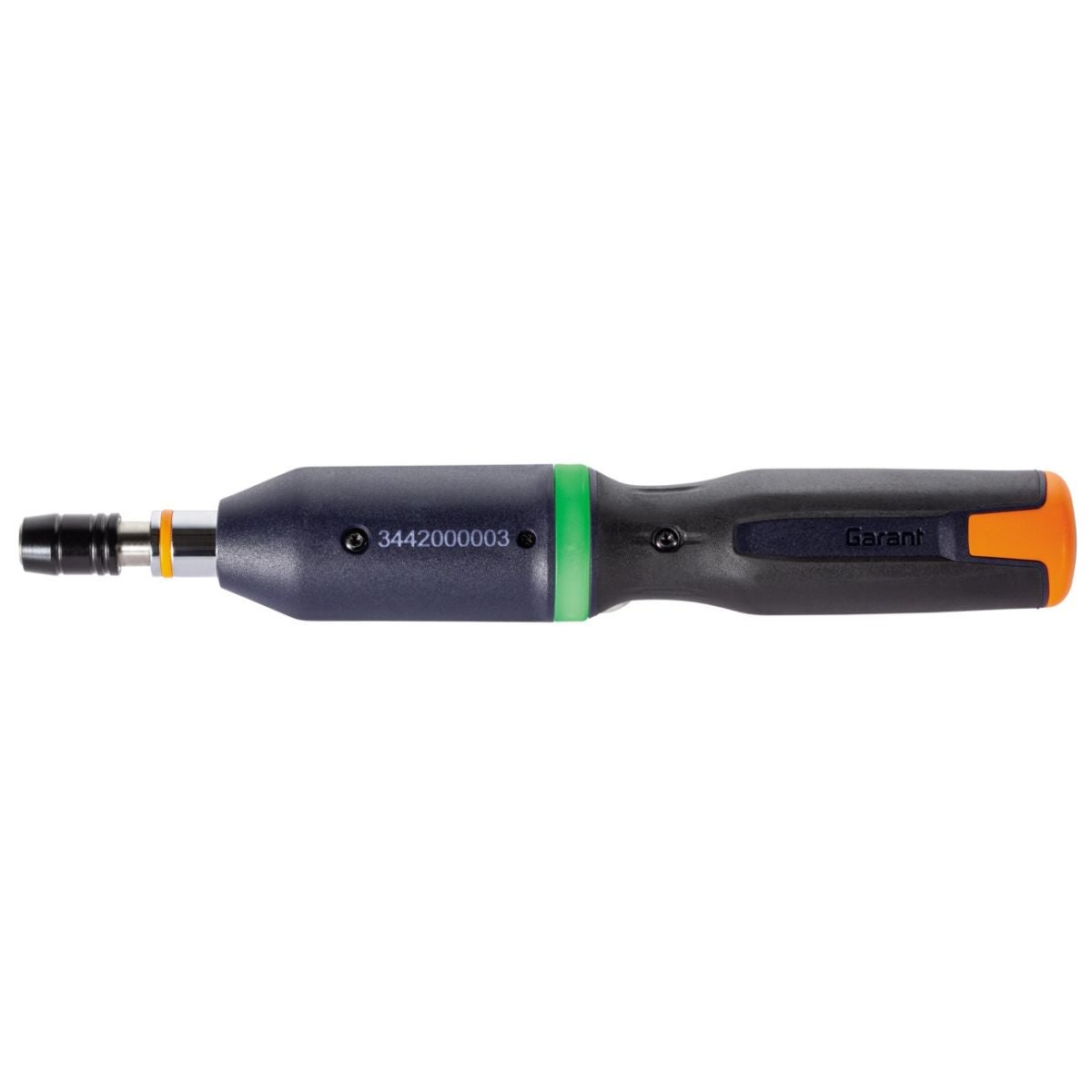

GARANT momentskruvdragaren/vinkelskruvdragaren finns också som en variant utan Bluetooth® under nr 659033.
Produkten kan även anslutas till en dator eller till en bärbar dator via HID (utan programvara) med hjälp av HCT Smart Dongle nr 498998 STICK.
Funktion
IP40: Skydd mot inträngande främmande föremål med ⌀ > 1 mm, men verktyg och trådar bör hållas på avstånd, därutöver inget skydd mot vatten.

Avsedd användning
Avsedd användning

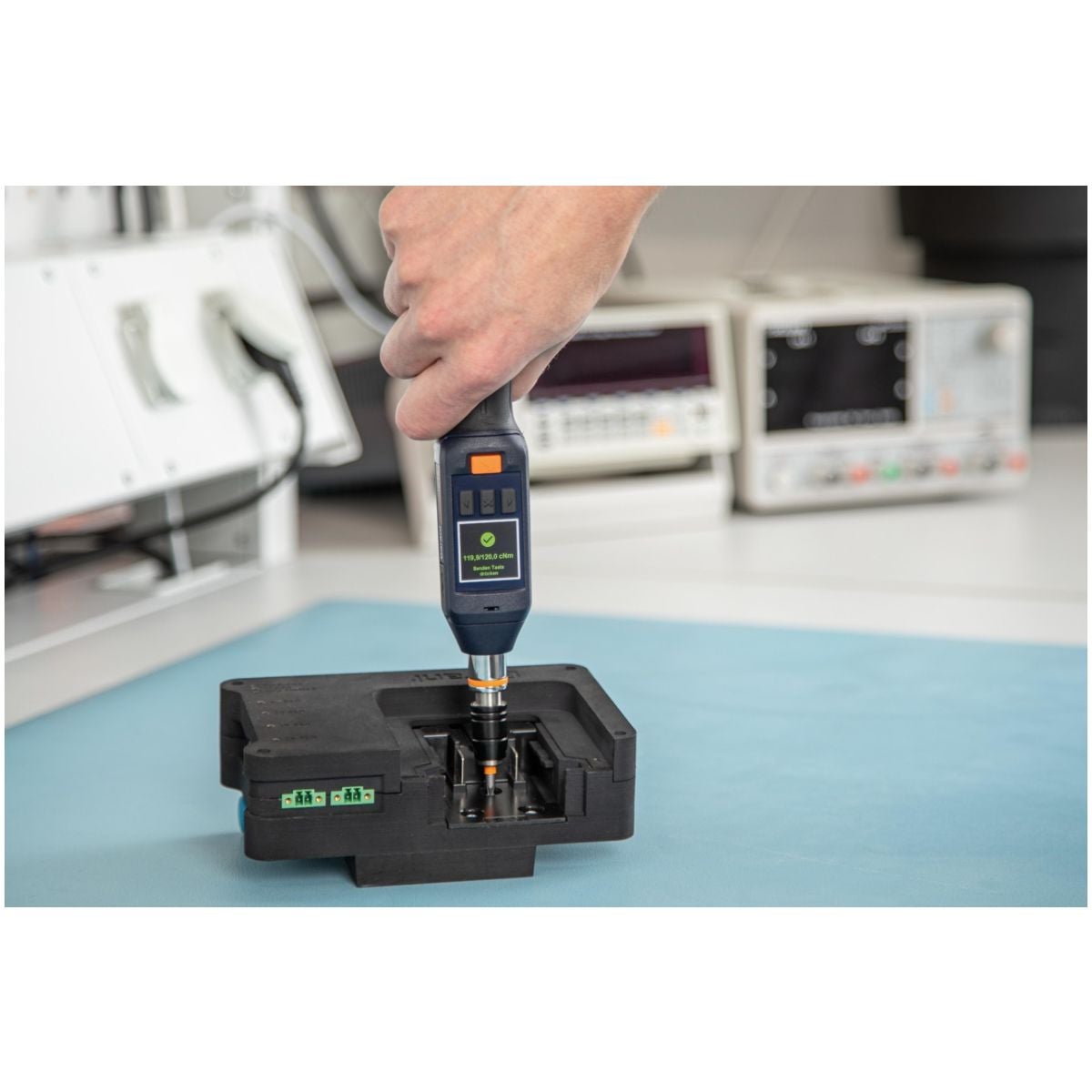

• Använd för kontrollerad åtdragning och lossning av skruvar och muttrar.
• Använd för mätningar inomhus.
• Använd för höger- och vänsteråtdragning.
• Använd endast inom de specifikationer som anges i tekniska data.
• Se särskilt till att det tillåtna mätområdet och den angivna noggrannheten följs.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
• Använd i en dammfri, ren miljö för att undvika mätfel.
• Använd endast i kombination med instickshuvuden som är lämpliga vad gäller form och utförande.
• Låt kalibrera och justera momentnyckeln regelbundet.

Olämplig användning

• Använd inte som mekaniskt verktyg (t.ex.
• ex.
• för att bända, knacka, justera).
• Undvik vibrationer, ryckiga rörelser, stötar och slag.
• Använd försiktigt (tryck inte för hårt).
• Beakta omgivningsförhållandena (ingen värme, inga explosionsfarliga atmosfärer).
• Gör inte några otillåtna ändringar.
• Öppna höljet enbart vid batterilocket för batteribyte.
• Får inte användas utomhus eller i utrymmen med hög luftfuktighet.
• Överskrid inte det maximala vridmomentet för momentnyckeln, insexnyckeln, det fasta spärrhuvudet eller skruvtillsatsen.
• Montera inga komponenter som inte motsvarar specifikationen.
