Momentnyckel utan skala med omställbart spärrhuvud

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Noggrannhet
± 2 % av inställt värde.

Utförande

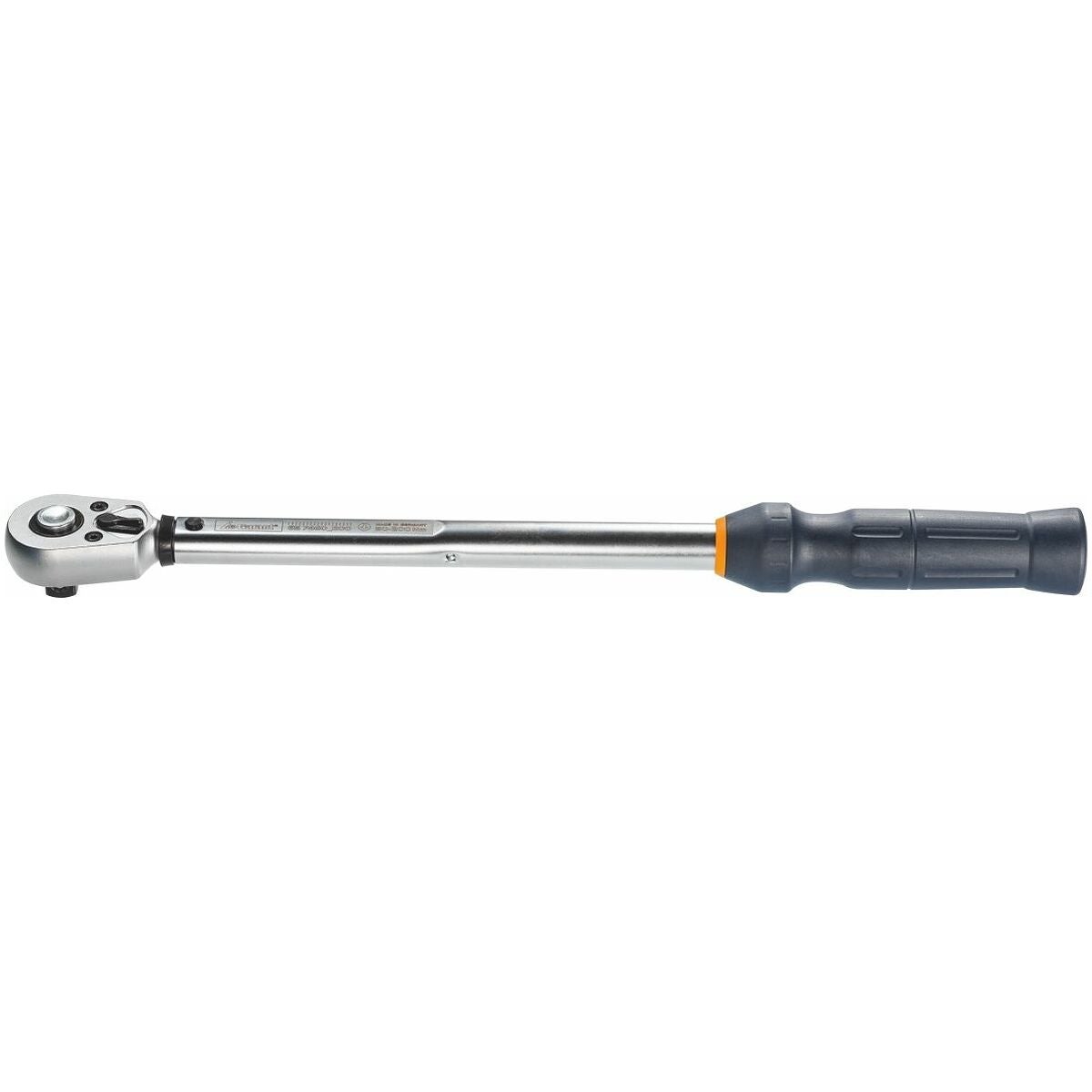

Enarmad momentnyckel utan inställningsskala. Ställ in önskat vridmoment med hjälp av inställningsverktyg nr 657452 storlek 1 i kombination med en lämplig kontrollapparat.
Fast monterat omställbart spärrhuvud med utstötare − för höger- och vänsterdragning. Momentnyckel bara med högerutläsning.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När inställt åtdragningsmoment nåtts utlöser momentnyckeln sin'signalanordning' (touch-ljud) och är därefter genast klar för fortsatt arbete.

Användningsdata
För kontrollerad dragning av skruvar till ett förinställt vridmoment vid seriearbeten.
Avsedd användning
Avsedd användning

• För kontrollerad åtdragning av skruvar eller muttrar.
• Artikelnr 657450: Passande insticksverktyg: Storlek 10-50: med insticksskaft 9×12 mm. Storlek 100-320: med insticksskaft 14×18 mm.
• Lämplig för industri- och privatanvändning.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
• Låt kalibrera och justera det regelbundet.

Olämplig användning

• Undvik vibrationer, ryckiga rörelser, skakningar och slag.
• Använd inte verktyget som slagverktyg och kasta det inte.
• Använd det inte till att lossa skruvkopplingar med.
• Utsätt inte lampan för stark värme, direkt solljus, öppen eld eller vätskor.
• Gör inga egenmäktiga ombyggnader eller förändringar.

Teknisk data

Produktspecifikation
