Momentnyckel utan insticksverktyg

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

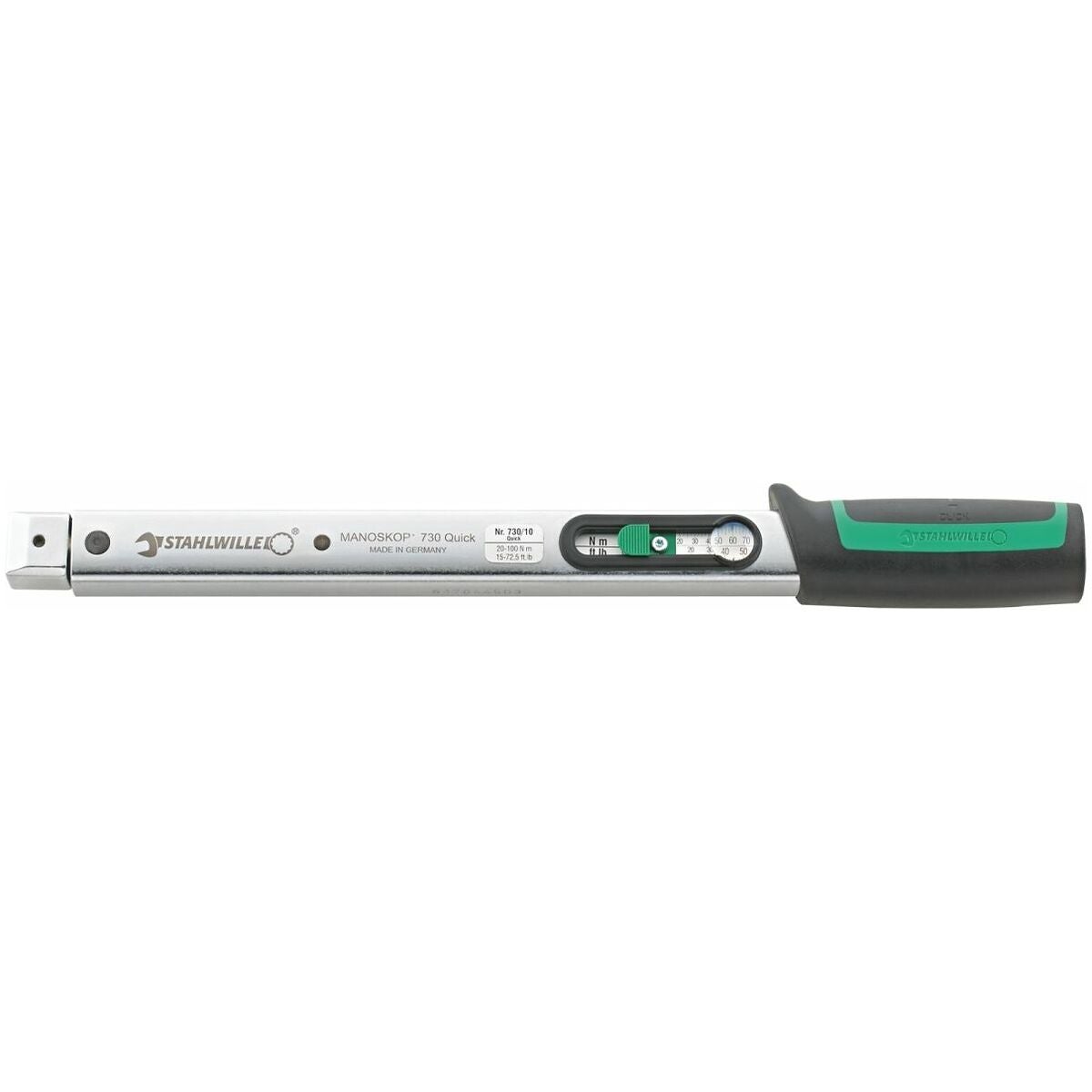

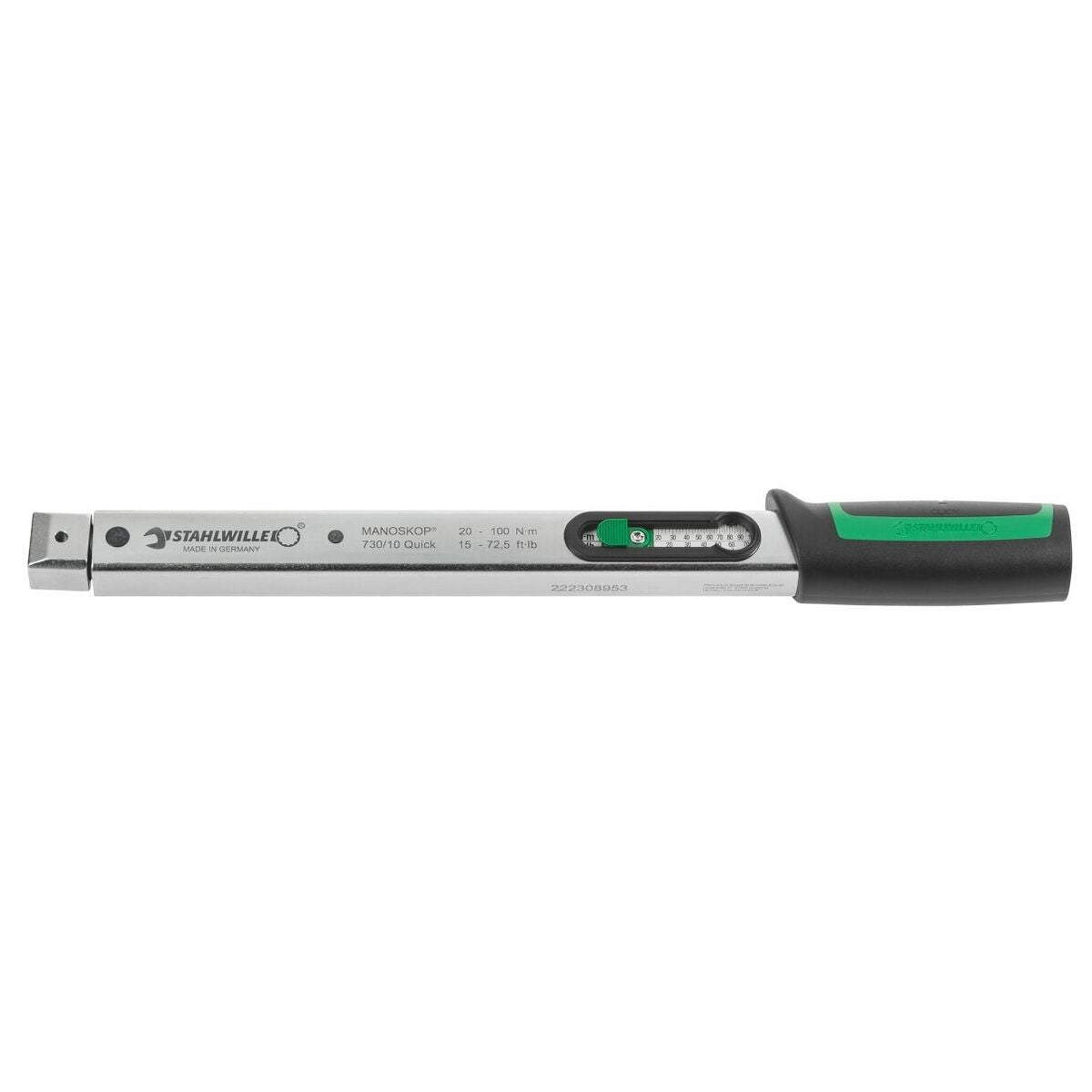

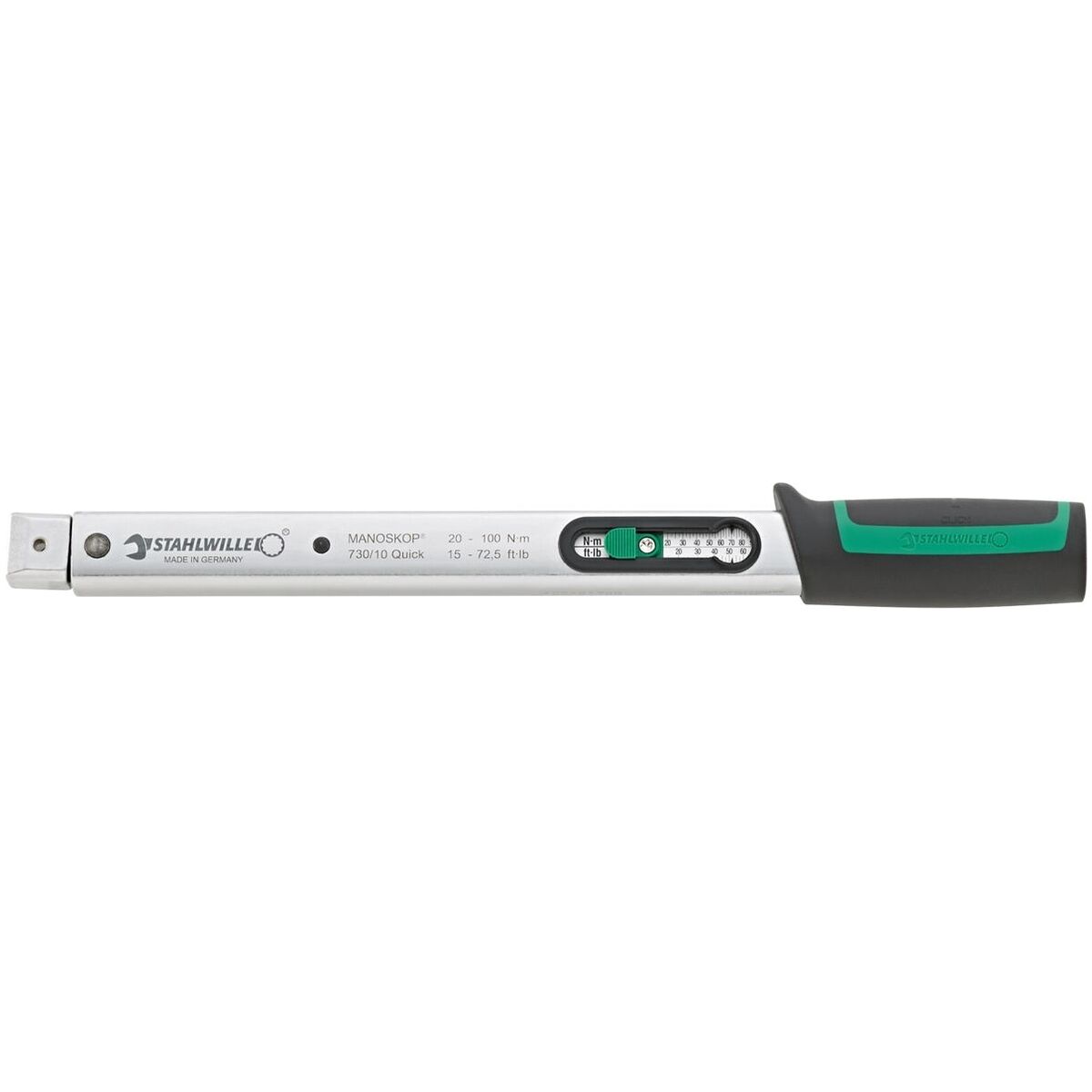

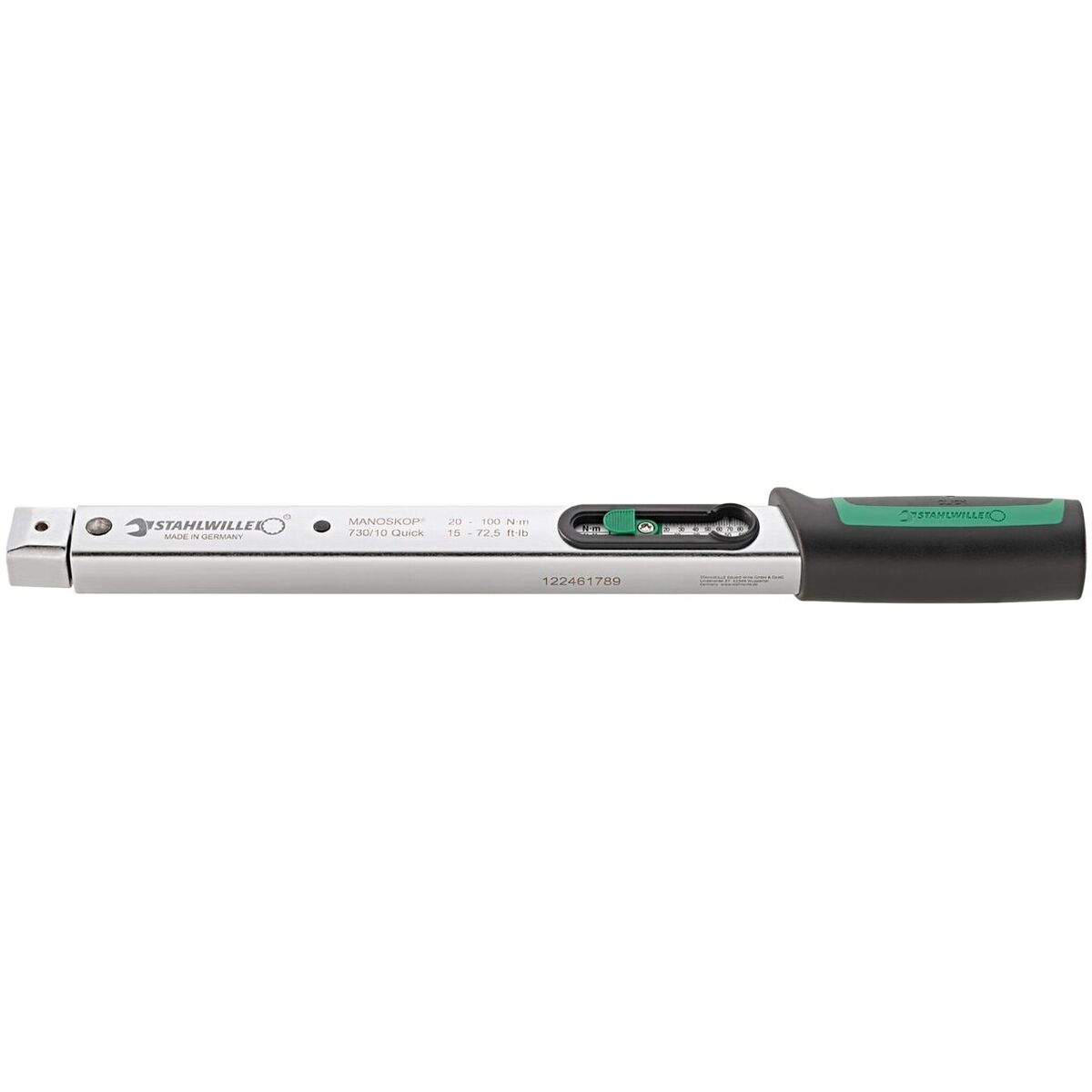

Stabil och kompakt, enarmad momentnyckel med förinställning enligt skala och automatisk utlösning. Den höga noggrannheten förblir oförändrad även efter tusentals åtdragningar, eftersom alla förslitningsdelar tillverkats av förstklassiga material samtidigt som den böjliga stången belastas mycket kortvarigt. Hus och handgrepp av stabilt fyrkantrör. Skalan justerbar i efterhand. Vänsterdragning sker genom att insticksverktyget vänds.
Utan insticksverktyg (grundmodell); passande insticksverktyg, se nr 657582 − 657950.

Skärdata

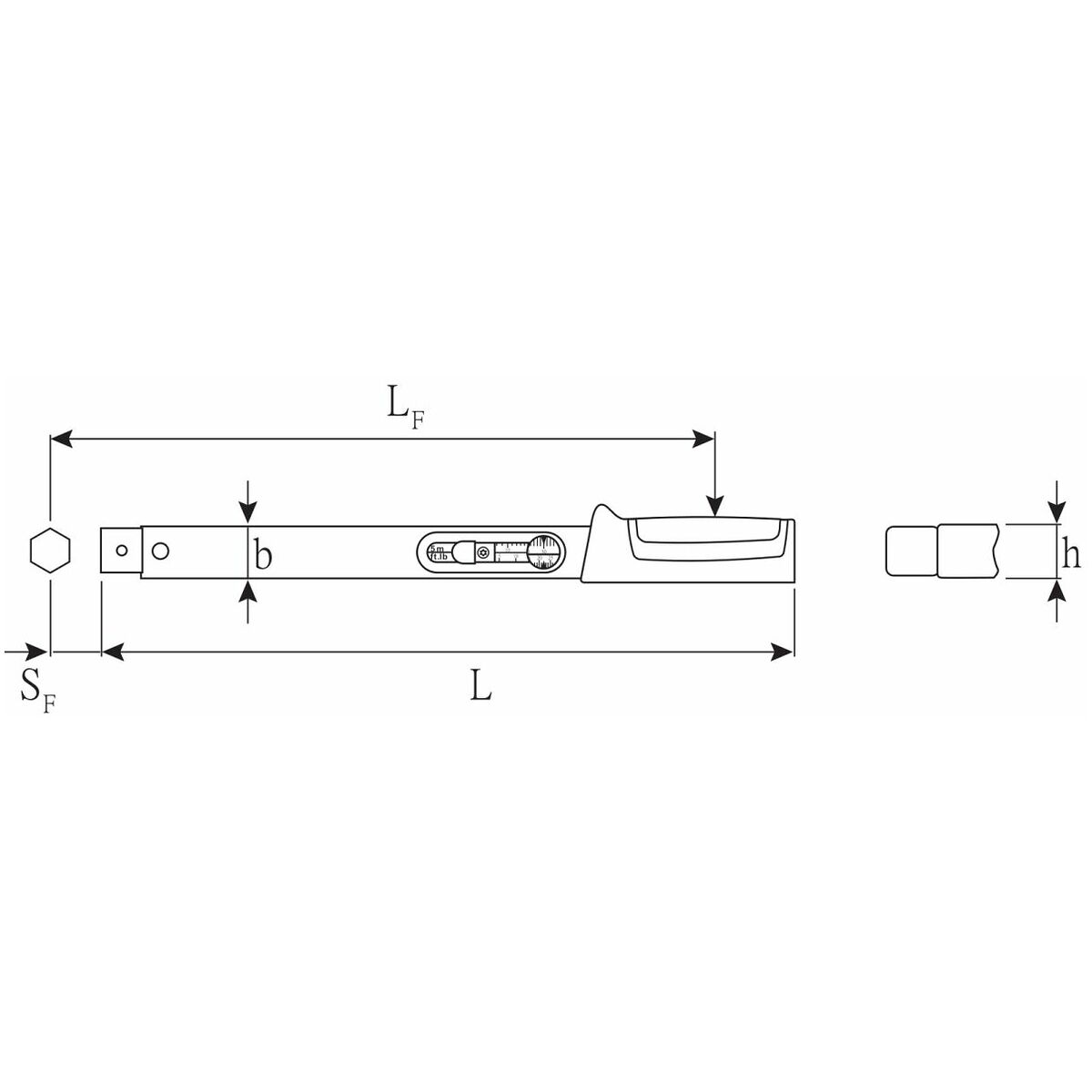

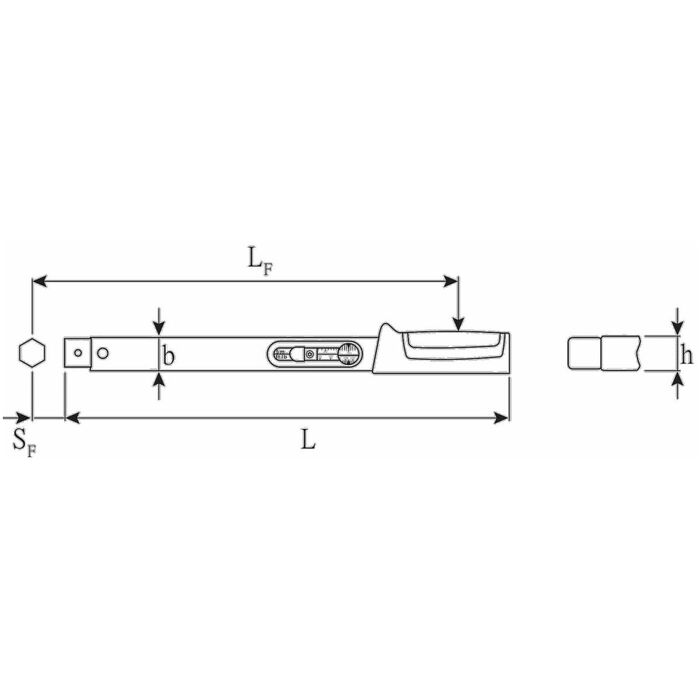

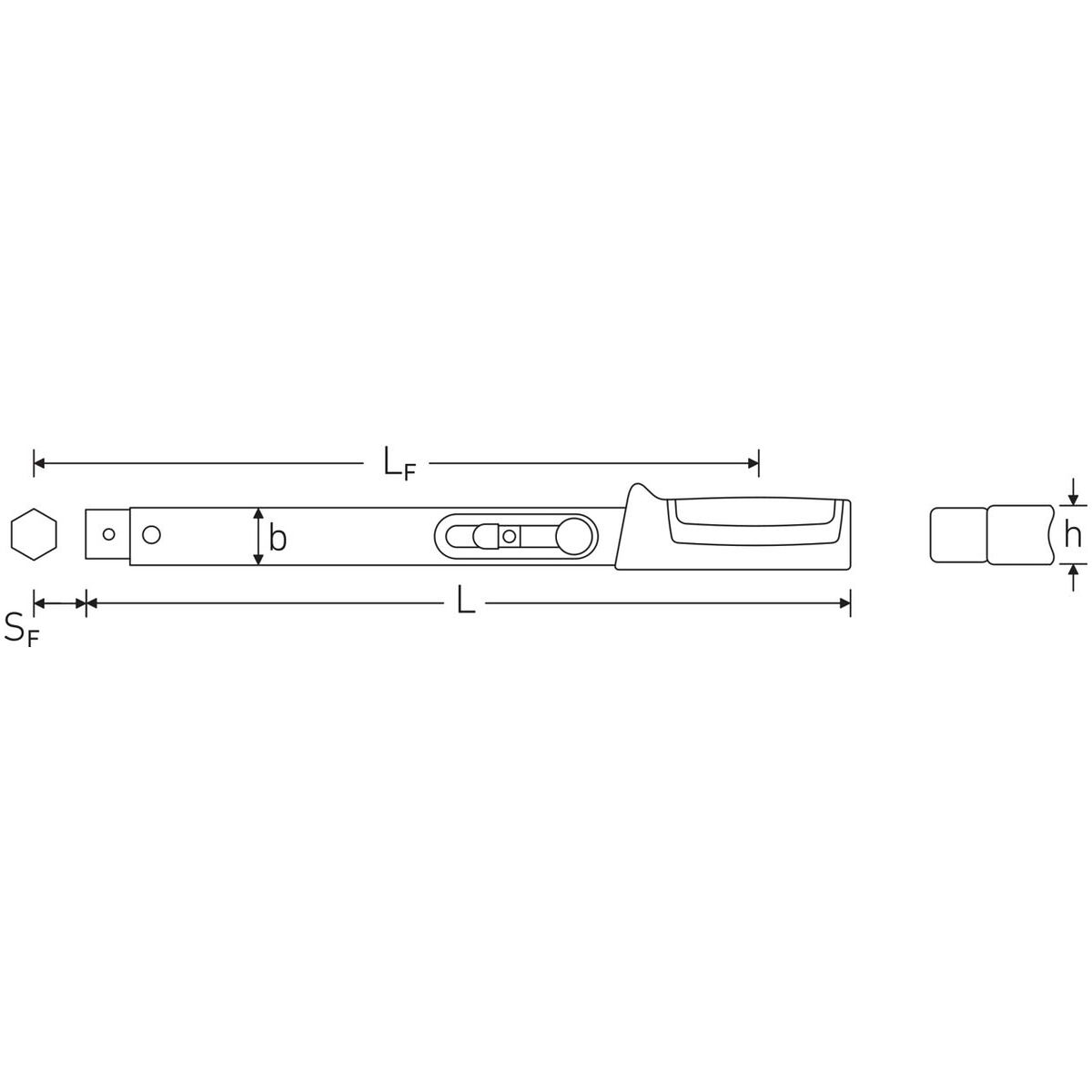

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När det inställda värdet nåtts utlöser momentnyckeln'signalanordningen' (touch-ljud) och är däreftergenast klar för fortsatt arbete.

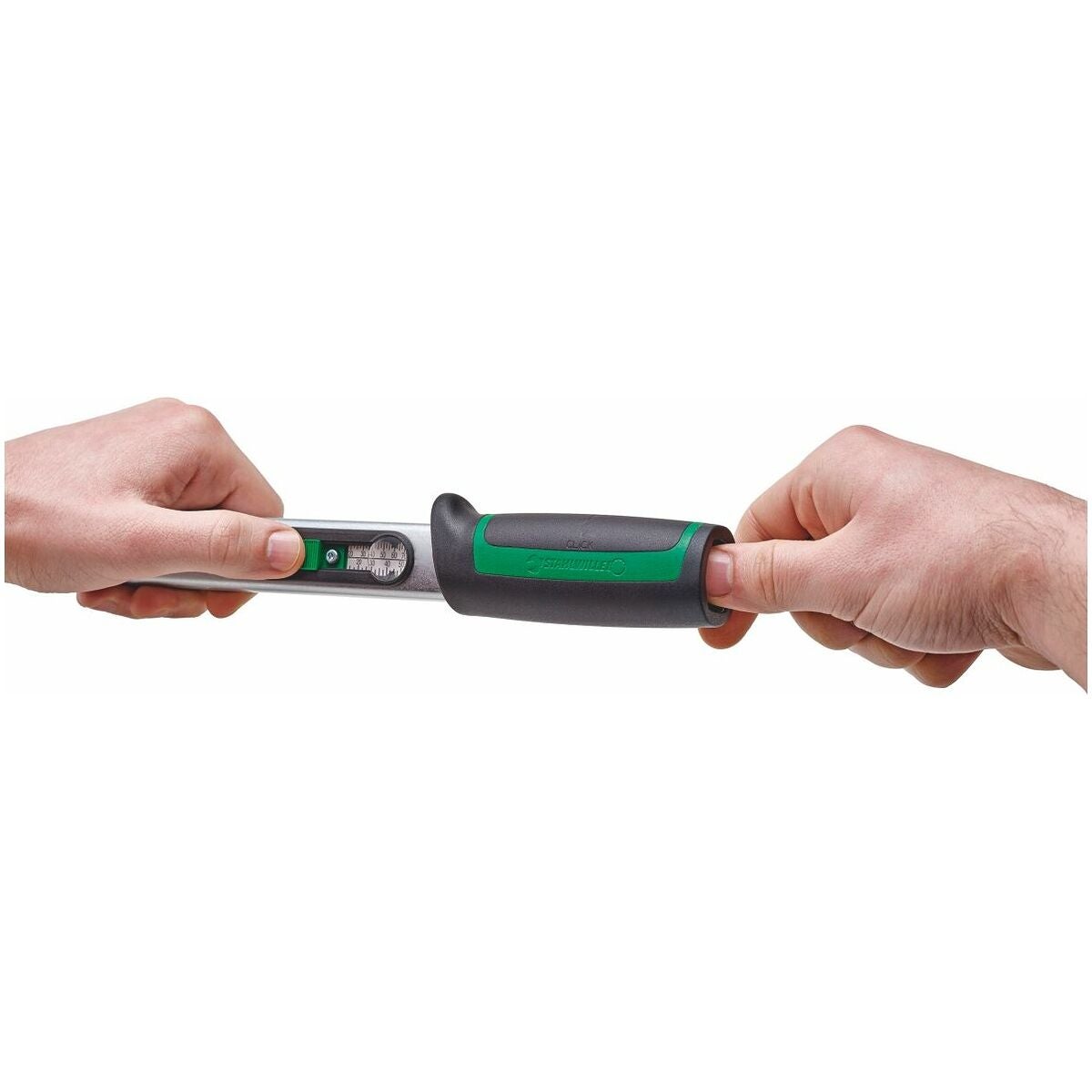

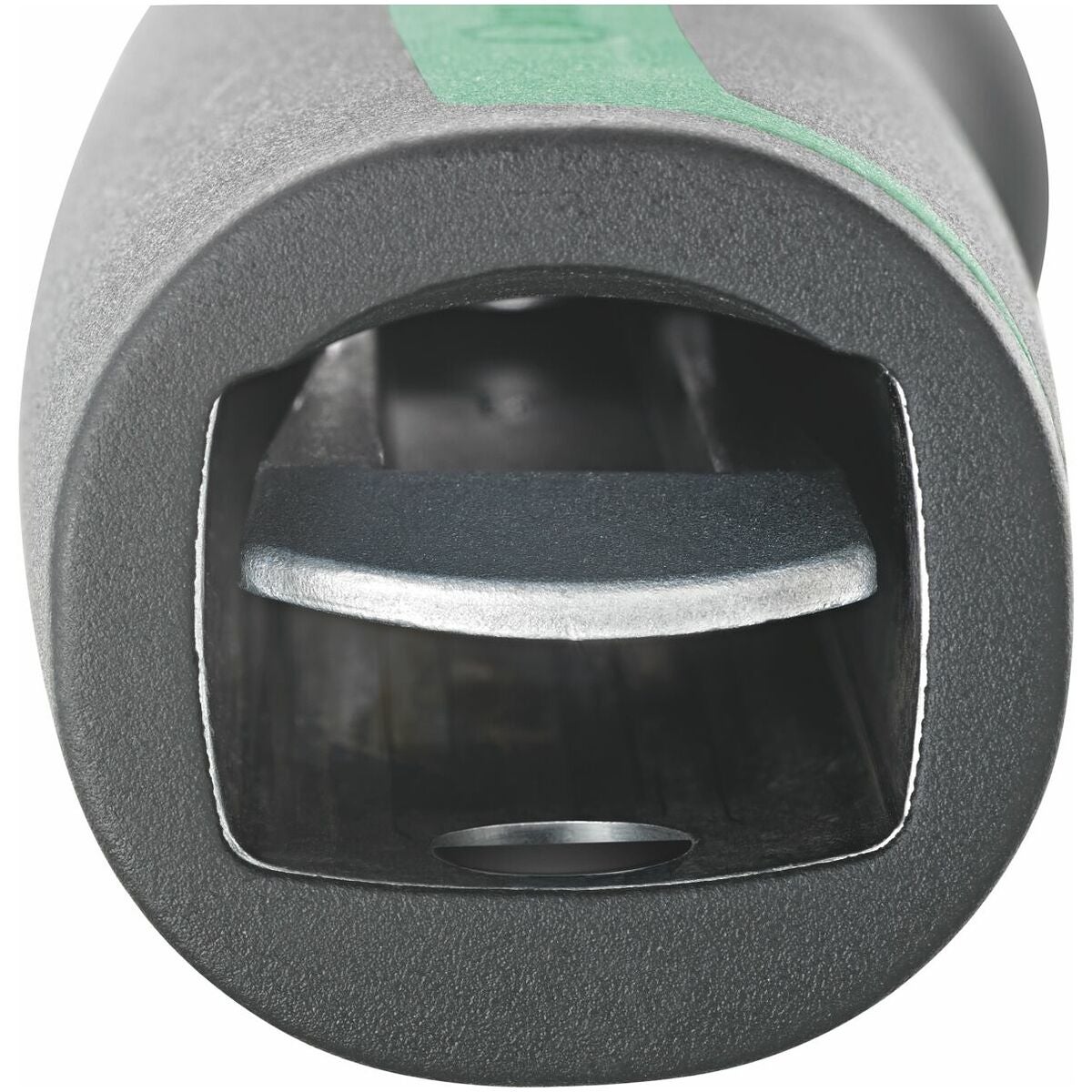

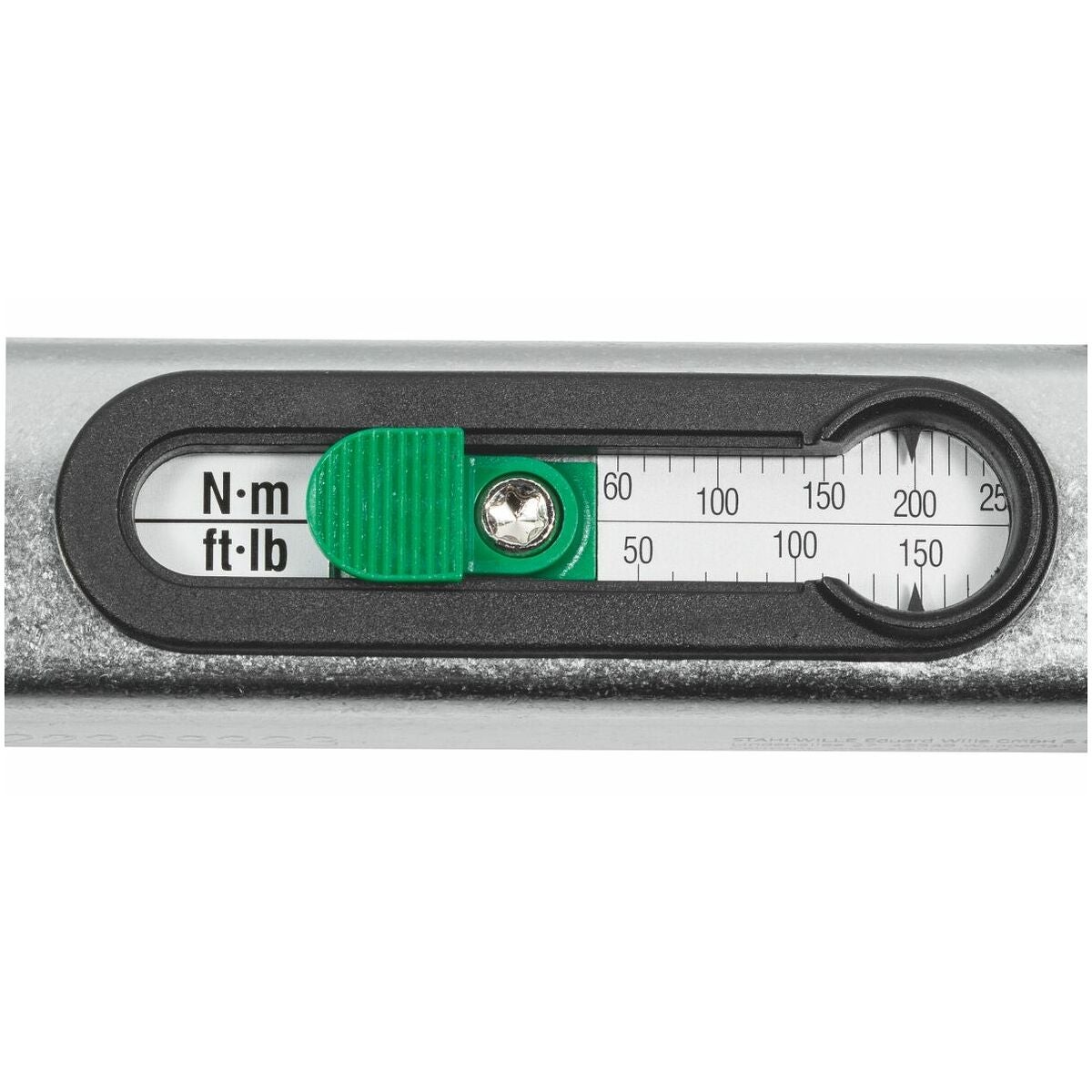

Snabb inställning av vridmomentet med skjutinsatällningsknapp.​ Det inställda värdet fixeras med en låsknapp i handtaget.

Användningsdata
Eftersom vridmomentet kan ställas om mycket snabbt är nyckeln idealisk för reparationer och mindre serier.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.Utförande
Måttenheter: Nm, lbfft.

Teknisk data

Produktspecifikation
