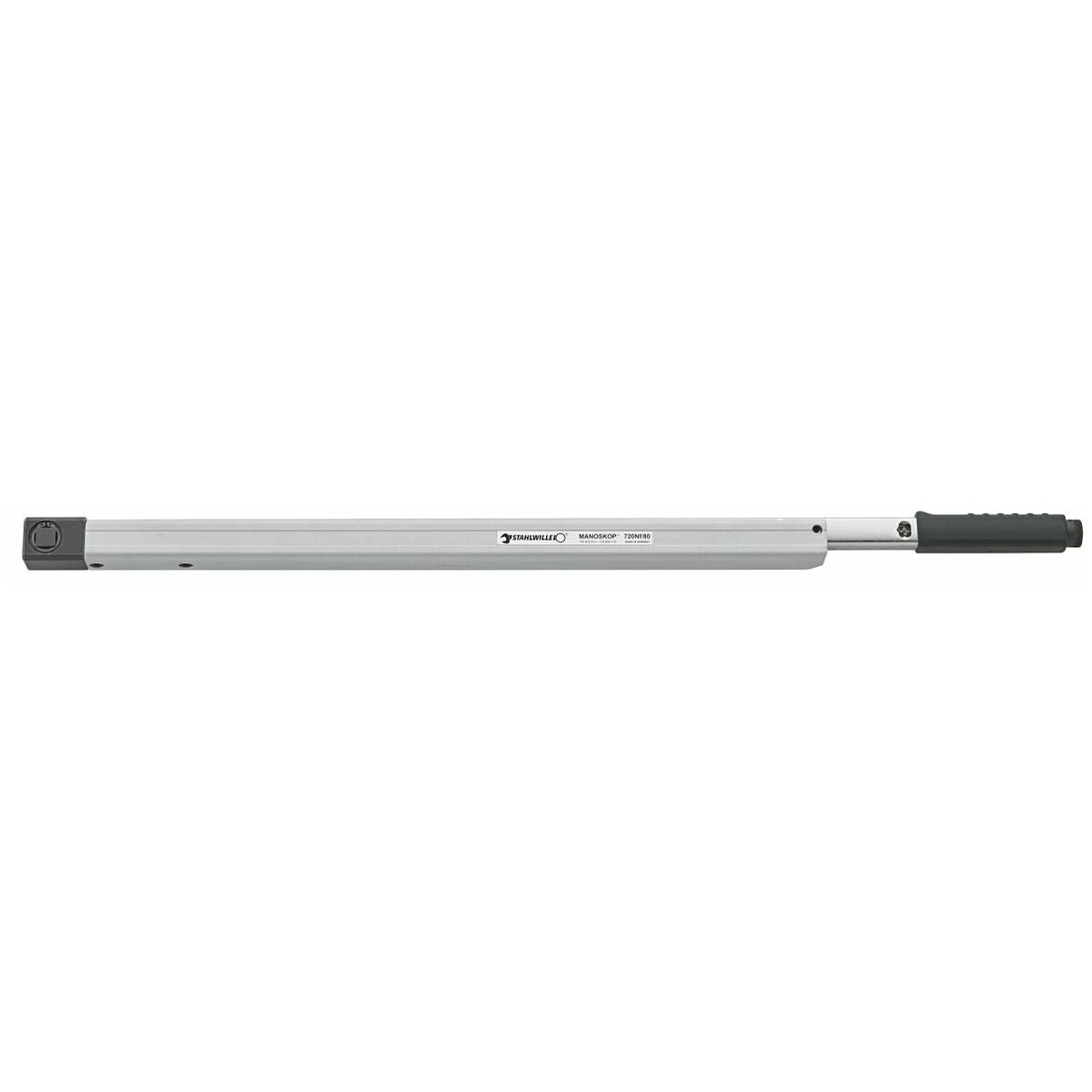

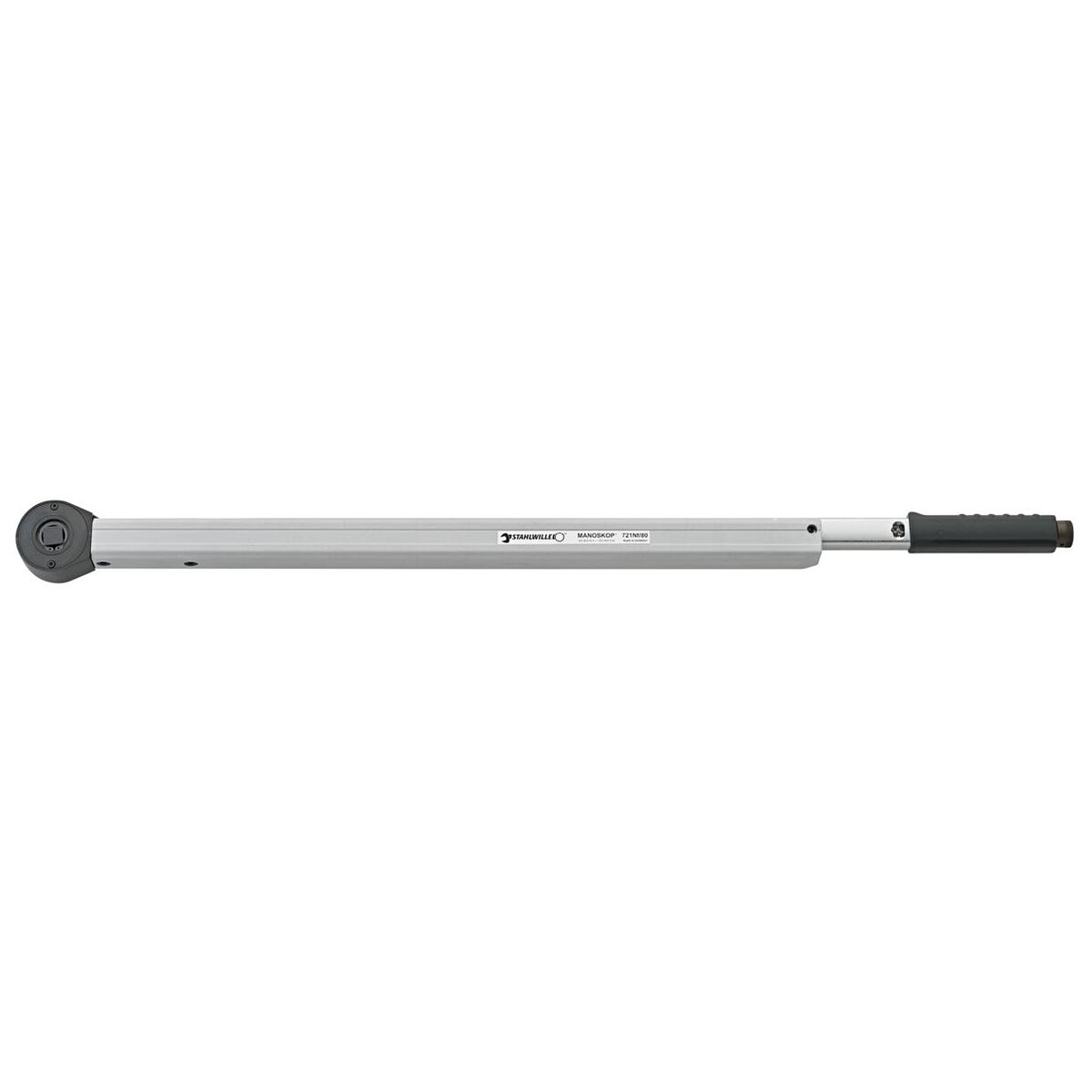

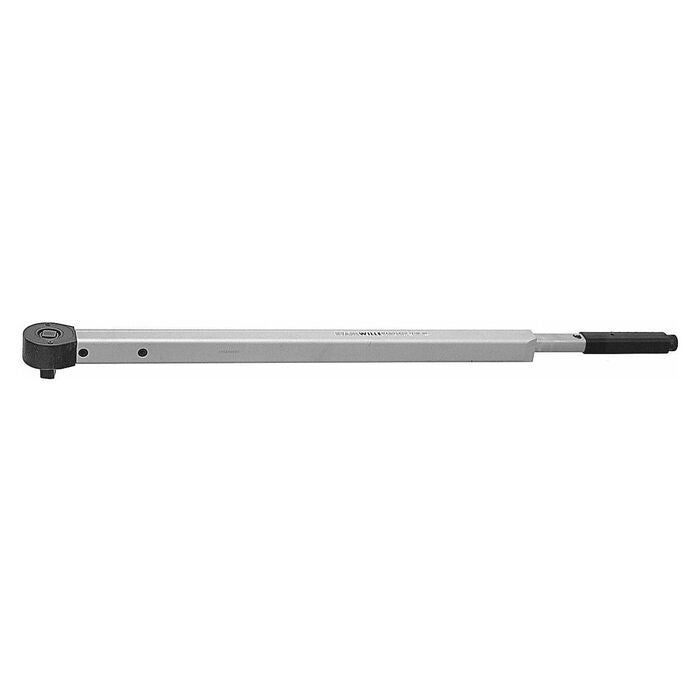

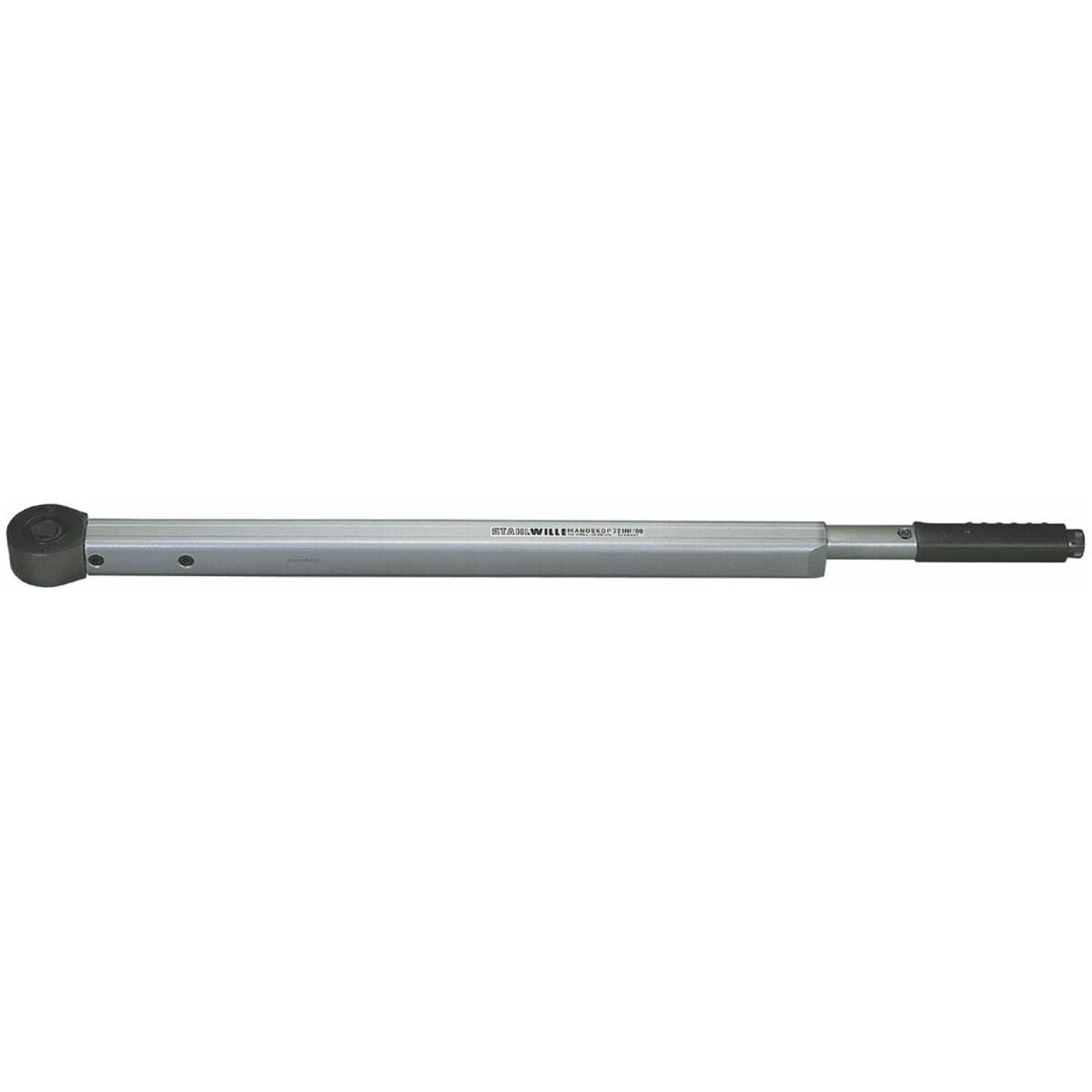

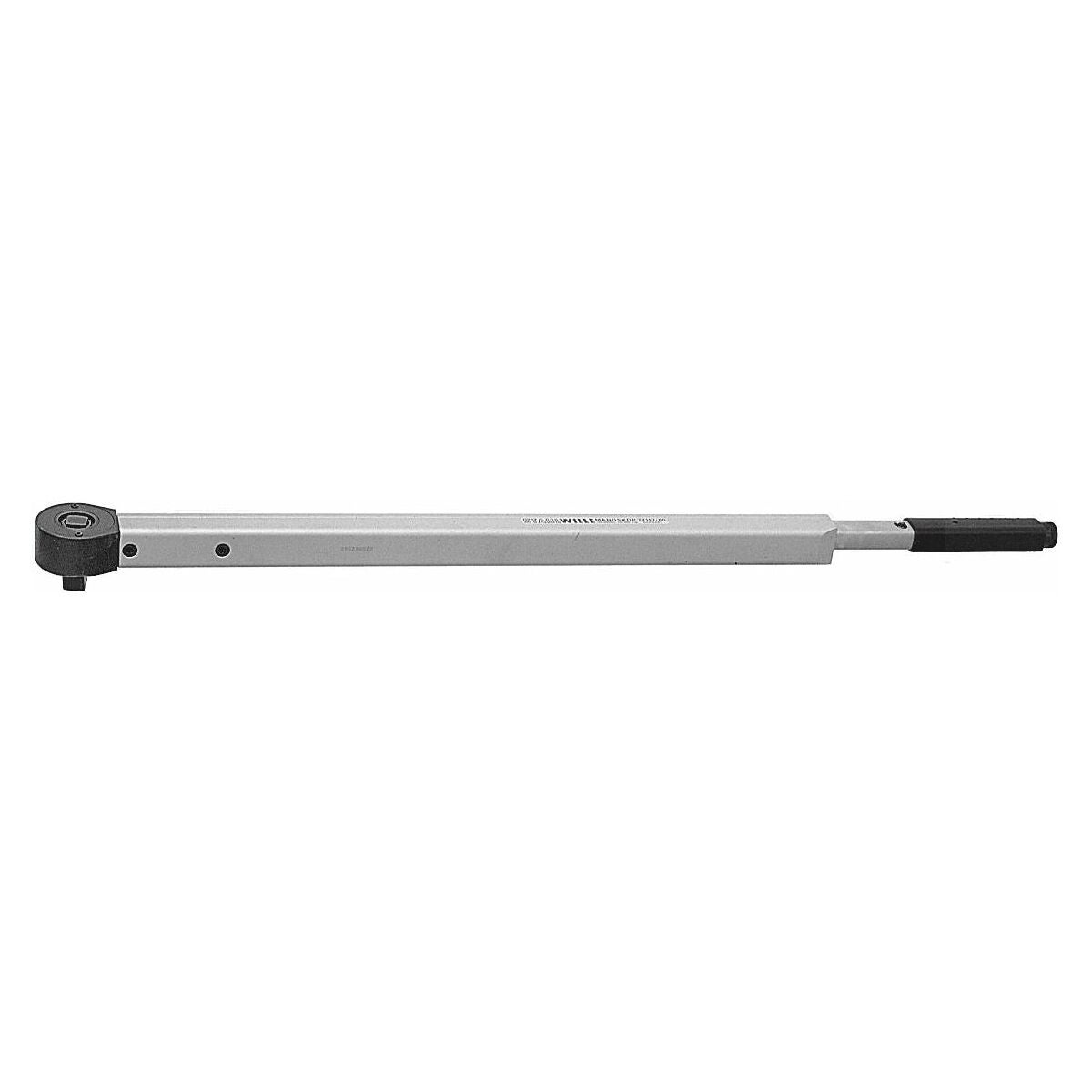

Momentnyckel standard MANOSCOP® 721 med spärrnyckel

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

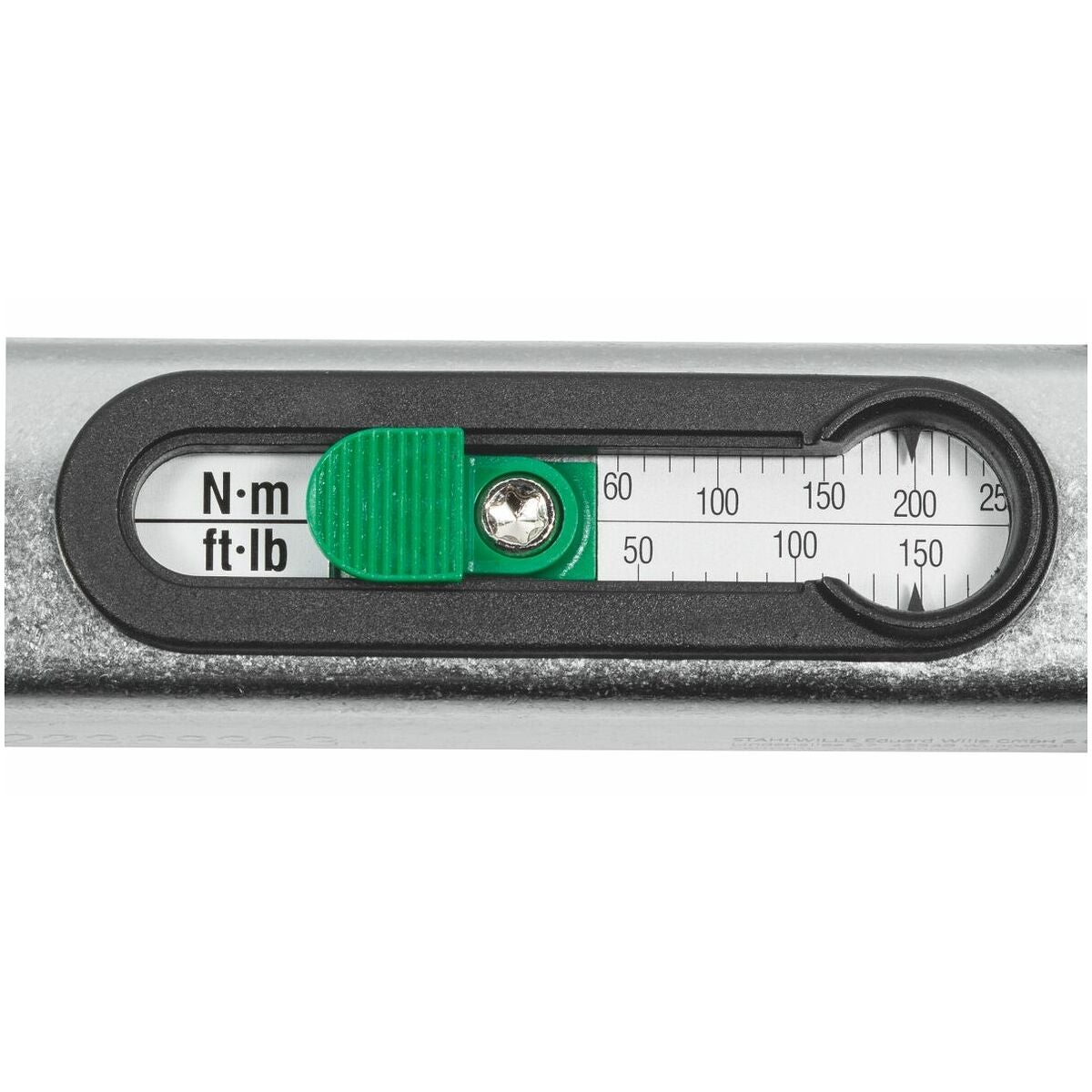

Stabil och kompakt, enarmad momentnyckel med förinställning enligt skala (Nm och lbfft) och automatisk utlösning. Den höga noggrannheten förblir oförändrad även efter tusentals åtdragningar, eftersom alla förslitningsdelar tillverkats av förstklassiga material samtidigt som den böjliga stången belastas mycket kortvarigt. När åtdragningsmomentet uppnåtts återgår stången direkt till viloläge. Hus och handgrepp av stabilt fyrkantrör.
Måttenheter: Nm, lbfft.

Skärdata

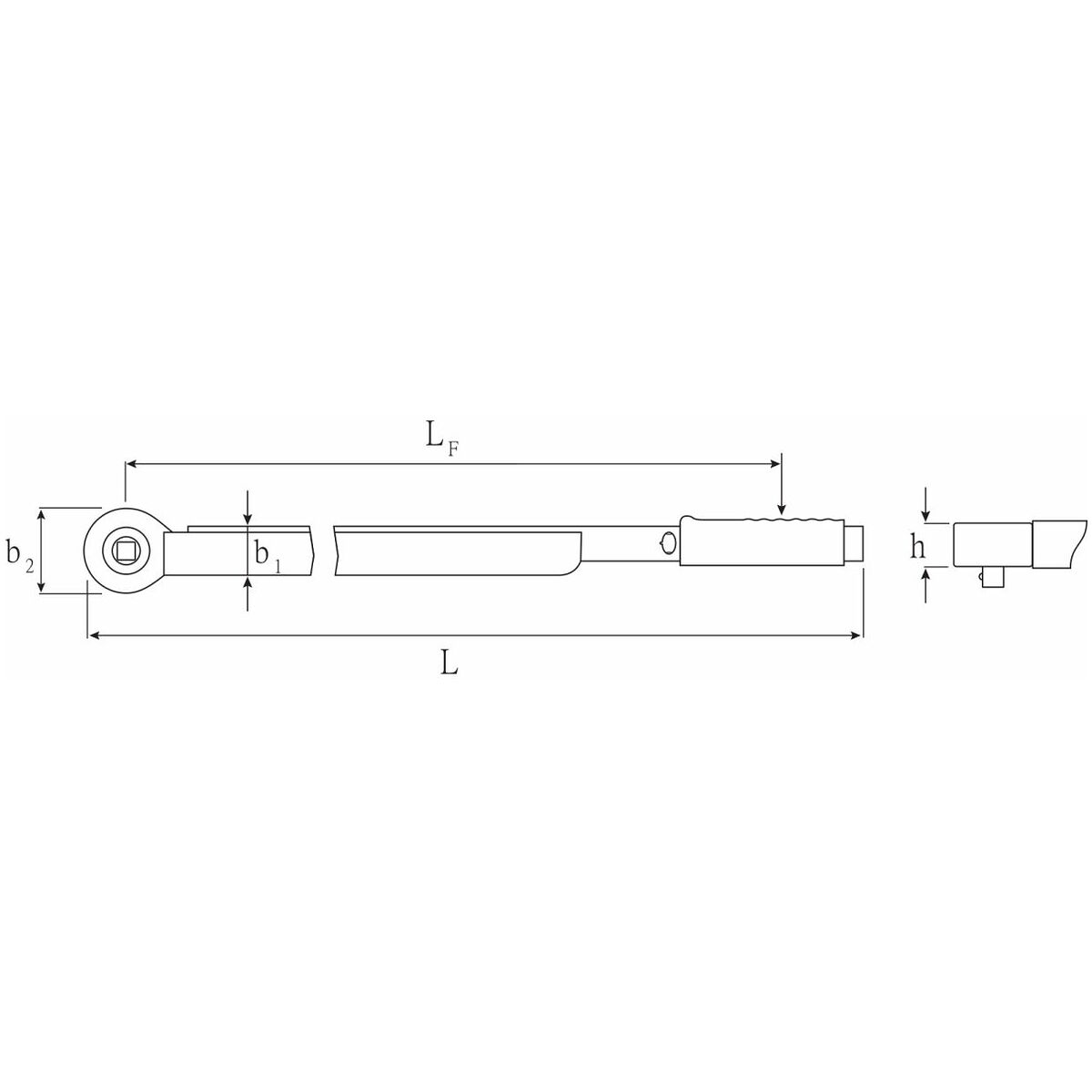

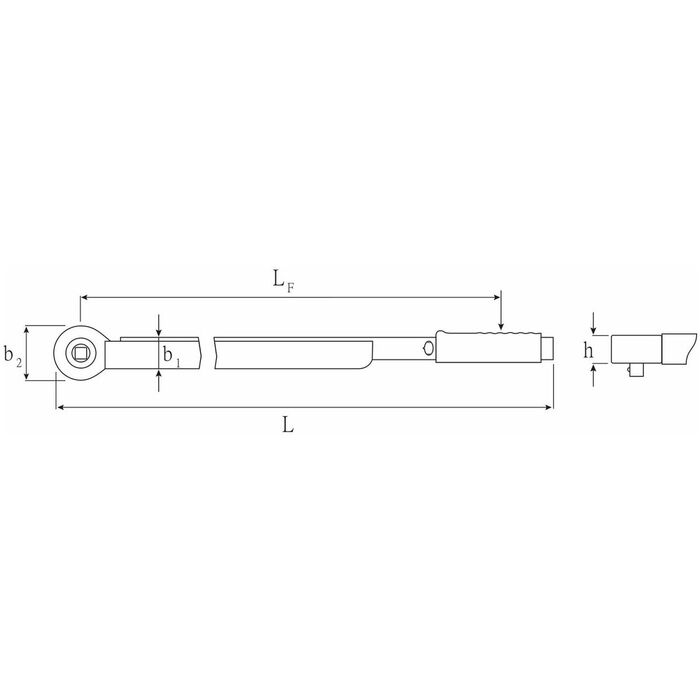

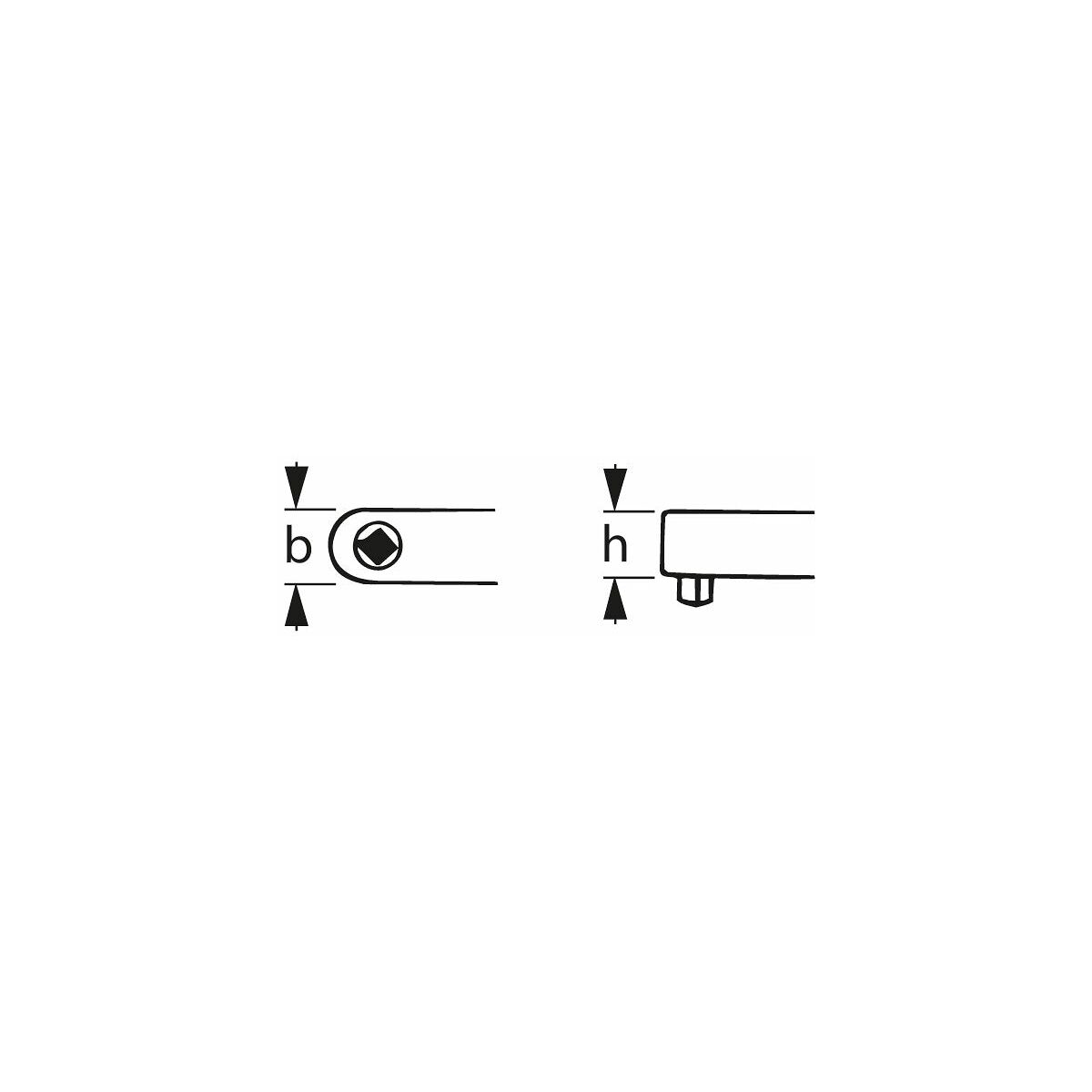

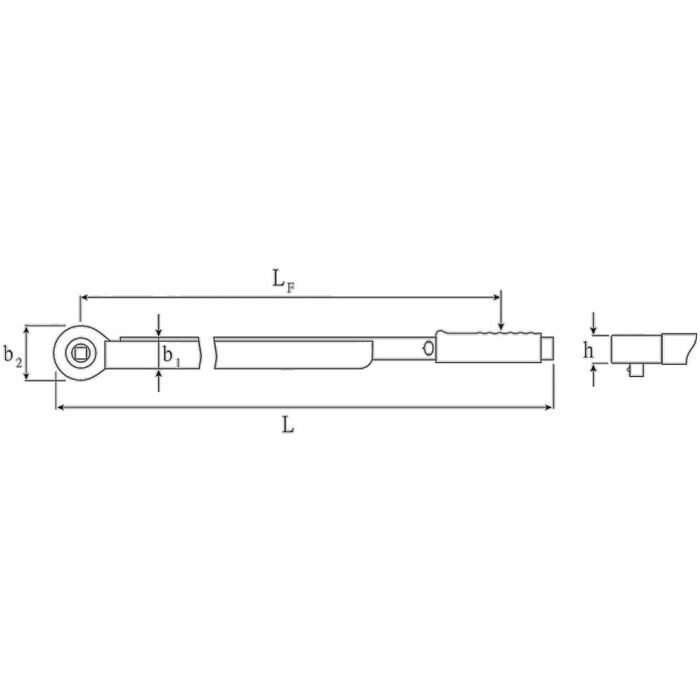

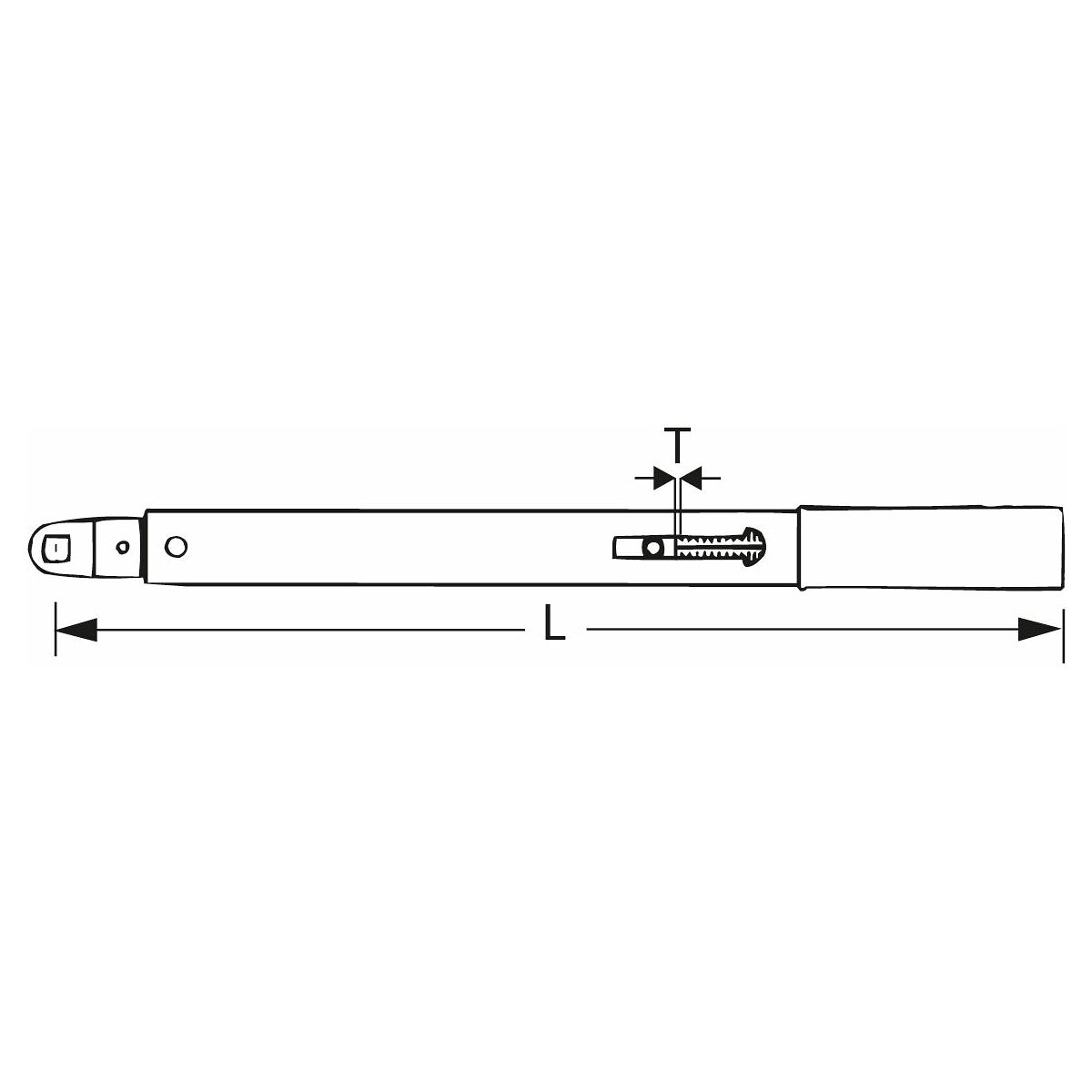

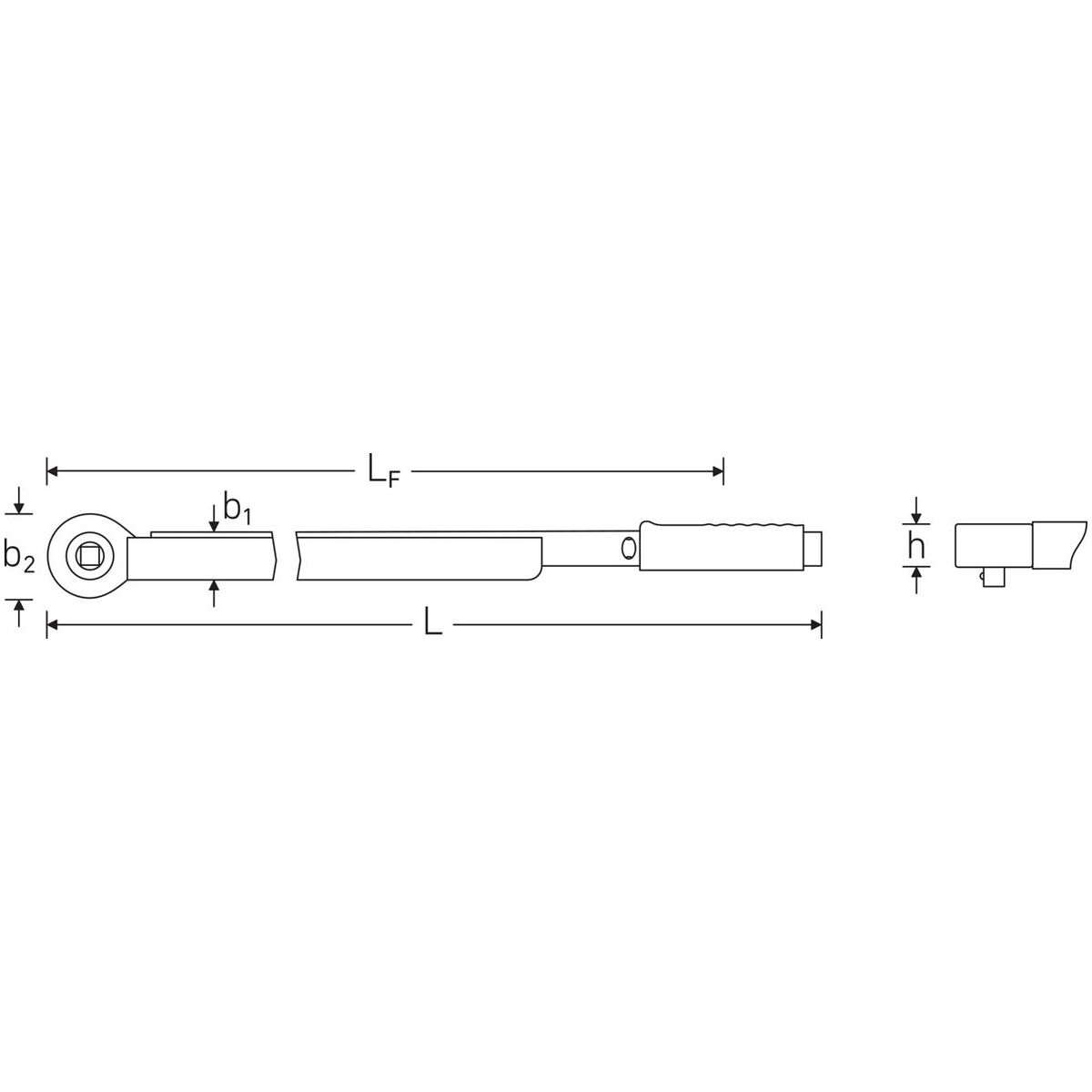

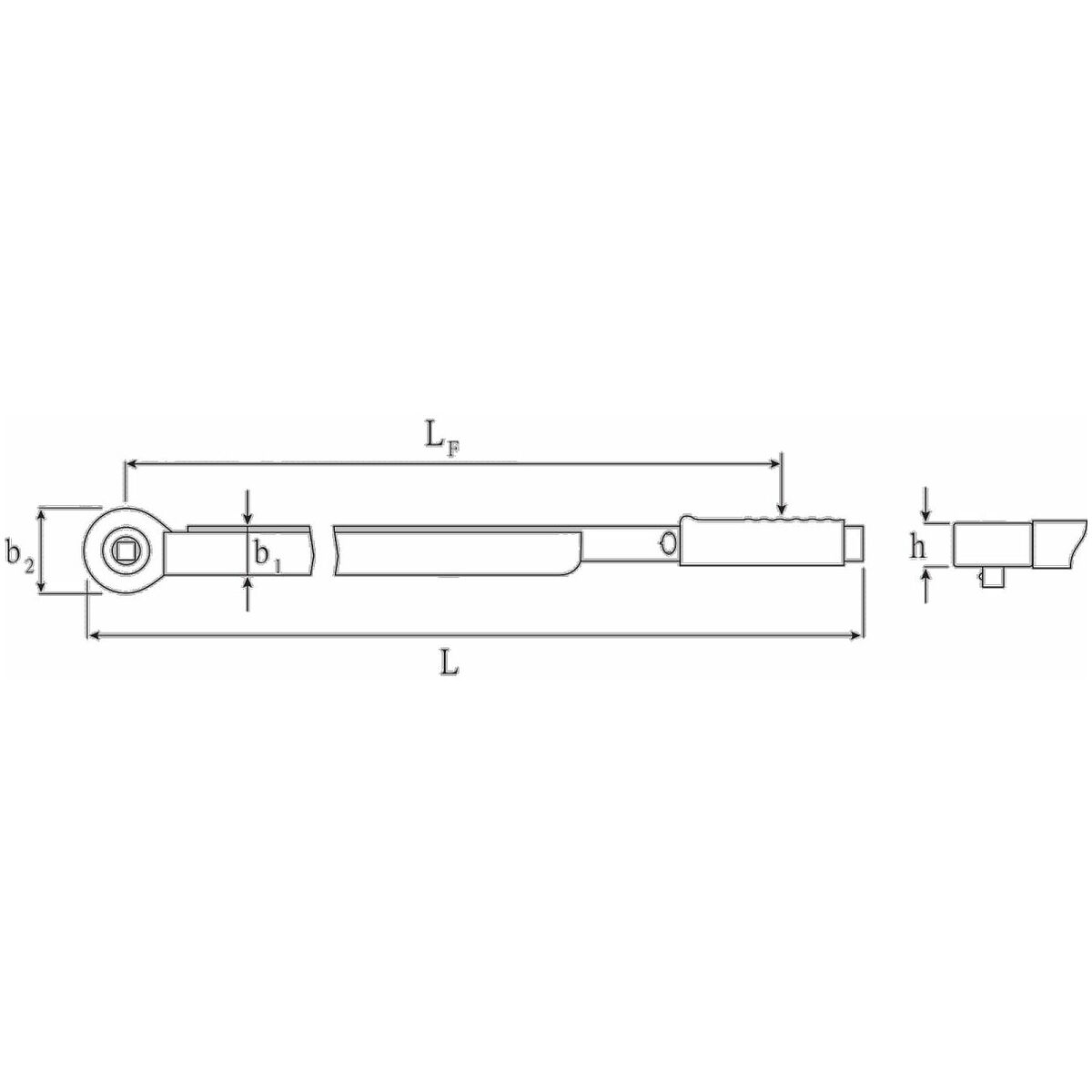

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När det inställda värdet nåtts utlöser momentnyckeln'signalanordningen' (touch-ljud) och är däreftergenast klar för fortsatt arbete.

Användningsdata
Snabbinställningen gör den idealisk för reparationer och mindre seriearbeten.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.Utförande
Med vändbart fyrkantfäste för höger- och vänsterdragning.

Teknisk data

Produktspecifikation
