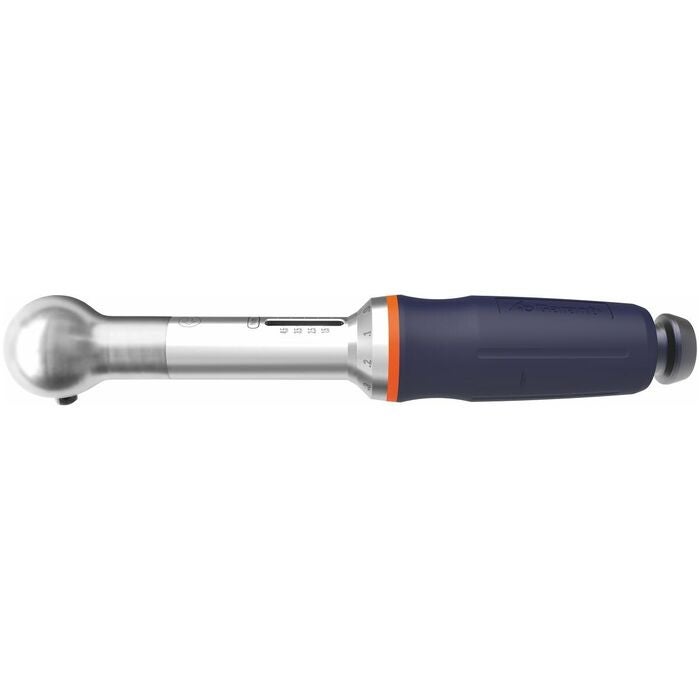

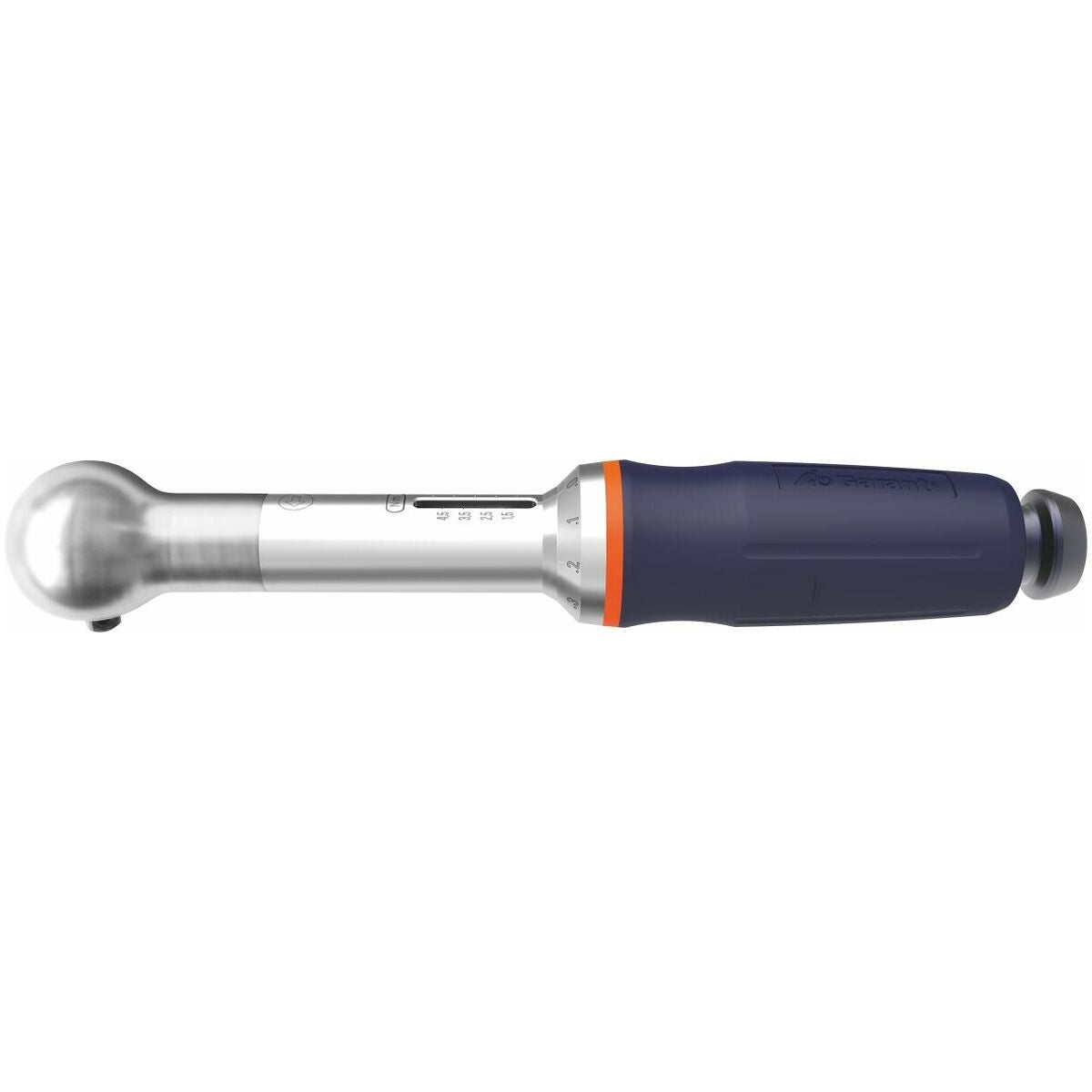

Momentnyckel 'Slipper' med skala

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Noggrannhet
± 6 % av inställt värde.

Utförande
Den patenterade utlösningsmekanismen förhindrar effektivt ofrivillig överdragning.
Enarmad momentnyckel med mikrometerskala och automatisk utlösning. Låsning mot oavsiktlig ändring i handtagsänden. Med inbyggd spärrfunktion.
Måttenheter: Nm.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När det inställda åtdragningsmomentet nås löses nyckeln märkbart ut och är därefter genast klar för fortsatt arbete. Den speciella utlösnings-mekanismen säkerställer att det inställda momentvärdet tillförlitligt nås, men inte överskrids.

Fördel
Kompakt utlösningsmekanism möjliggör arbeten på svåråtkomliga ställen.

Användningsdata
För medelstora till stora modeller.

Teknisk data

Produktspecifikation
