Momentnyckel QuickSelect utan insticksverktyg

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

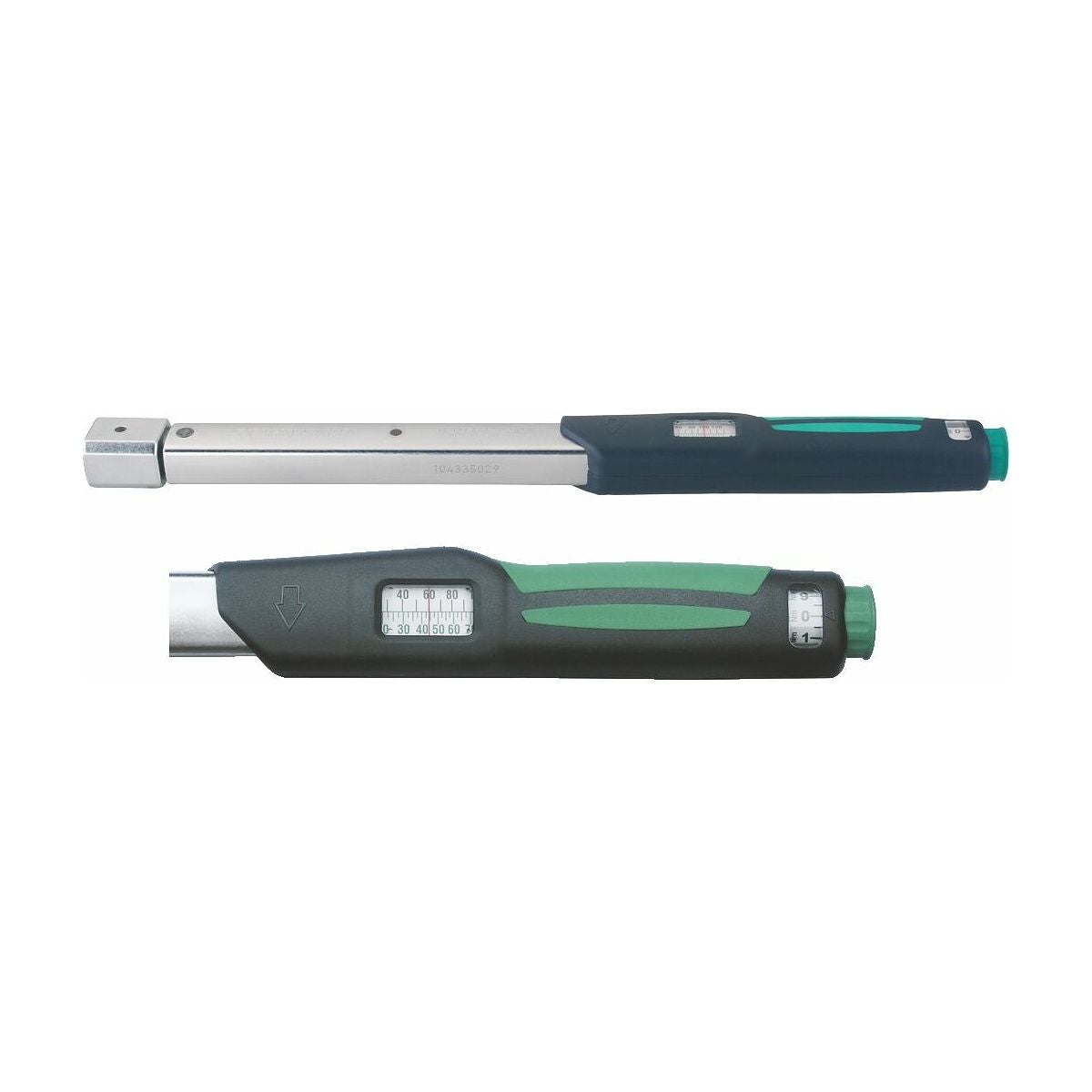

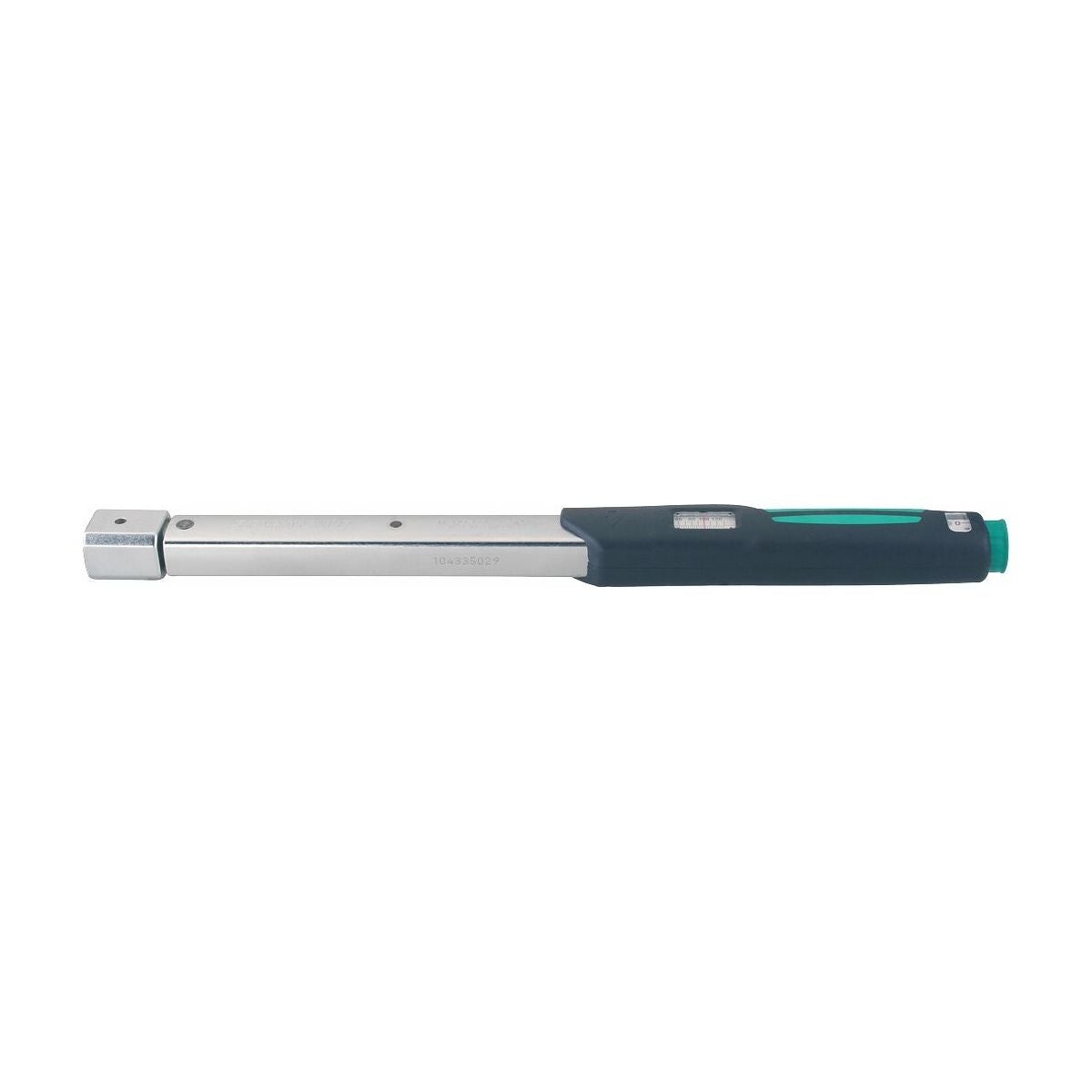

Stabil och kompakt, enarmad momentnyckel med förinställning enligt skala och automatisk utlösning. Den höga noggrannheten förblir oförändrad även efter tusentals åtdragningar, eftersom alla förslitningsdelar tillverkats av förstklassiga material samtidigt som den böjliga stången belastas mycket kortvarigt. Hus och handgrepp av stabilt fyrkantrör. Skalan justerbar i efterhand. Vänsterdragning sker genom att insticksverktyget vänds.

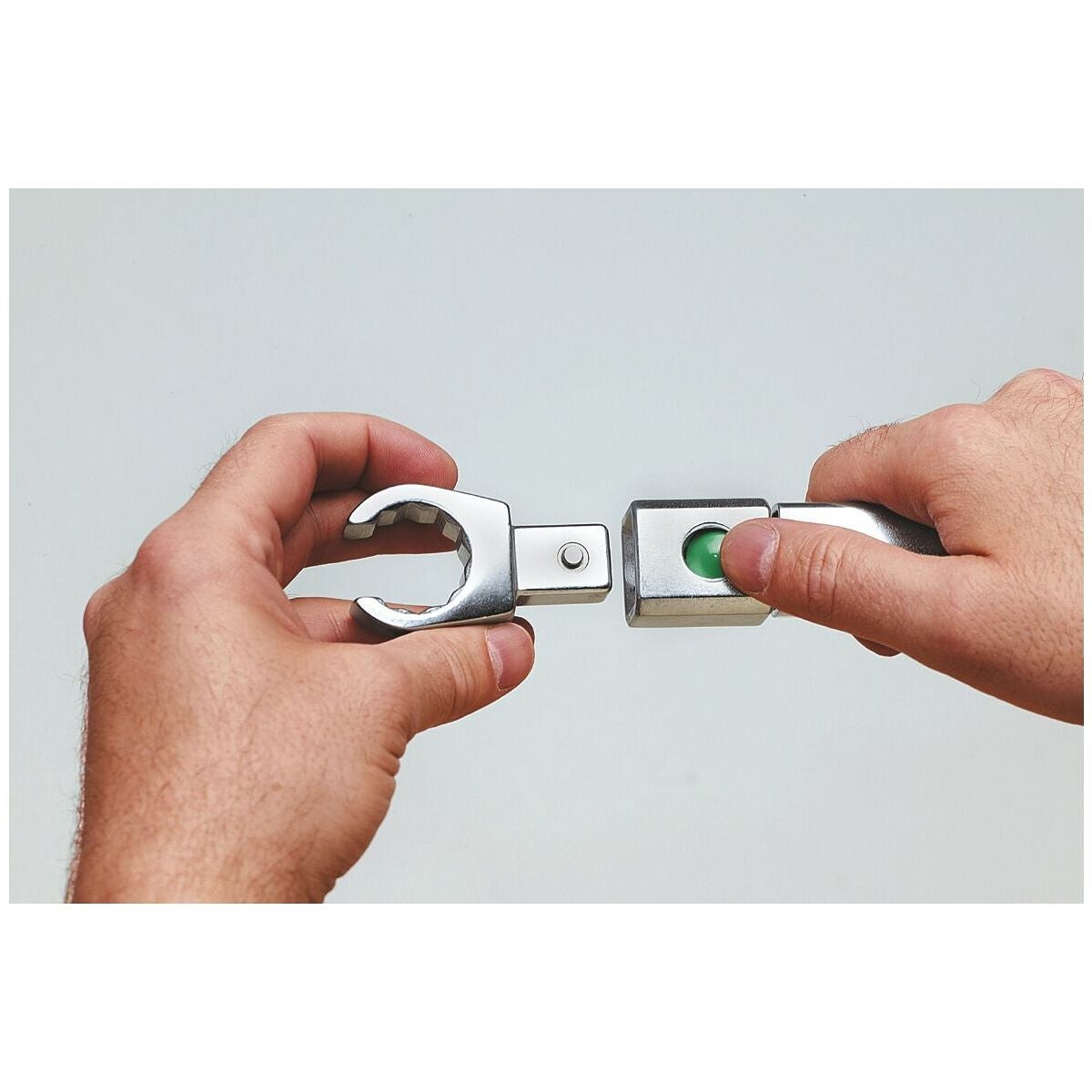

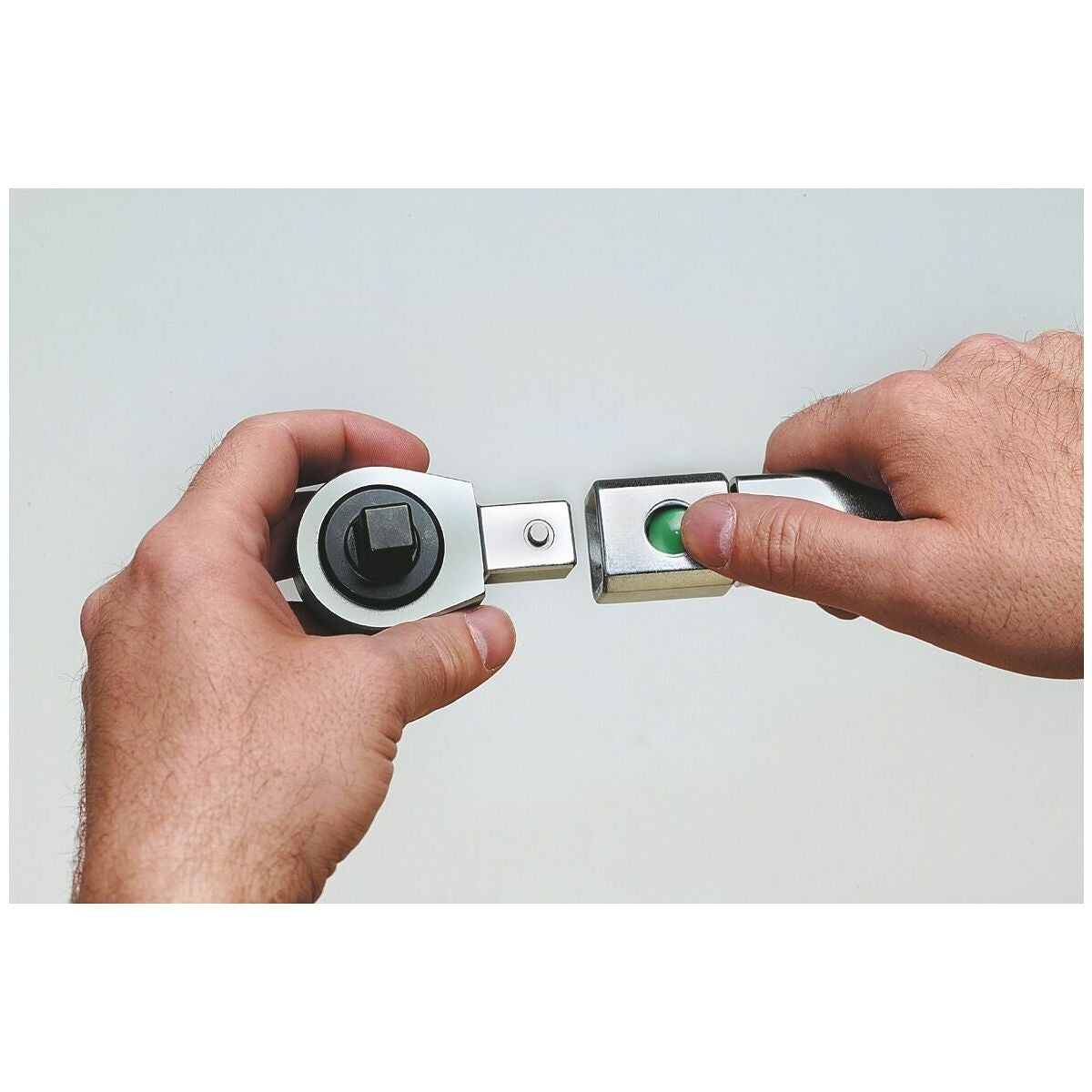

Utan insticksverktyg (grundmodell); passande insticksverktyg, se nr 657582 − 657950.

Skärdata

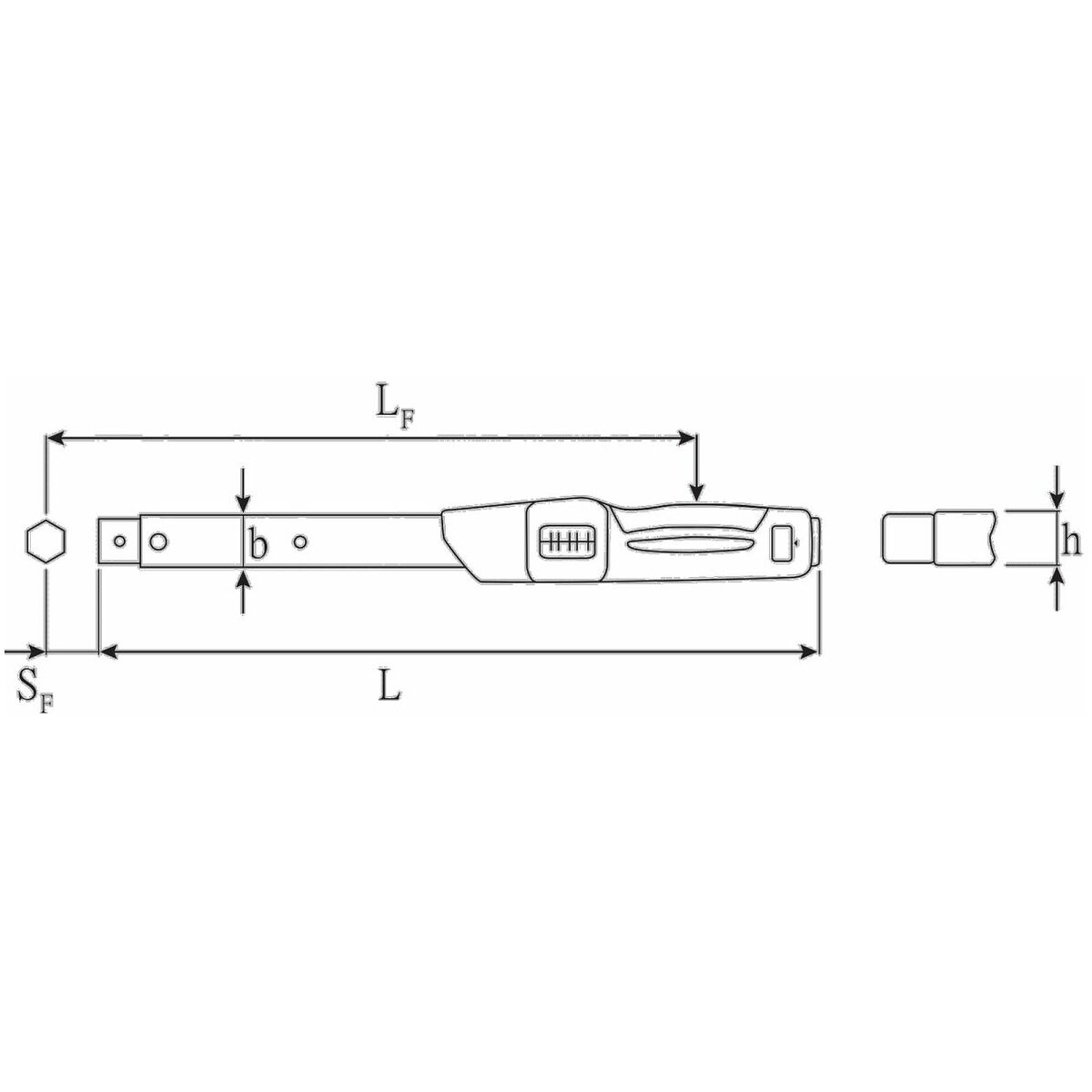

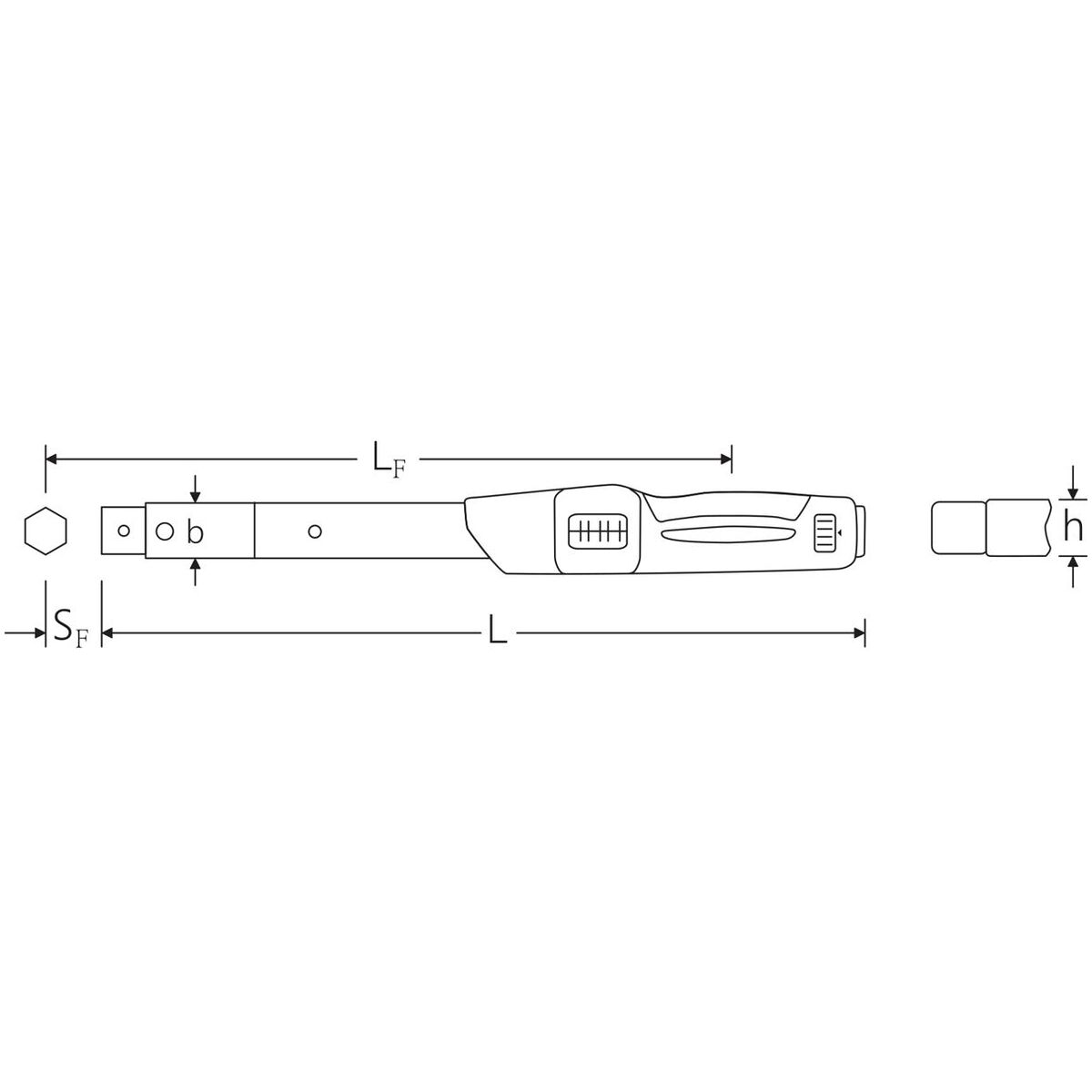

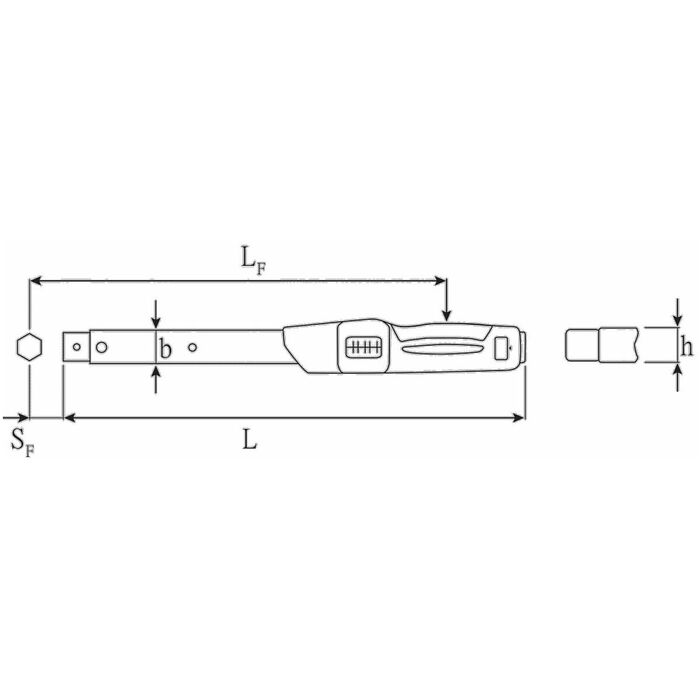

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När det inställda värdet nåtts utlöser momentnyckeln'signalanordningen' (touch-ljud) och är däreftergenast klar för fortsatt arbete.

Fördel

• Ergonomiskt utformat 2K-handtag, motståndskraftigt mot aggressiva vätskor som bränsle, hydraulolja etc.

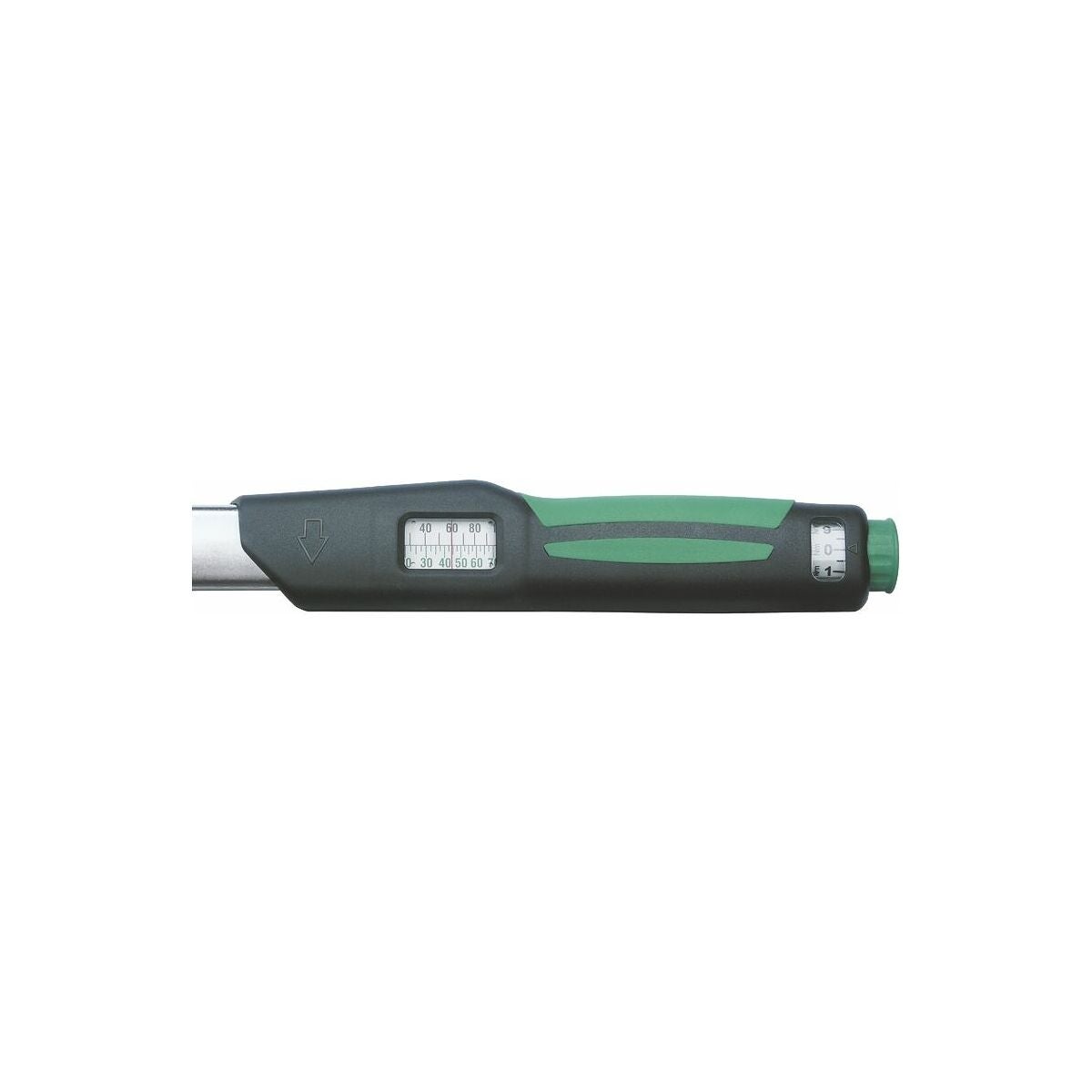

• Ett fönster skyddar inställningsskalan mot smuts och skador.

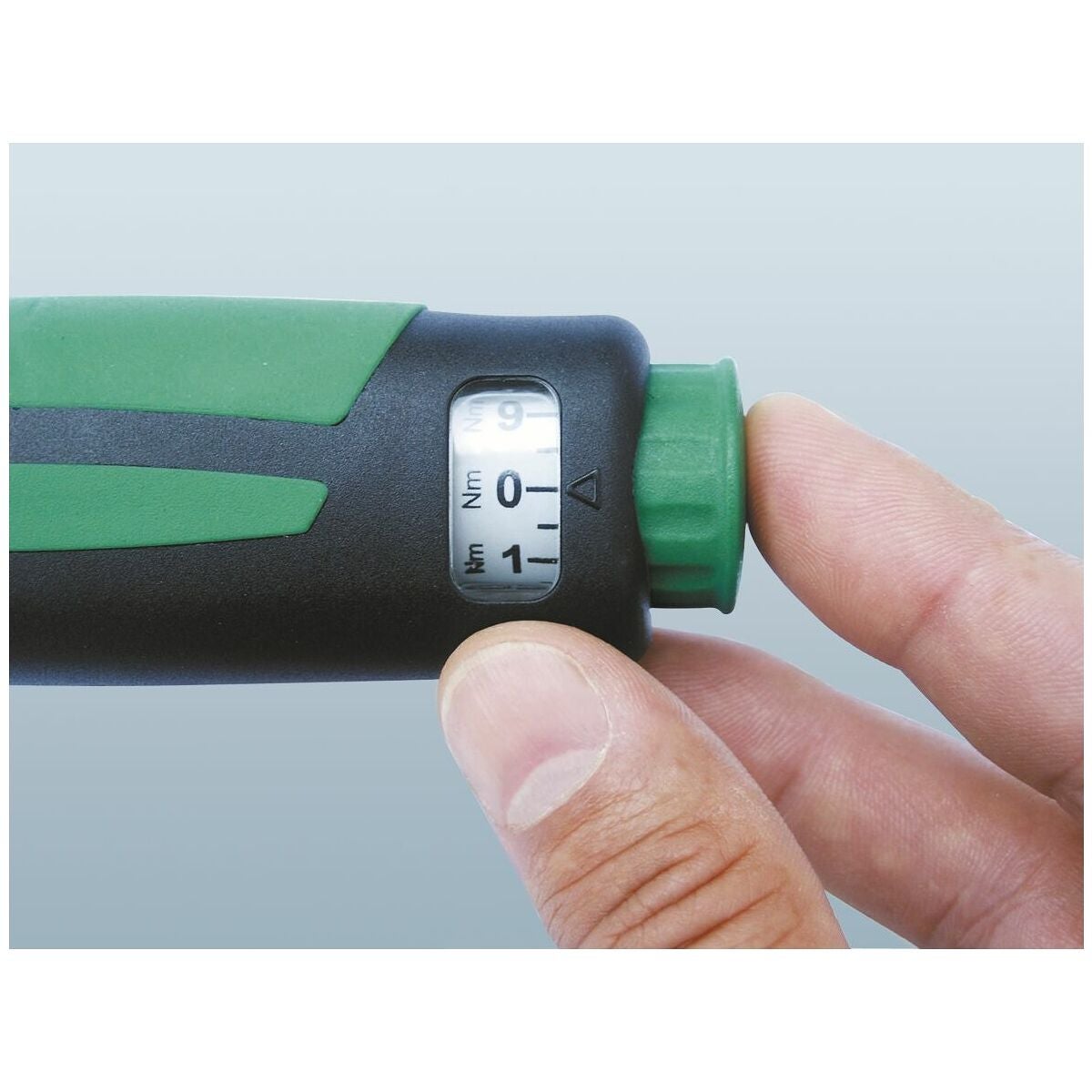

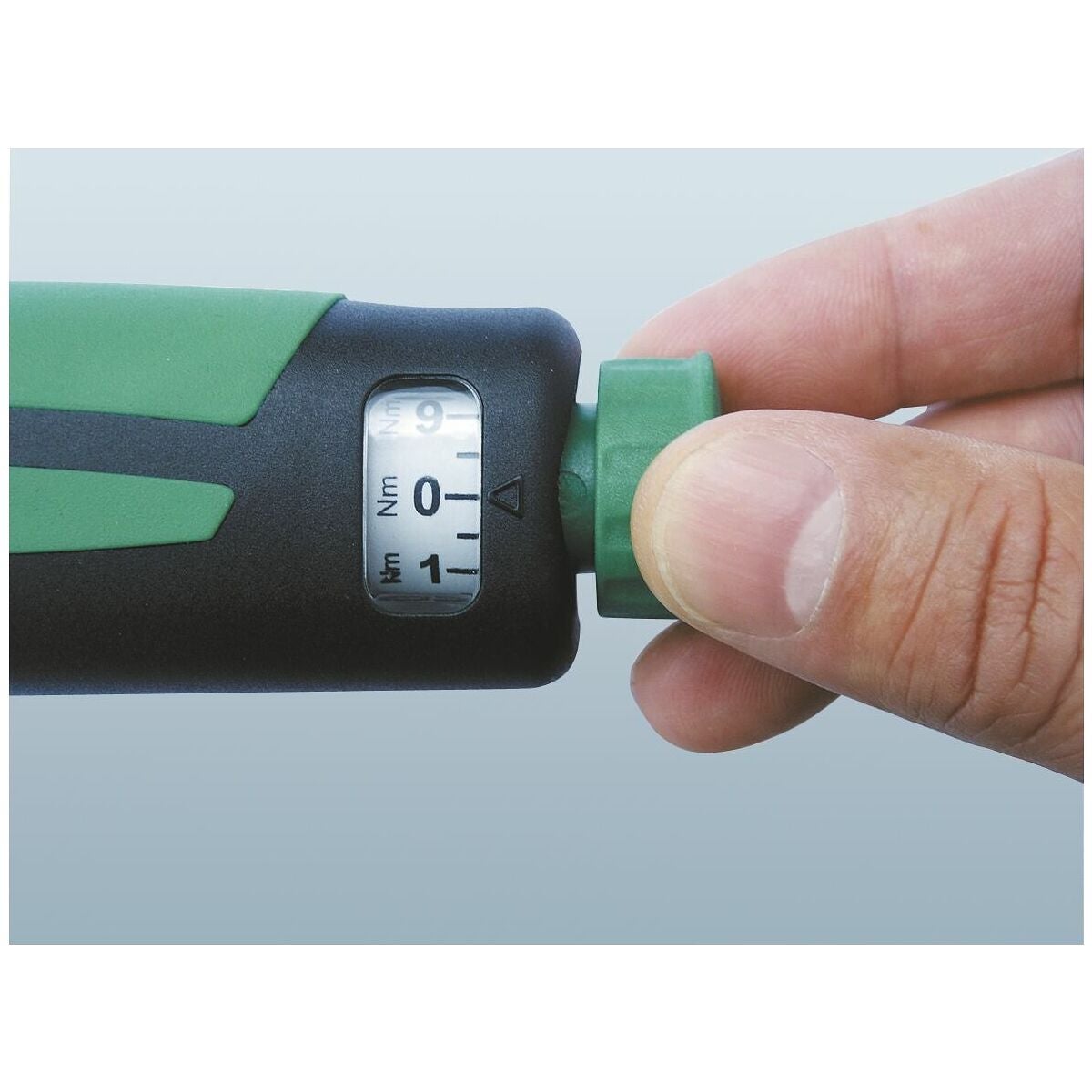

• Snabb, precis och säker inställning: Dra ut knappen, 'vrid' till önskat värde och säkra genom att 'trycka' på knappen. Inställningsknappen är lätt att manövrera, eftersom den saknar fjärderkraft

Användningsdata
Eftersom vridmomentet kan ställas om mycket snabbt är nyckeln idealisk för reparationer och mindre serier.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.Utförande
Måttenheter: Nm, lbfft.

Teknisk data

Produktspecifikation
