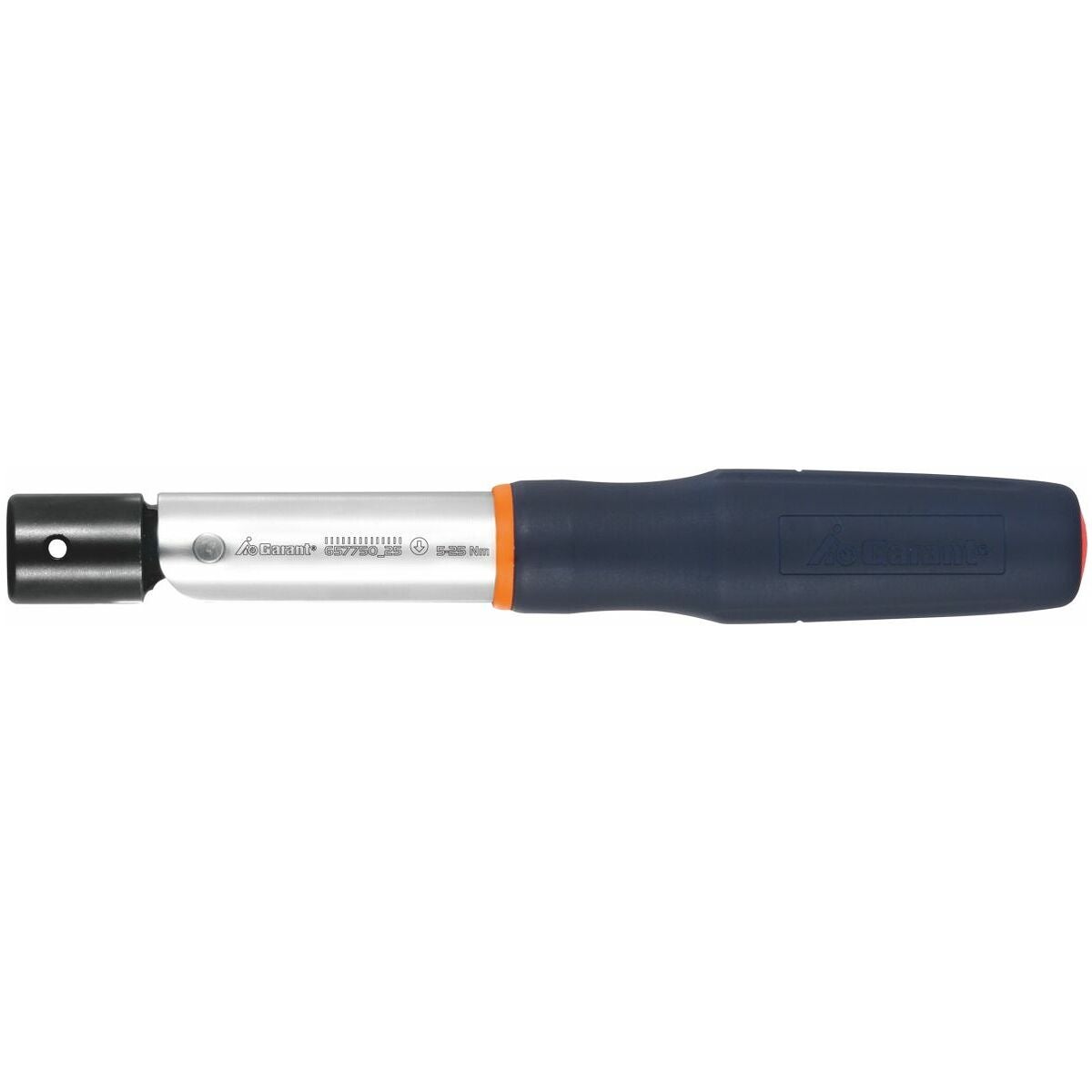

Momentnyckel med vikfunktion utan skala

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

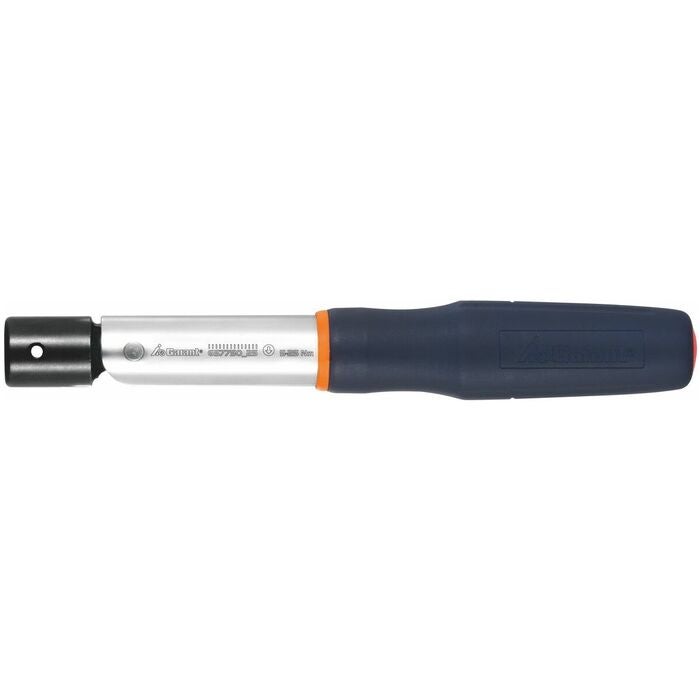

Utförande

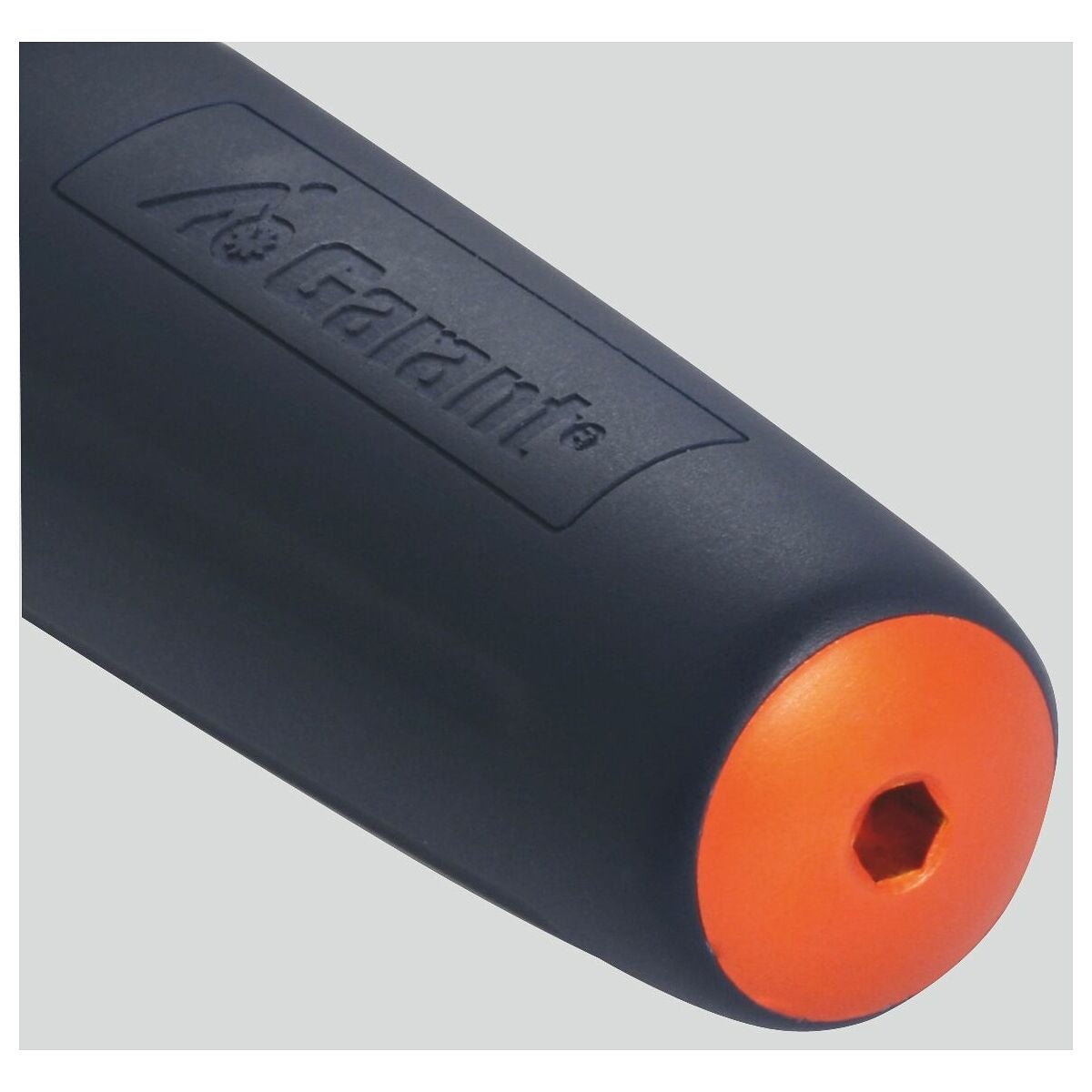

Enarmad momentnyckel utan skala. Nyckeln ställs in med en momentnyckelprovare.

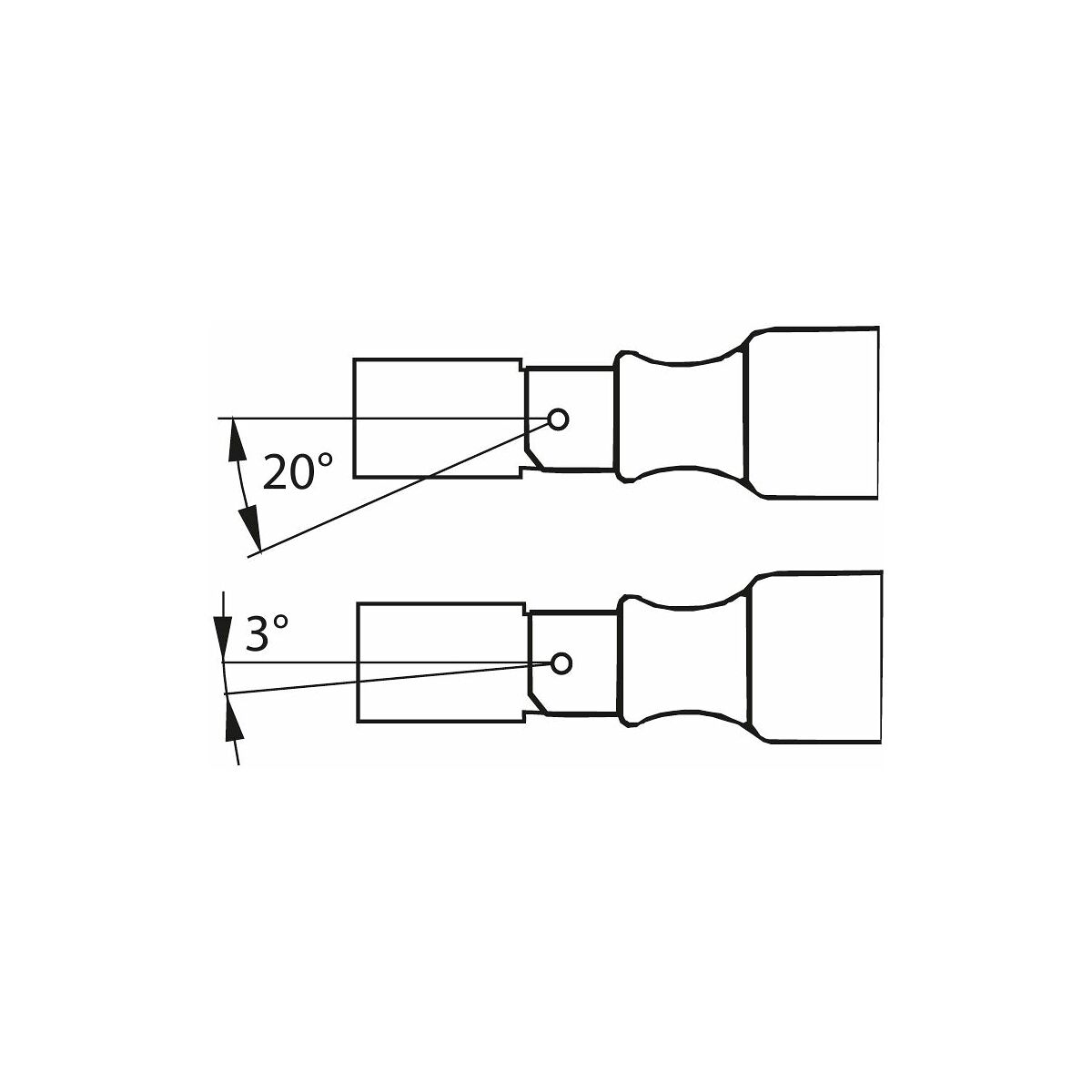

Utlösningen sker genom att nyckeln viker sig, vilket gör oavsiktlig överdragning ytterst osannolik. Vänsterdragning sker genom att insticksverktyget vänds.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
När det inställda åtdragningsmomentet nås löses nyckeln märkbart ut och är därefter genast klar för fortsatt arbete. Långvägsutlösningen indikerar för användaren att det inställda värdet har uppnåtts.

Användningsdata
För kontrollerad dragning till förinställt vridmoment vid seriearbeten.

Anmärkning
Passande insticksverktyg nr 657582 − 657950.
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.
Noggrannhet
± 3 % av inställt värde.

Avsedd användning
Avsedd användning

• Kontrollera före användning att utlösningsvärdet är korrekt inställt och att verktyget sitter fast säkert.
• Placera verktyget så att det inte glider av skruvanslutningen.
• Undvik skarvar eller förlängningar för att förhindra överföringsfel.
• Ta väl hand om momentnyckeln och skydda den från mekanisk, kemisk eller termisk påverkan.
• Se till att de verktyg som används överensstämmer i sitt utförande med alla standarder och att de har en lämplig form och storlek.
• För industri- och privatanvändning.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
• Låt kalibrera och justera det regelbundet.

Olämplig användning

• Överskrid aldrig det maximala värdet för momentnyckeln (t.
• ex.
• vid lossning av rostiga skruvar).
• Använd inte momentnyckeln som slagverktyg.
• Undvik extrema klimatförhållanden som kyla, värme eller luftfuktighet, eftersom dessa kan påverka utlösningens noggrannhet.
• Använd inte egentillverkade specialverktyg eftersom de kan medföra risker.
• Använd verktyg med en maximal belastning som är större än det utlösningsmoment som kan uppnås med momentnyckeln.

Teknisk data

Produktspecifikation
