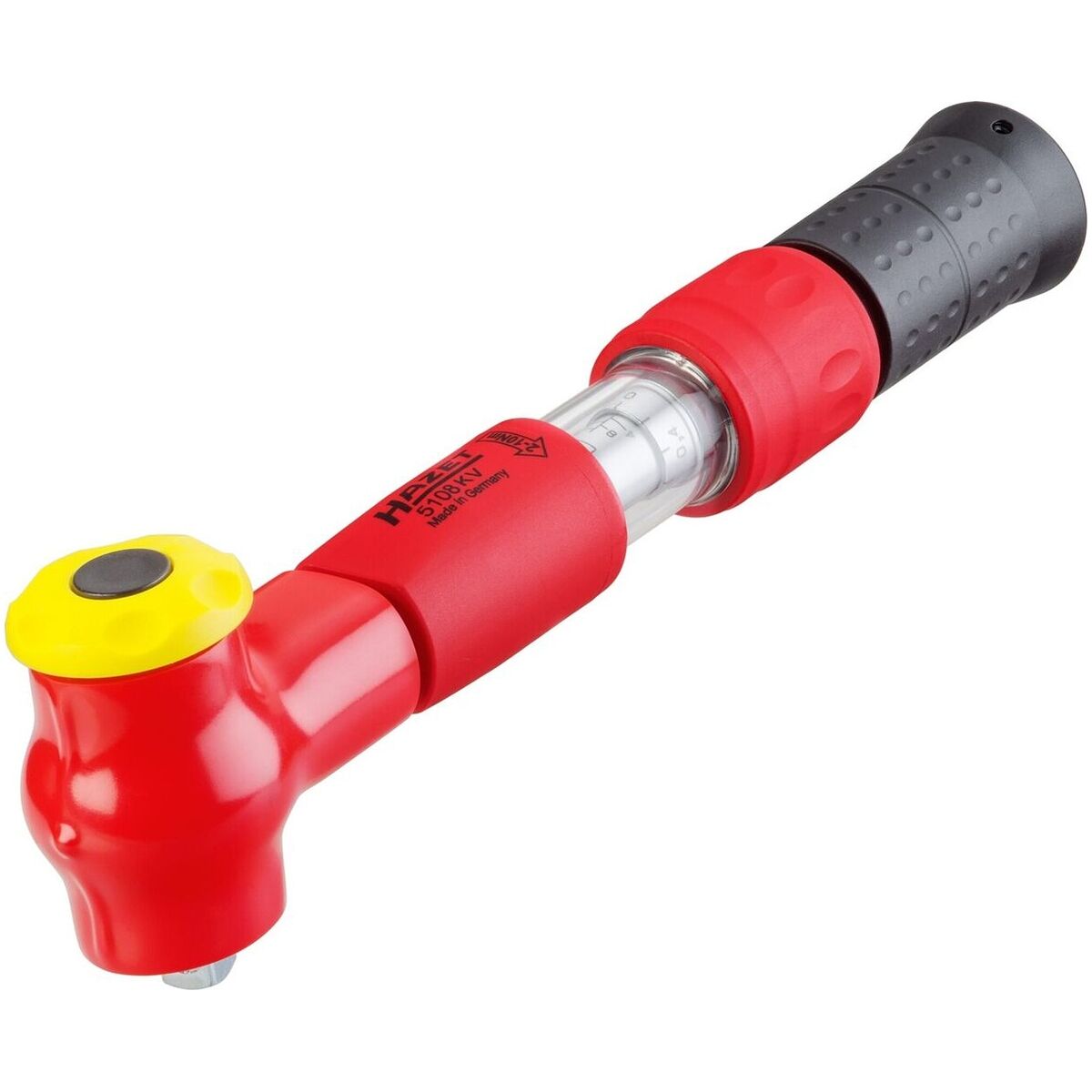

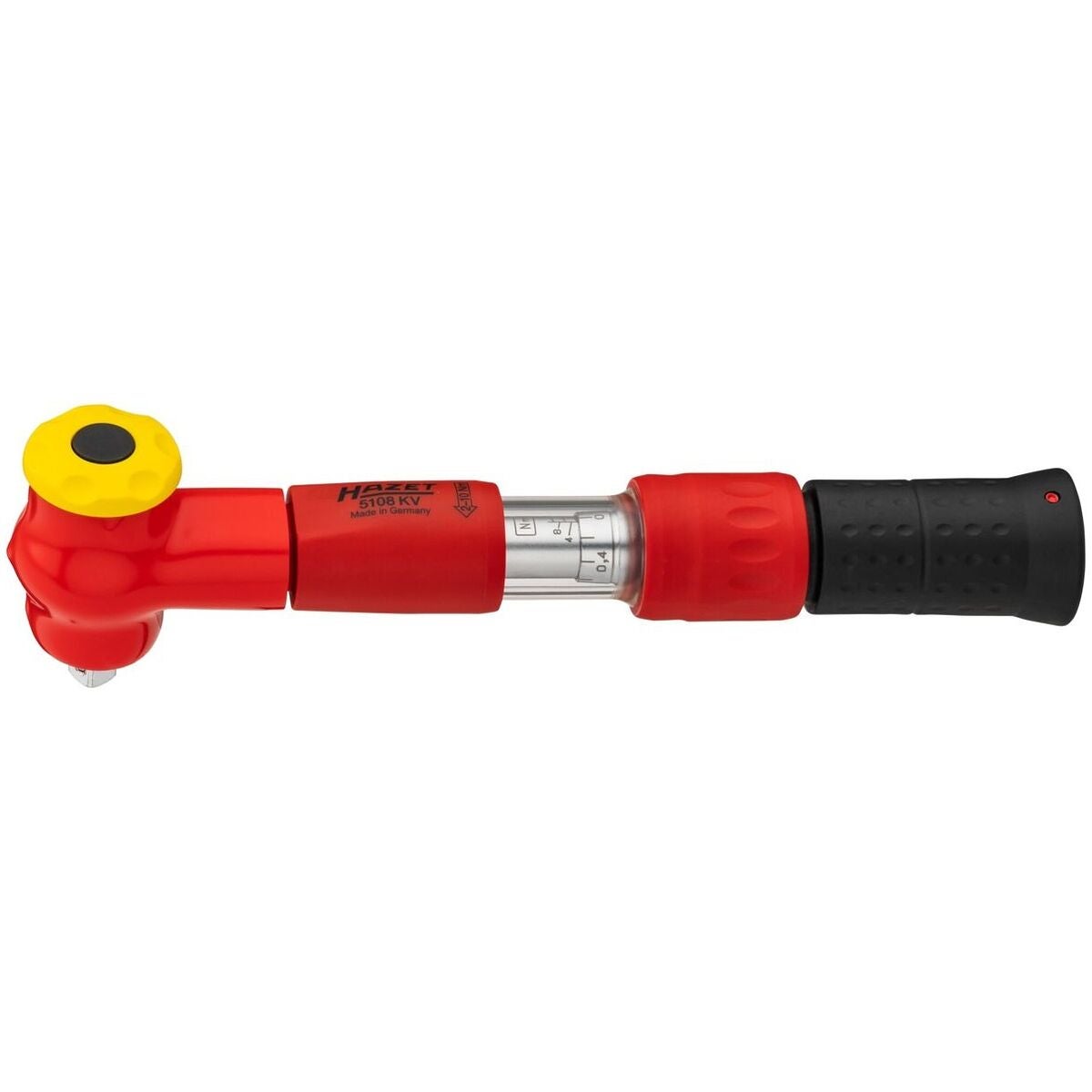

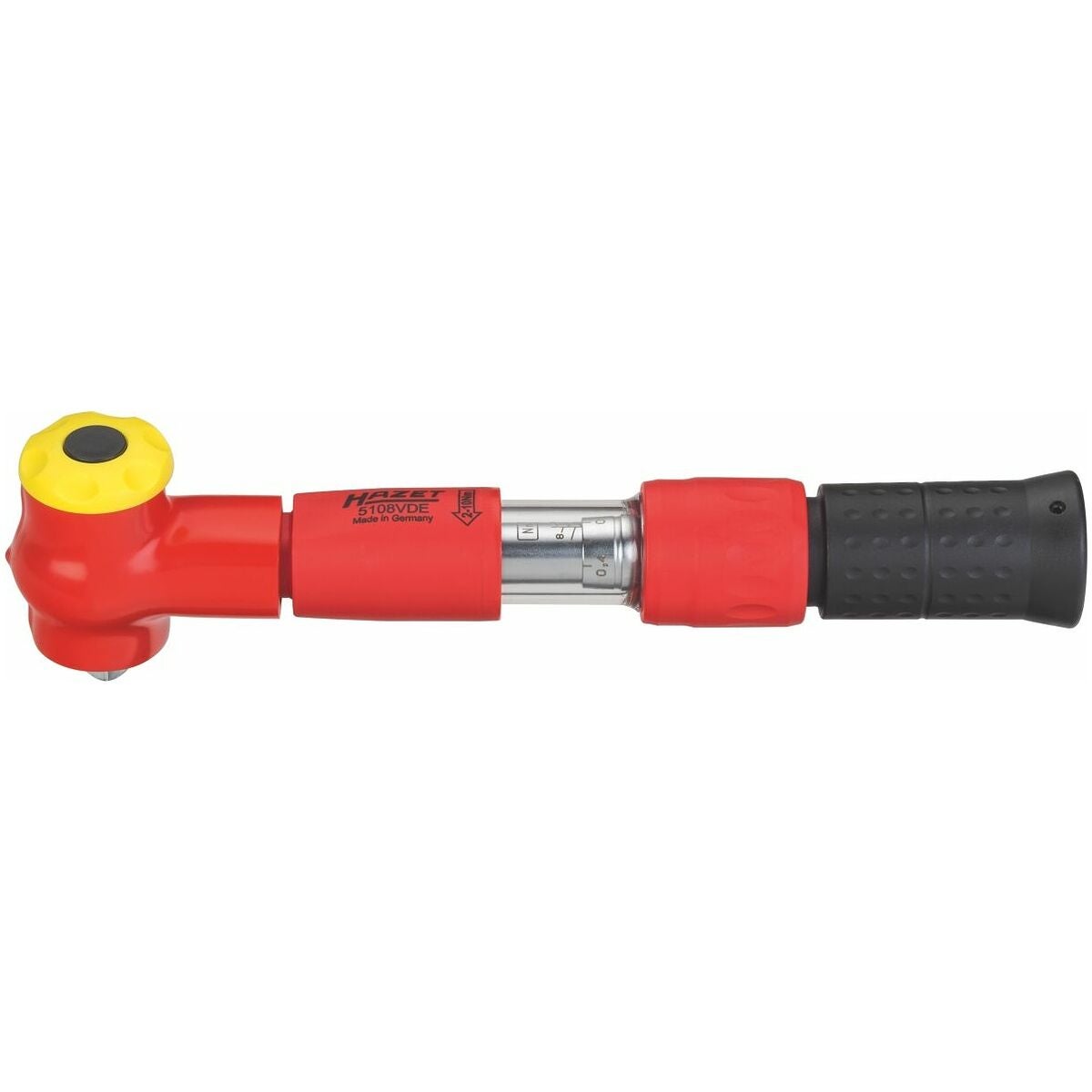

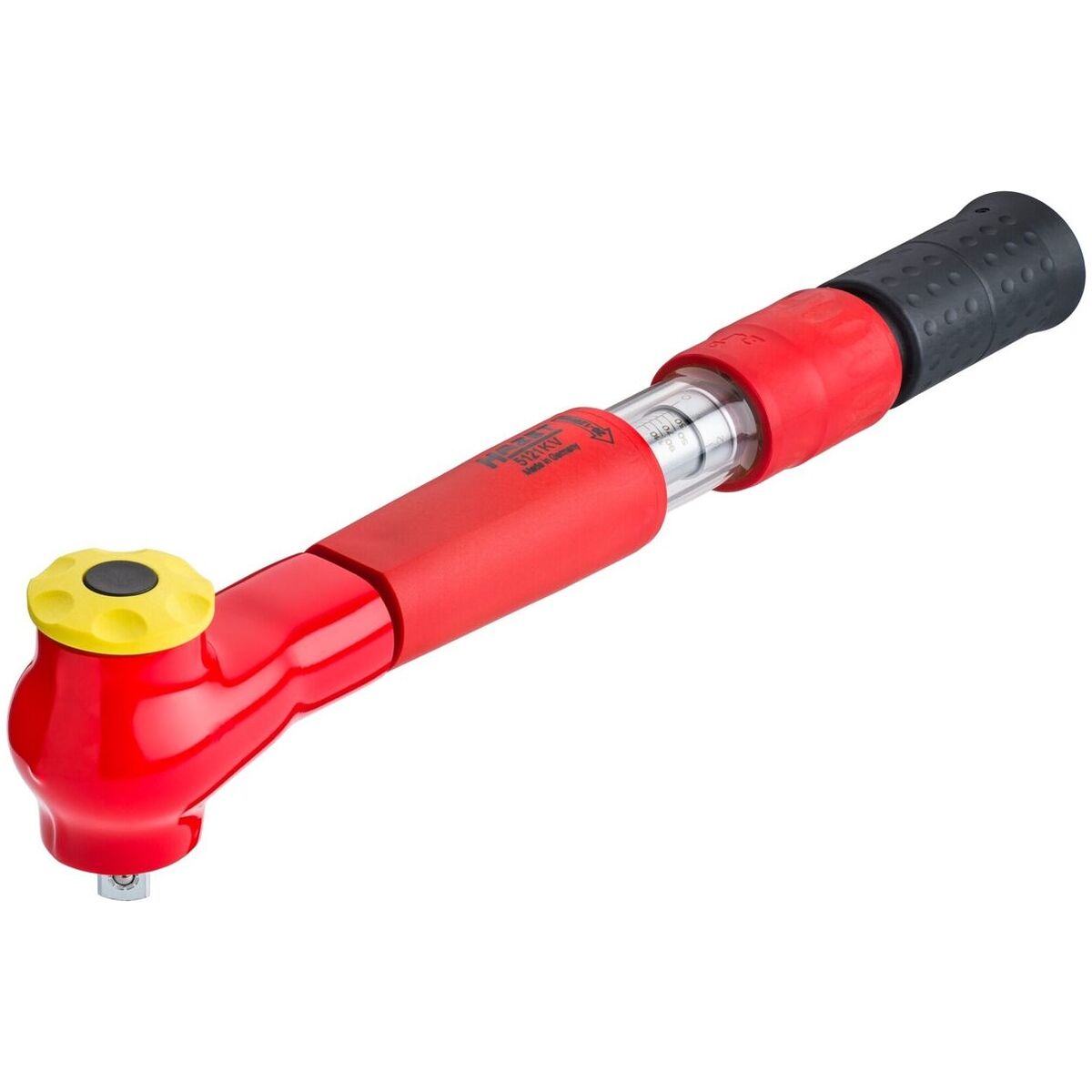

Momentnyckel, helisolerad med vändbart fyrkantfäste

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande
Momentnyckel helisolerad upp till 1000 V enligt SS EN 60900/VDE 0682-201.

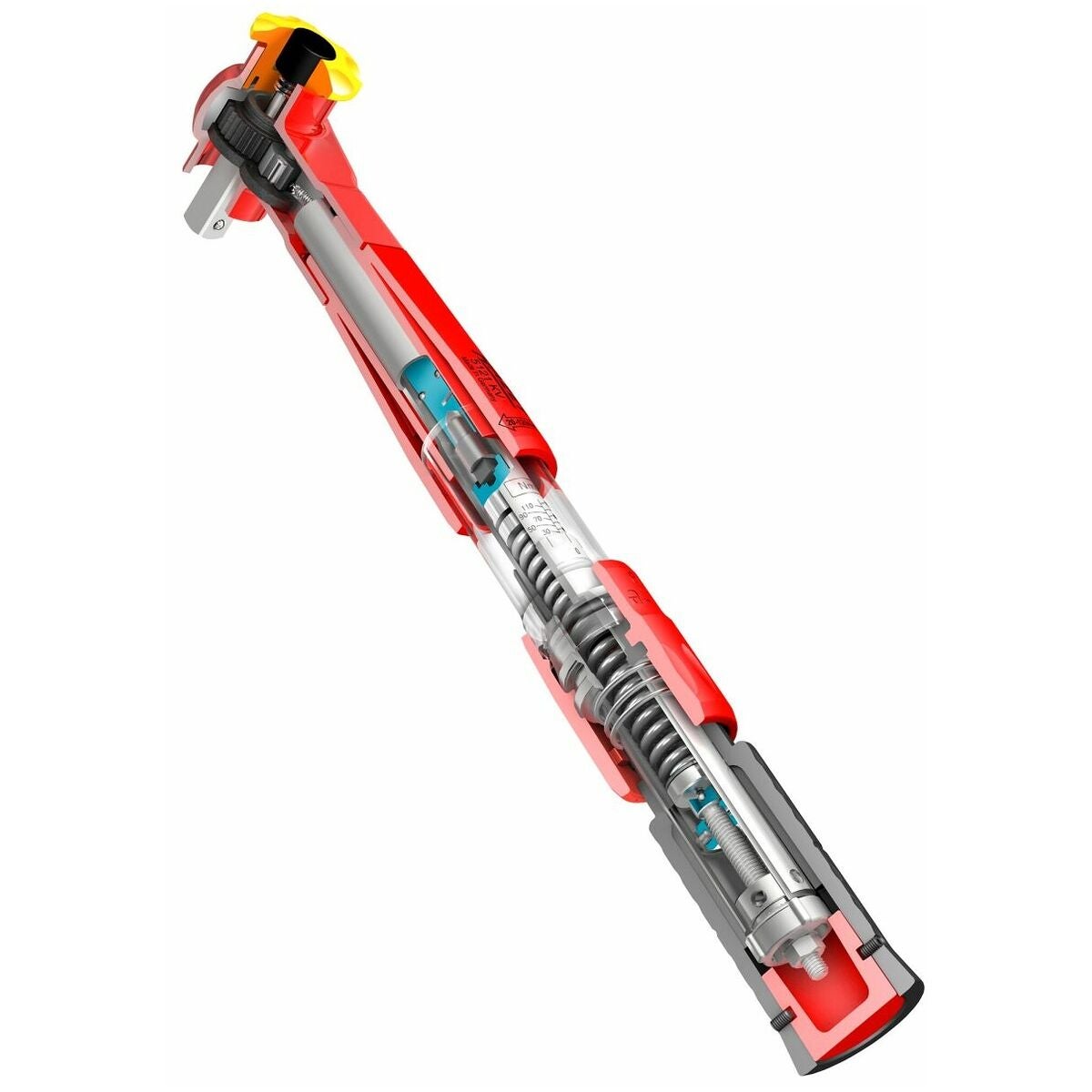

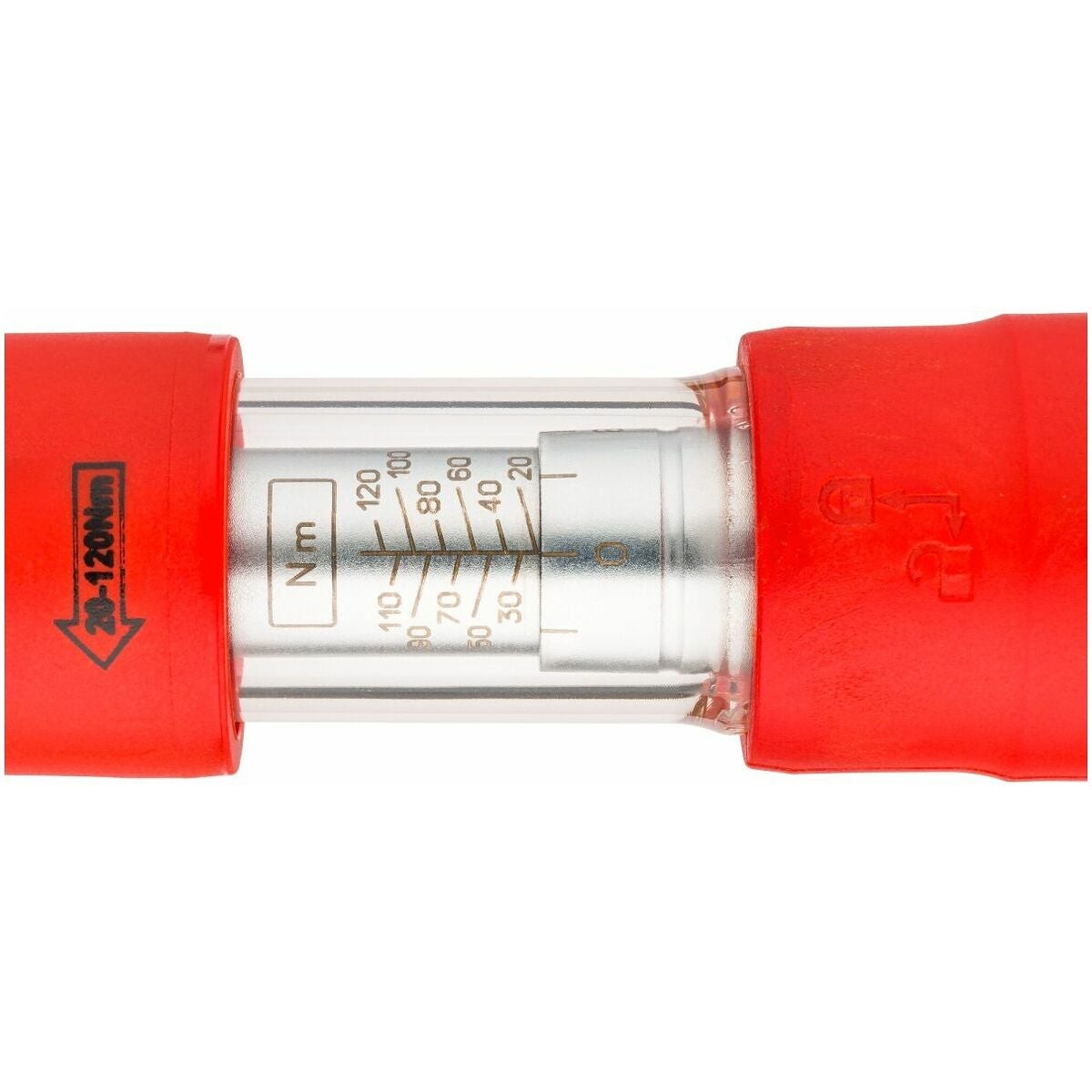

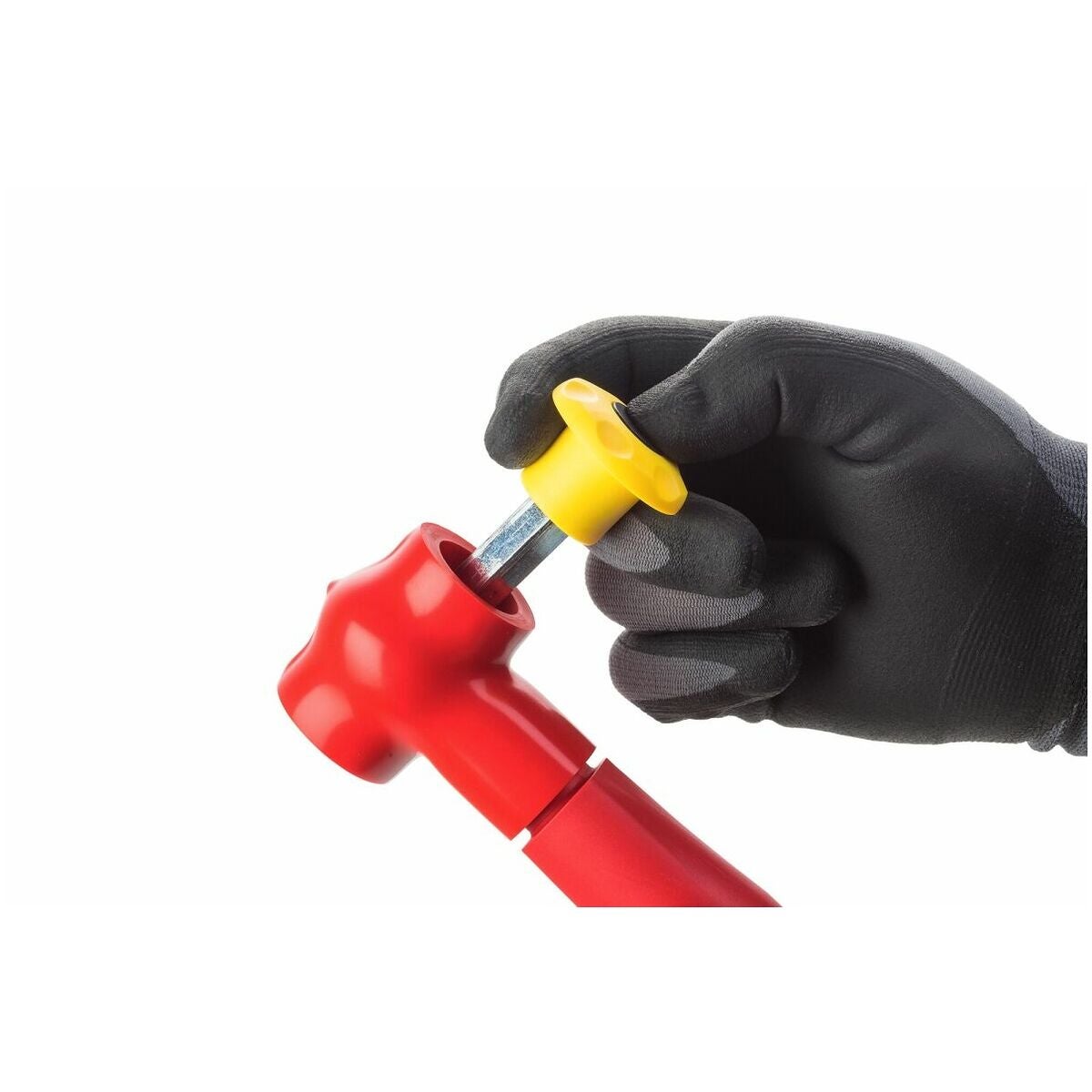

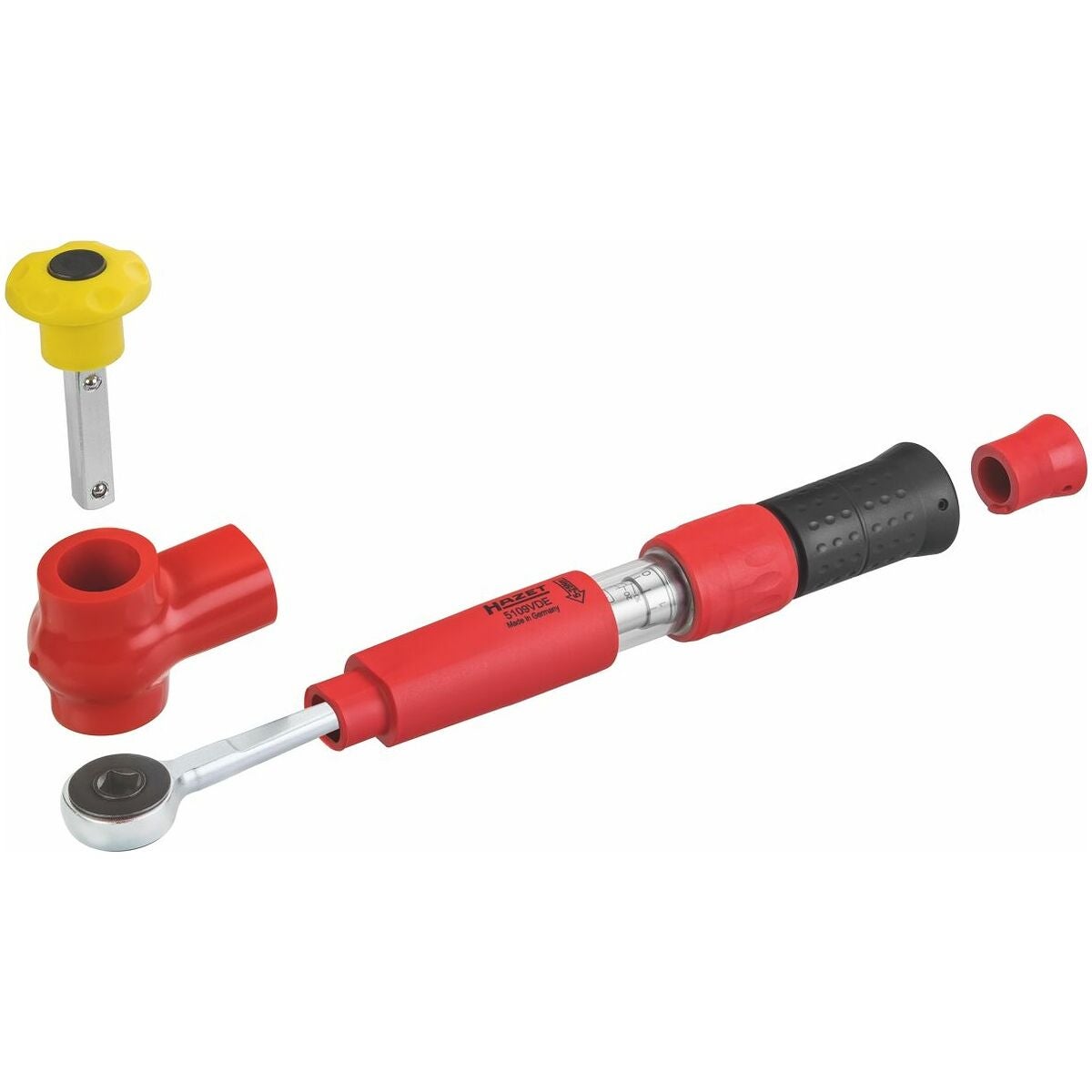

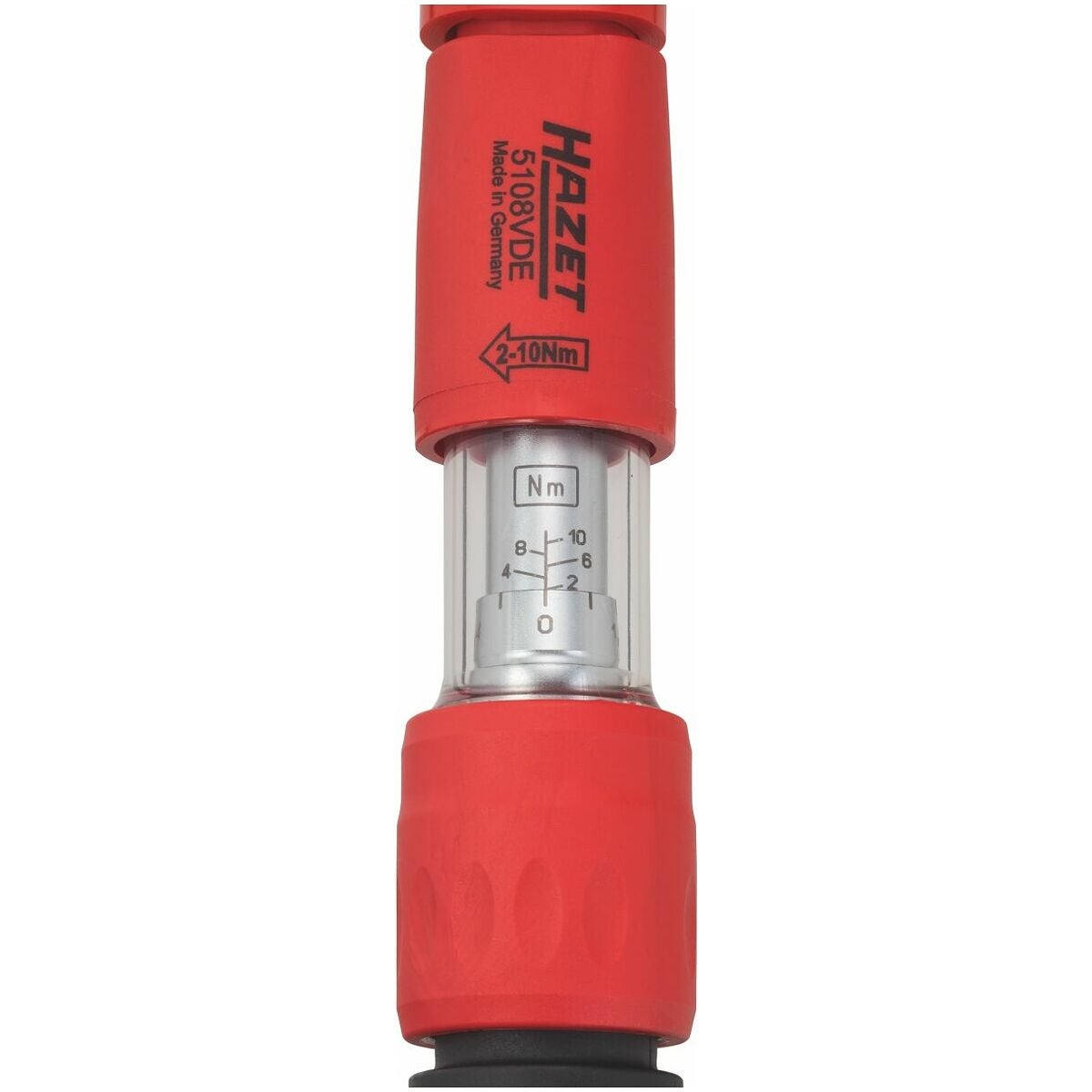

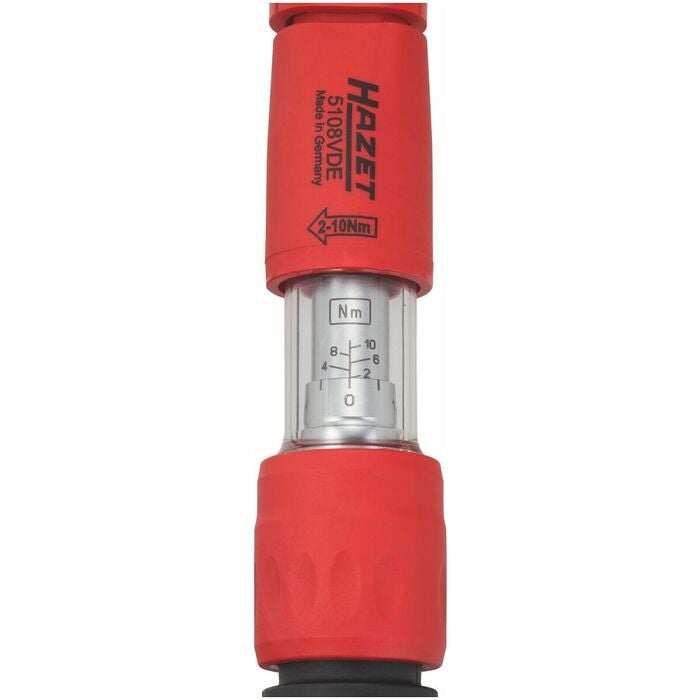

Enarmad momentnyckel, inställbar via skala och med spärr mot oavsiktlig ändring av inställningen. Integrerat spärrskaft, kan genom att fyrkantsbiten ställs om ändras mellan höger- och vänstergång.
Måttenheter: Nm.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

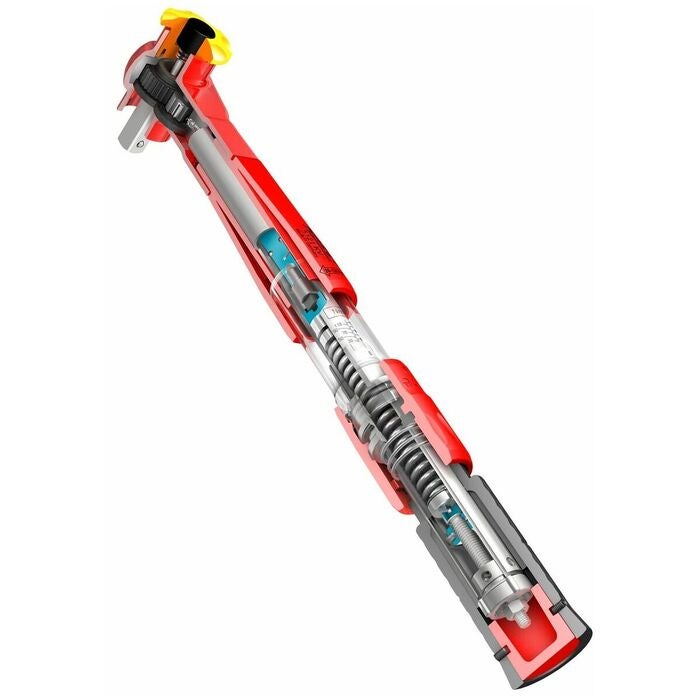

Funktion
När inställt åtdragningsmoment nåtts utlöser momentnyckelns 'signalanordning' (touch-ljud) och är därefter genast klar för fortsatt arbete.

Anmärkning

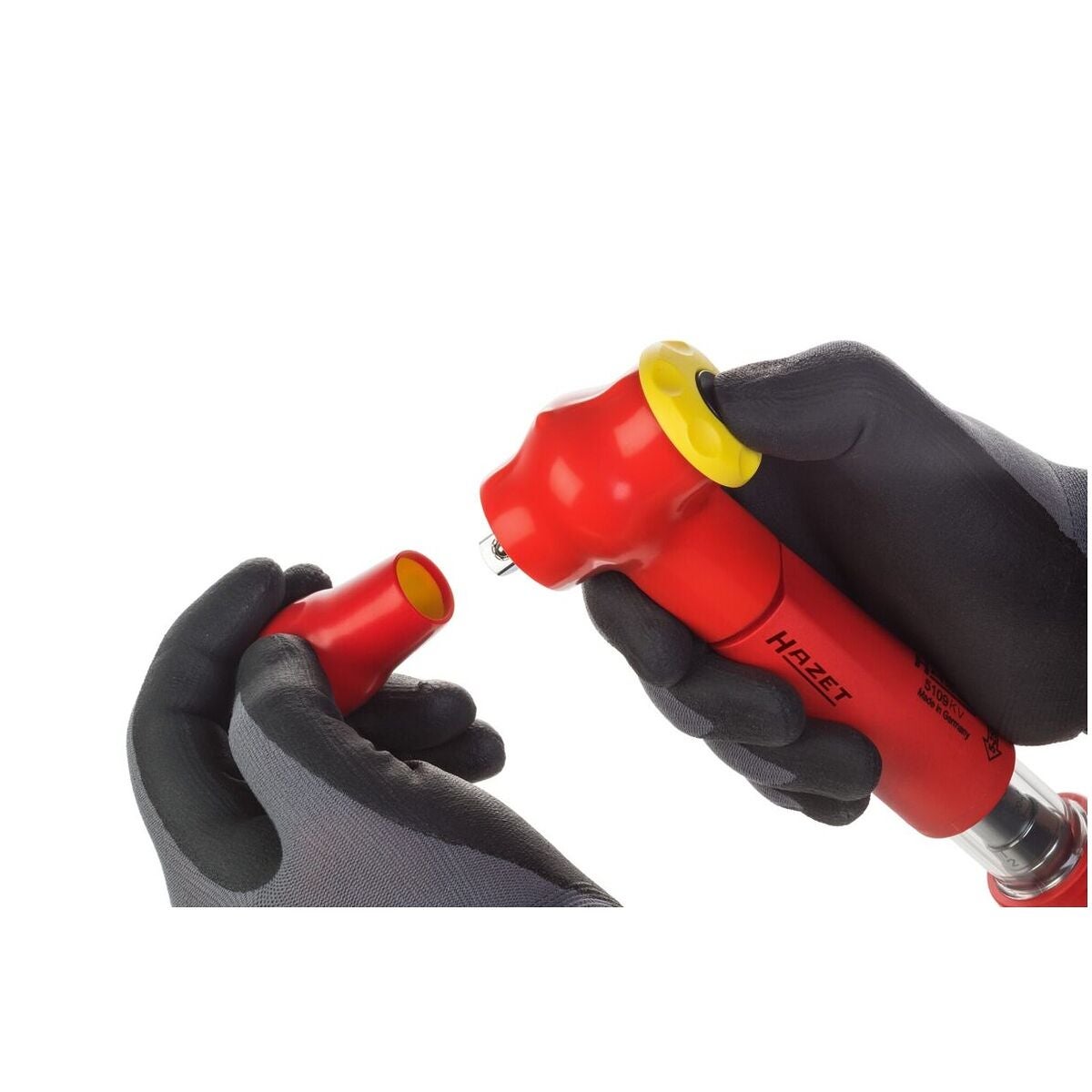

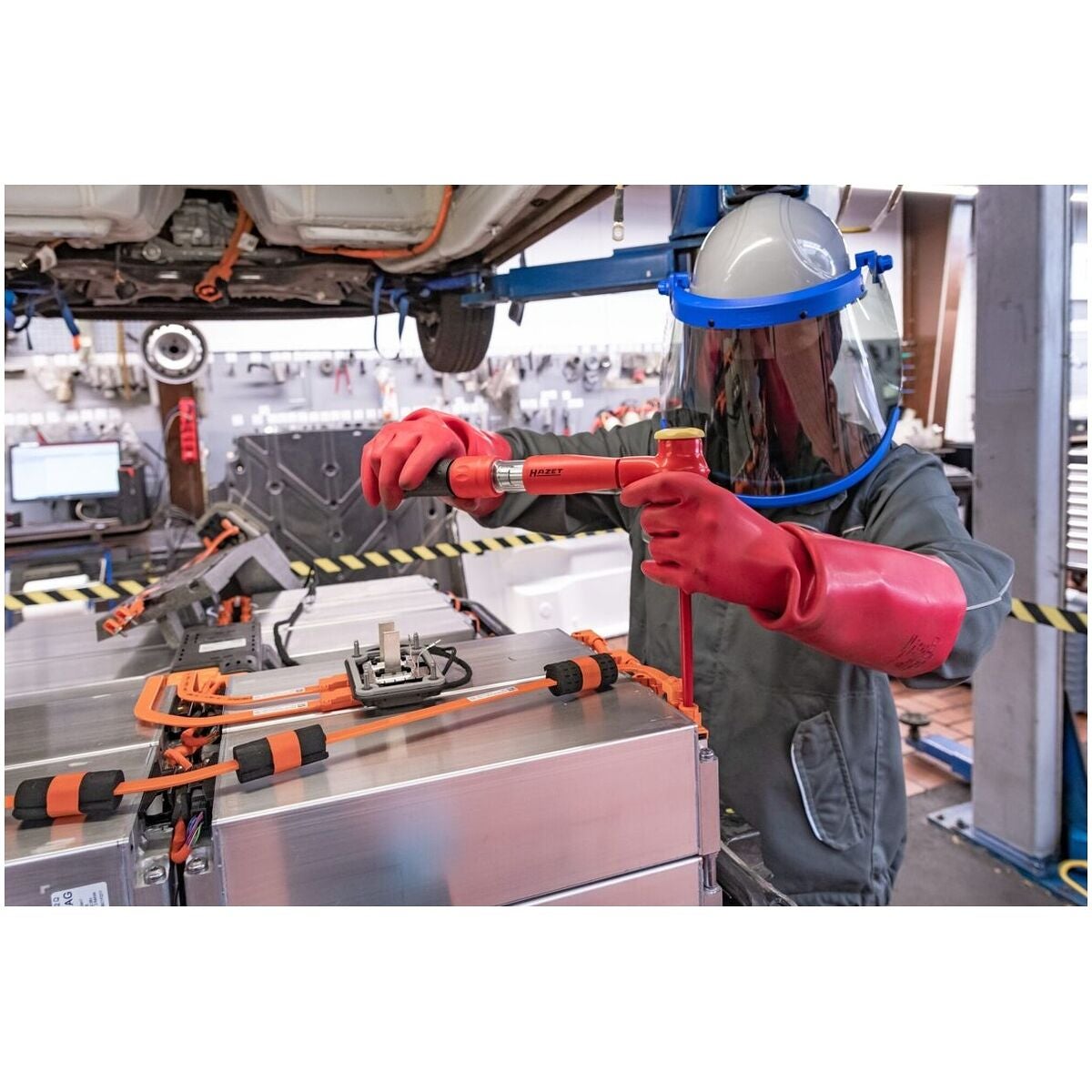

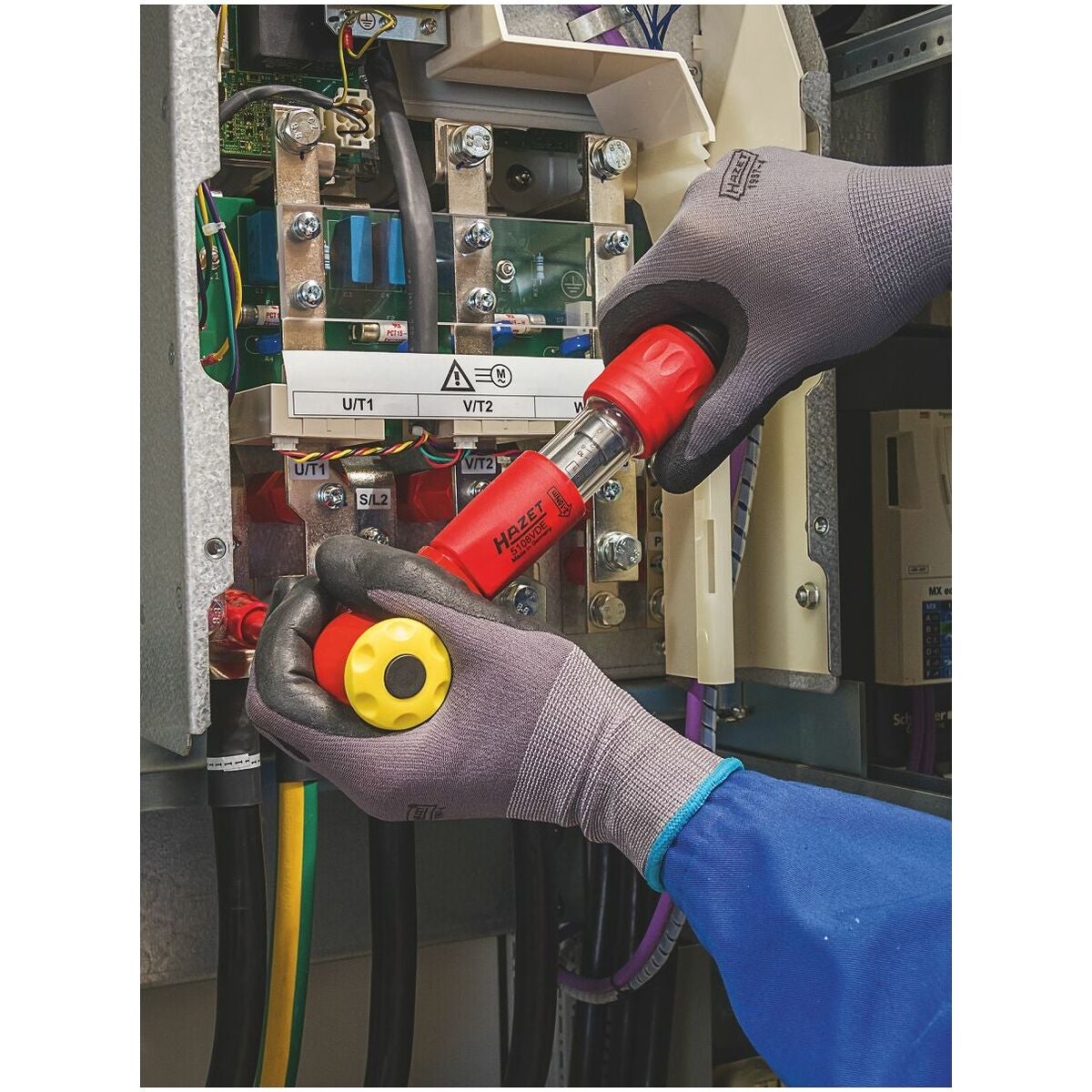

För arbeten vid spänningar upp till 1000 volt. Av säkerhetsskäl får endast isolerade verktyg kombineras med varandra.
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.

Observera
Eventuella reparationer får bara utföras vid HAZET servicecenter, eftersom en 10 000 V rutinprovning enligt DIN EN 60900 / VDE 0682-201 måste utföras efter!Noggrannhet
± 6 % av inställt värde.

Teknisk data

Produktspecifikation
