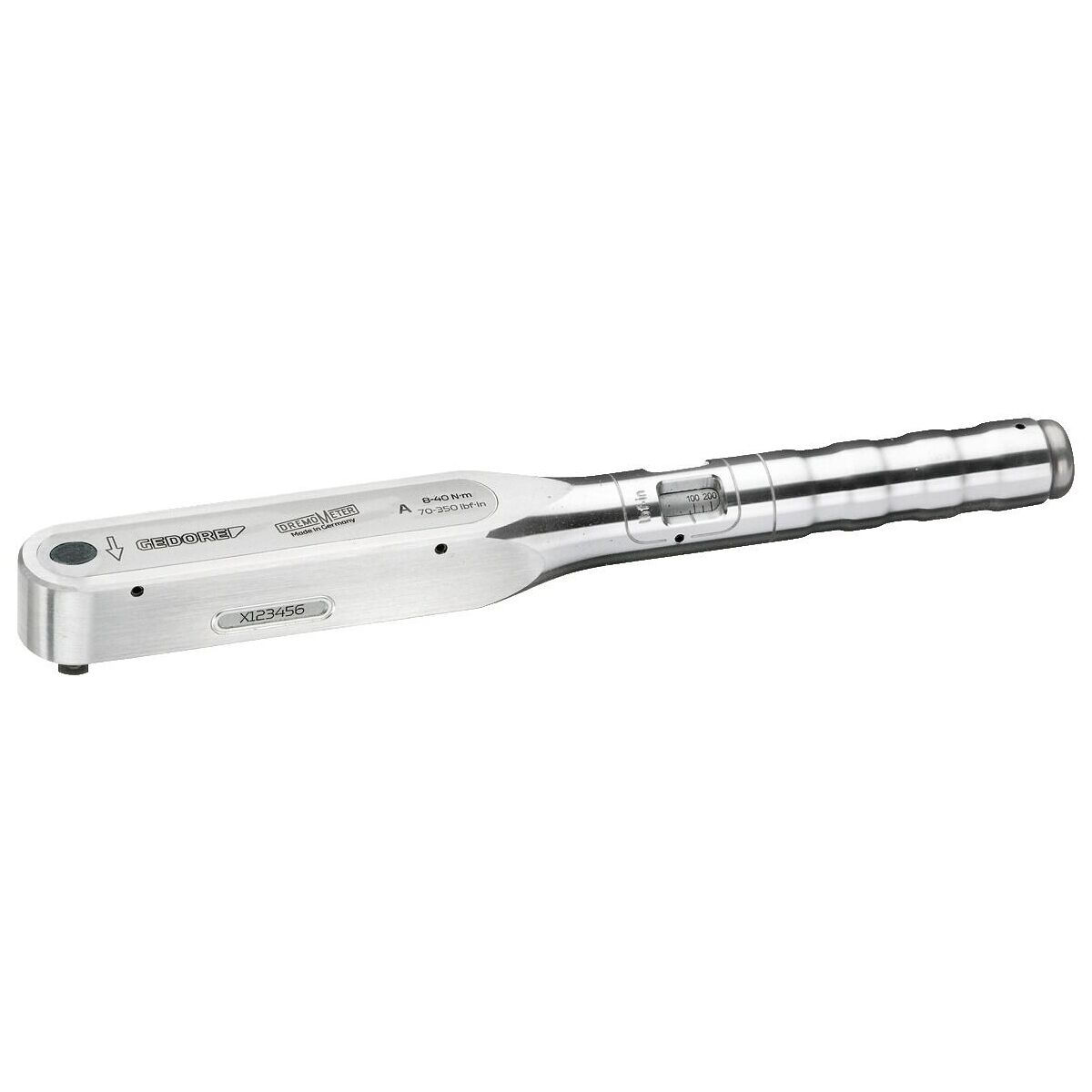

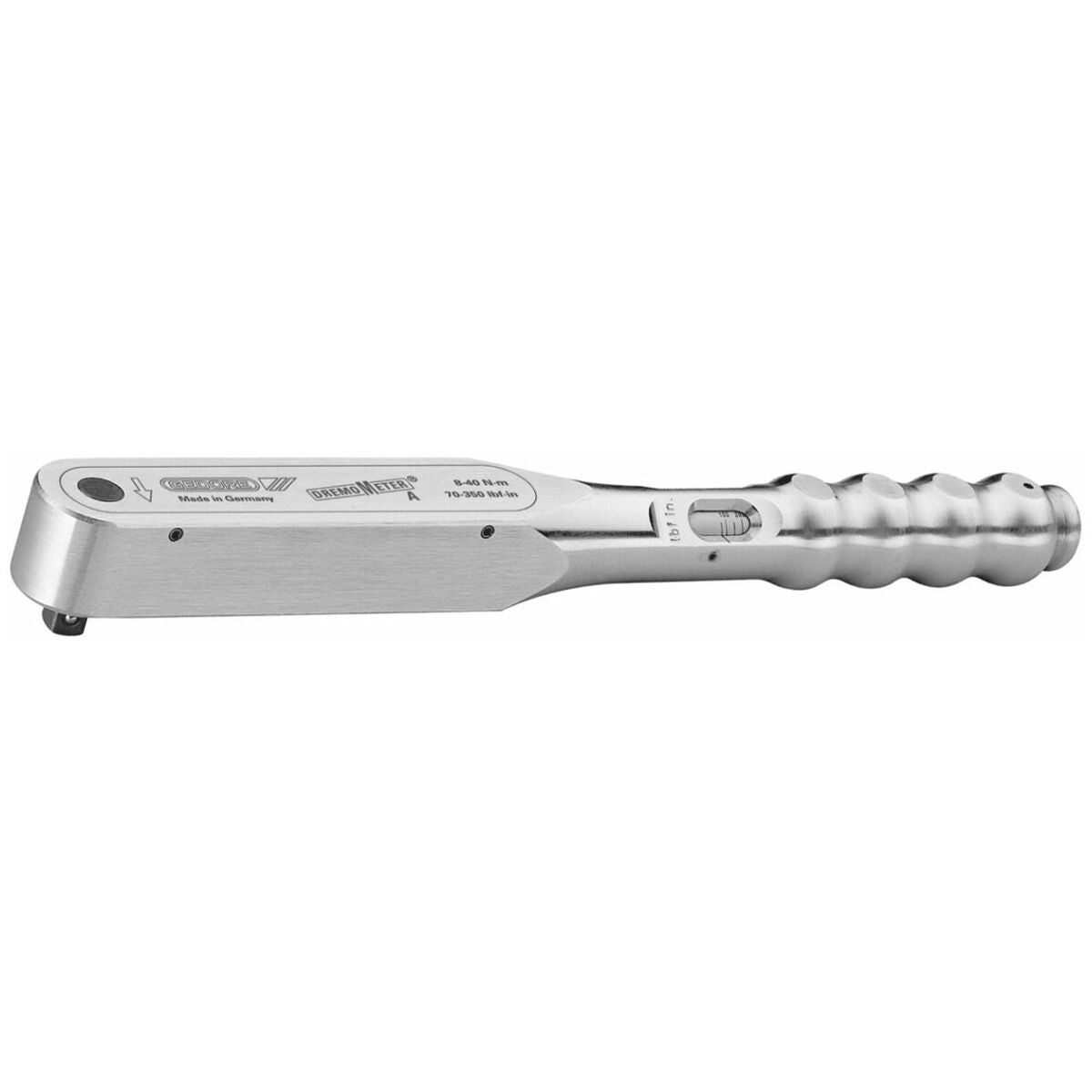

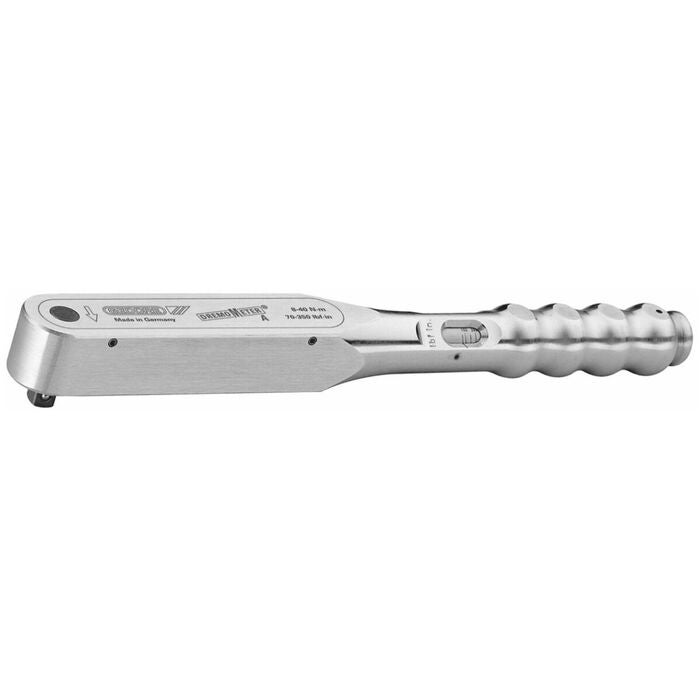

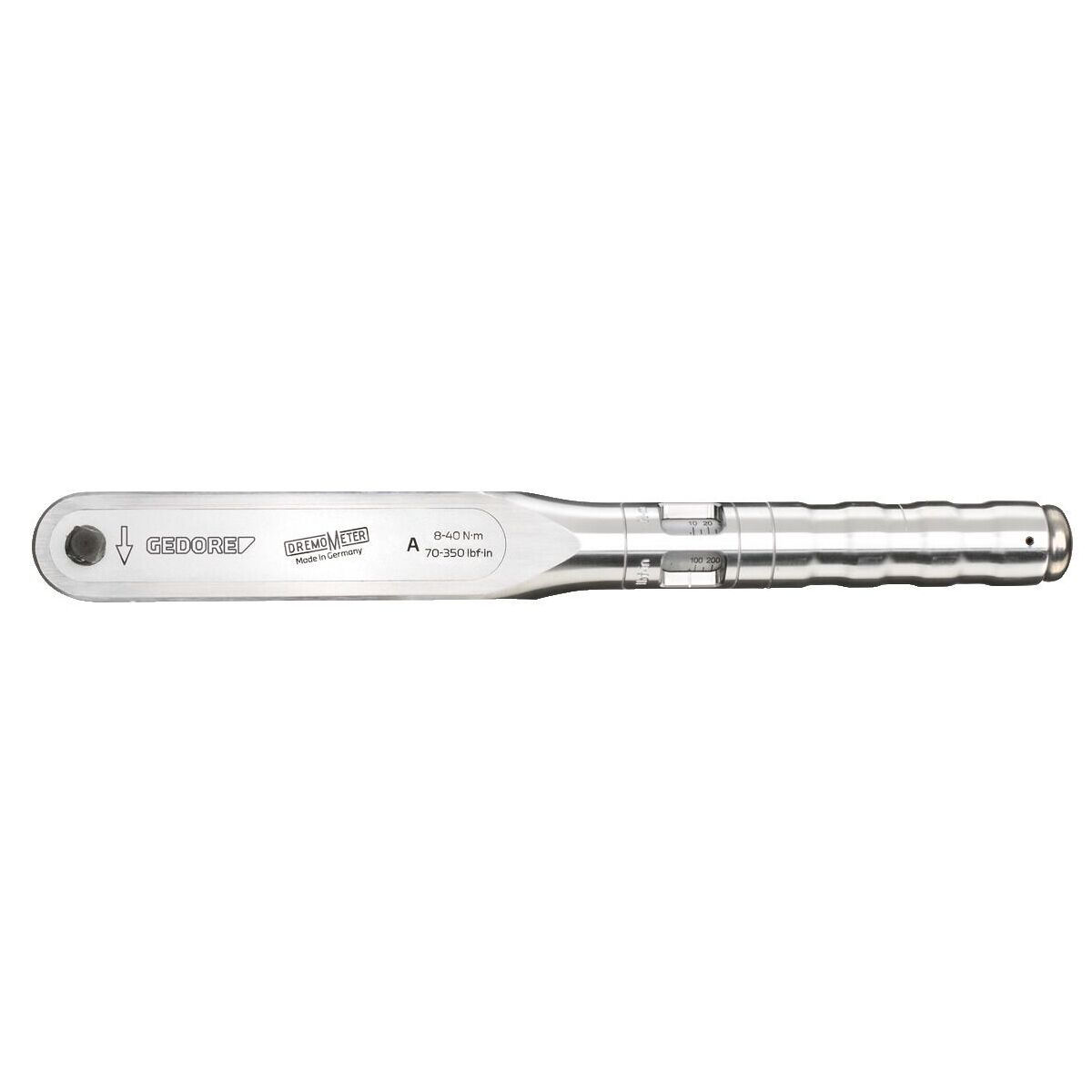

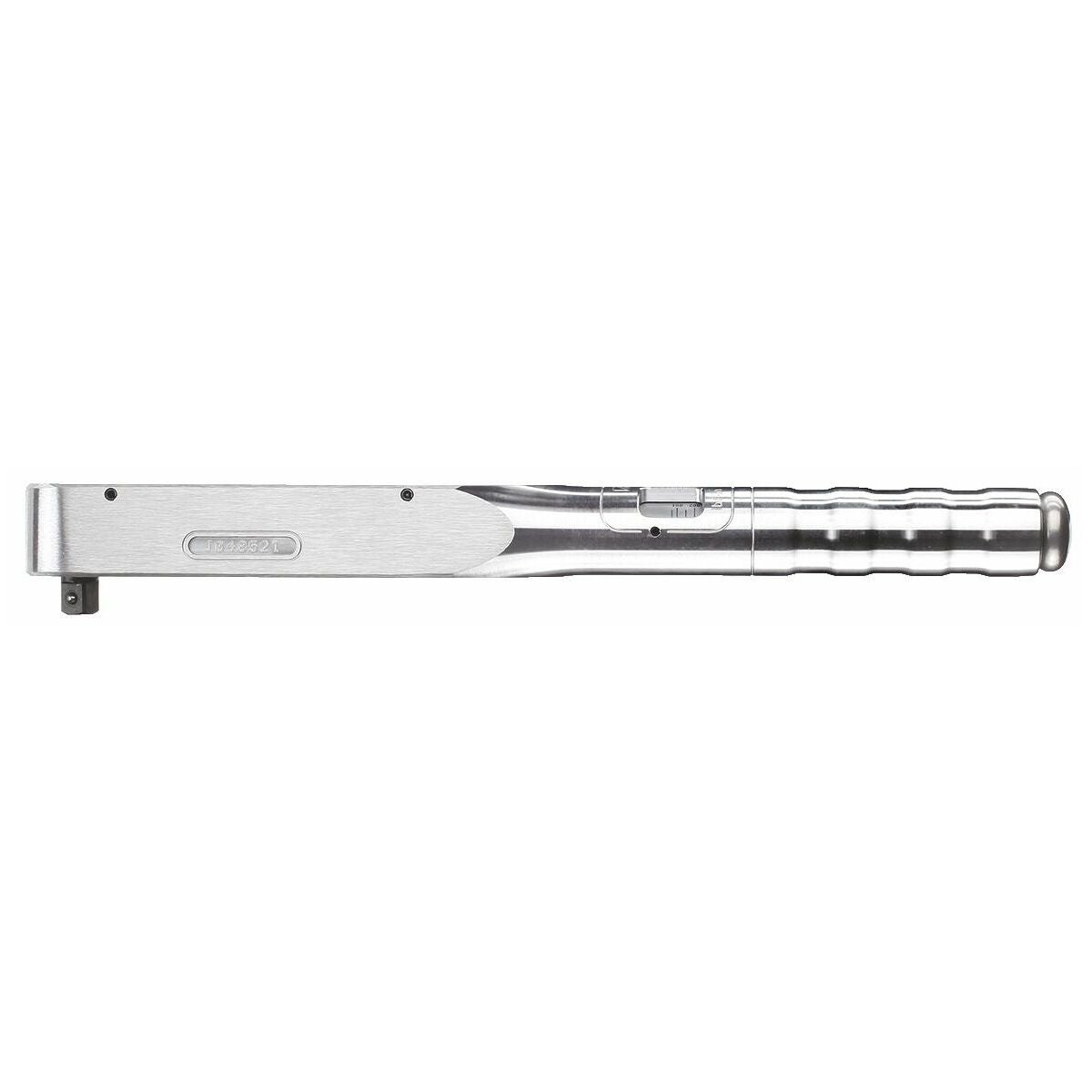

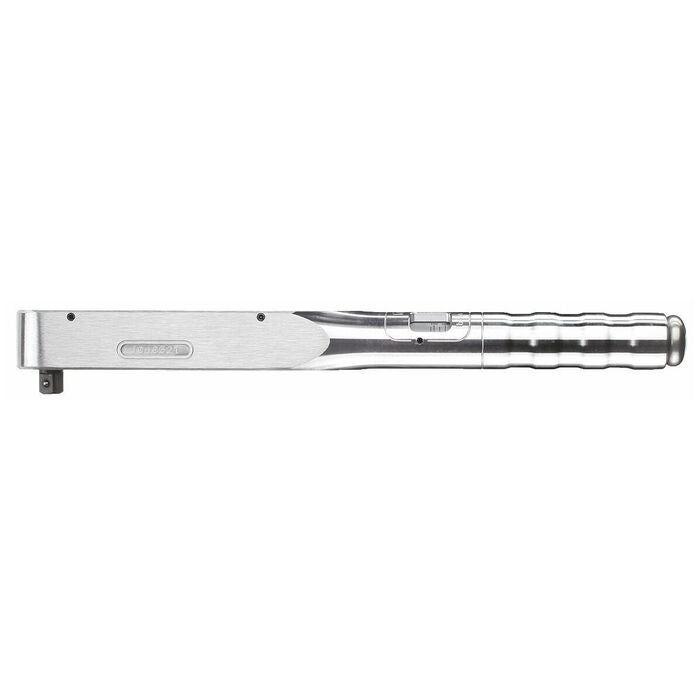

Momentnyckel DREMOMETER med fast anslutningsfäste

Styckpris:
3 994 kr
Varumärke
Gedore
Artikelnummer
657000
Lagerstatus
I lager

Nedladdningsbara filer

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

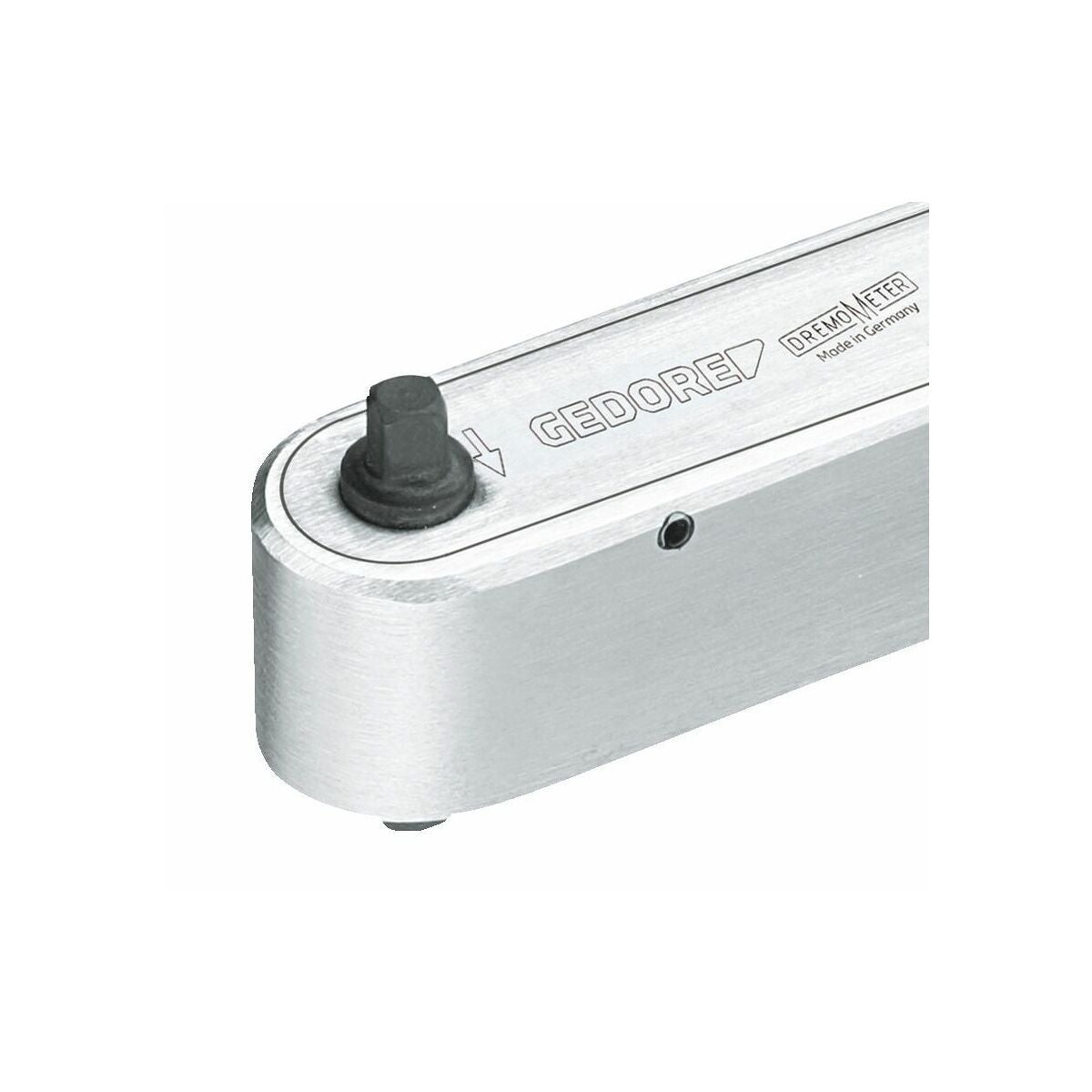

Praktisk och robust konstruktion med låg vikt. Alla delar som utsätts för påkänningar är av högvärdigt stål. Fast fyrkantsfäste (ingen spärr).

Skärdata
Förklaring till ritningen och formeln:

L1 = spaklängd exkl. insticksverktyg
l2 = justerat stickmått på momentnyckeln
l3 = spaklängd inkl. fabriksinställt kalibreringsstickmått
L4 =insticksverktygets stickmått
L = verktygets totala längd
T1 = vridmoment som ska ställas in
T2 = föreskrivet vridmoment

Funktion
Vid inställt värde ger momentnyckeln 'signal' (hör- och kännbar)och därefter är nyckeln genast klar för fortsatt arbete.
Inställningen av önskat vridmoment sker via en oförlorbar, utdragbar stiftnyckel som är inbyggd i änden på handtaget. Det inställda vridmomentet kan enkelt avläsas på en skala. Det inställda värdet kan inte ändras oavsiktligt under arbetet.

Användningsdata
För medelstora till stora serier.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.Utförande
Måttenheter: Nm, lbfin.

Teknisk data

Produktslag Momentnyckel
Kalibrering O1
Spaklängd inklusive stickmått för fabrikskalibrering [l3] 262 mm
Skalgradering 1 delstreck = 5 Nm
Provningsprotokoll Provningsprotokoll från tillverkaren
Fyrkantsfäste 3/8 tum
Maximalt vridmoment 40 Nm
Vikt 1000 g
Momentintervall 8 - 40 Nm
Norm DIN EN ISO 6789
Mätnoggrannhet vridmoment ±3 %
Feedback utlösande
Omkopplingsbar avläsning Nm; lbfin
Inställning av utlösningsvärdet med inställningsskala
Utlösningsvärdets justerbarhet ställbar
Anslutningsform Drivningsfyrkant (spärrnyckel)
Mätmetod vridmoment
Dragriktning Högerdragning
Loggbara data nej
Mätteknik mekanisk
Utlösningssignal akustiskt; haptisk
Visning analog
Totallängd l 338 mm
Spaklängd utan insticksverktyg [l1] 262 mm
Utlösningsprincip mekanisk kortvägsutlösning
Momentintervall 70 - 350 lbftum
Serie DREMOMETER

Produktspecifikation

Artikelnummer 657000
EAN 4002805856017
