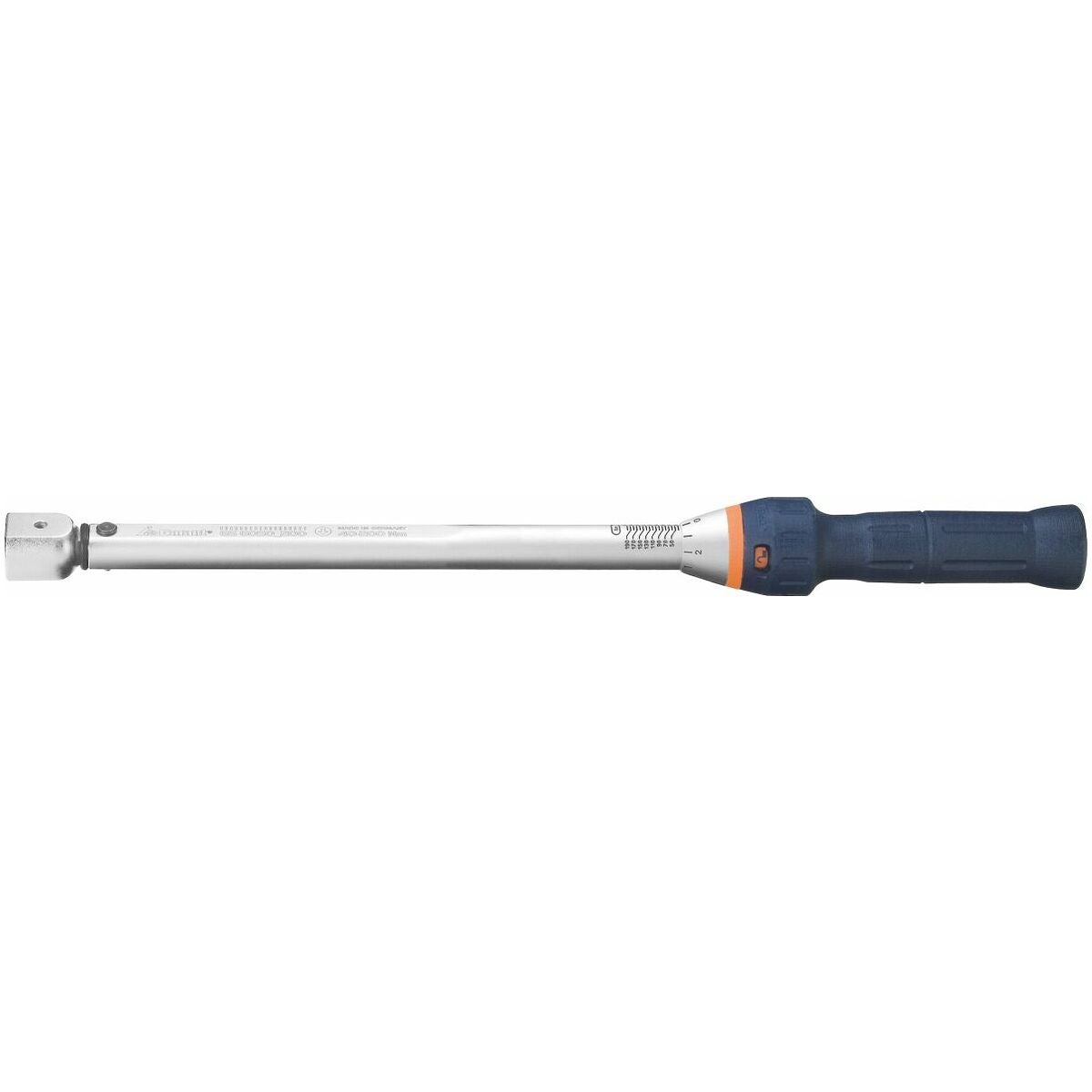

Momentnyckel, basenhet utan insticksverktyg

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande
Praktisk och mycket kompakt, enarmad momentnyckel, inställbar via skala och med automatisk utlösning. Extremt hög repeternoggrannhet då uteslutande förstklassiga material används samtidigt som tryckfjädrar och andra slitdelar väljs ut och förbehandlas med stor omsorg. Spärrhuvudet är omställbart mellan höger- och vänsterdragning.

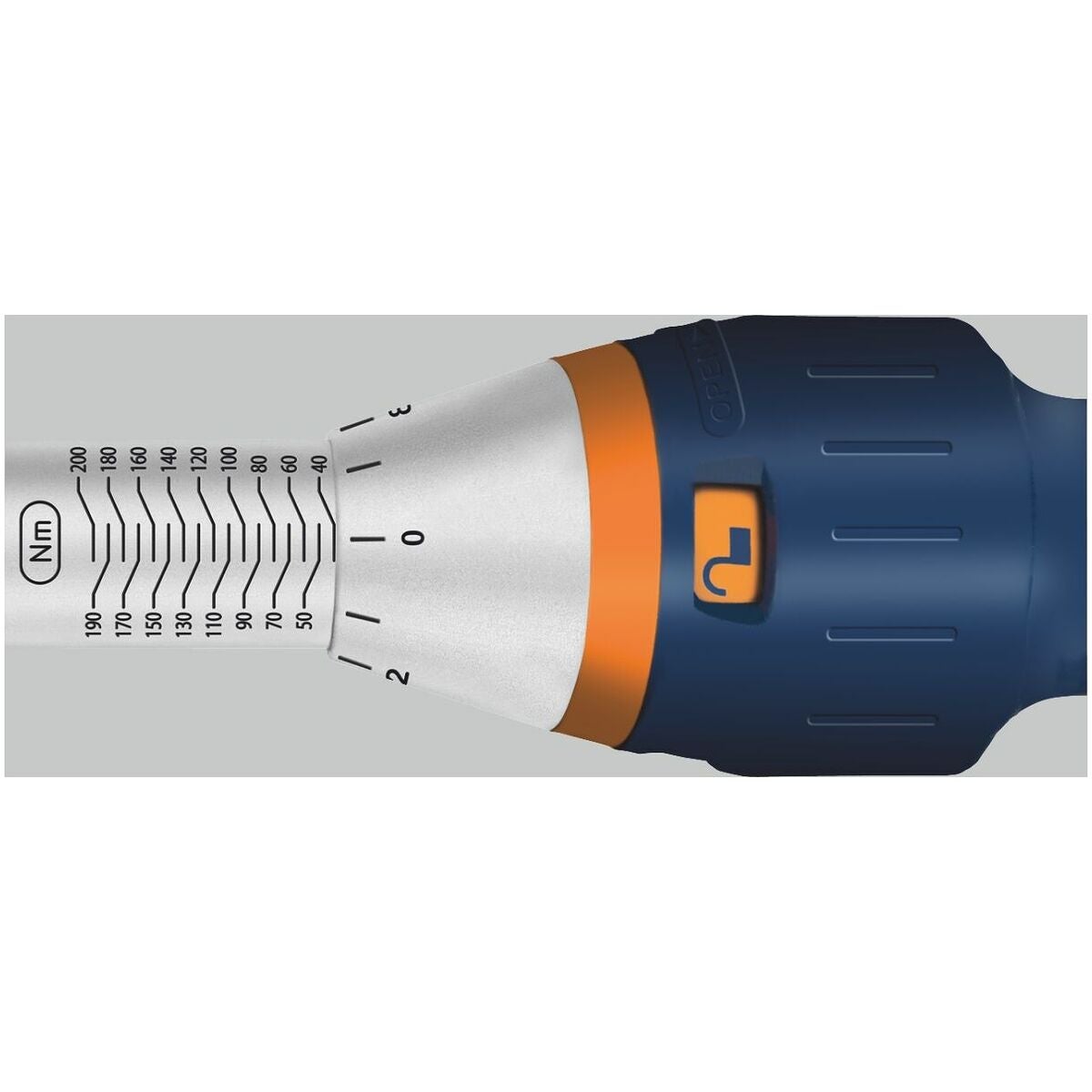

Mycket bekväm och exakt inställning av önskat vridmoment tack vare hör- och kännbart 'klick'.

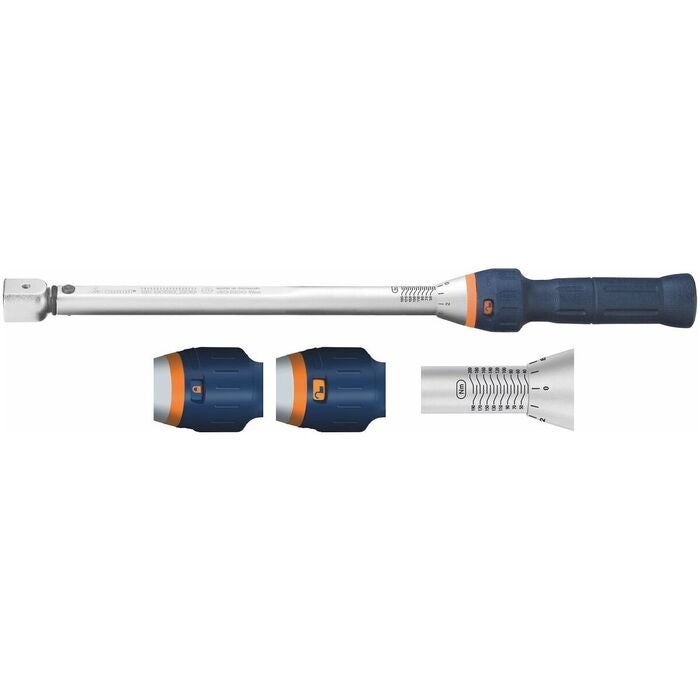

Basdel med insticksfyrkant (utan insticksverktyg). Passande insticksverktyg nr 657582 − 657950.
Måttenheter: Nm

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Funktion
Momentmejseln löser ut 'med signal' (tydligt hör- och kännbar) och är därefter genast klar för fortsatt arbete.

Användningsdata
För medelstora till stora modeller.

Anmärkning
Kalibrering är endast möjlig för högeråtdragning.
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.Noggrannhet
Av indikerat värde enbart vid högerdragning: ±3 %

Teknisk data

Produktspecifikation
