Elektronisk momentnyckel/vinkelmätare utan insticksverktyg

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

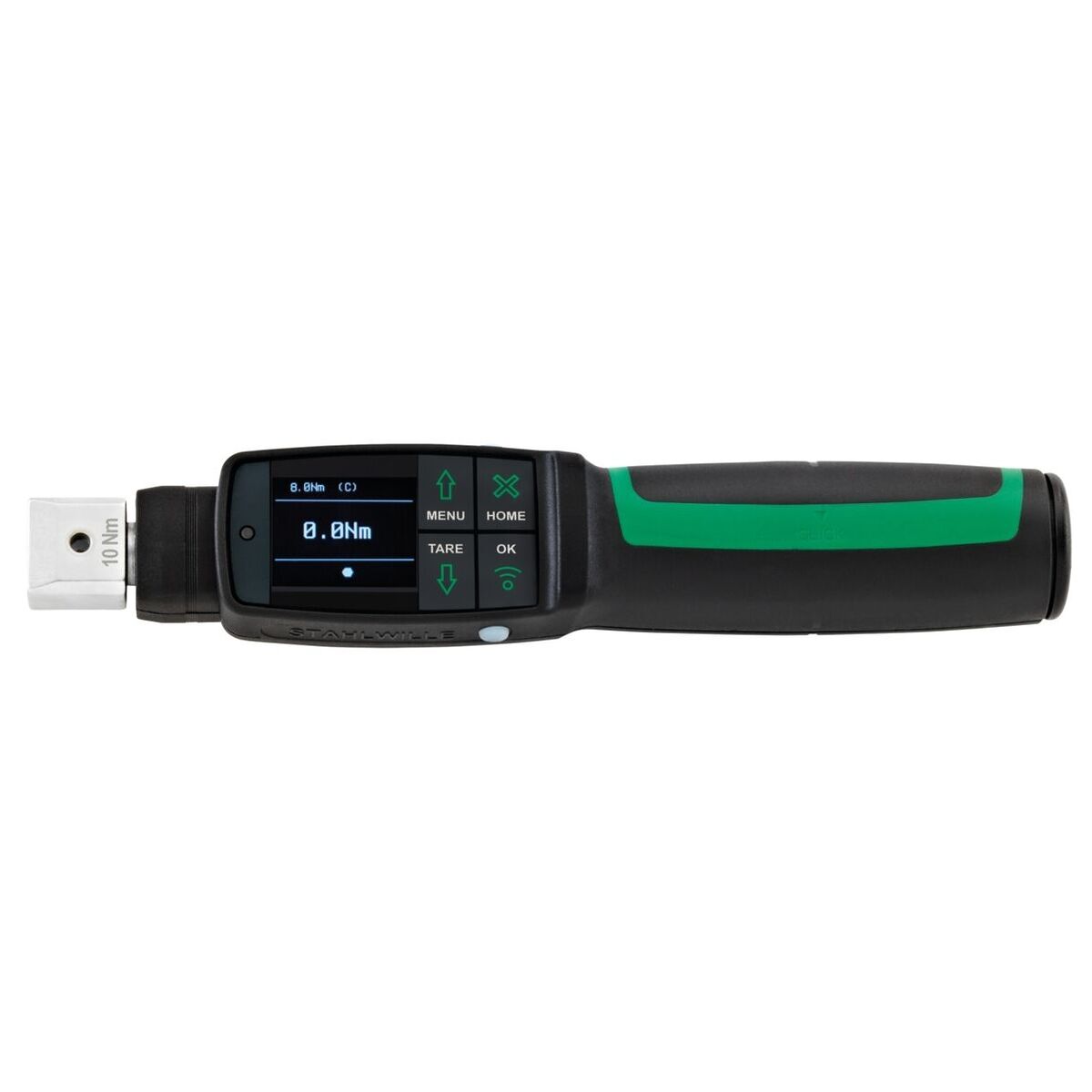

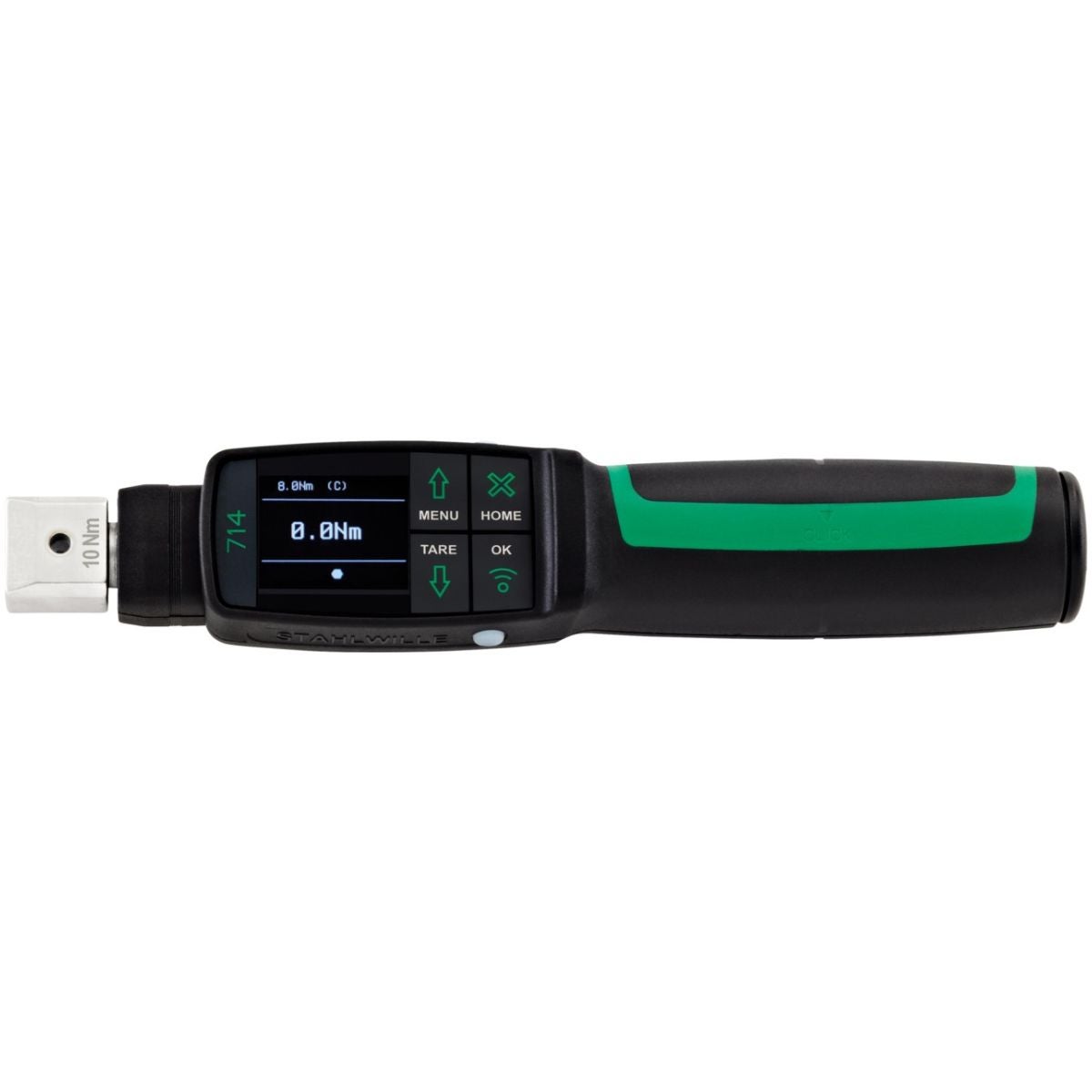

Mycket noggrann elektronisk moment-/vridvinkelnyckel för skruvdragning och kontroll av skruvförband. Överskådlig OLED-färgdisplay, extremt enkel menynavigering. Robust nyckel som kan användas snabbt och universellt via 'direktläget'. Upp till 200 skruvdragningsfall kan programmeras och sammanfattas i förloppsplaner. 4 mätlägen: vridmoment och vridvinkel. Processäkra resultat tack vare vridmoment med vinkelkontroll och/eller vridvinkel med momentkontroll. Programmerbar via PC; skydd mot obehörig åtkomst möjlig med lösenordinmatning. Vridvinkelmätningen genomför man bekvämt utan referensarm. Funktionslägen Peak (toppvärde) och Track (medlöpande).
Nyckeln kan manövreras i utlösningsläge. När det inställda vridmomentet eller den inställda vridvinkeln nås löser nyckeln ut hör- och kännbart som en vanlig mekanisk momentnyckel.

• Omkopplingssoärrnyckel
• Enkel angivning av stickmått: För verktyg med ändrat stickmått behöver bara det nya värdet matas in. Den omständliga omräkningen med formler utgår.
• QuickRelease: Säker fastsnäppning och snabbt byte av insticksverktyg.
• Datautgång: USB-gränssnittet gör det möjligt att avläsa och utvärdera sparade data i en PC.
• Enkel att använda: Alla funktioner väljs med pilknapparna. Enkel och överskådlig menystruktur.
• Varningssignaler: – Akustisk (summer) – Optisk med 3 lysdioder och färgdisplay
• 2K-handtag: Motståndskraftigt mot olja, fett, bränsle och hydraulolja.

Måttenheter: Nm, lbfft, lbfin.
Som elektromekanisk vridvinkelmomentnyckel kombinerar MANOSKOP® 714 det bästa från två världar. Användarna drar nytta av en exakt elektronisk mätning, men märker och hör också det välbekanta 'klicket' från en mekanisk momentnyckel.

Skärdata

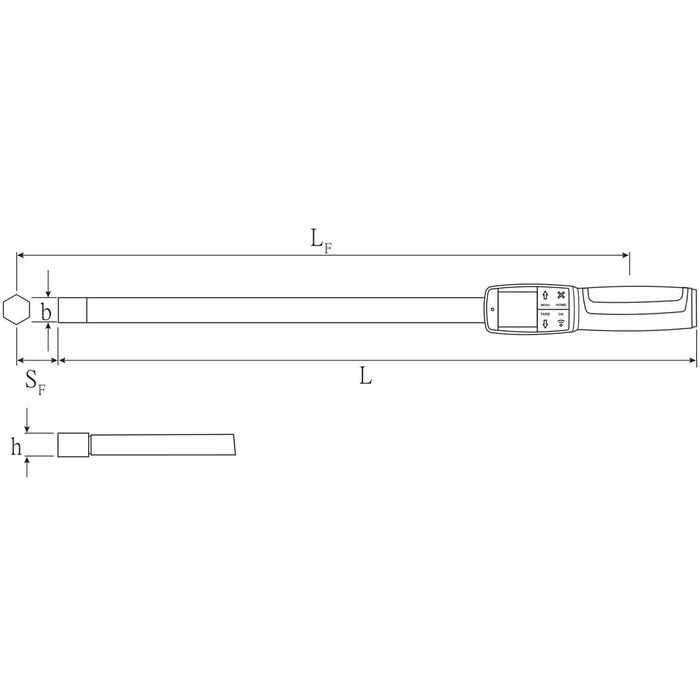

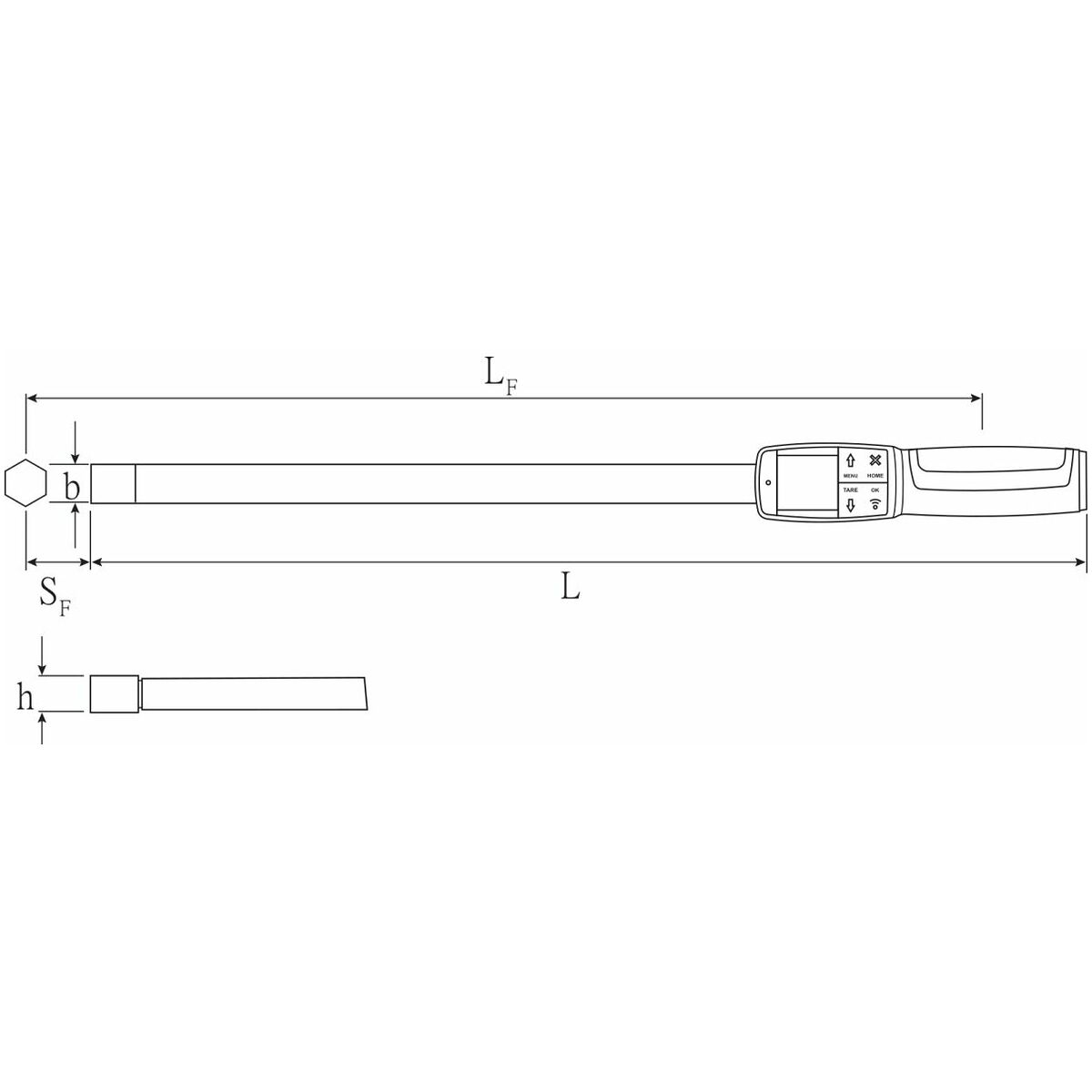

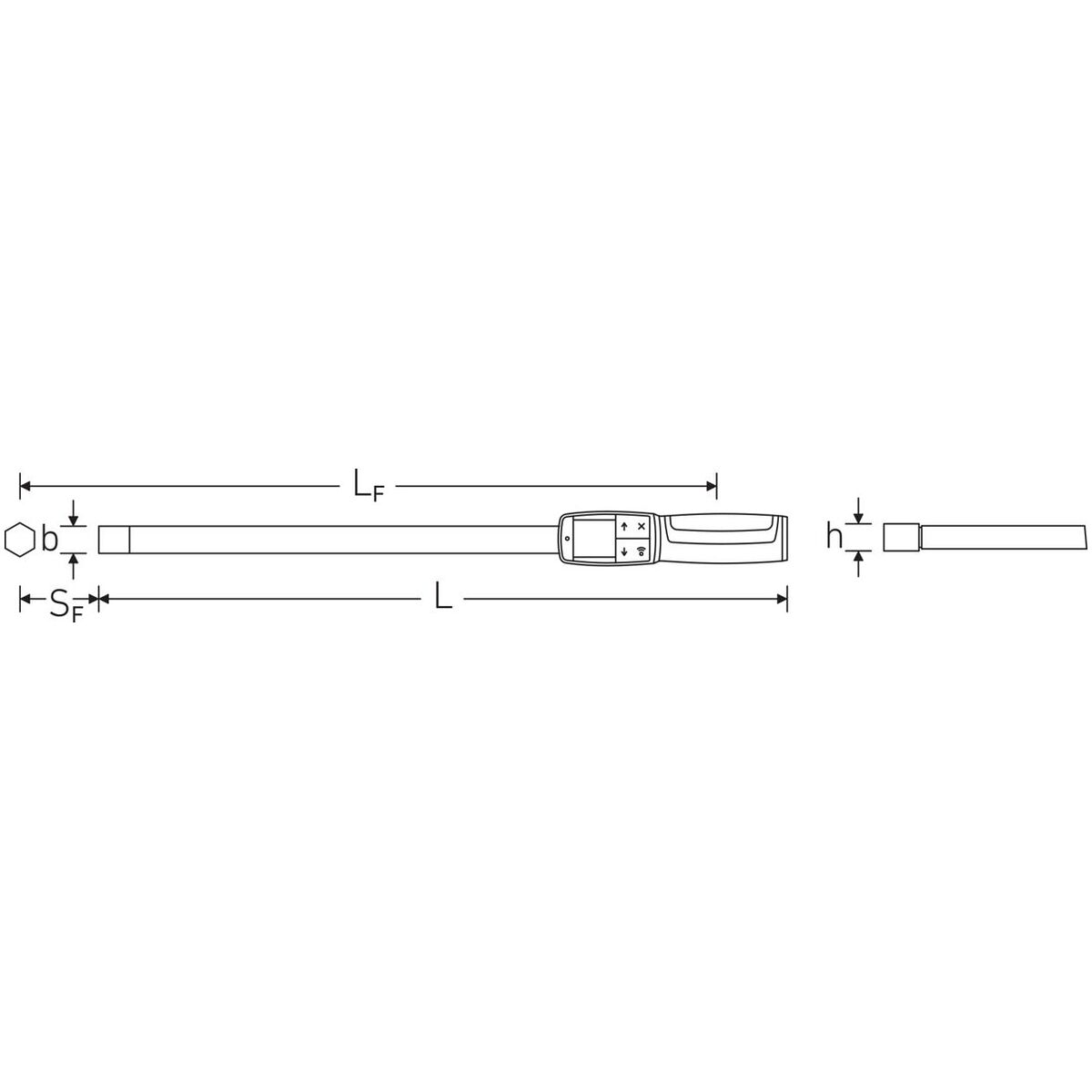

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Leveransinnehåll
Inklusive stabil plastväska (storlek 400 i plåtlåda) och 4 batterier (1,5 V Micro / AAA / LR3), USB-datakabel och programvara SENSOMASTER 4 för överföring av mätdata.

Anmärkning
En passande Bluetooth-modul finns (nr 52110220).

Teknisk data

Produktspecifikation
