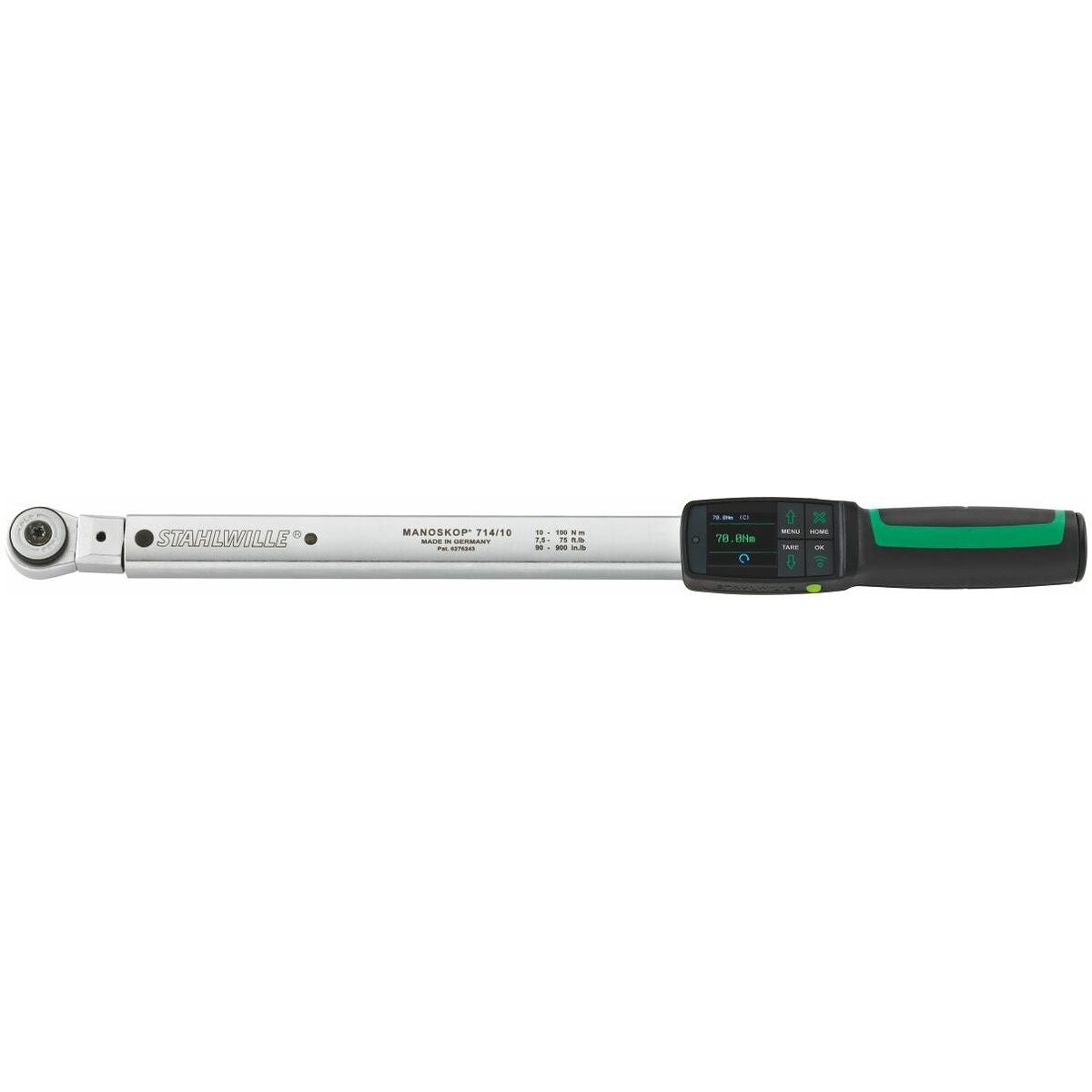

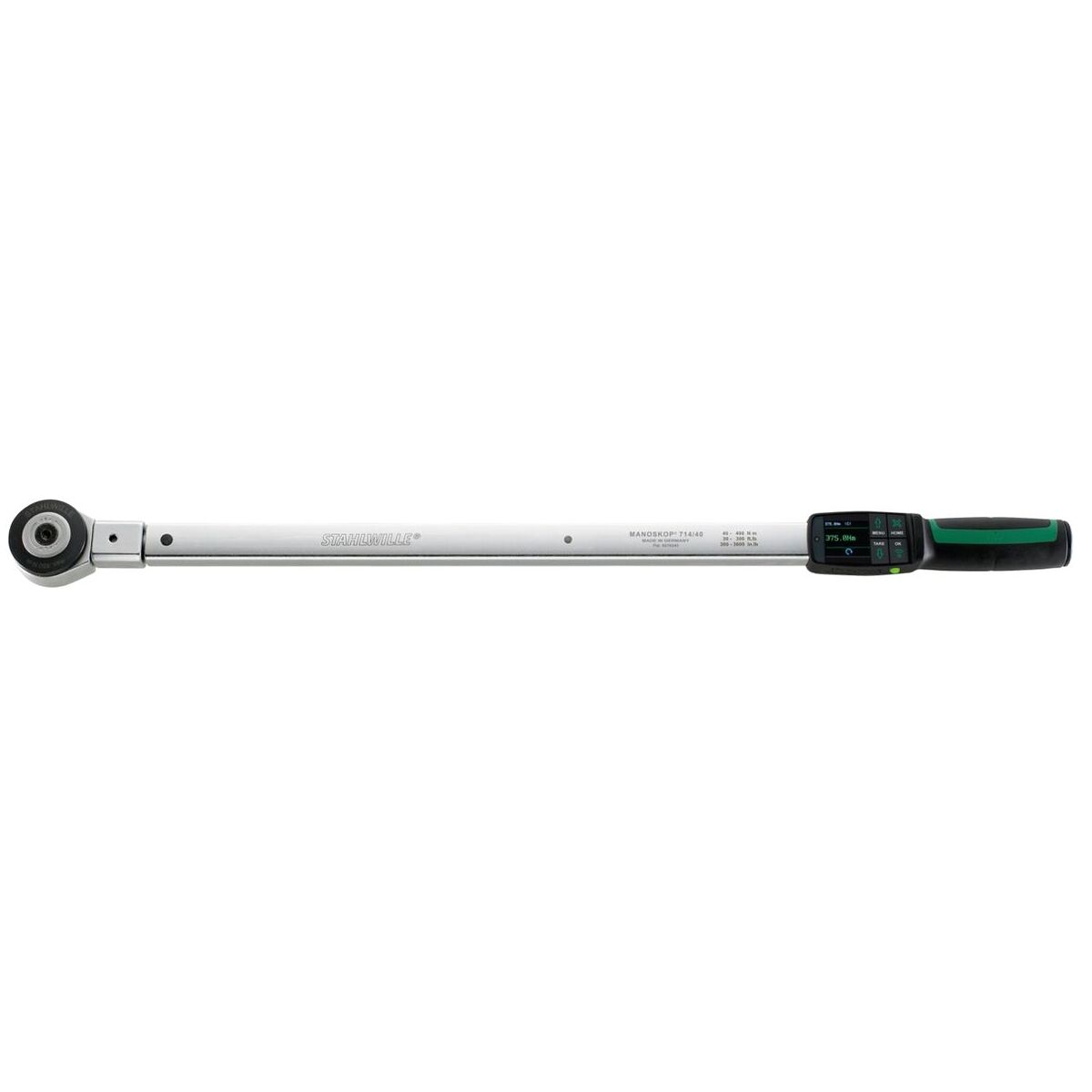

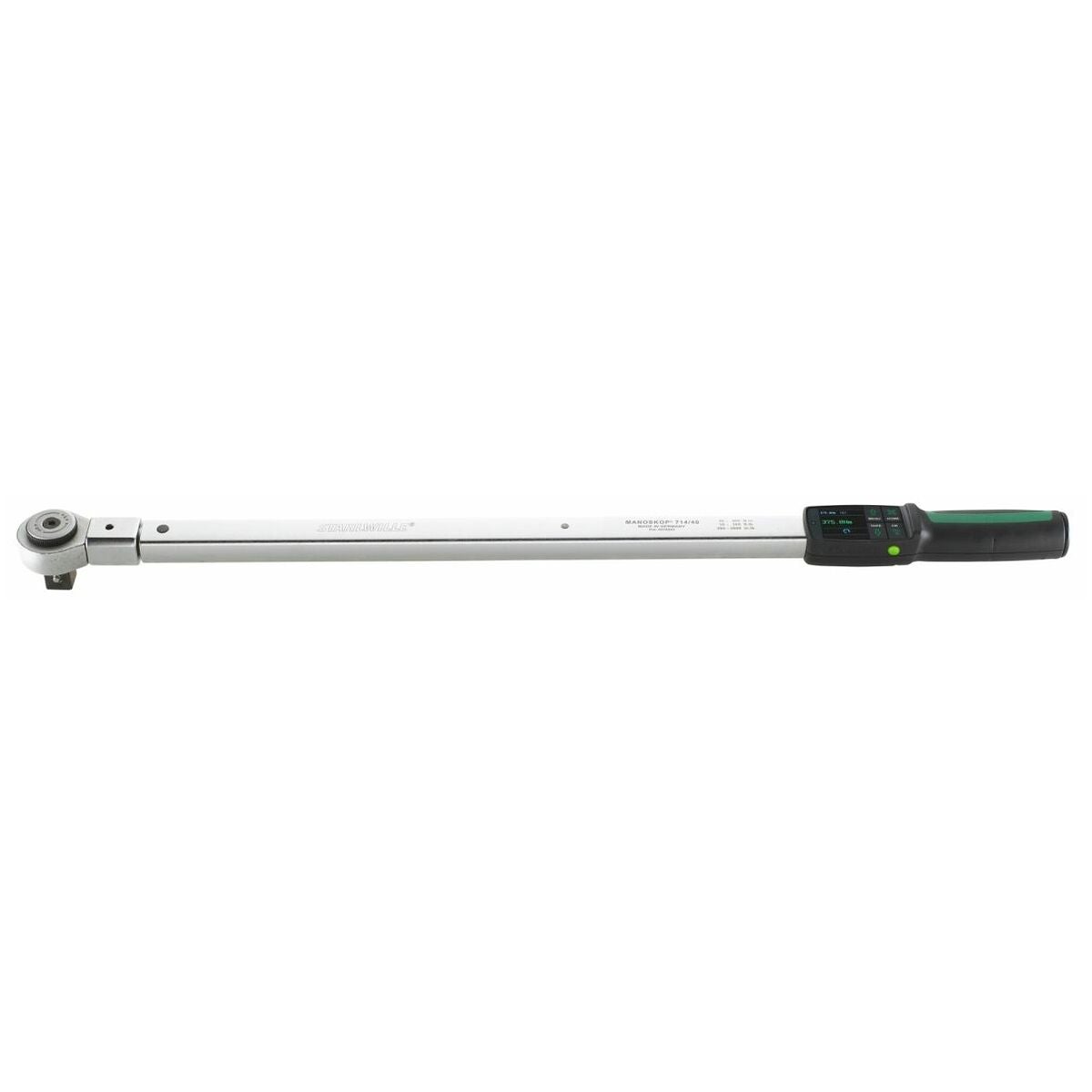

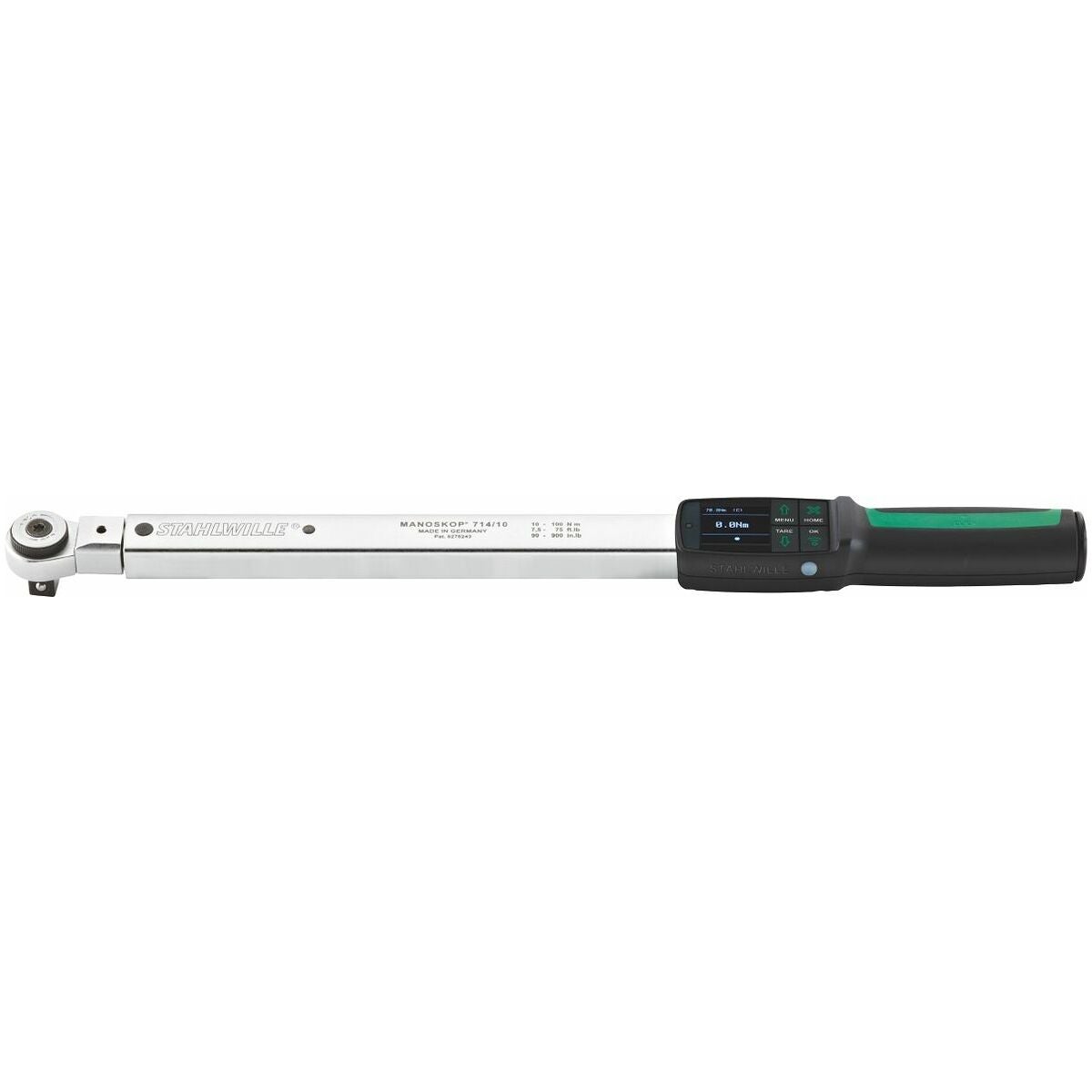

Elektronisk momentnyckel/vinkelmätare med spärrhuvud

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande
Mycket noggrann elektronisk moment-/vridvinkelnyckel för skruvdragning och kontroll av skruvförband. Överskådlig OLED-färgdisplay, extremt enkel menynavigering. Robust nyckel som kan användas snabbt och universellt via 'direktläget'. Upp till 200 skruvdragningsfall kan programmeras och sammanfattas i förloppsplaner. 4 mätlägen: vridmoment och vridvinkel. Processäkra resultat tack vare vridmoment med vinkelkontroll och/eller vridvinkel med momentkontroll. Programmerbar via PC; skydd mot obehörig åtkomst möjlig med lösenordinmatning. Vridvinkelmätningen genomför man bekvämt utan referensarm. Funktionslägen Peak (toppvärde) och Track (medlöpande).
Nyckeln kan manövreras i utlösningsläge. När det inställda vridmomentet eller den inställda vridvinkeln nås löser nyckeln ut hör- och kännbart som en vanlig mekanisk momentnyckel.

• Omkopplingssoärrnyckel
• Enkel stickmåttinmatning: För verktyg med variabelt stickmått behöver bara det nya värdet matas in. Den omständliga omräkningen med formler utgår.
• QuickRelease: Säker fastsnäppning och snabbt byte för insticksverktyg.
• Automatisk kalibreringspåminnelse: efter antal belastningar och tidsintervall
• Datautgång: Med USB-gränssnittet kan du avläsa och utvärdera data som du har sparat i din PC.
• Minnesutrymme: för upp till 2500 mätvärden.
• Enkel manövrering: Alla funktioner kan väljas med pilknapparna. Enkel och överskådlig menystruktur.
• Varningssignaler: –Akustisk (summer) – optisk via 3 lysdioder och färgdisplay
• 2K-handtag: Motståndskraftigt mot oljor, fetter, drivmede, hydraulvätskor.

Måttenheter: Nm, lbfft, lbfin.
Som elektromekanisk vridvinkelmomentnyckel kombinerar MANOSKOP® 714 det bästa hos två världar. Användarna drar nytta av en exakt, elektronisk mätning men märker och hör också det välbekanta 'klicket' av en mekanisk momentnyckel.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Leveransinnehåll
Inklusive stabil plastväska (storlek 400 i plåtlåda) och 4 batterier (1,5 V Micro / AAA / LR3), USB-datakabel och programvara SENSOMASTER 4 för överföring av mätdata.

Anmärkning
En passande Bluetooth-modul finns (nr 52110220).

Teknisk data

Produktspecifikation
