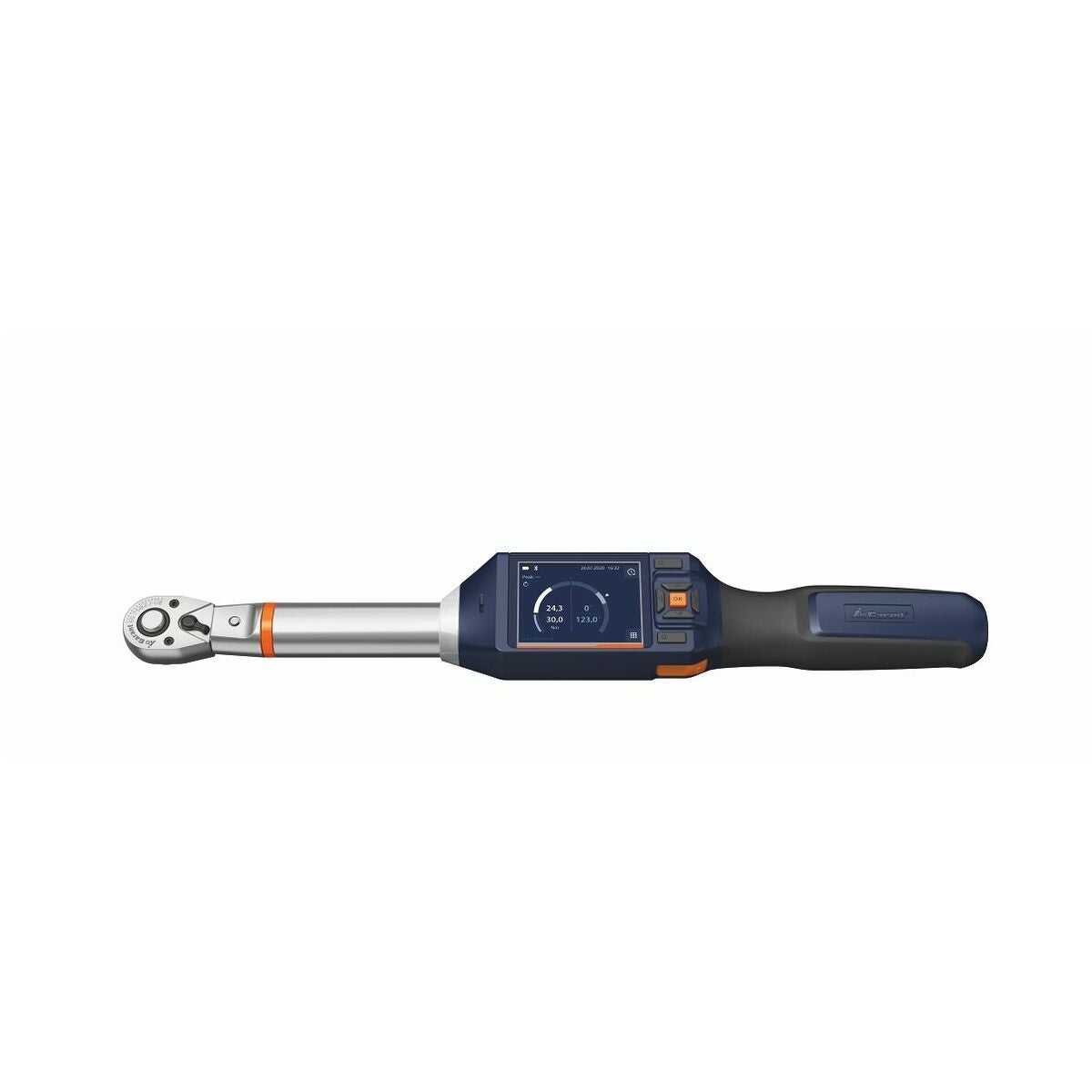

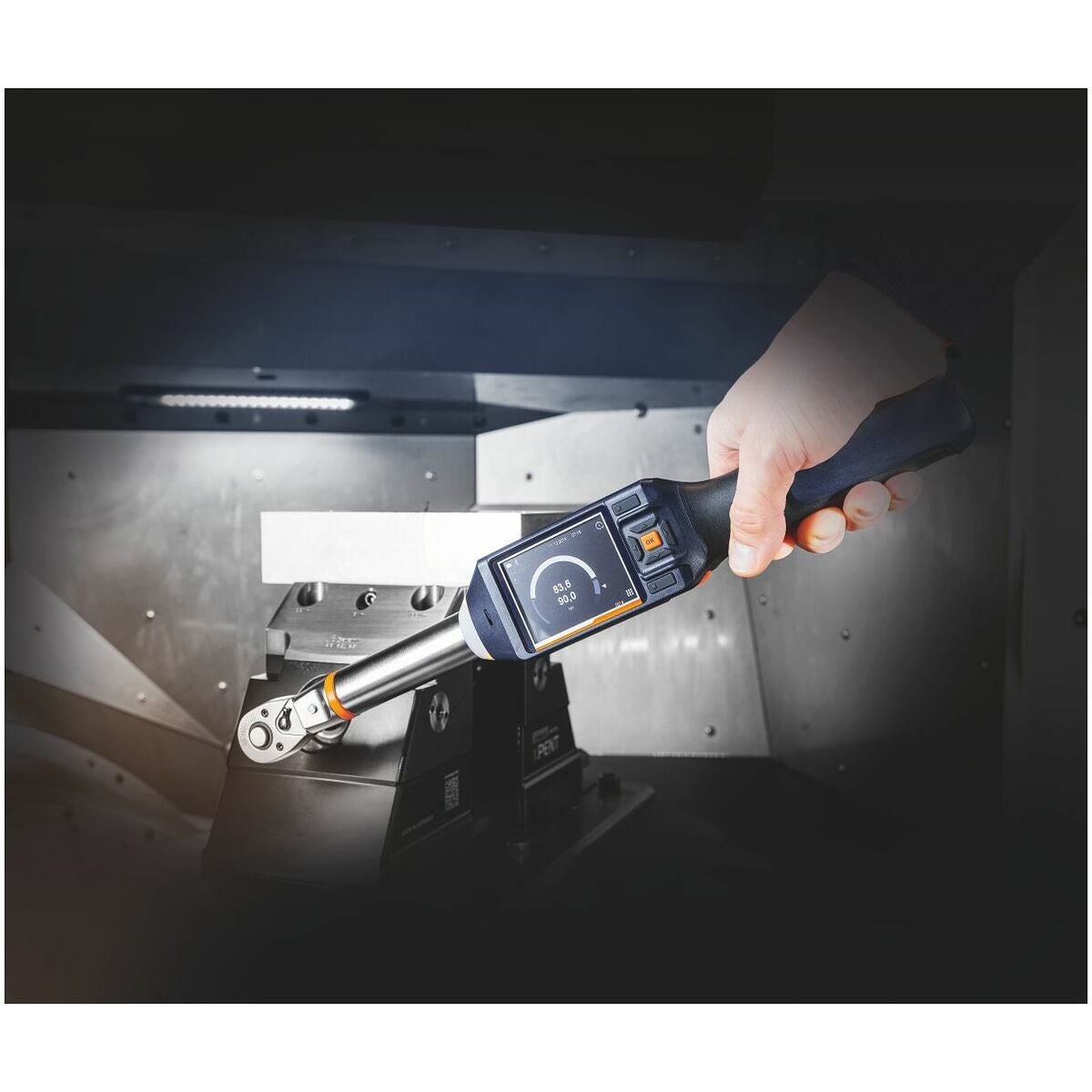

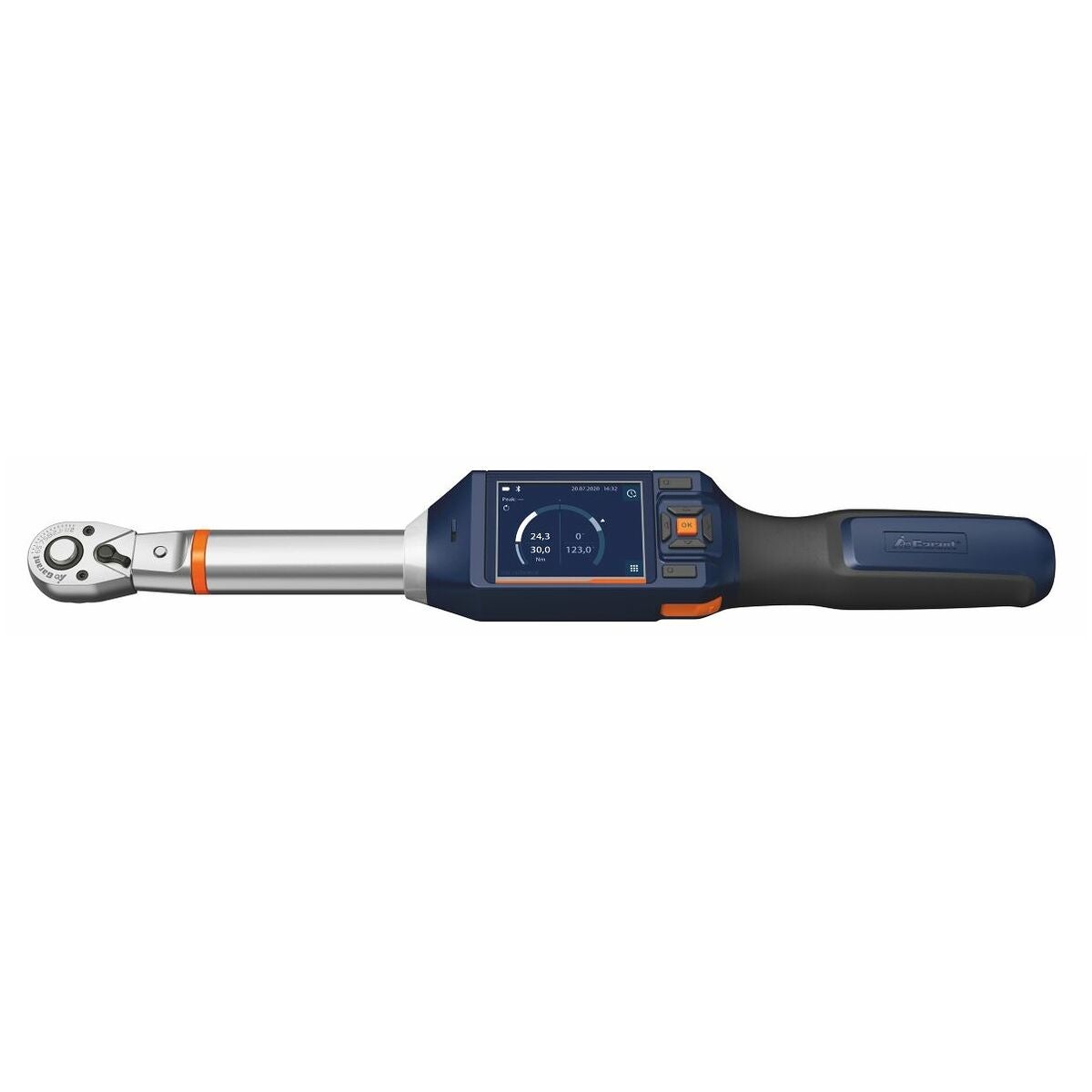

Elektronisk momentnyckel/vinkelmätare HCT

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Noggrannhet
Vridmoment: Medurs ± 2 %, moturs ± 3 %.
Vridvinkel: ± 1° för mätområdet upp till 100°, ± 1 % för mätområdet från 100°.

Utförande

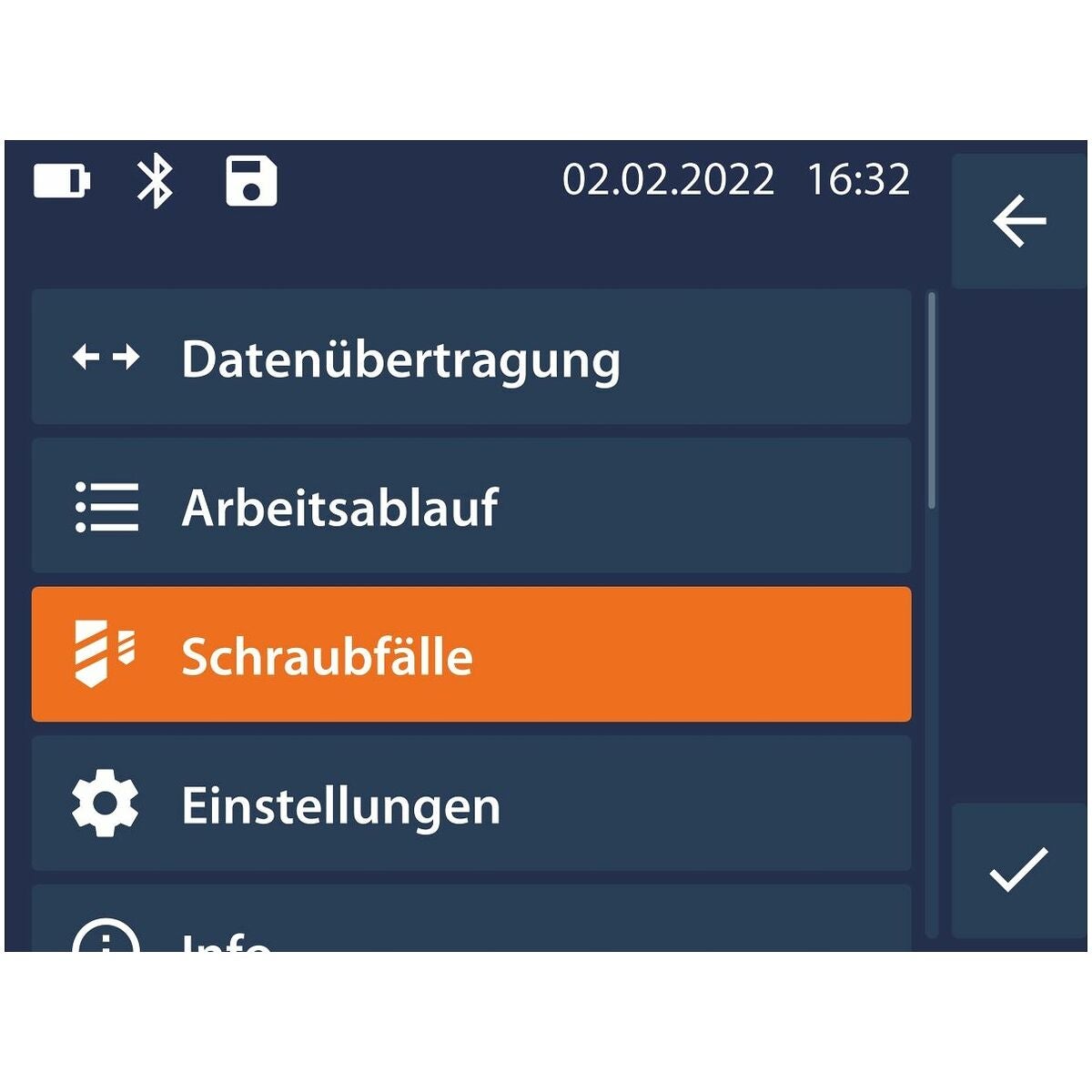

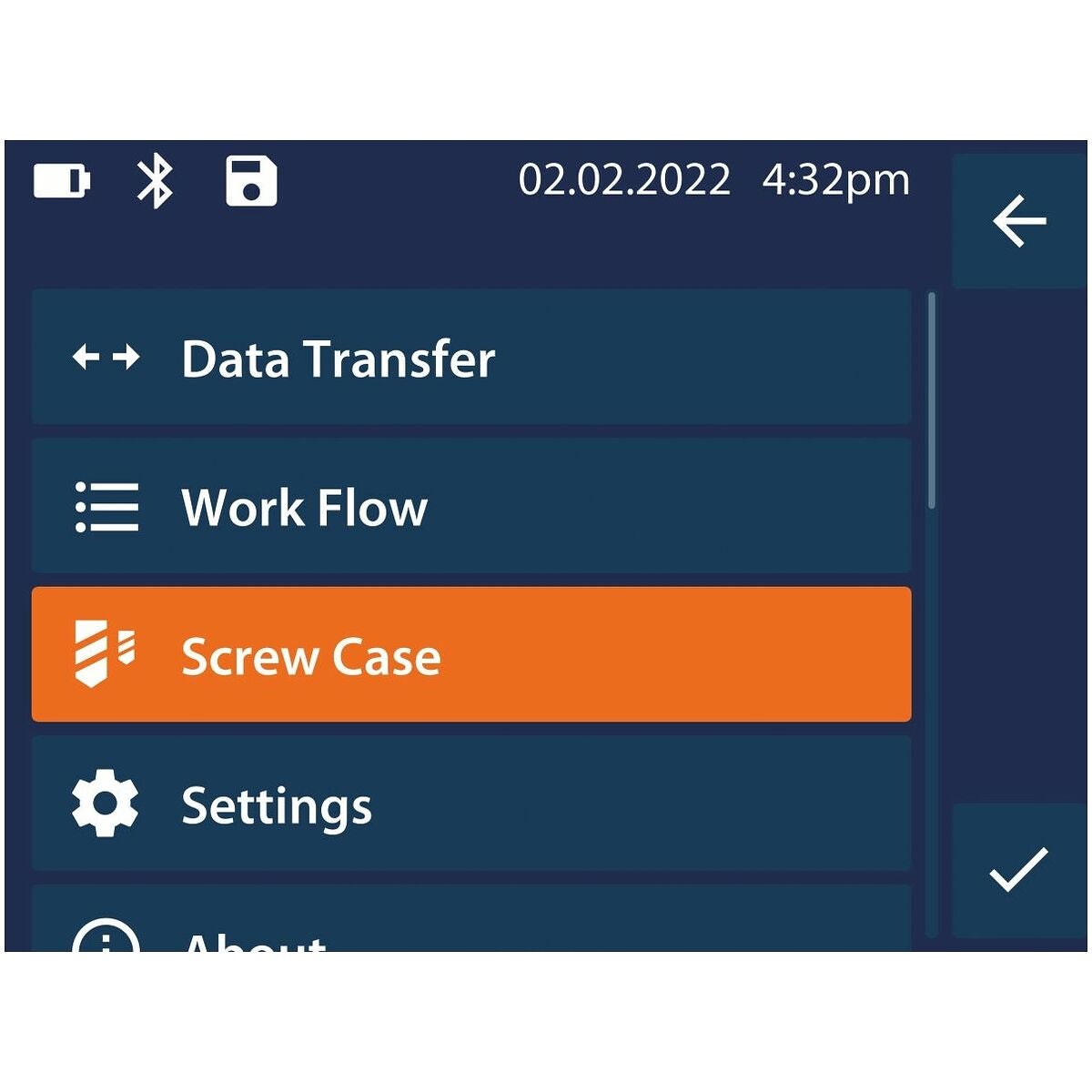

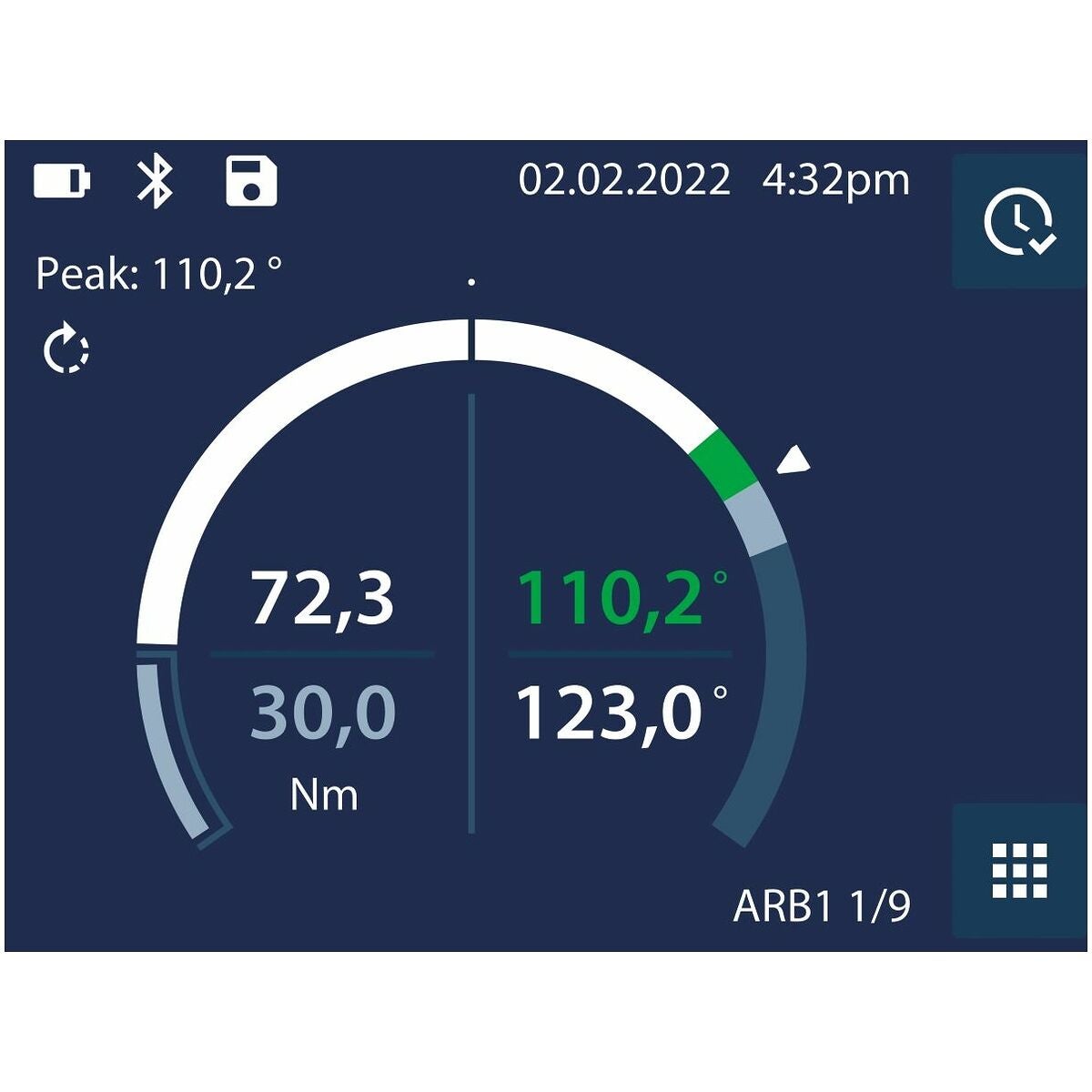

• Display: Stor, konstrastrikt lysande blickvinkelstabil 2,8 tum TFT-display med dubbelskala. Med batteri- och minnessymbol. Vridmoment och vridvinkel kan ses samtidigt.
• Visning: Peak (toppvärde) och Track (medlöpande).

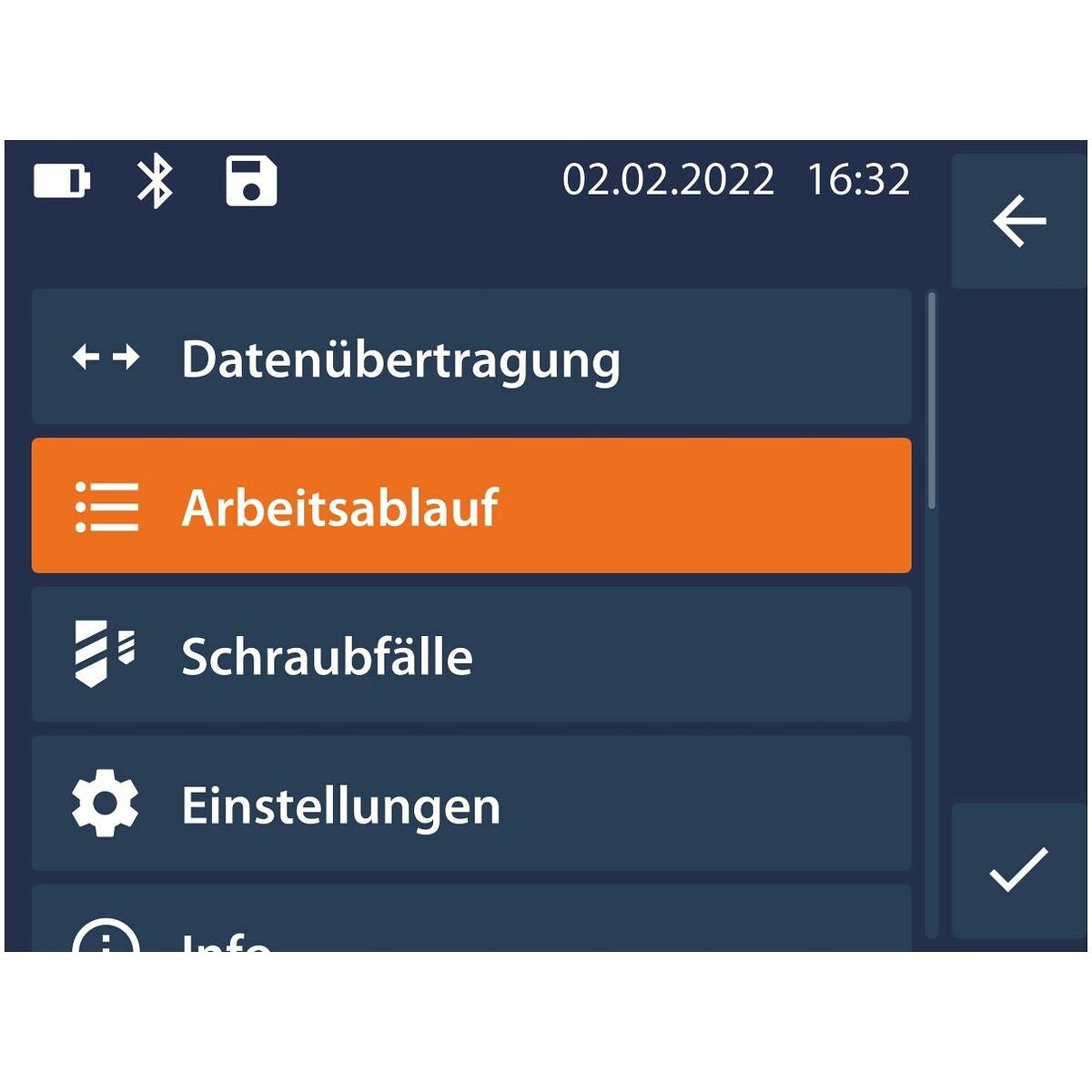

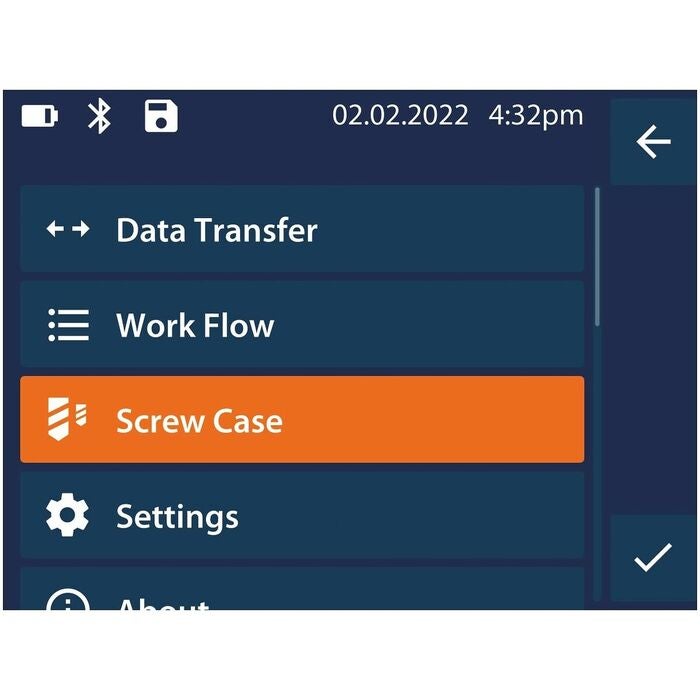

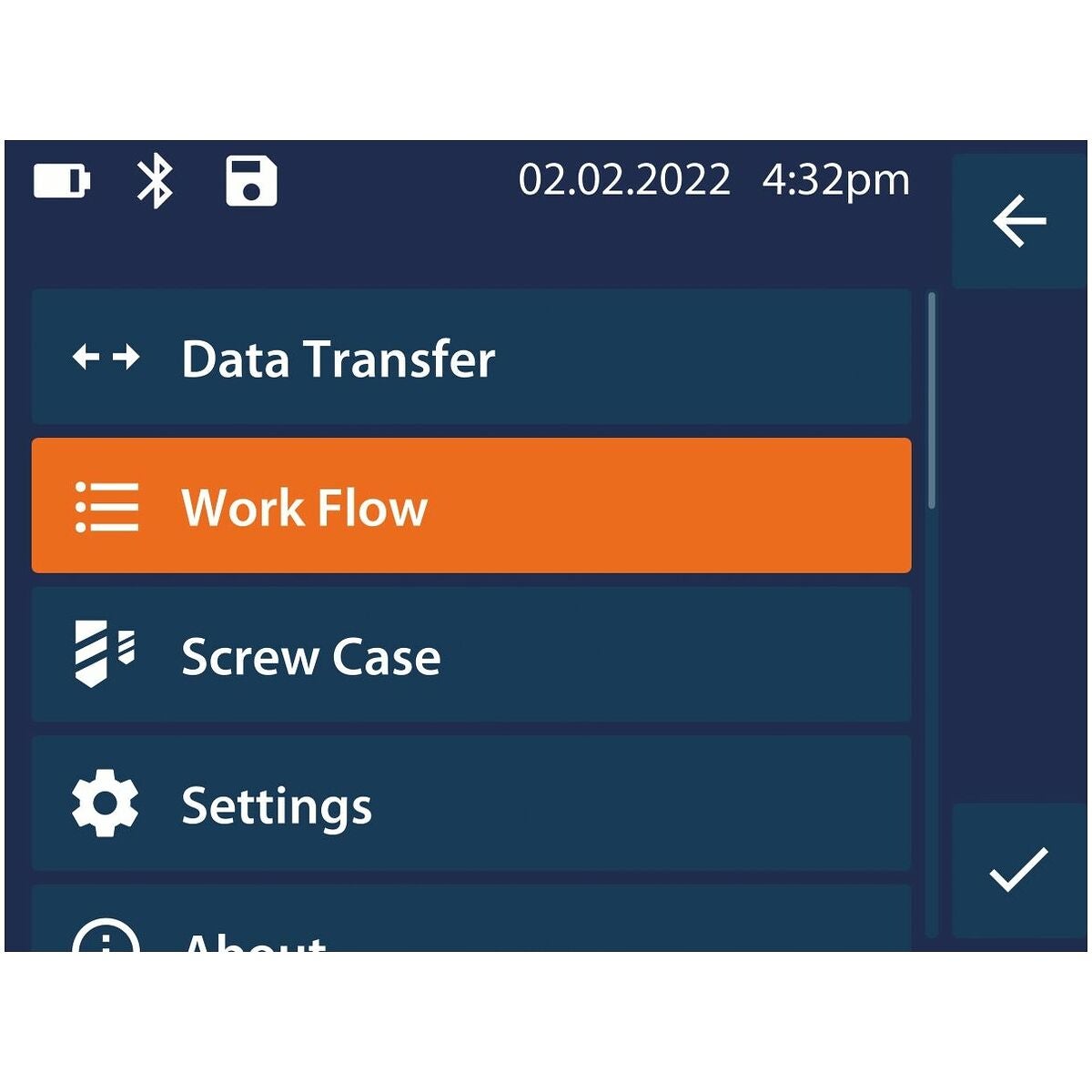

• Lägen: Vridmoment visande; vridmoment utlösande; vridvinkel utlösande; vridmoment utlösande med vridvikelövervakning; vridvinkel utlösande med vridmomentövervakning. Upp till 100 enskilda skrudragningsfall kan programmeras. Återkommande skruvdragningsfall kan sammanfattas till en förloppsplan (upp till 10 förloppsplaner med vardera upp till 10 skruvdragningsfall). Skruvdragningsfall och förloppsplaner kan programmeras både direkt på nyckeln och bekvämt med hjälp av appen.
• Möjliga trådlösa tillämpningar: Apparna HCT Windows och HCT Mobile. Provenheten har ett dubbelriktat gränssnitt. men den kan också manövreras fristående (utan app).
• Appar: För att frikoppla appen HCT Windows-appen behövs Bluetooth-dongeln 498999 STICK (licens) och appen Windows programvara (http://ho7.eu/win-app-hct). Appen HCT Mobile finns gratis för iOS och Android.

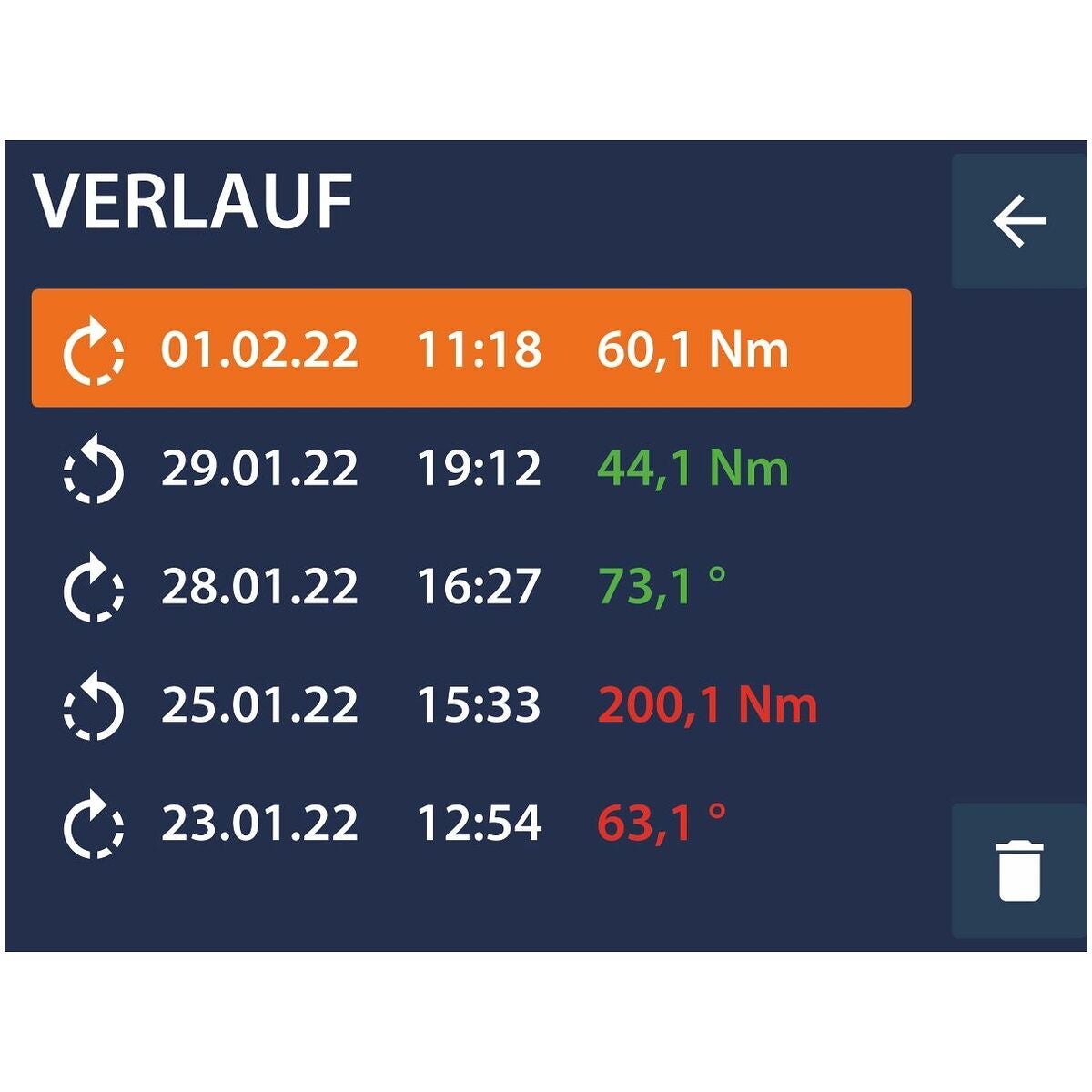

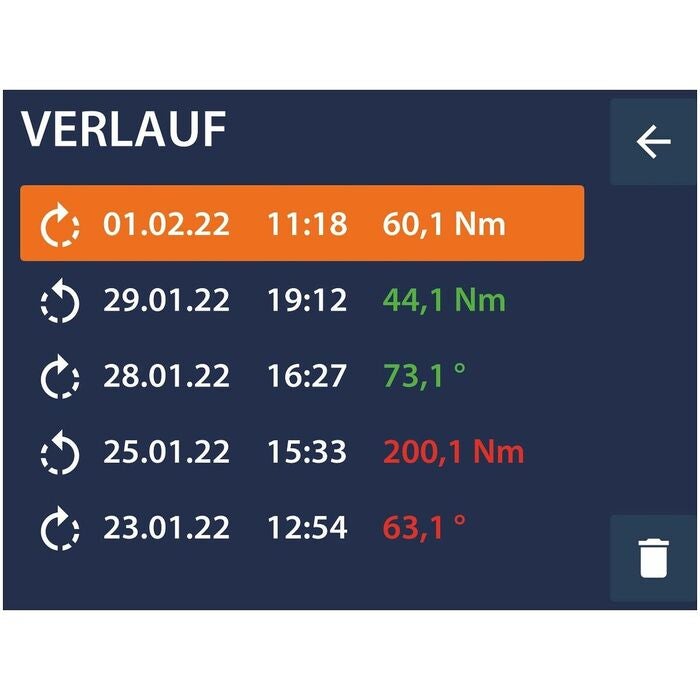

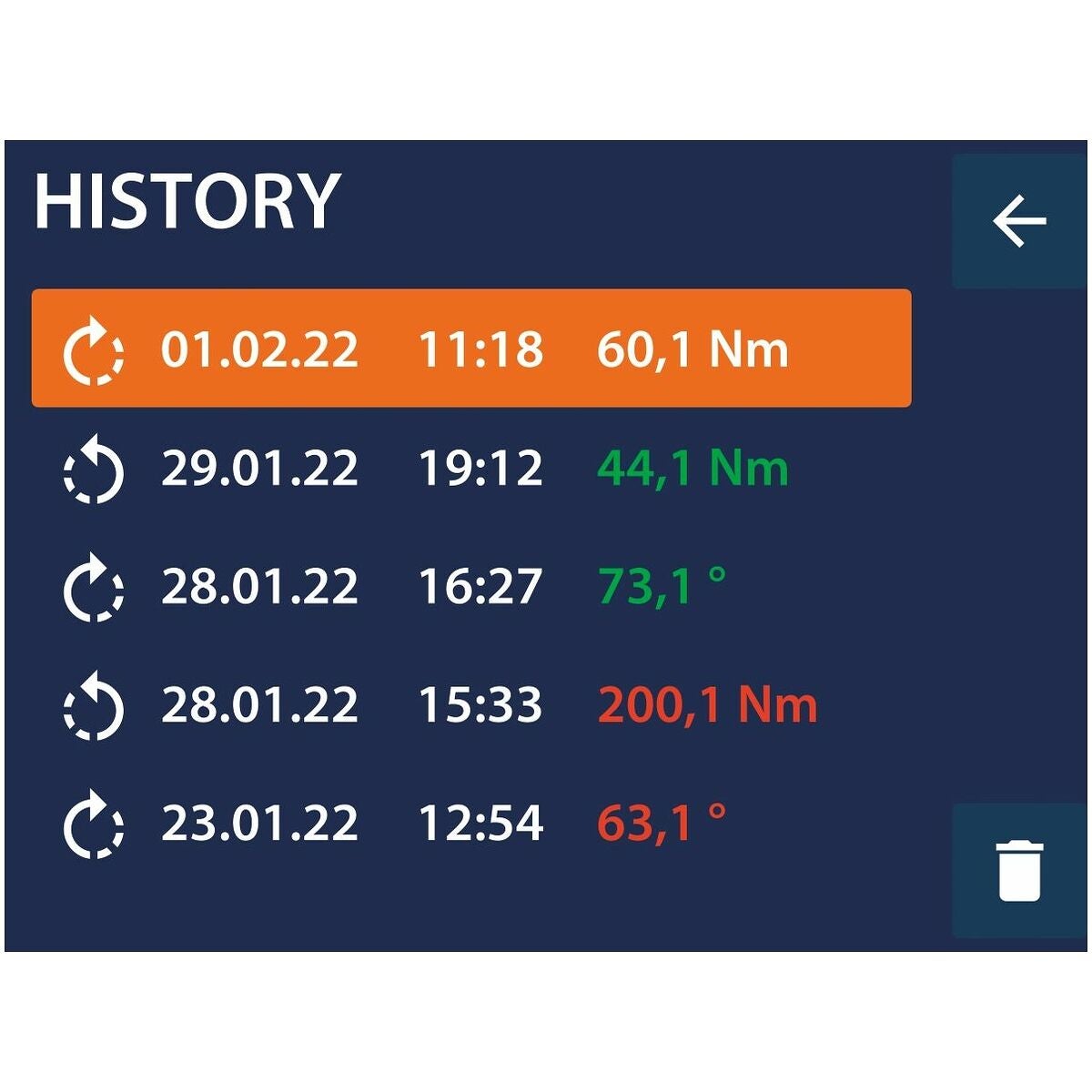

• Minnesutrymme: 1000 mätvärden med tidsstämpel (inkl. datum und tid). Lagring i nyckeln kan avaktiveras manuellt om en förbindelse med terminalen via HID har upprättats.
• Datautgång: Möjlig via Bluetooth eller USB-C. Via Bluetooth: Via appen som.csv-fil eller direkt på momentnyckeln via HID-gränssnittet för enkel och bekväm digital dokumentation. Via USB-C-gränssnittet: Uppgifterna kan exporteras som .csv-fil.
• Radiotillstånd: Momentnyckeln med Bluetooth-gränssnitt har ett giltigt godkännande för trådlös användning som gäller i alla EU-länder, i Schweiz, Norge, Turkiet, Storbritannien, USA och Mexiko.
• Lösenordsskydd: kan användas för att skydda mot obehörig åtkomst till menyn (masterlösenord) och för att säkra skruvdragningsfall och förloppsplaner. Dessutom kan man ställa in att fortsatt arbete efter en ej korrekt skruvåtdragning bara ska vara möjlig efter inmatning av lösenord.
• Varningssignalerna är haptiska (vibration), optiska (färgskiftning på displayen, en från alla positioner väl synlig 360° LED-ring med 'trafikljusfunktion') och akustiska (summer). Förvarningstidpunkten kan ställas in individuellt. Haptiska och akustiska varningssignaler kan avaktiveras godtyckligt.
• Enkel stickmåttinmatning: För verktyg med ändrat stickmått behöver bara det nya värdet matas in. Den omständliga omräkningen med formler utgår.
• Kapslingsklass IP40.
• 2K-handtaget på moment-/vridvinkelnyckeln ger särskilt god ergonomi och hög kraftöverföring.
• Beständig mot oljor, fett, drivmedel, bromsvätskor och hydraulolja.
• Språk: Tyska, engelska, spanska, italienska, franska.
• Fabriksinställning: Återställning till fabriksinställningar är möjlig.
• Tid och datum på nyckeln uppdateras automatisk vid uppkoppling mot appen.
• Visning av programversionen med serienummer, belastningsräkneverk och kalibreringsdatum.
• Kalibreringspåminnelse: efter antal belastningar.

Måttenhet: Nm, lbfft, lbfin.

Skärdata

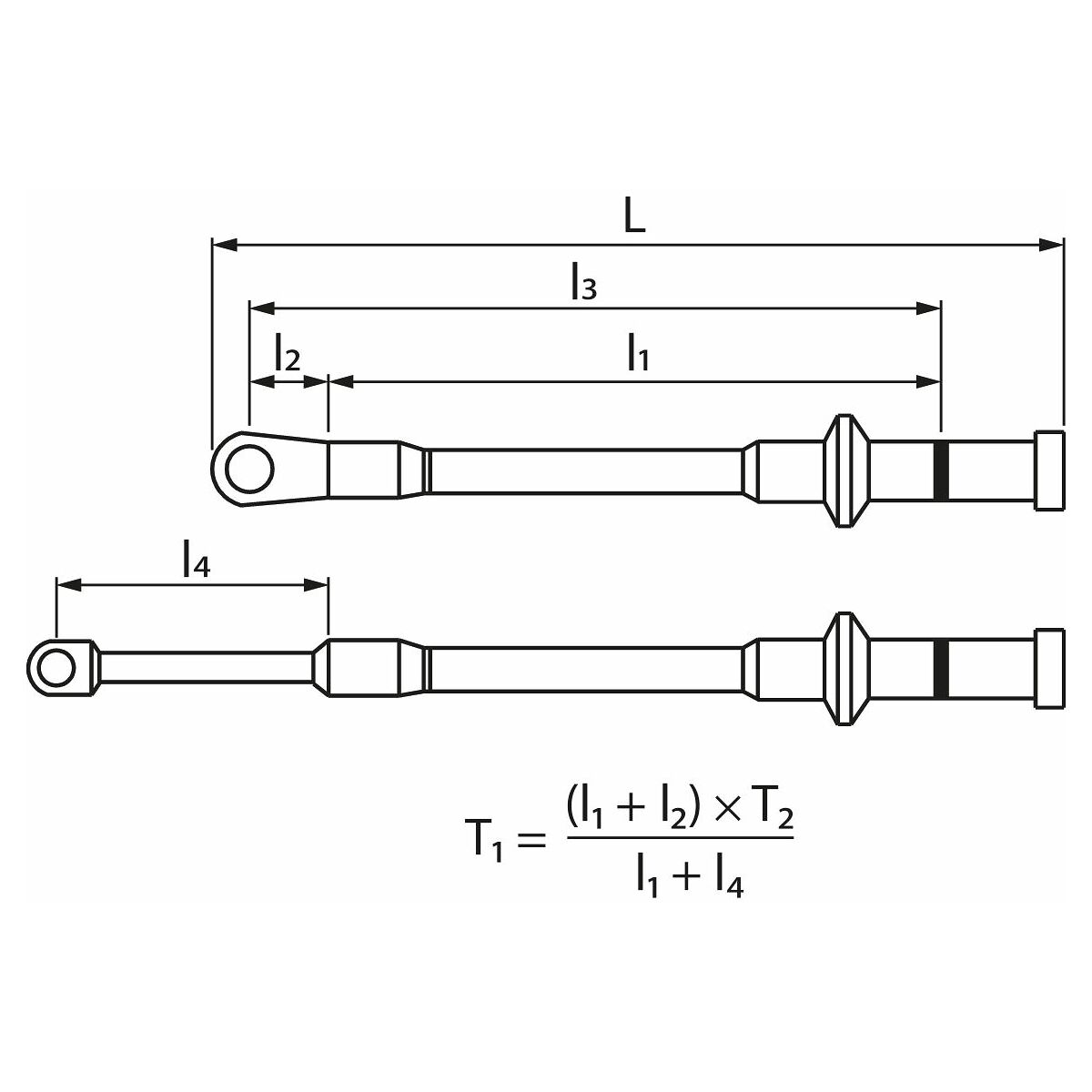

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Fördel
Uppdatera dina HCT momentnycklars app-och Bluetooth-firmware så att du kan utnyttja fördelarna helt! App-firmware från 3.37, Bluetooth-firmware från .,95.

HCT (Hoffmann Group Connected Tools)
Fördelar med trådlös överföring via Bluetooth:

• Enkel dataöverföring: Med en knapptryckning överförs mätresultatet direkt till din PC-applikation (t.ex. Excel eller Word) eller till din smartphone - inga donglar behövs.
• Rörelsefrihet: Inga dataöverföringskablar som stör.
• Lokal självständighet: Mätningar kan genomföras direkt på maskinen och vidarebefordras trådlöst till din applikation.
• Säker dataöverföring: Inga avläsnings- eller överföringsfel - flera mätinstrument kan kopplas samman.

Leveransinnehåll
USB-C datakabel, reversibel spärr med utkastare (storlek 12 – 340: insticksspärr, storlek 500 och 850: fast monterad spärrnyckel), 1 kommersiellt litiumjonbatteri typ 18650 3,6V / 3400 mAh (kan laddas direkt i verktyget via USB-C-kontakten). Inklusive stabil plastväska.

Anmärkning
Passande reservbatterier finns under nr 081574 storlek 3500. Laddare för 4 batterier kan som tillval levereras under: 081590 storlek 4ULTRA. Ett fäste för en hållare eller för upphängning av momentnyckeln finns tillgänglig under nr 655039 storlek 1.Utförande
med insticksspärr.
