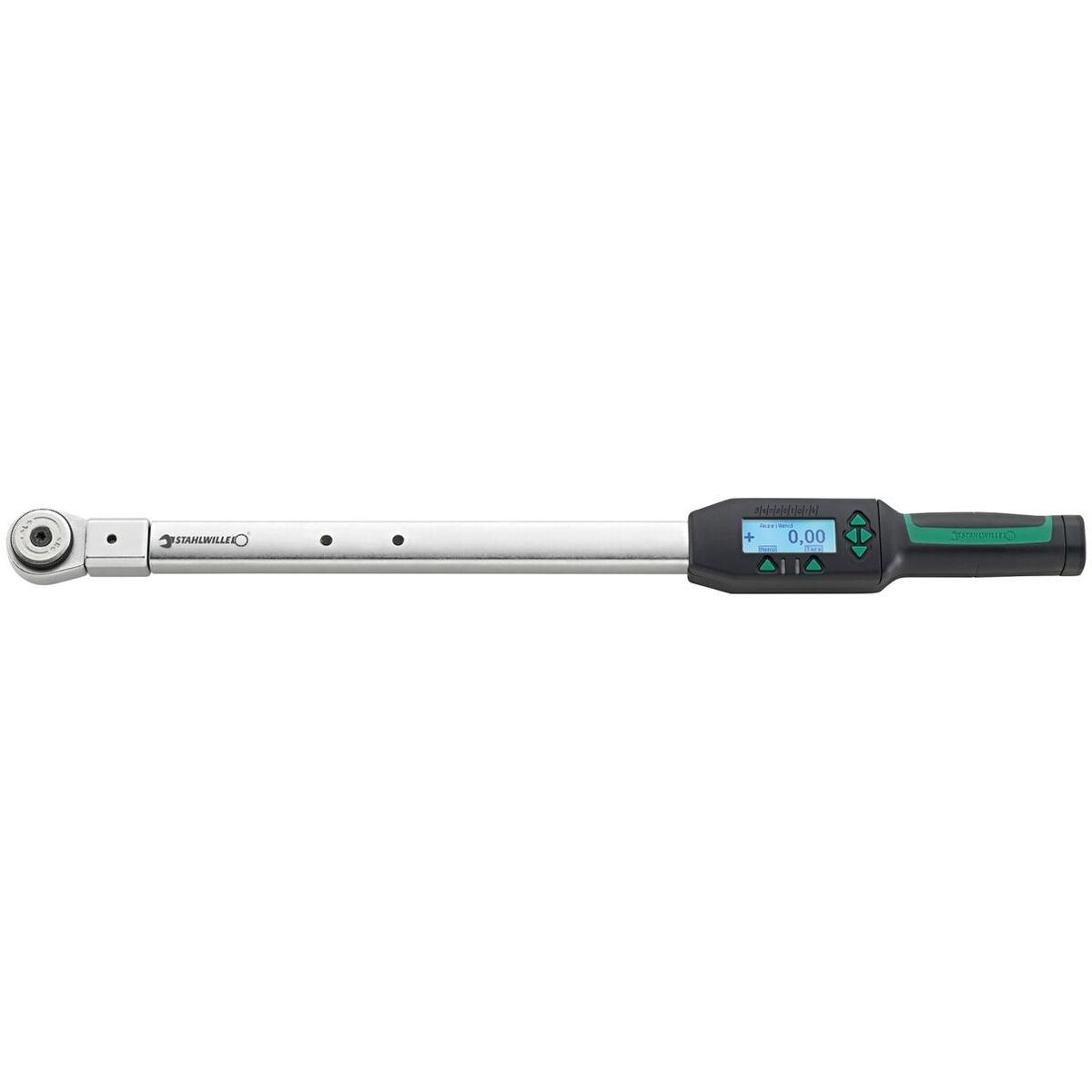

Elektronisk momentnyckel/vinkelmätare

Styckpris:
19 000 kr
Varumärke
Stahlwille
Artikelnummer
655270
Lagerstatus
I lager

Nedladdningsbara filer

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande

  • Robust, kompakt kåpa.
  • Enkel och flexibel manövrering genom menystyrning på stor display.
  • Återkommande skruvdragningsfall kan sammanfattas till en menystyrd förloppsplan.
  • Extra stort mätområde (5 % − 100 % av nominellt värde).
  • Inställbar förvarningspunkt för de optiska, kännbara och akustiska signalerna.
  • Motståndskraftig mot olja, fett, drivmedel, bromsvätska och hydraulolja.
  • Programmerbar via PC.
  • Servicevänlig genom enkel justering.
  • Inbyggd automatisk kalibreringspåminnelse efter antal belastningar och tidsintervall.
  • Skydd ned lösenord mot oavsiktlig justering och obehörig åtkomst.
  • Med 2 batterier (1,5 V Mignon / AA / LR6).
  • Vridmoment och vridvinkel kan ses samtidigt.
  • Bekväm vridvinkelmätning utan referensarm.
  • Enkel stickmåttinmatning: För insticksverktyg med variabelt stickmått behöver bara det nya värdet matas in. Den omständliga omräkningen med formler utgår.
  • QuickRelease: Säker fastsnäppning och snabbt byte för insticksverktyg.
  • Vridvinkelmätning utan referensarm.
  • Enkel manövrering: Alla funktioner kan väljas med pilknapparna. Enkel och översiktlig att använda.
  • Automatisk kalibreringspåminnelse: efter antal belastningar och tidsintervall.
  • Varningssignaler: Varningssignalerna kan alternativt ställas in som akustiska (summer), kännbara (handtaget vibrerar), optiska (lysdioder och display) eller som en kombination. Förvarningstiden kan anges individuellt.
  • Valfri kraftinsats: Mätningen blir alltid lika noggrann oavsett hur hårt du håller i momentnyckeln.

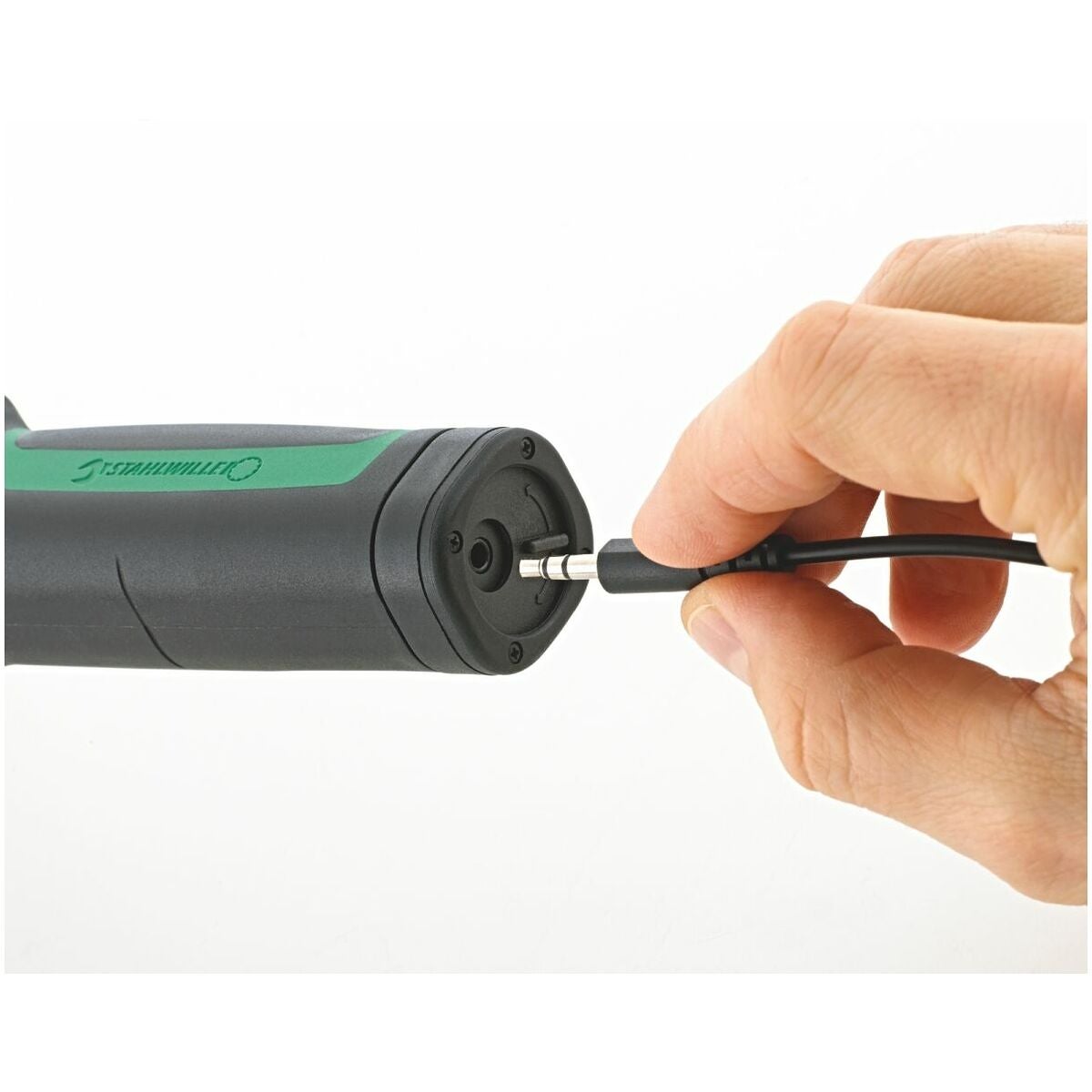

  • Datautgång: Med USB-gränssnittet kan du avläsa och utvärdera data som du har sparat i din PC.

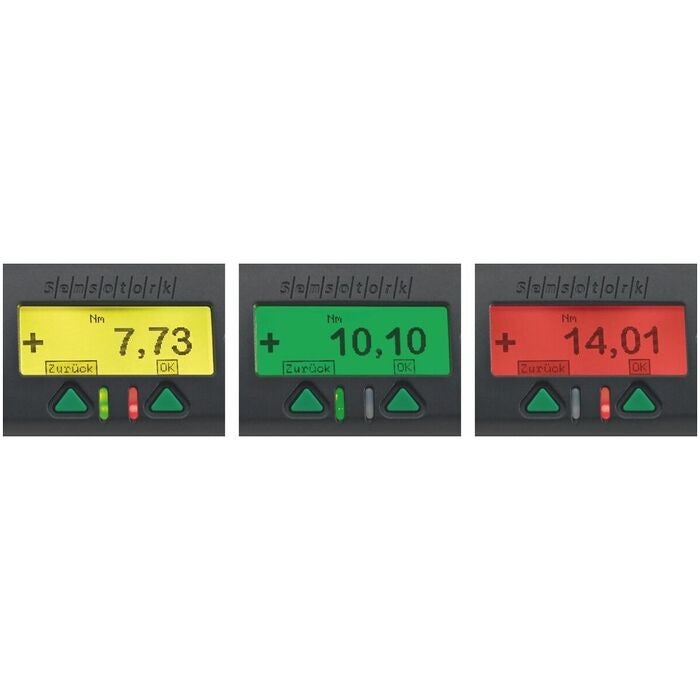

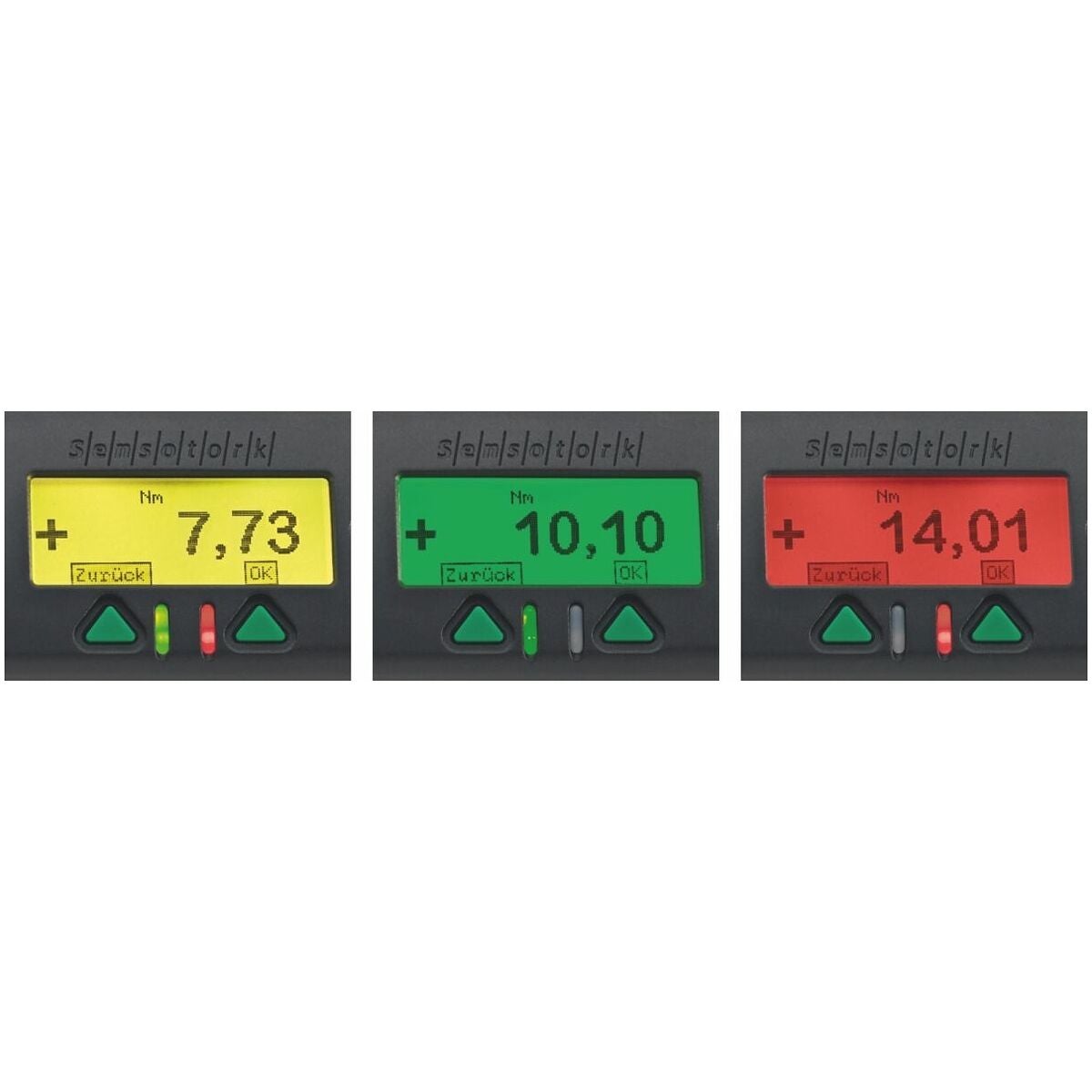

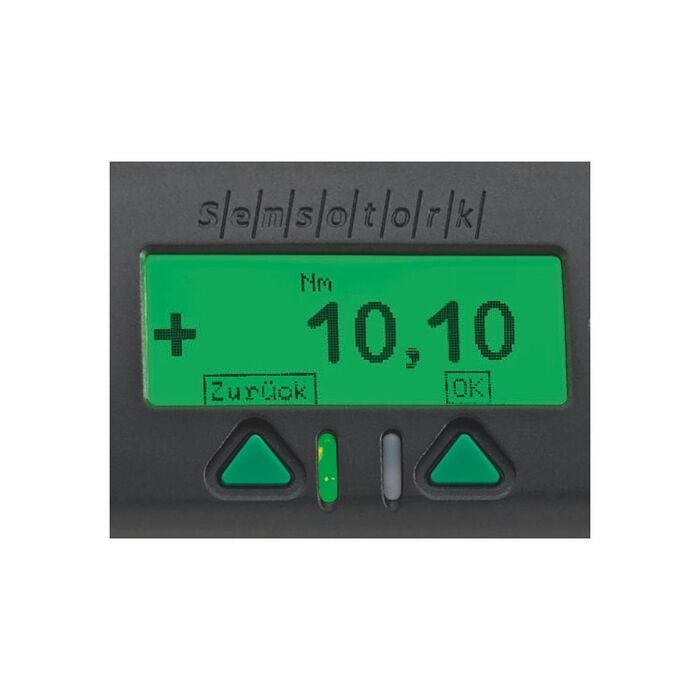

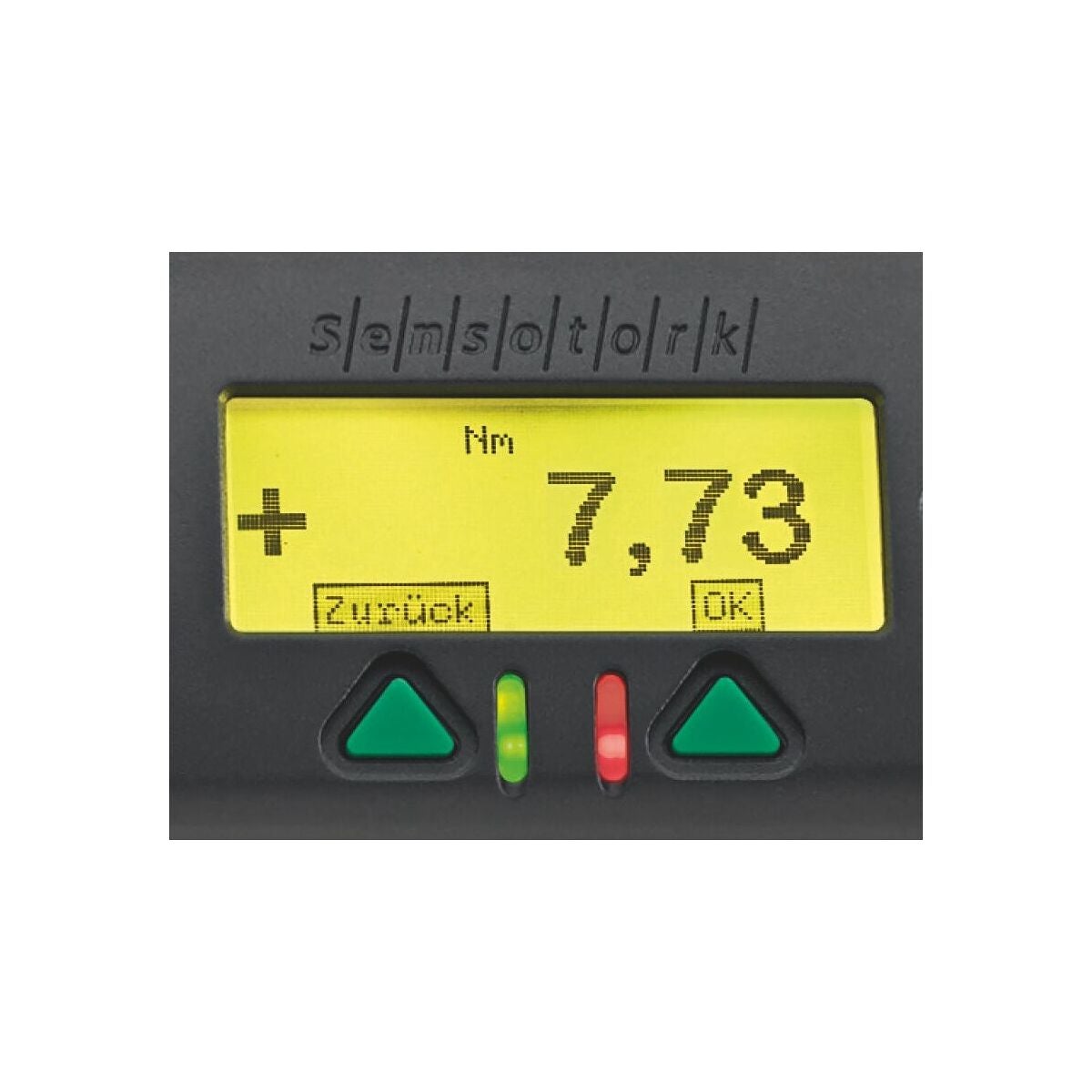

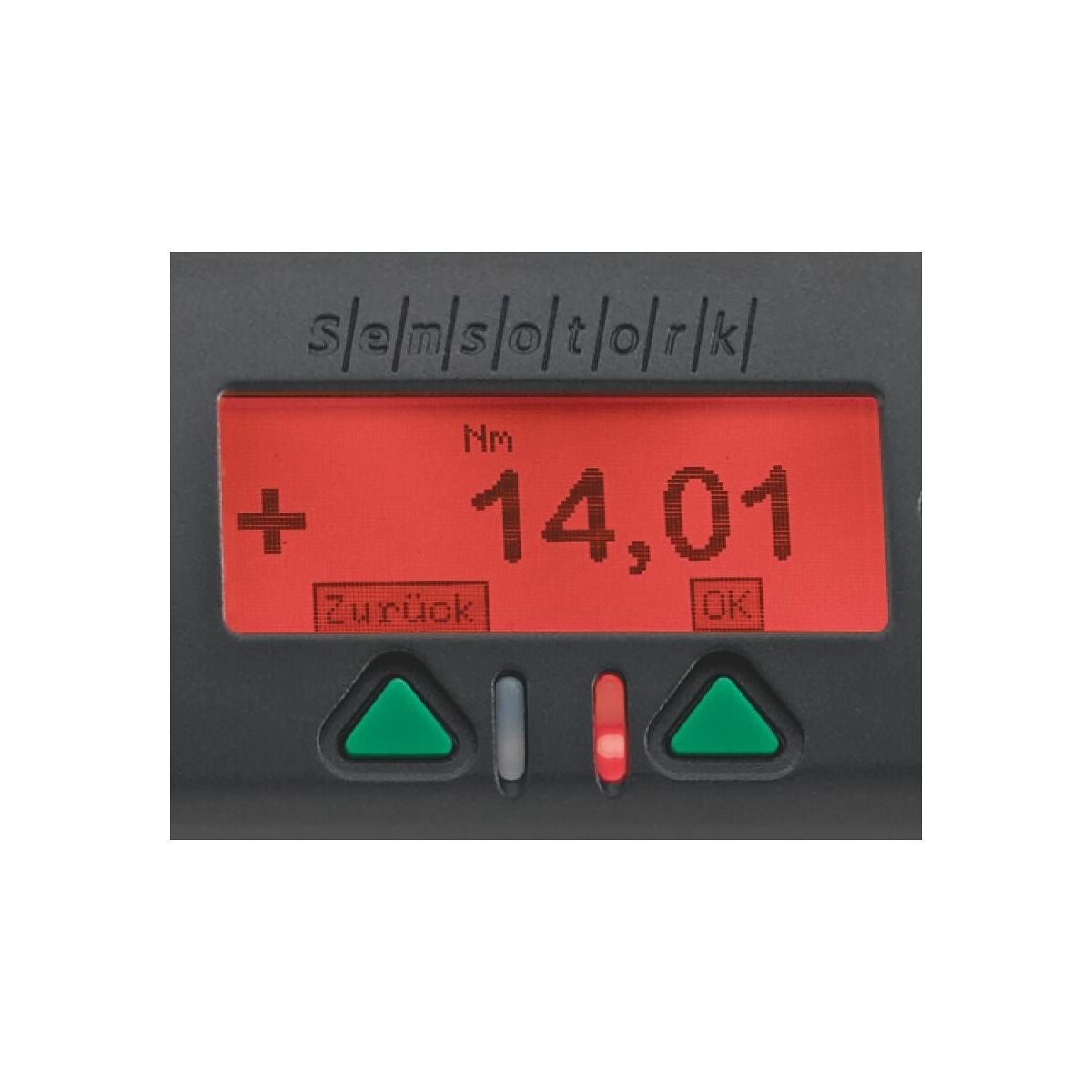

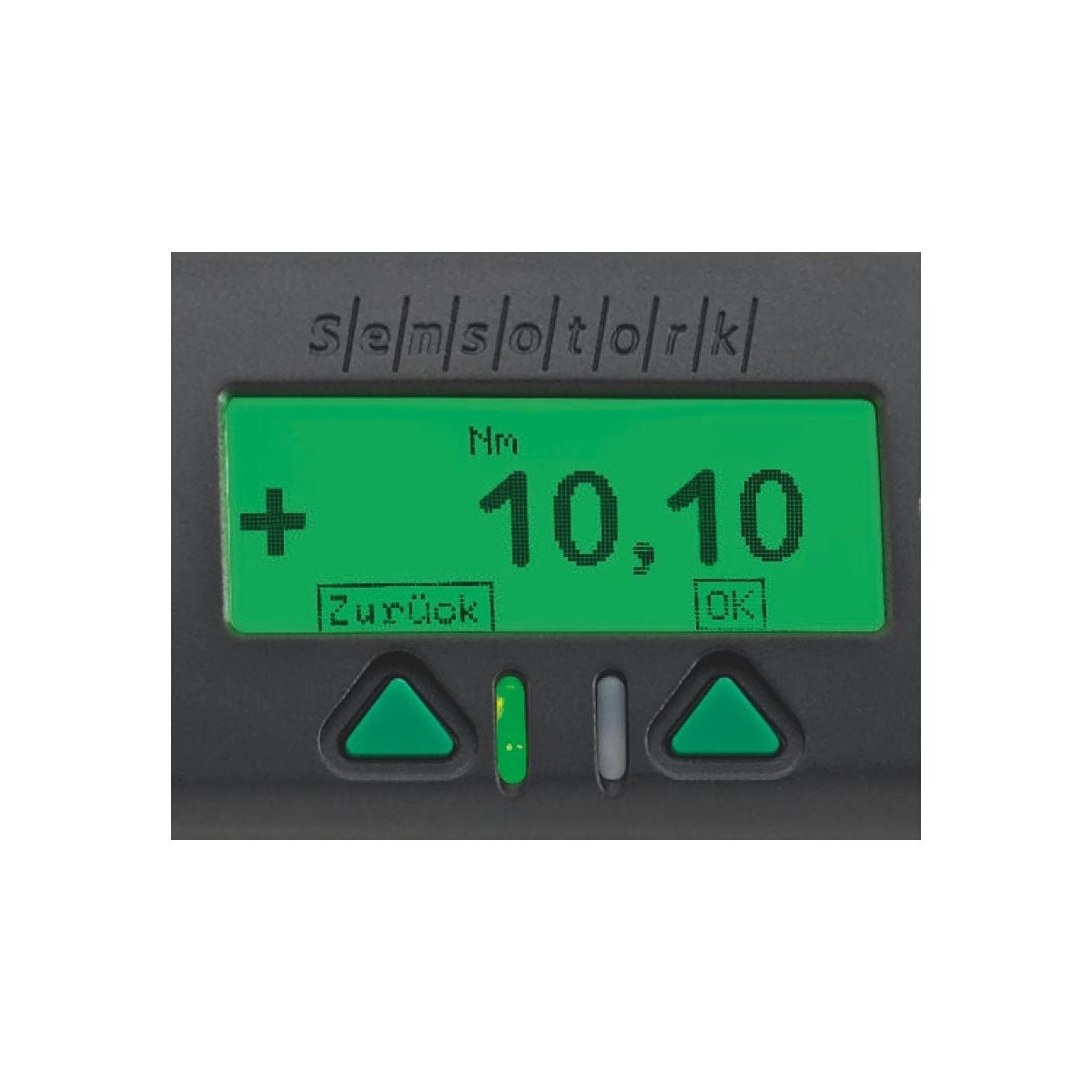

  • Bakgrundsbelysning av displayen för bättre läsbarhet och bedömning av skruvningsförloppet (trafikljusprincip).


Måttenheter: Nm, lbfft, lbfin.
Menystyrningen och den stora displayen gör att moment-/ vridvinkelnyckeln kan manövreras enkelt och flexibelt. Återkommande skruvdragningsfall kan sammanfattas till en menystyrd förloppsplan. De optiska, kännbara och akustiska signalernas förvarningstidpunkt är inställbar. Verktyget är motståndskraftigt mot oljor, fetter, drivmedel, bromsvätskor och hydraulvätskor. Nyckeln är underhållsvänlig genom att den går lätt att justera kan programmeras via PC och har ett stort mätområde. Genom att ett lösenord måste matas in är nyckeln skyddad mot oavsiktliga förändringar och obehörig åtkomst. Vridmoment och vridvinkel kan ses samtidigt. Vridvinkelmätningen genomför man bekvämt utan referensarm.

Skärdata

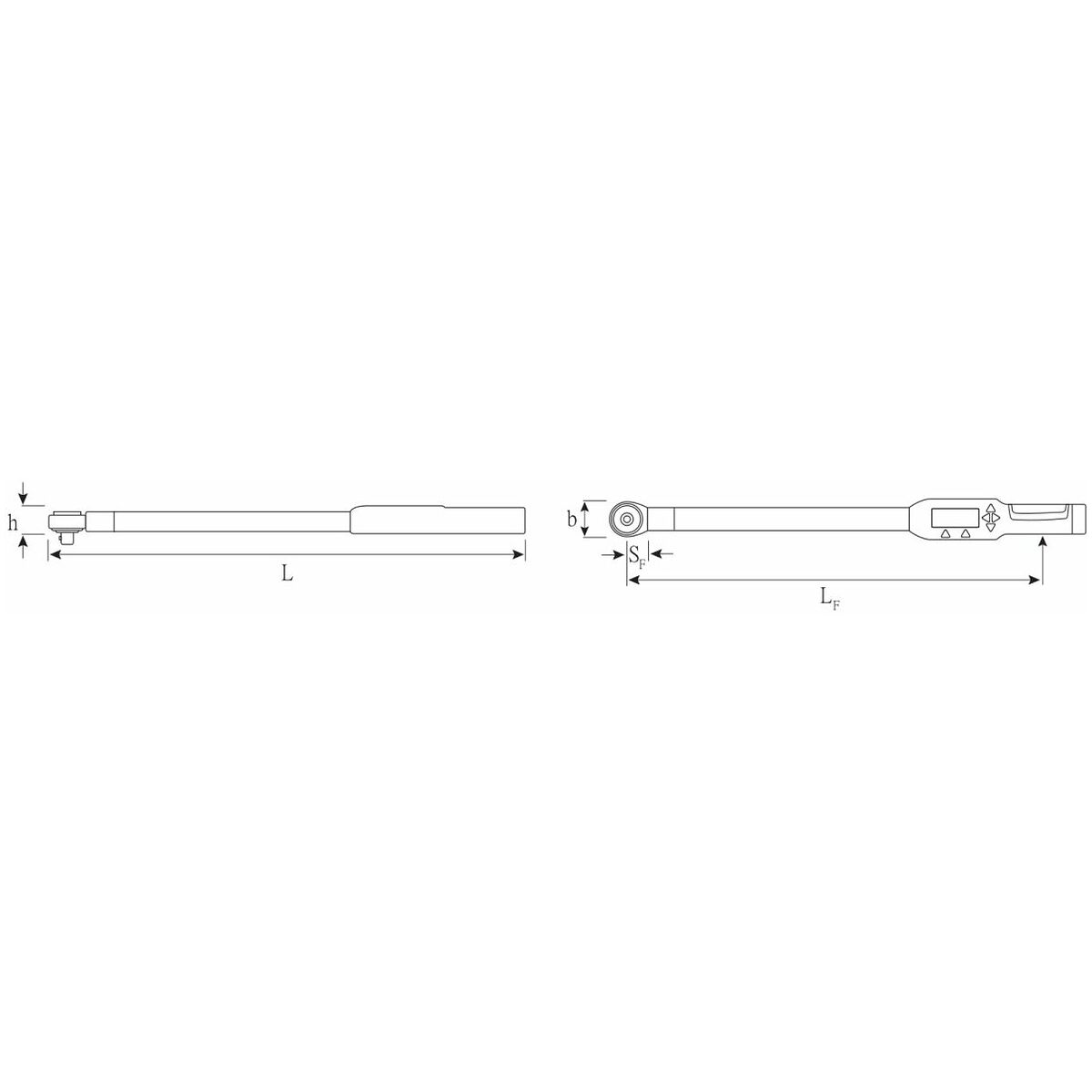

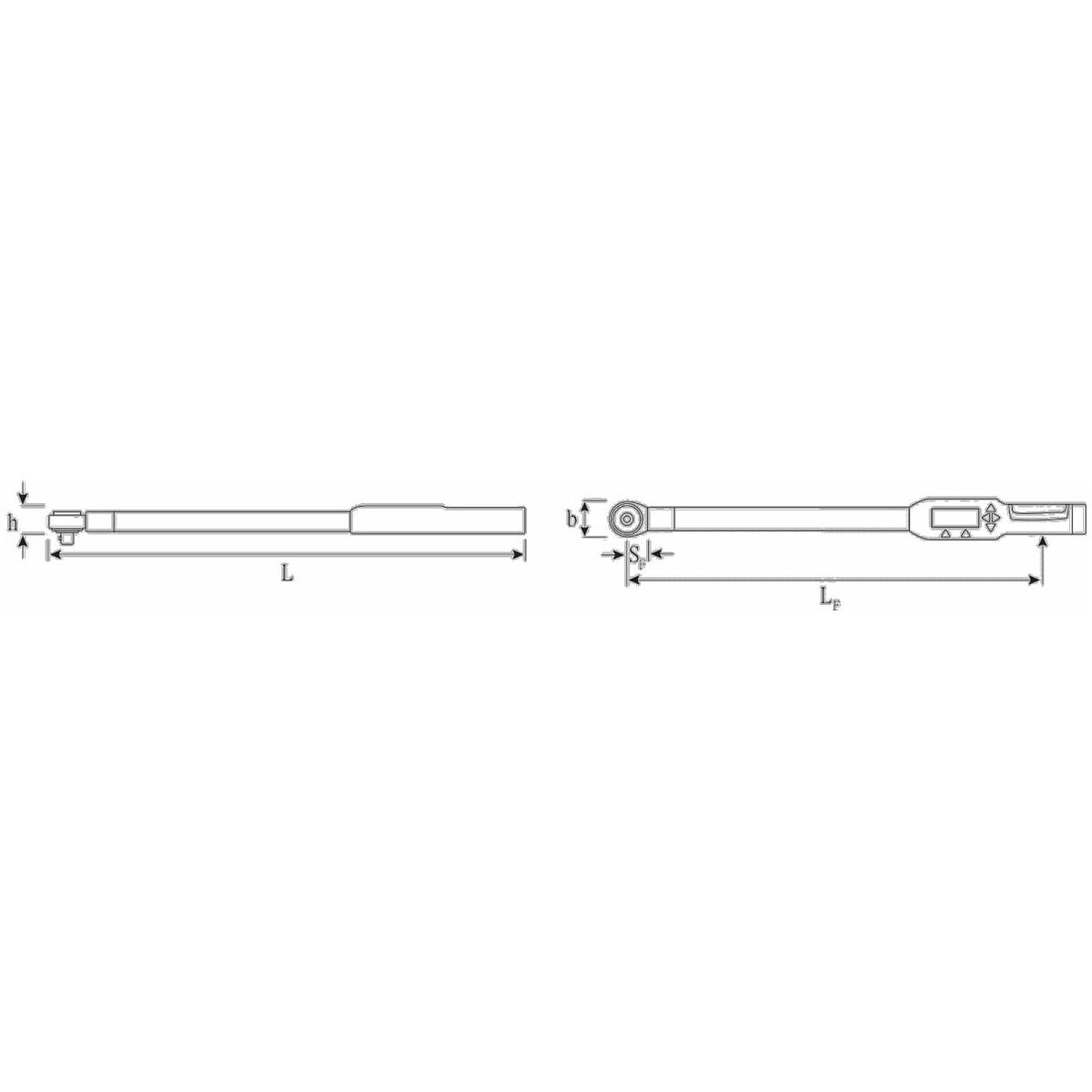

Förklaring till ritningen och formeln:

L1 = spaklängd exkl. insticksverktyg
l2 = justerat stickmått på momentnyckeln
l3 = spaklängd inkl. fabriksinställt kalibreringsstickmått
L4 =insticksverktygets stickmått
L = verktygets totala längd
T1 = vridmoment som ska ställas in
T2 = föreskrivet vridmoment

Leveransinnehåll
Inklusive stabil förvaringsväska av plast (storlek 400 i stabil plåtlåda) och 2 batterier (1,5V Mignon / AA / LR6).

Specialtillbehör
USB-adapter, kabel med jackproppar och programvara SENSOMASTER 4.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.

Teknisk data

Produktslag Momentnyckel
Kalibrering O3; O5
Upplösning 0.01 Nm
Provningsprotokoll Provningsprotokoll från tillverkaren
Hållare för insticksverktyg 14×18 mm
Utbytbart verktyg Insticksverktyg
Momentintervall 15 - 296 lbffot
Momentintervall 180 - 3600 lbftum
Spaklängd utan insticksverktyg [l1] 750 mm
Justerat stickmått på momentnyckeln [l2] 25 mm
Spaklängd inklusive stickmått för fabrikskalibrering [l3] 775 mm
Mätnoggrannhet åtdragningsvinkel ±1 %
Fyrkantsfäste 3/4 tum
Maximalt vridmoment 400 Nm
Datautgång USB-gränssnitt
Serie SENSOTORK® 713R
Vikt 2330 g
Energiförsörjning Batteridriven
Momentintervall 20 - 400 Nm
Antal ingående batterier 2
Artikelnr ingående batterier / ackumulatorer 081561 LR6
Norm DIN EN ISO 6789
Mätnoggrannhet vridmoment ±1 %
Feedback visande
Utlösningsprincip Vibrationsmotor
Omkopplingsbar avläsning Nm; lbfin; lbfft
Inställning av utlösningsvärdet digital, inställbar
Utlösningsvärdets justerbarhet ställbar
Anslutningsform för insticksverktyg (fyrkantfäste)
Mätmetod vridmoment; Rotationsvinkel
Dragriktning Höger- och vänsterdragning
Loggbara data ja
Mätteknik elektroniskt
Utlösningssignal optisk; akustiskt; haptisk
Visning digital
Totallängd l 838 mm
Förpackning stabil plastväska
Batterityp Mignon, AA

Produktspecifikation

Artikelnummer 655270
EAN 4018754156528
