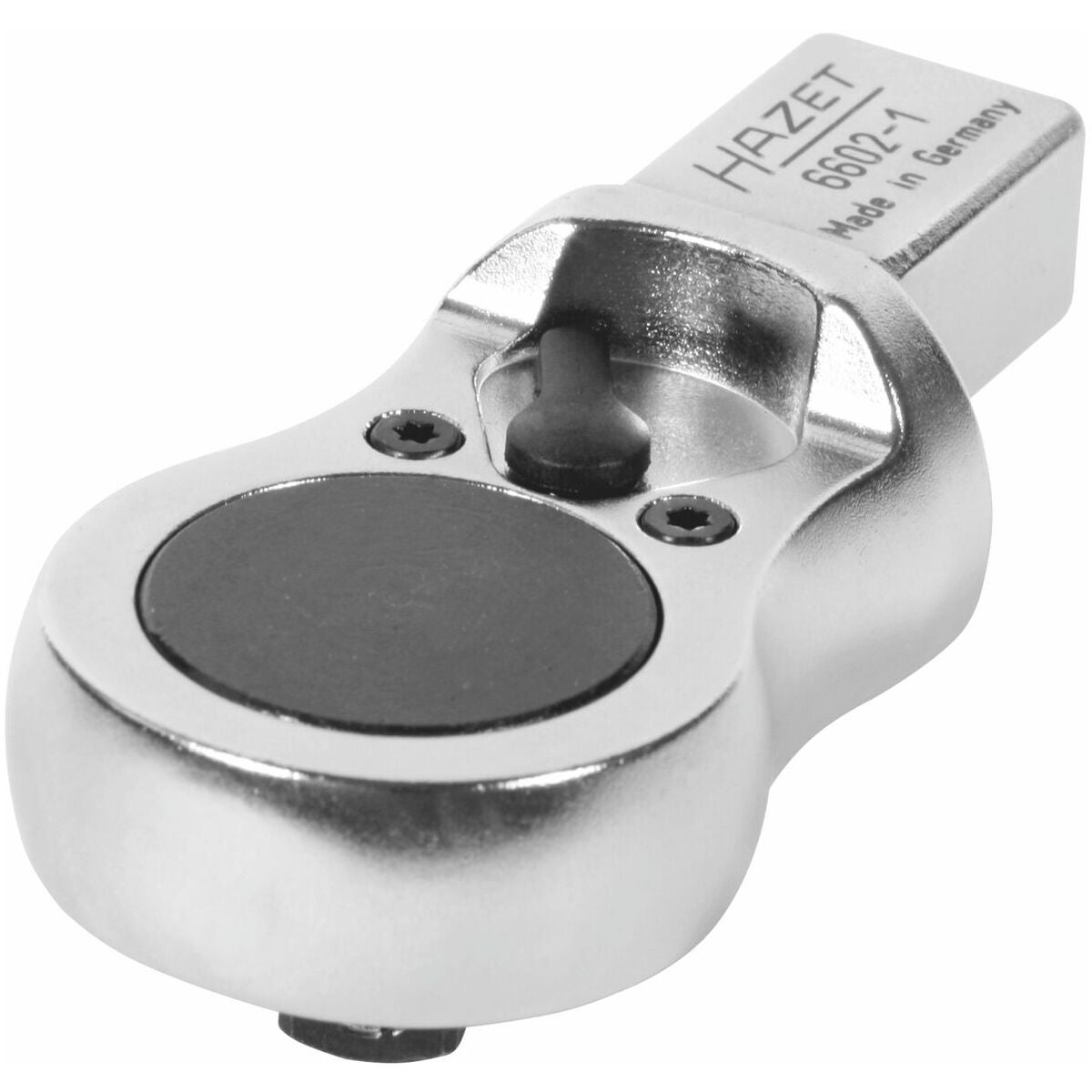

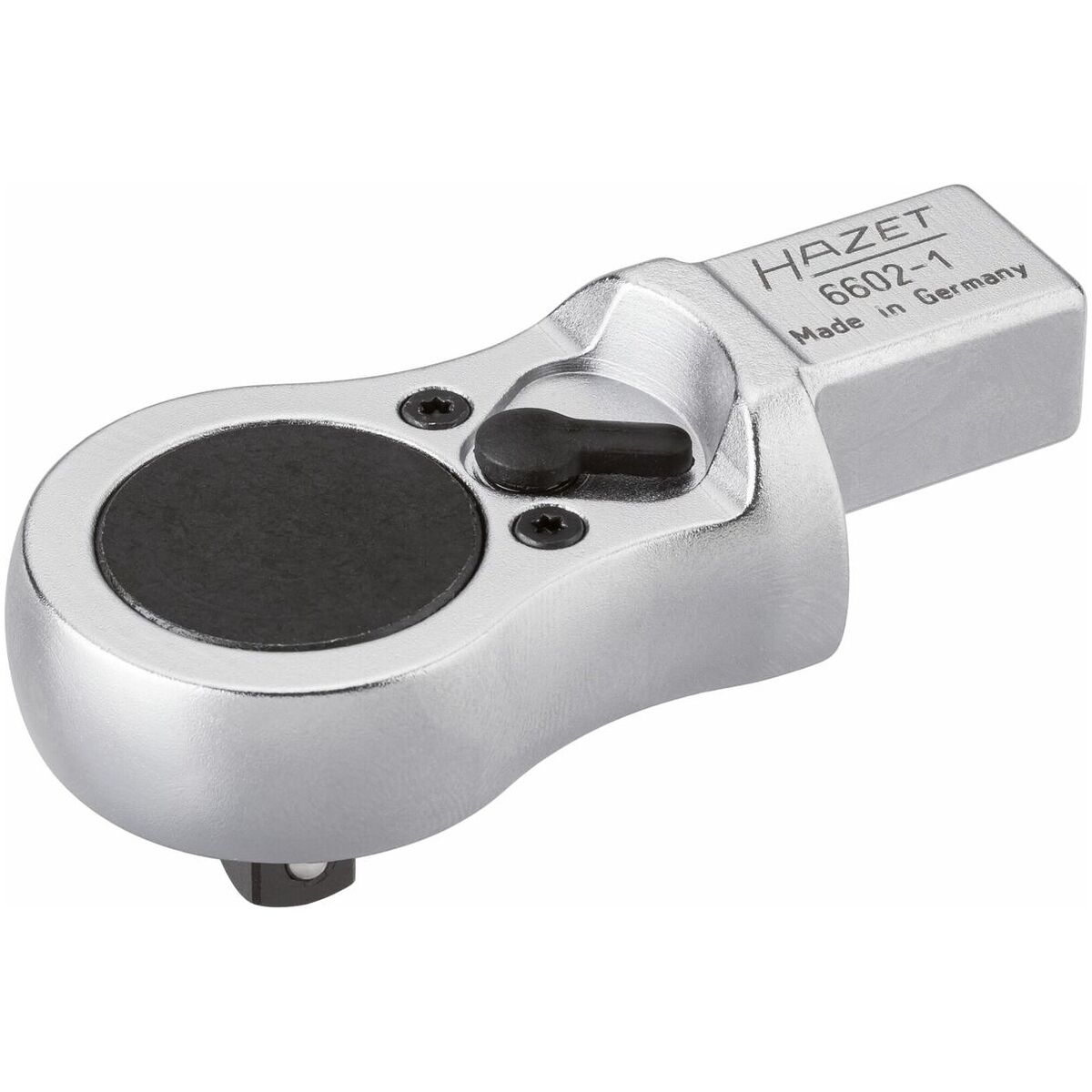

Spärrhuvud, smalt, med djupt placerad omkopplare

Produktbeskrivning

Passar till
Momentnyckel med 4-kantfästen.

Utförande
Sänksmidd; alla verktyg med instickskoppling = rektangulärt skaft med fjädrande låsstift. På så sätt garanteras ett säkert och stadigt fäste för insticksverktygen i momentnyckeln.

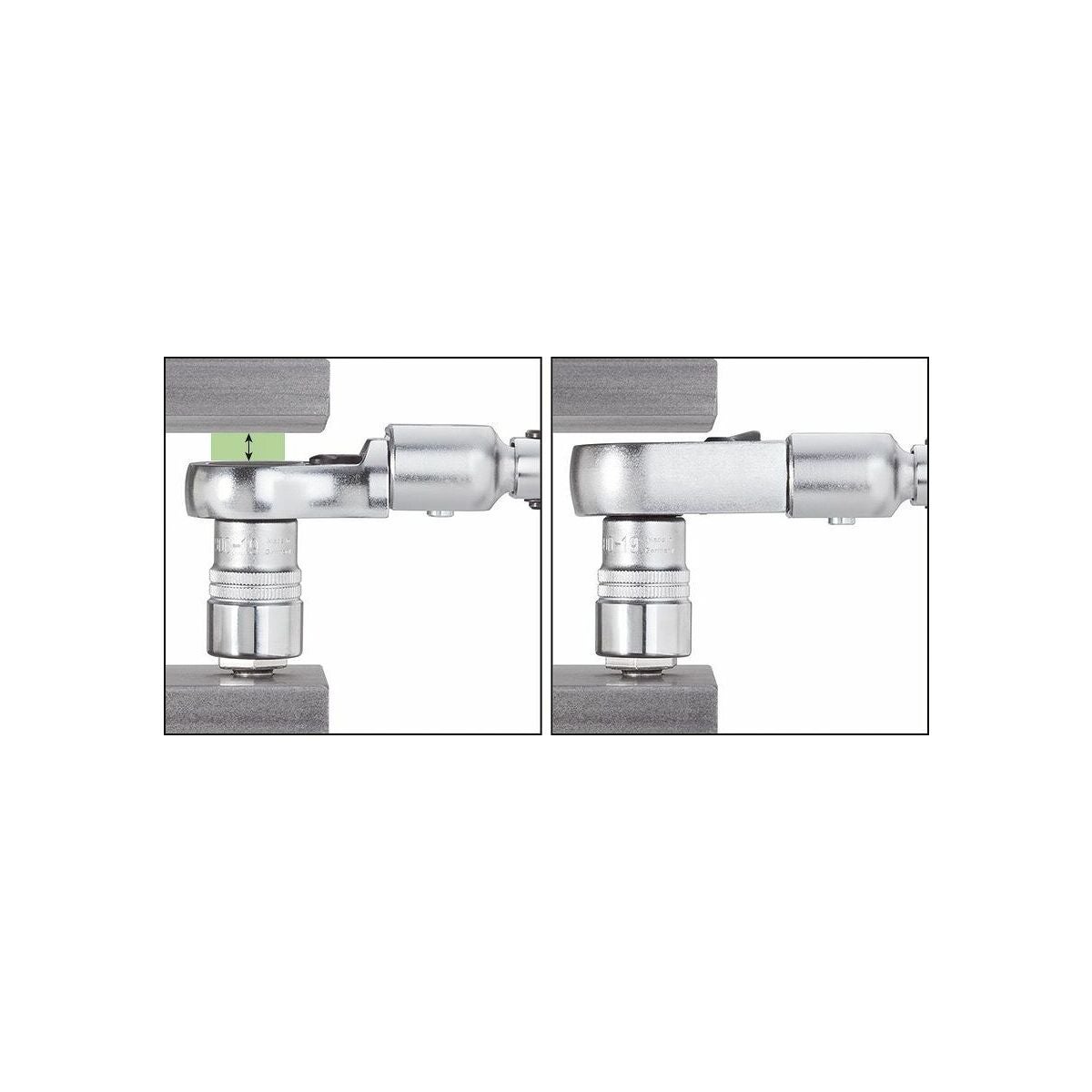

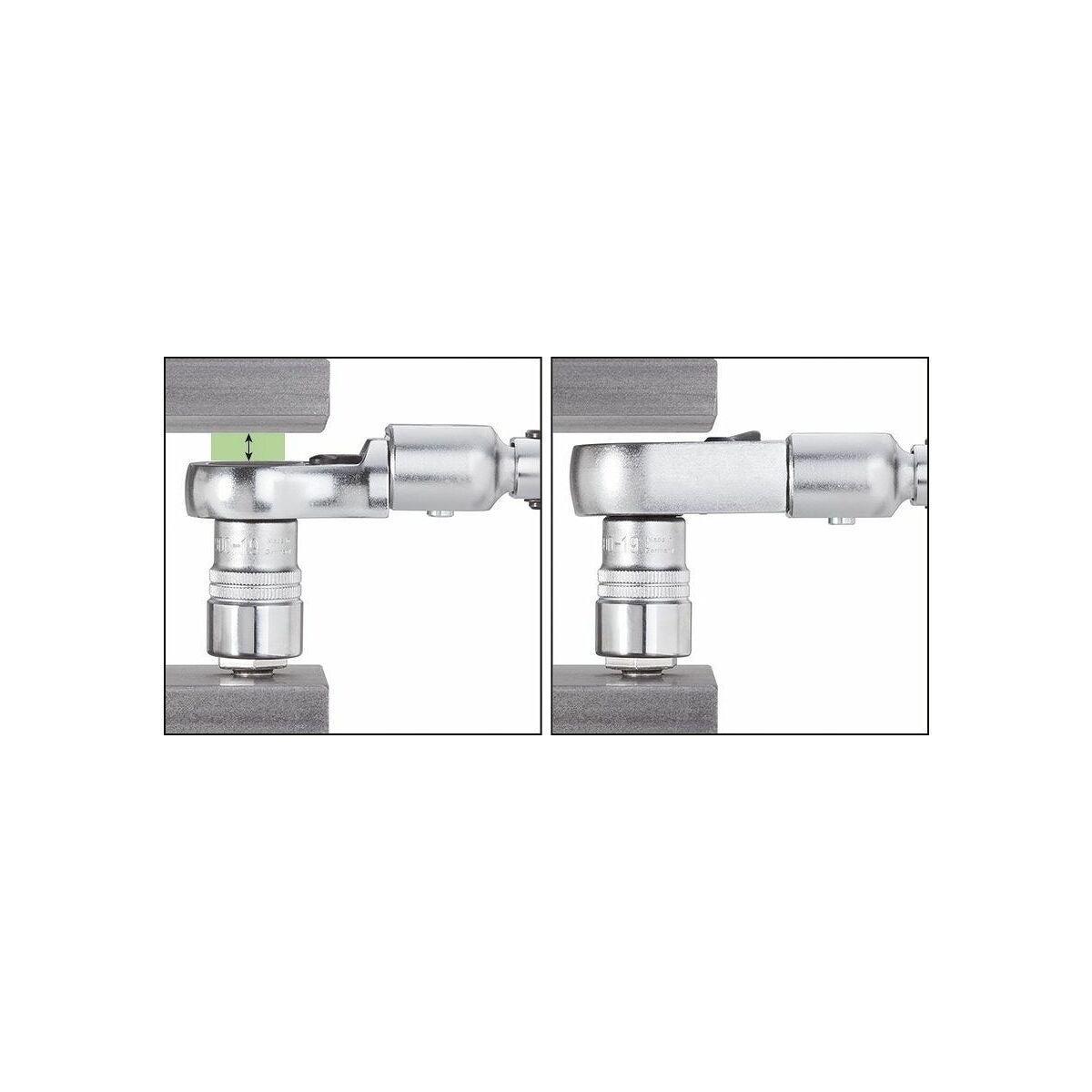

Slankt spärrhuvud med djupt placerad omkopplare.

Skärdata
Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Material
Kromvanadinstål, förkromat.

Anmärkning
Följ insticksvertygens stickmått och stäm av med motsvarande mått hos justeringsverktyget (se provningsprotokollet/bruksanvisningen för den använda momentnyckeln). Gör en stickmåttkorrigering vid avvikelser!
Fler insticksverktyg med fyrkantinsticksskaft 22×28 mm kan levereras på förfrågan.

Teknisk data

Produktspecifikation
