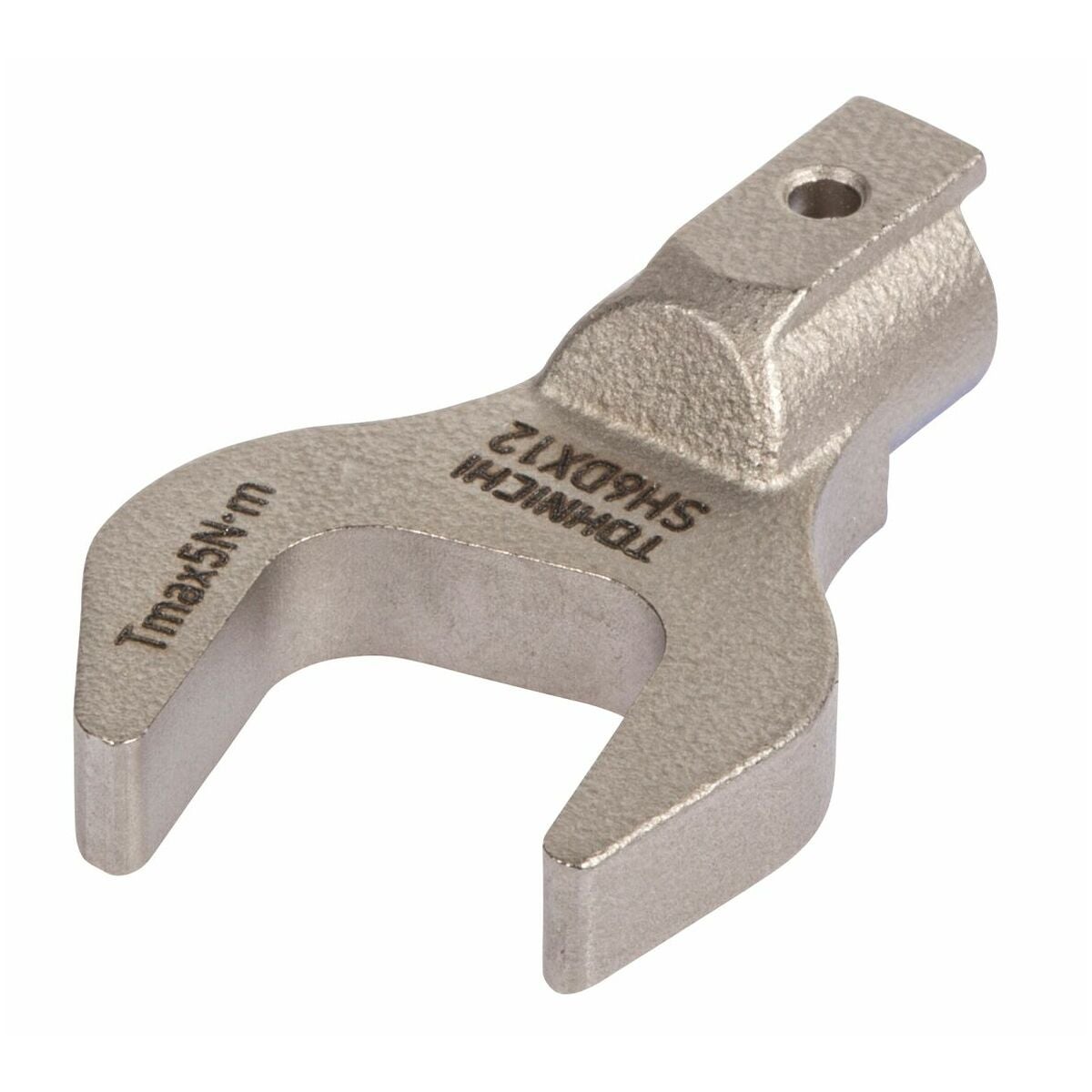

Produktbeskrivning
Skärdata

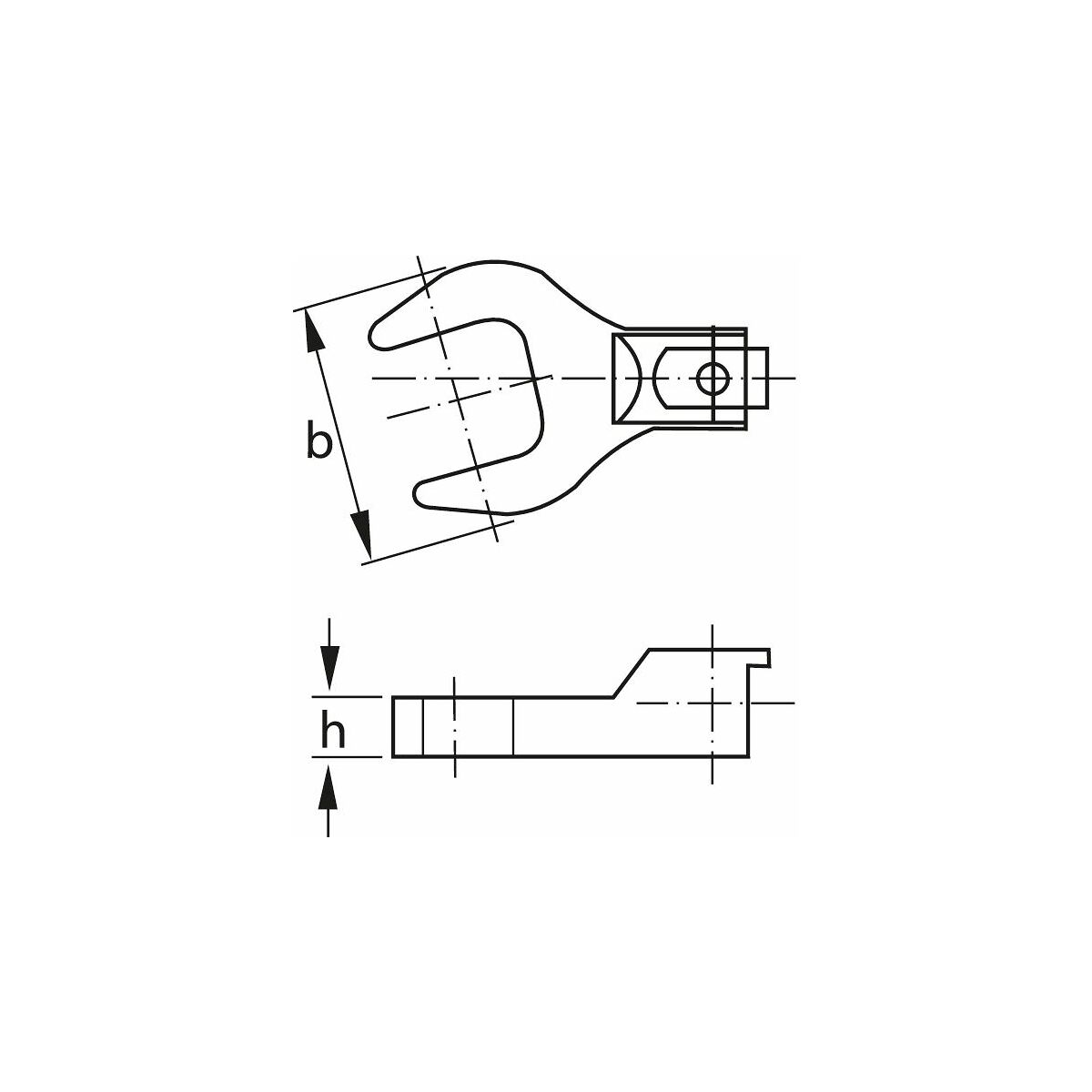

Förklaring till ritningen och formeln:
L1 = spaklängd exkl. insticksverktyg
l2 = justerat stickmått på momentnyckeln
l3 = spaklängd inkl. fabriksinställt kalibreringsstickmått
L4 =insticksverktygets stickmått
L = verktygets totala längd
T1 = vridmoment som ska ställas in
T2 = föreskrivet vridmomentLämplig för tabellanvändning
Momentnyckel: Nr 657320 storlek 2 och 5
Teknisk data
| Produktslag |
Insticksverktyg, fast nyckel |
| Nyckelvidd |
17 mm |
| Stickmått s |
25 mm |
| Höjd h |
5 mm |
| Insticksskaft |
⌀ 6 mm |
| Bredd b |
27 mm |
Produktspecifikation
| Artikelnummer |
657323 |
| EAN |
4580135821795 |
