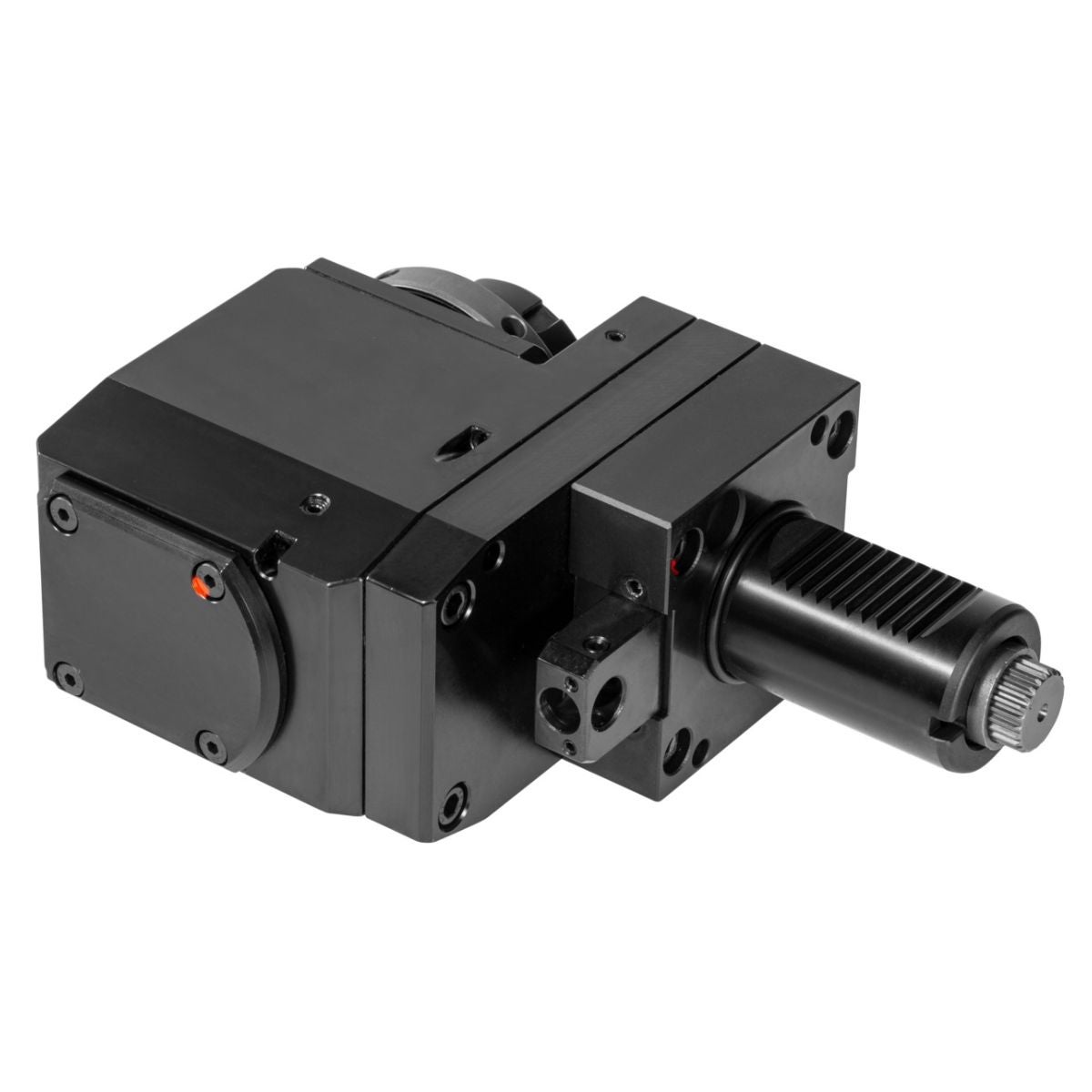

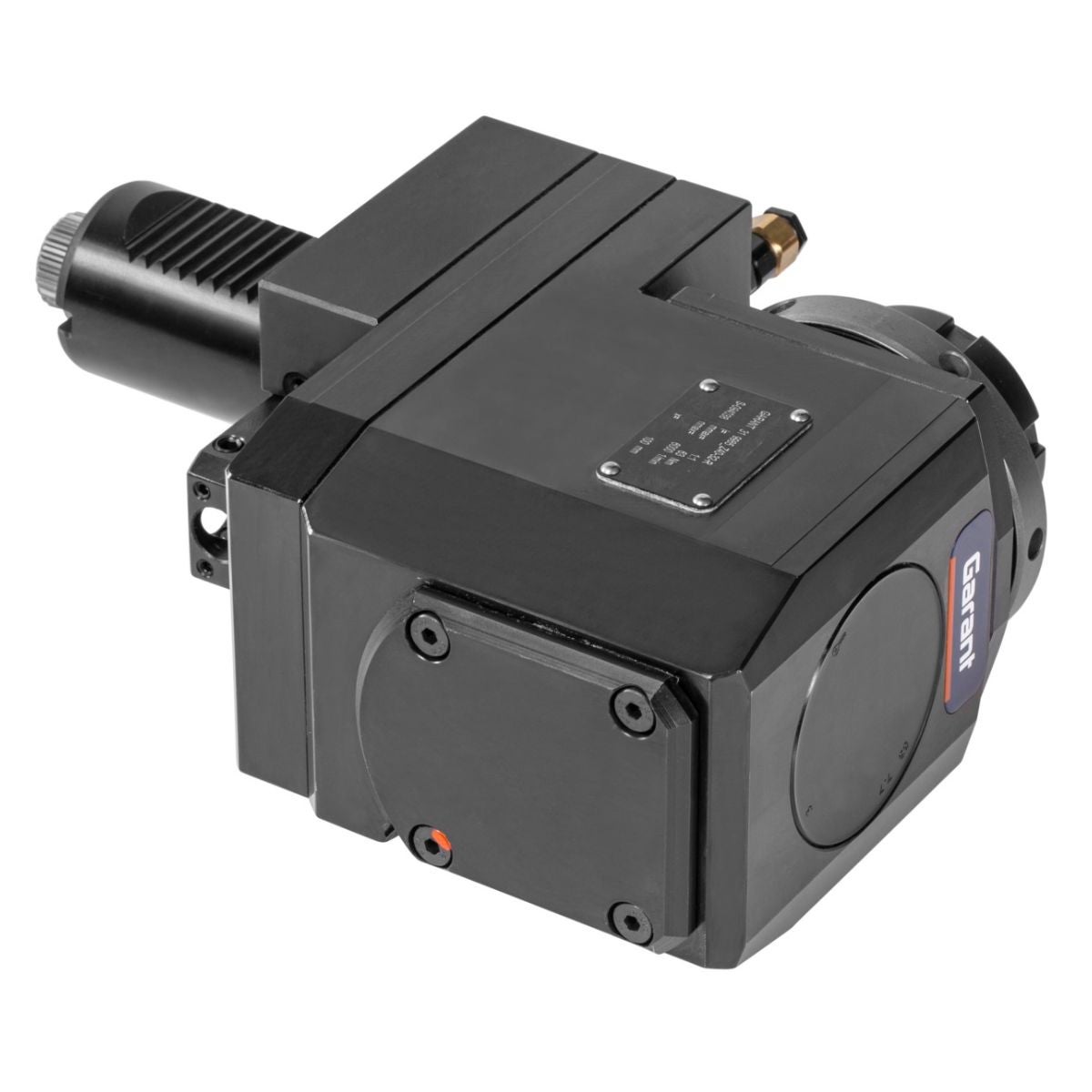

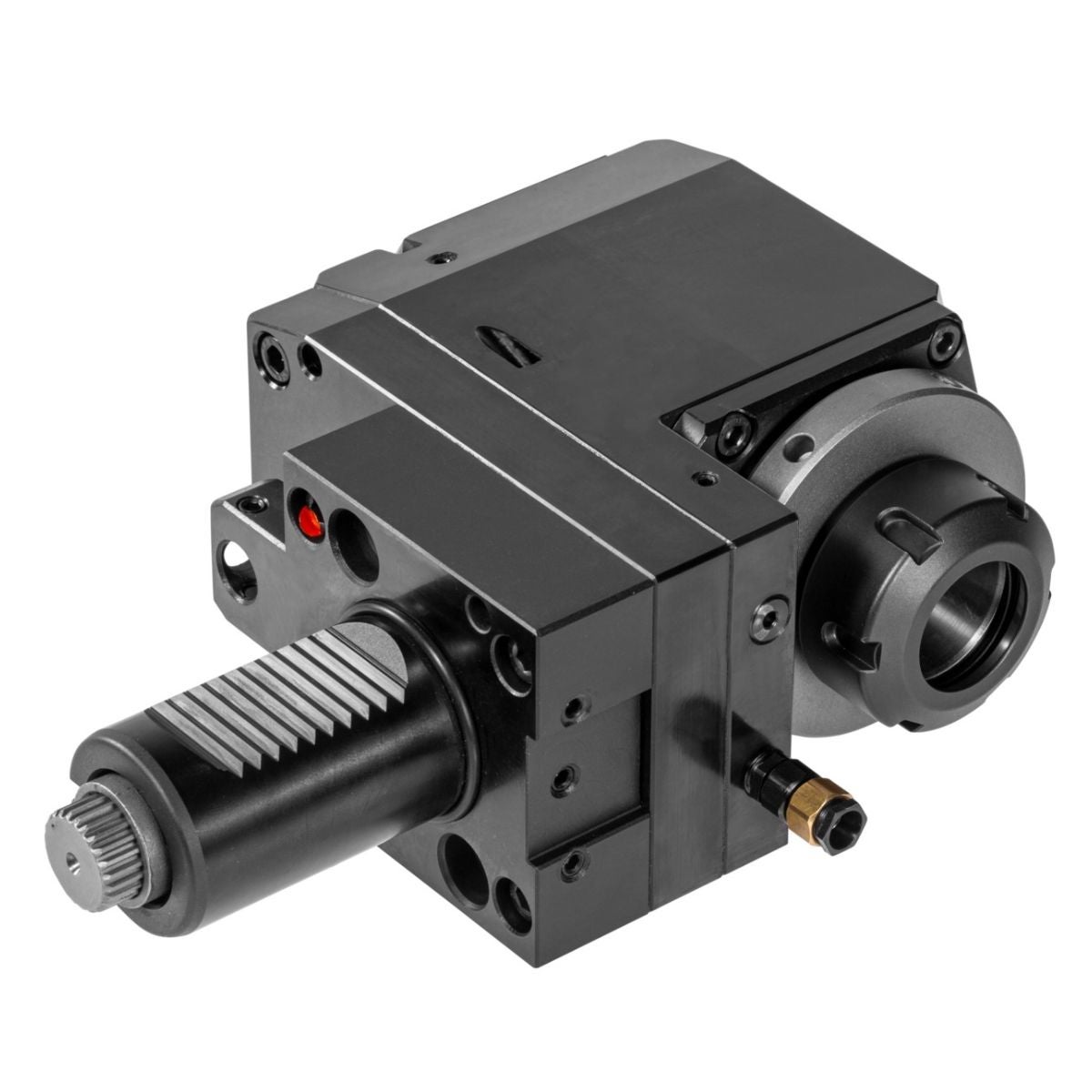

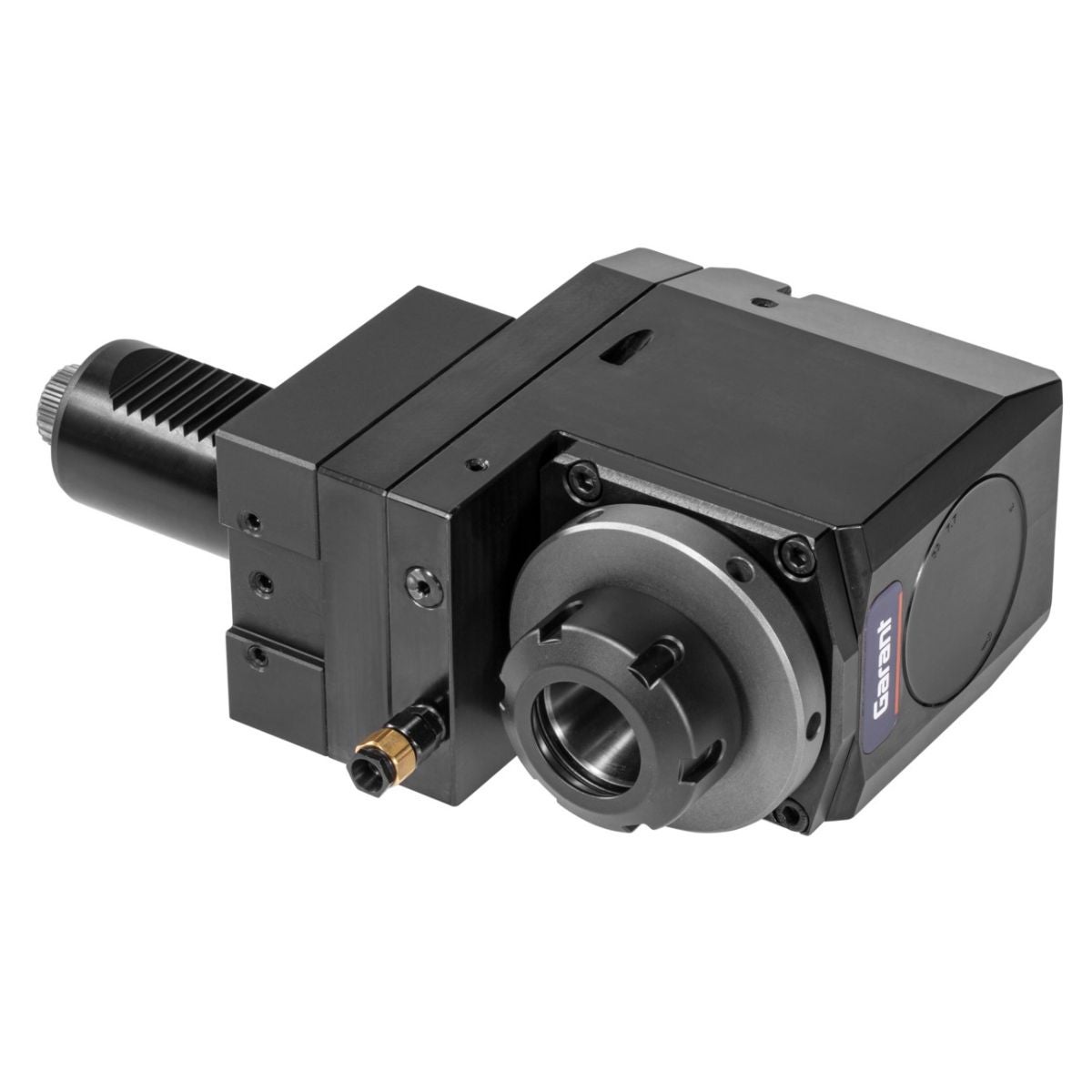

Drivet verktyg radiellt bakåtdraget ER32

Produktbeskrivning

Passar till
DMG Gildemeister CTX. Delvis EMCO, Hardinge, Monfort, Scherer etc. med DIN 5480 eller BMT-revolver med DIN 1809.

Utförande
För användning på alla CNC-svarvar DMG Gildemeister CTX med Sauter torn och drivkoppling DIN 5480 eller maskiner med BMT torn med drivkoppling DIN 1809. Fastspänning av verktygen i AGW via ER-spännhylsa med utanpåliggande/inutiliggande mutter eller snabbväxelsystem VARIA VX under licens från EWS. Extern utvändig kylning via en modern kylvätskehantering, intern kylning via verktyget centralt genom spindeln.

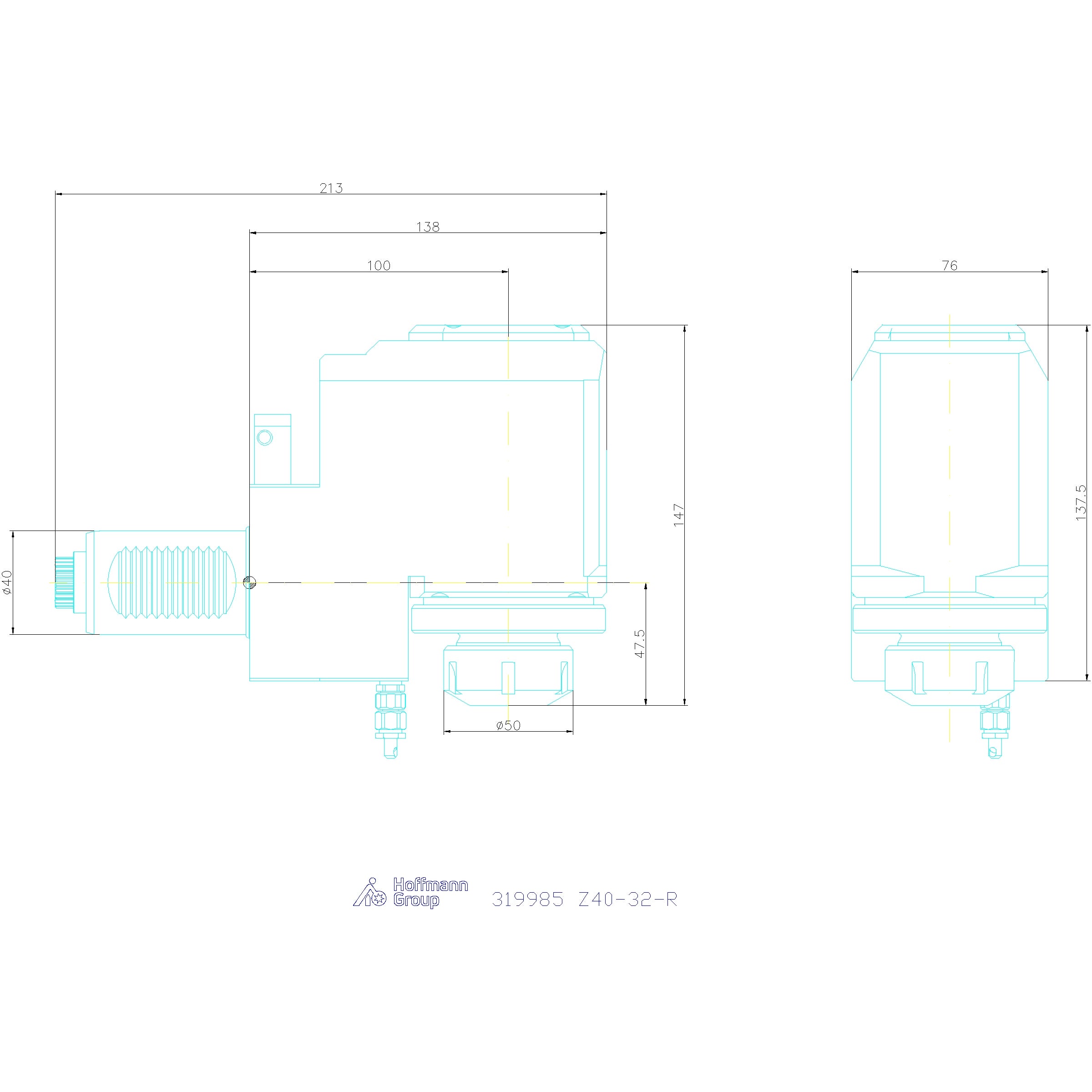

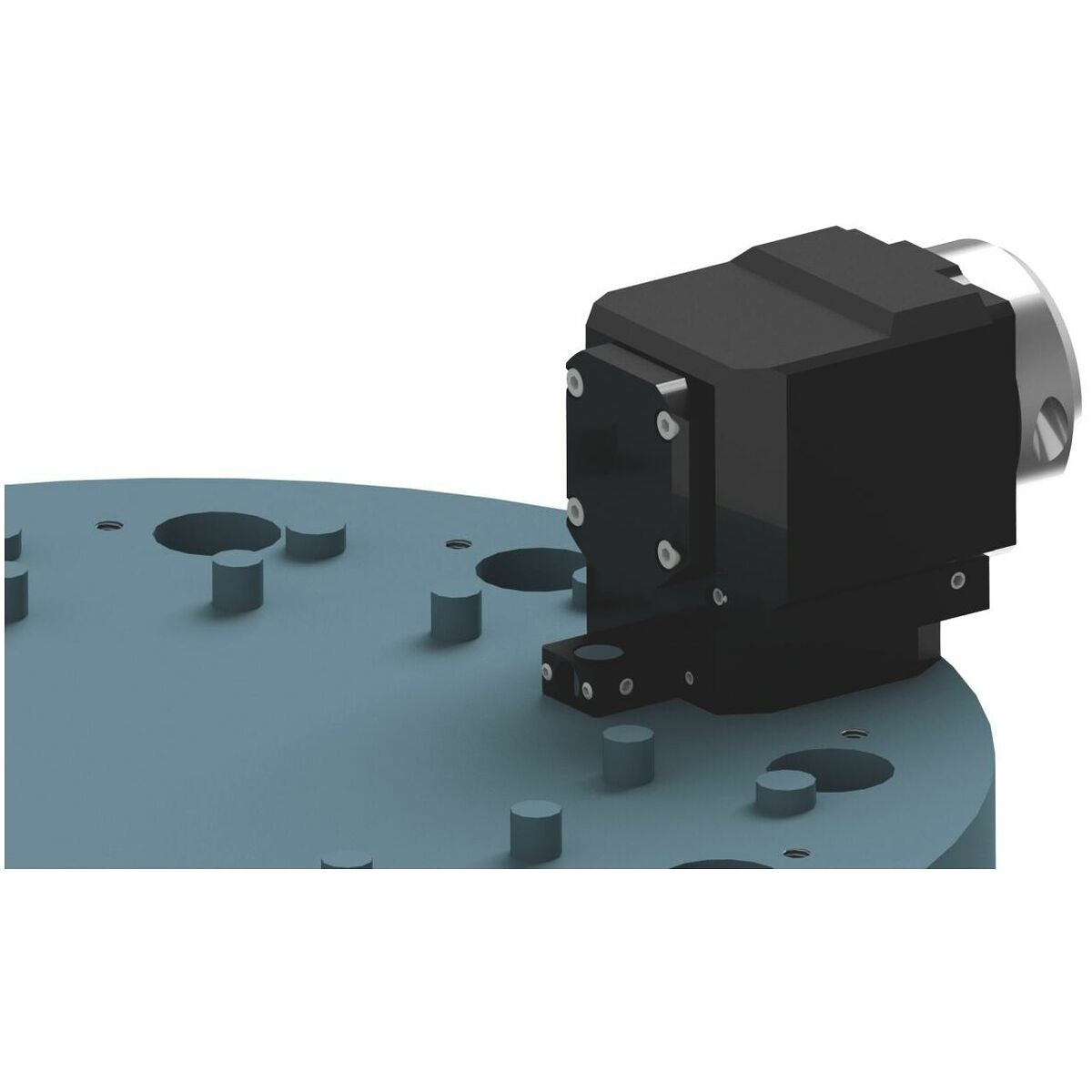

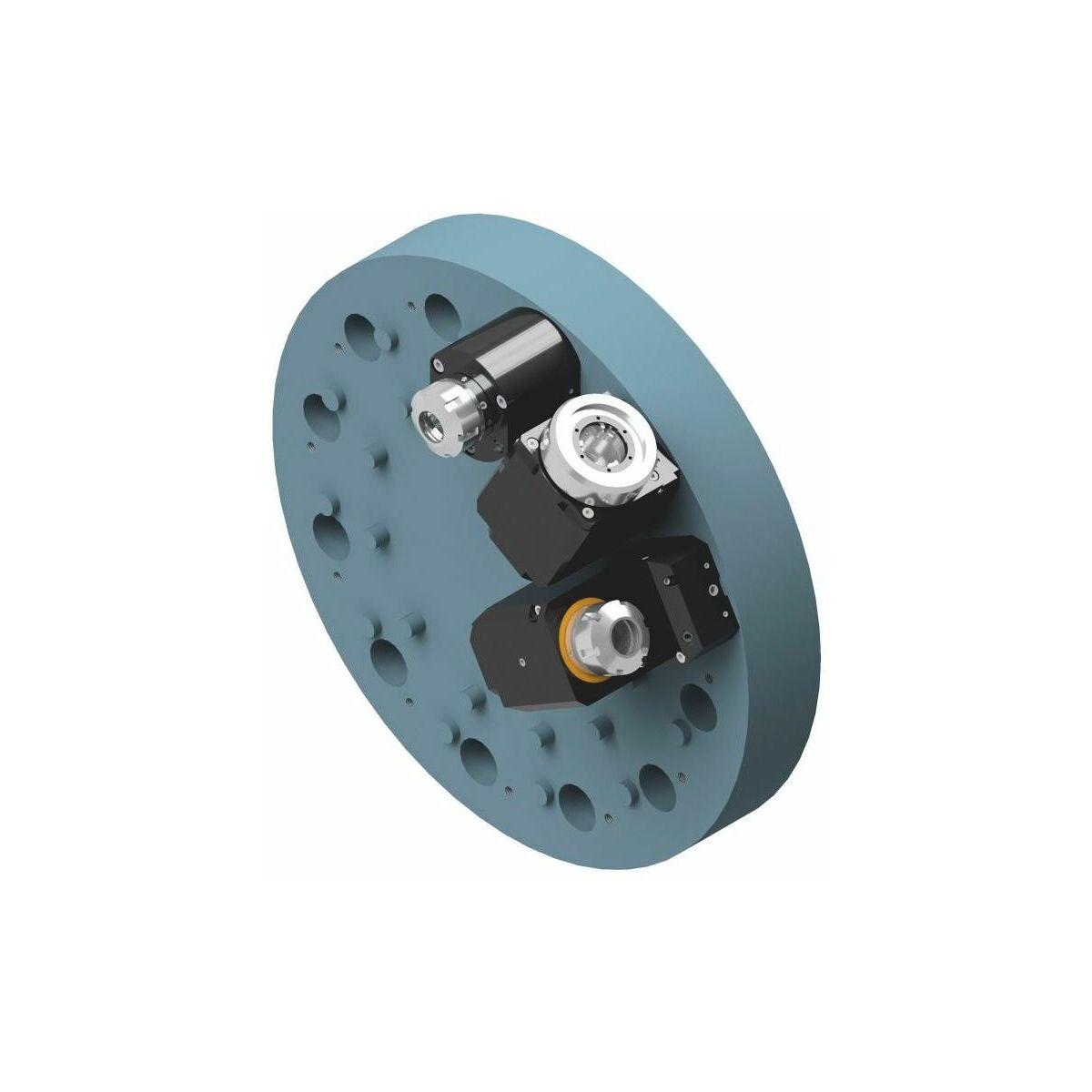

Utförande IK – Med keramiktätningssats, tryck upp till 70 bar, full torrkörningsförmåga. Utförande IM – Med invändig spännmutter. Användning på skivrevolver. Högerutförande. Utväxling 1:1. Utförande med invändig kylning (intern) högst 70 bar. Uppriktning via standardstiftfält.
Indraget utförande för mer bearbetningsutrymme.

Fördel

• Konstruktion optimerad för vikt och geometri.
• Processäkerhet tack vare högkvalitativa komponenter, hållbarhet.
• Överföring av höga vridmoment.
• 100 % kontroll – varje AGW utsätts för ett inmatningsprogram.
• Intern kylning: Specialutvecklad och patenterad packning.

Användningsdata

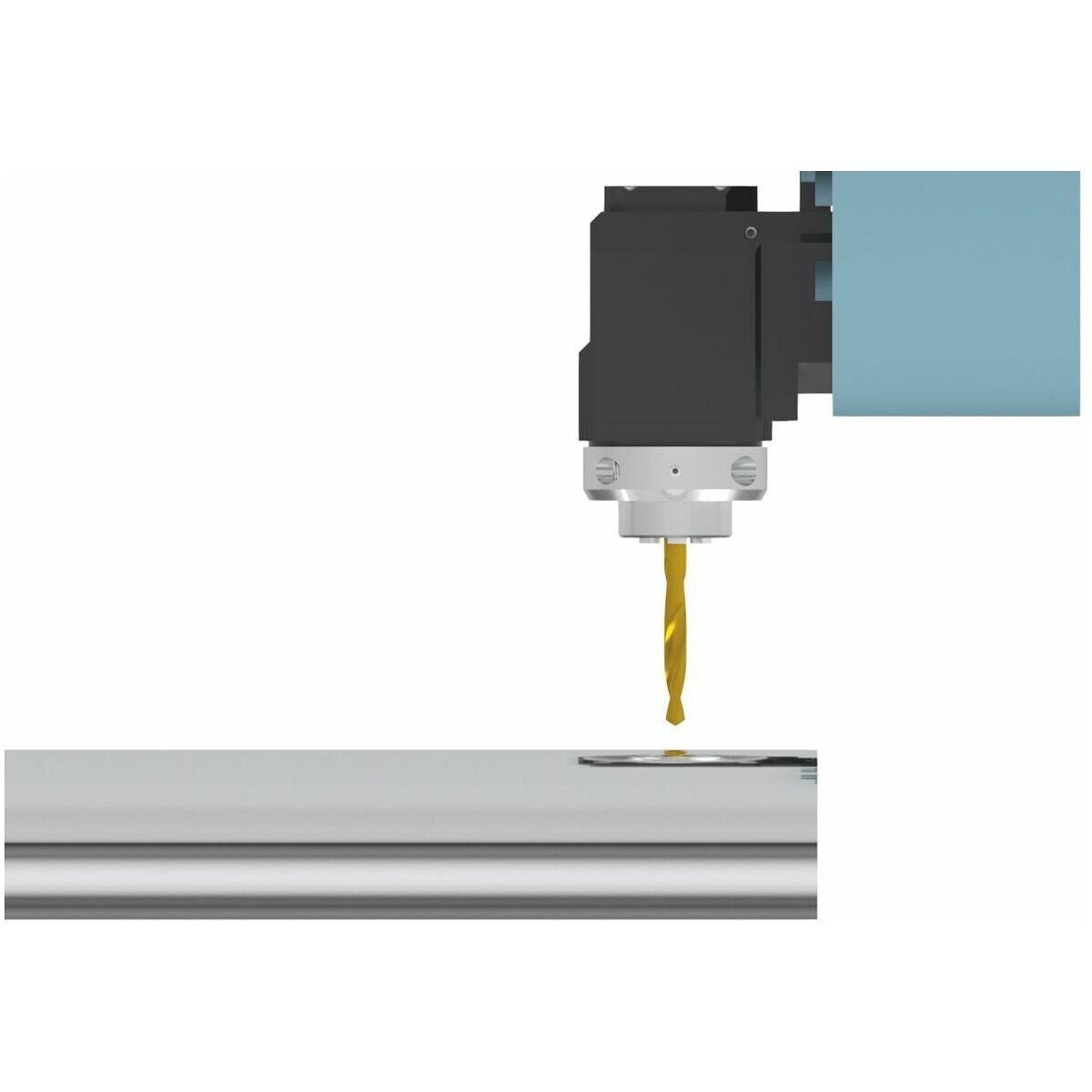

Så många bearbetningssteg som möjligt i en enda uppspänning. Vid platsbrist (tillgängliga uppspänningsplatser) i revolvern.

Leveransinnehåll
AGW för spännhylsa: Inkl. spännmutter och haknyckel. AGW VARIA VX: Inkl. spännyckel.

Specialtillbehör
Passande insatser Varia VX nr 319802 – 319888, ER-snabbytesladaptrar nr 319761 – 319781, Er-spänntänger nr 308941 – 309878, ER-chucknycklar nr 309680 – 309745. Vridmoment-nyckel nr 211750, strl. 5,7.

Anmärkning

• Andra drivningstyper (t.ex. DIN 5482), utväxlingar, dimensioner, BMT etc. på förfrågan: www.hoffmann.ews-tools.com
• IK-verktyg (intern kylning), torrkörning möjlig, kylvätskefiltrering < 50 µm.
• Rekommendation: Manövrera utförande VARIA VX med ett momentverktyg (max 6 Nm).
• För tunga fräsarbeten rekommenderar vi efter förfrågan en variant med koniskt rullager.

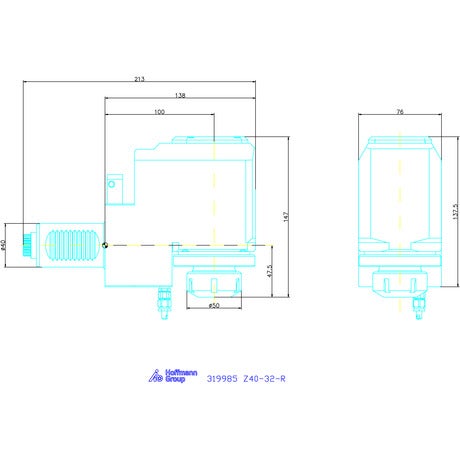

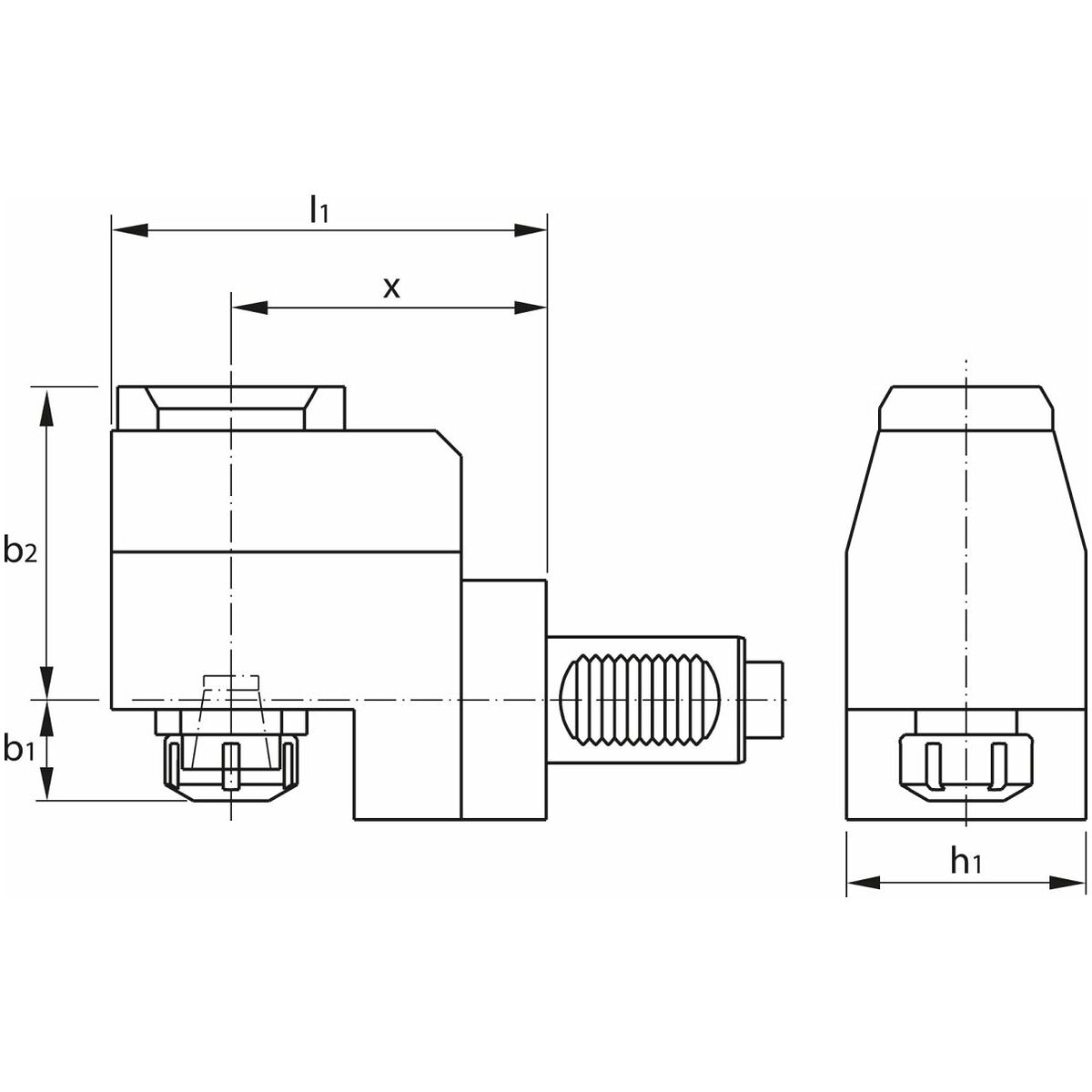

Teknisk data

Produktspecifikation
