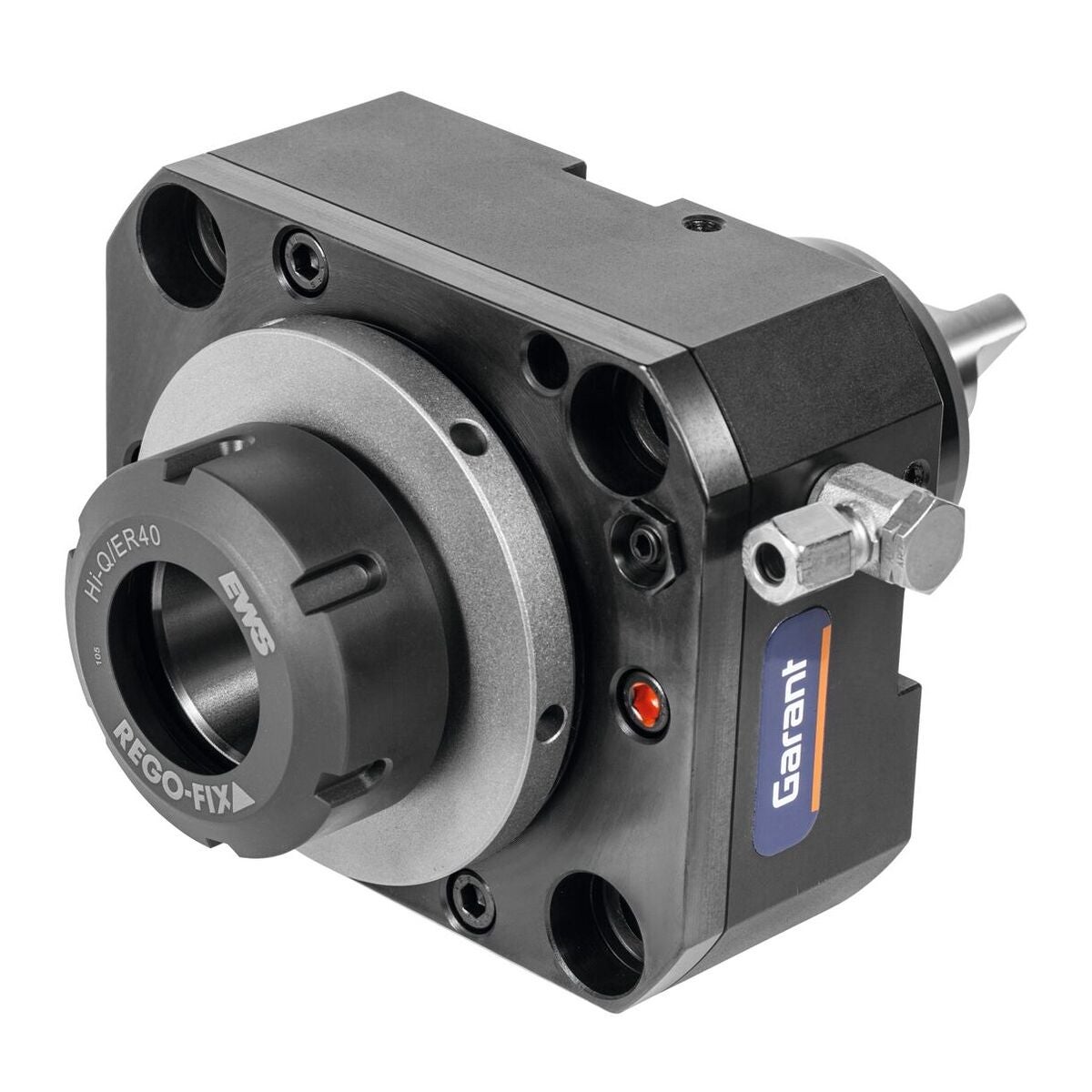

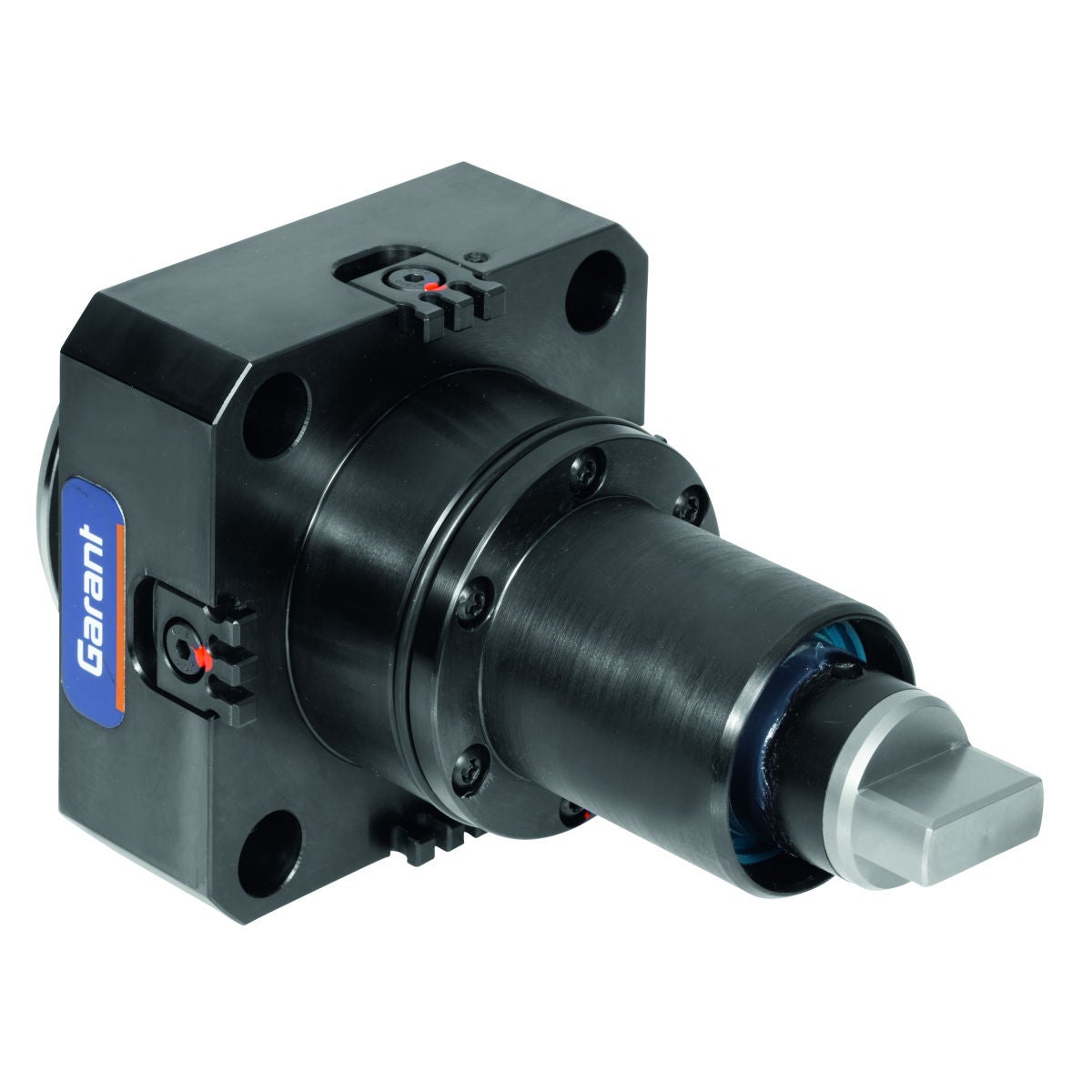

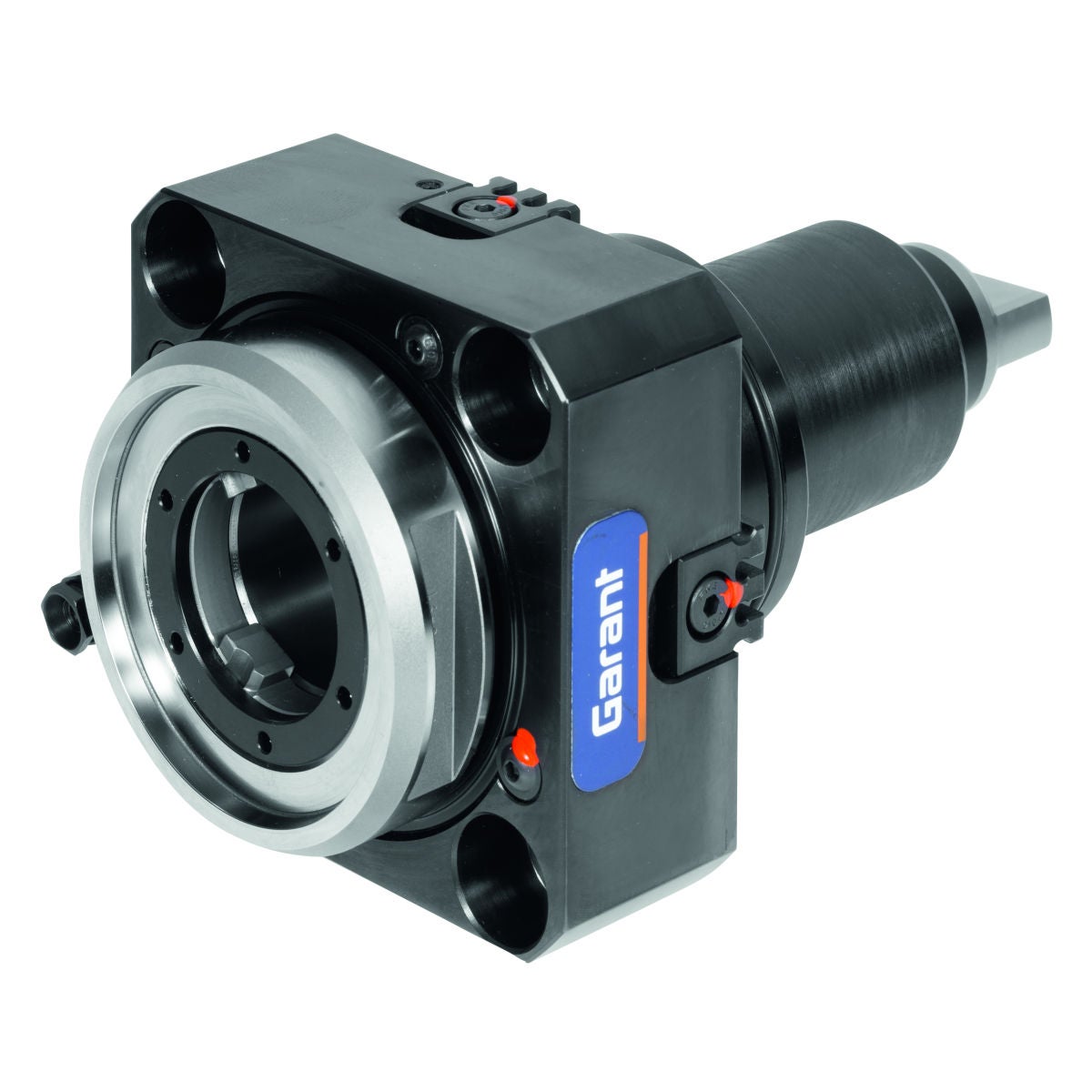

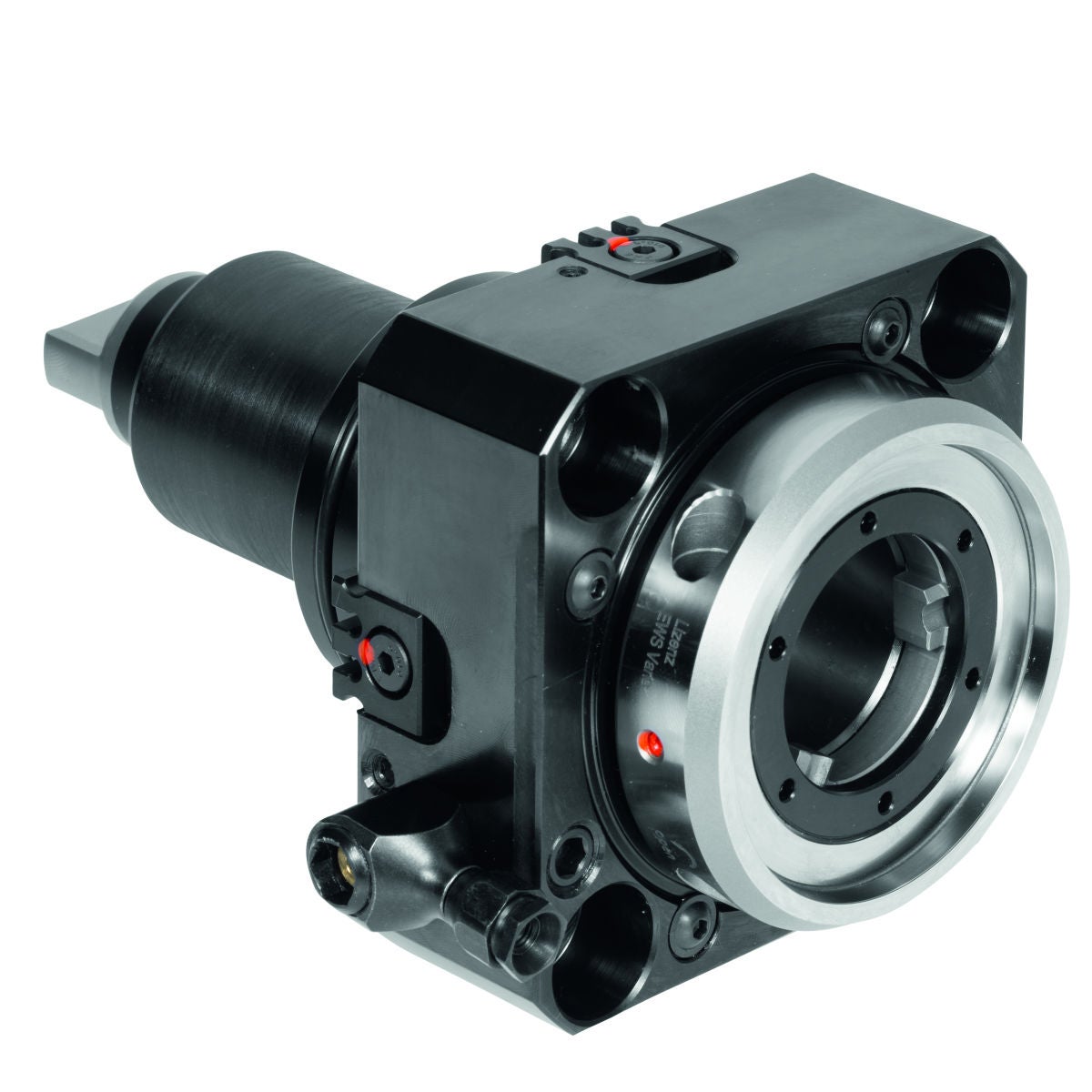

Drivet verktyg axiellt BMT65

Produktbeskrivning

Passar till
DMG Gildemeister CTX. Delvis Emco, Hardinge, Monforts, Scherer etc. med DIN 5480 eller BMT torn med DIN 1809.

Utförande
För användning på alla CNC-svarvar DMG Gildemeister CTX med Sauter torn och drivkoppling DIN 5480 eller maskiner med BMT torn med drivkoppling DIN 1809. Fastspänning av verktygen i AGW via ER-spännhylsa med utanpåliggande/inutiliggande mutter eller snabbväxelsystem VARIA VX under licens från EWS. Extern utvändig kylning via en modern kylvätskehantering, intern kylning via verktyget centralt genom spindeln.
Utförande IK – Med keramiktätningssats, tryck upp till 70 bar, full torrkörning möjlig.
Utförande IM – Med invändig spännmutter.

Fördel

• Konstruktion optimerad för vikt och geometri.
• Processäkerhet tack vare högkvalitativa komponenter, hållbarhet.
• Överföring av höga vridmoment.
• 100 % kontroll – varje AGW utsätts för ett inmatningsprogram.
• Intern kylning: Specialutvecklad och patenterad packning.

Användningsdata
Så många bearbetningssteg som möjligt i en enda uppspänning. Vid platsbrist (tillgängliga uppspänningsplatser) i revolvern.

Leveransinnehåll
AGW för spännhylsa: Inkl. spännmutter och haknyckel. AGW VARIA VX: Inkl. spännyckel.

Specialtillbehör
Passande insatser Varia VX nr 319802 – 319888, ER-snabbytesladaptrar nr 319761 – 319781, Er-spänntänger nr 308941 – 309878, ER-chucknycklar nr 309680 – 309745. Vridmoment-nyckel nr 211750, strl. 5,7.

Anmärkning

• Andra drivningstyper (t.ex. DIN 5482), utväxlingar, dimensioner, BMT etc. på förfrågan: www.hoffmann.ews-tools.com
• IK-verktyg (intern kylning), torrkörning möjlig, kylvätskefiltrering < 50 µm.
• Rekommendation: Manövrera utförande VARIA VX med ett momentverktyg (max 6 Nm).
• För tunga fräsarbeten rekommenderar vi efter förfrågan en variant med koniskt rullager.

Teknisk data

Produktspecifikation
