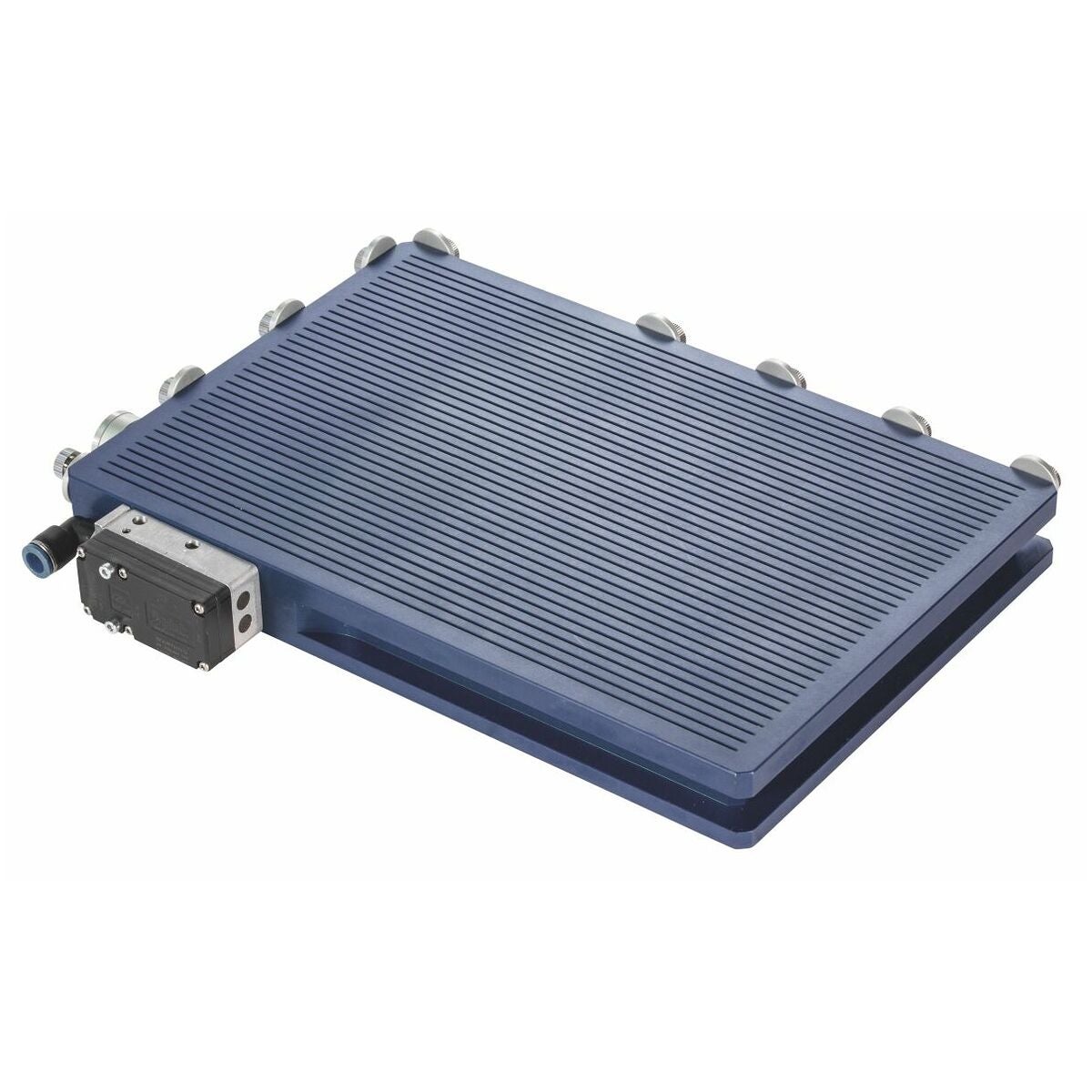

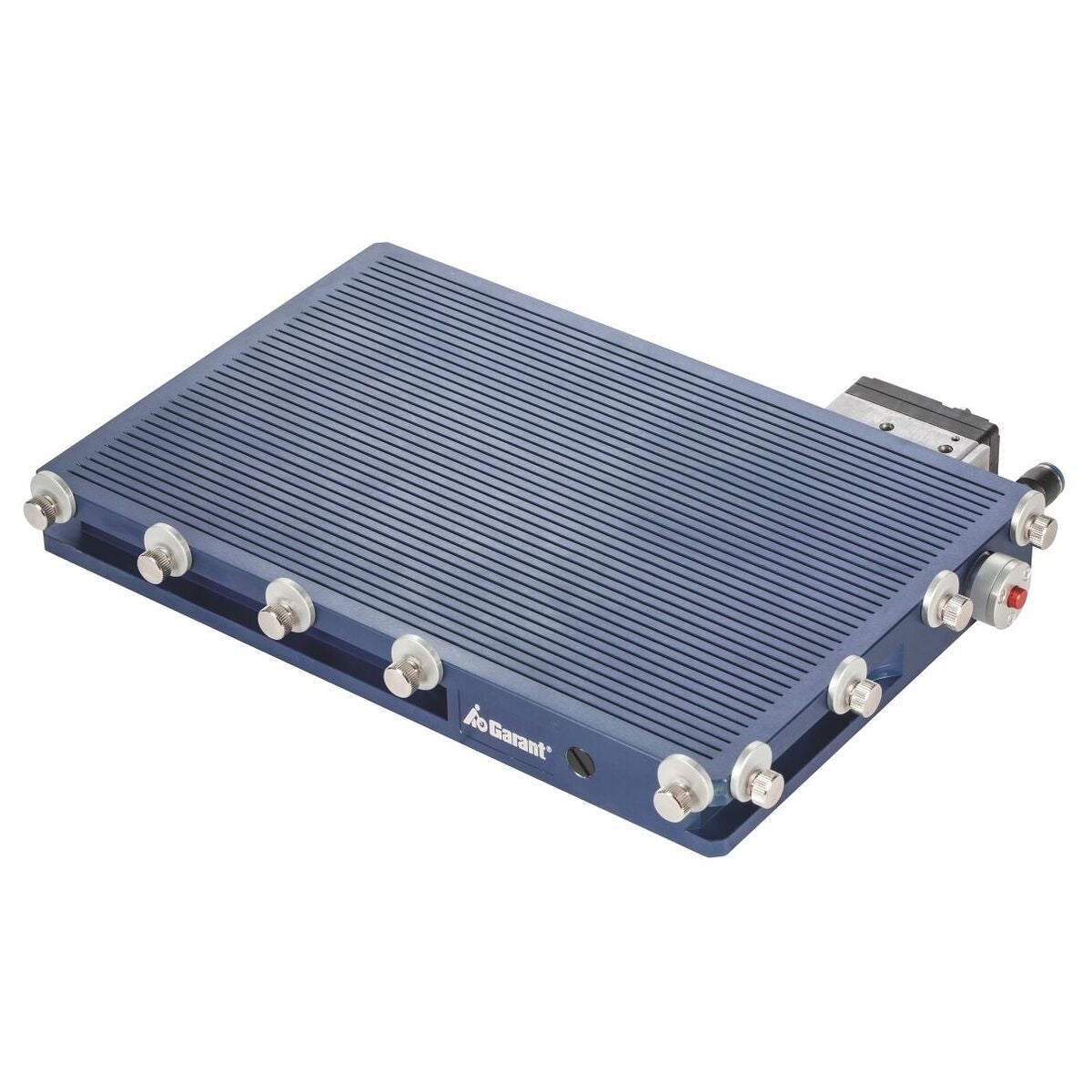

Spårvakuumplatta Venturisystem

Produktbeskrivning

Utförande
Aluminium, stålblåeloxerad. Arbetstryck 3,5 – 8 bar. Slutvakuumet utgör cirka 80 mbar (92 % vakuum). Integrerad ljuddämpare reducerar bulleralstringen. Jämnhet ± 0,5 mm.

Fördel
Gynnsamt nybörjarsystem. Lågt servicebehov. Omedelbart användningsklar.

Användningsdata
För vakuumfastspänning utan vakuumpump.

Leveransinnehåll
Stoppbrickor, tryckluftslang ⌀10 mm (1 m), venturimunstycke (1 st).
Gummiadaptermatta (1 st).

Anmärkning
Om venturimunstycken används avråder vi från bearbetning med kylvätskeemulsion.
Fördel
Snabb och enkel ombyggnad till vakuumpumpdrift möjlig.

Leveransinnehåll
Slangnippel (1 st), anslutning LW 12 (1 st), spännkonsoler (2 at).

Avsedd användning
Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.
• lämplig för für 5-sidig bearbetning, men inga vrid- eller svängrörelser hos maskinbordet är möjliga (slangdragning).
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.
• lämplig för für 5-sidig bearbetning, men inga vrid- eller svängrörelser hos maskinbordet är möjliga (slangdragning).
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Teknisk data

Produktspecifikation
