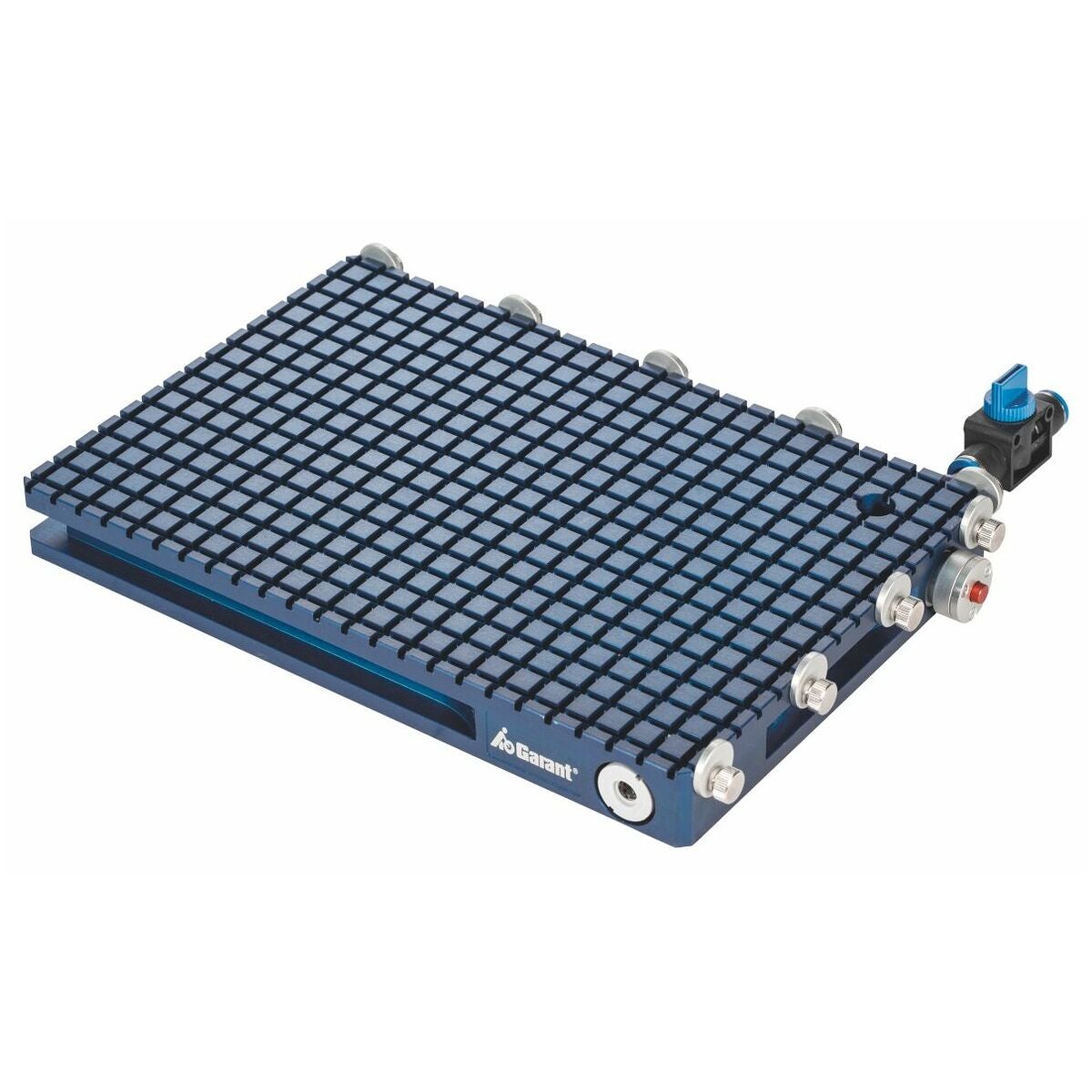

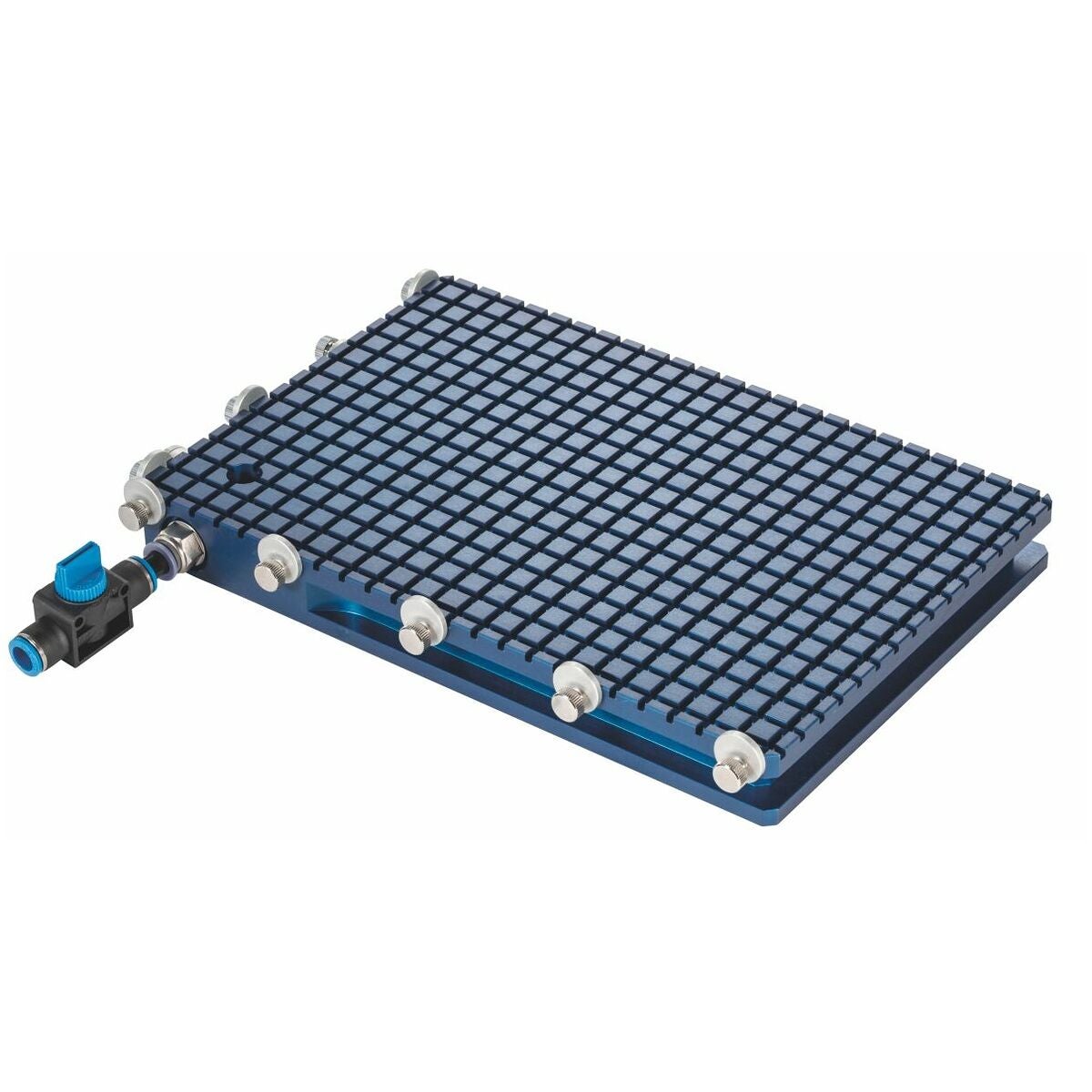

Rastervakuumplatta Venturisystem

Produktbeskrivning

Utförande
Aluminium, stålblåeloxerad. Arbetstryck 3,5 – 8 bar. Slutvakuumet utgör cirka 80 mbar (92 % vakuum). Integrerad ljuddämpare reducerar bulleralstringen. Jämnhet ± 0,5 mm.

Fördel
Gynnsamt nybörjarsystem. Lågt servicebehov. Omedelbart användningsklar.

Användningsdata
För vakuumfastspänning utan vakuumpump.

Leveransinnehåll

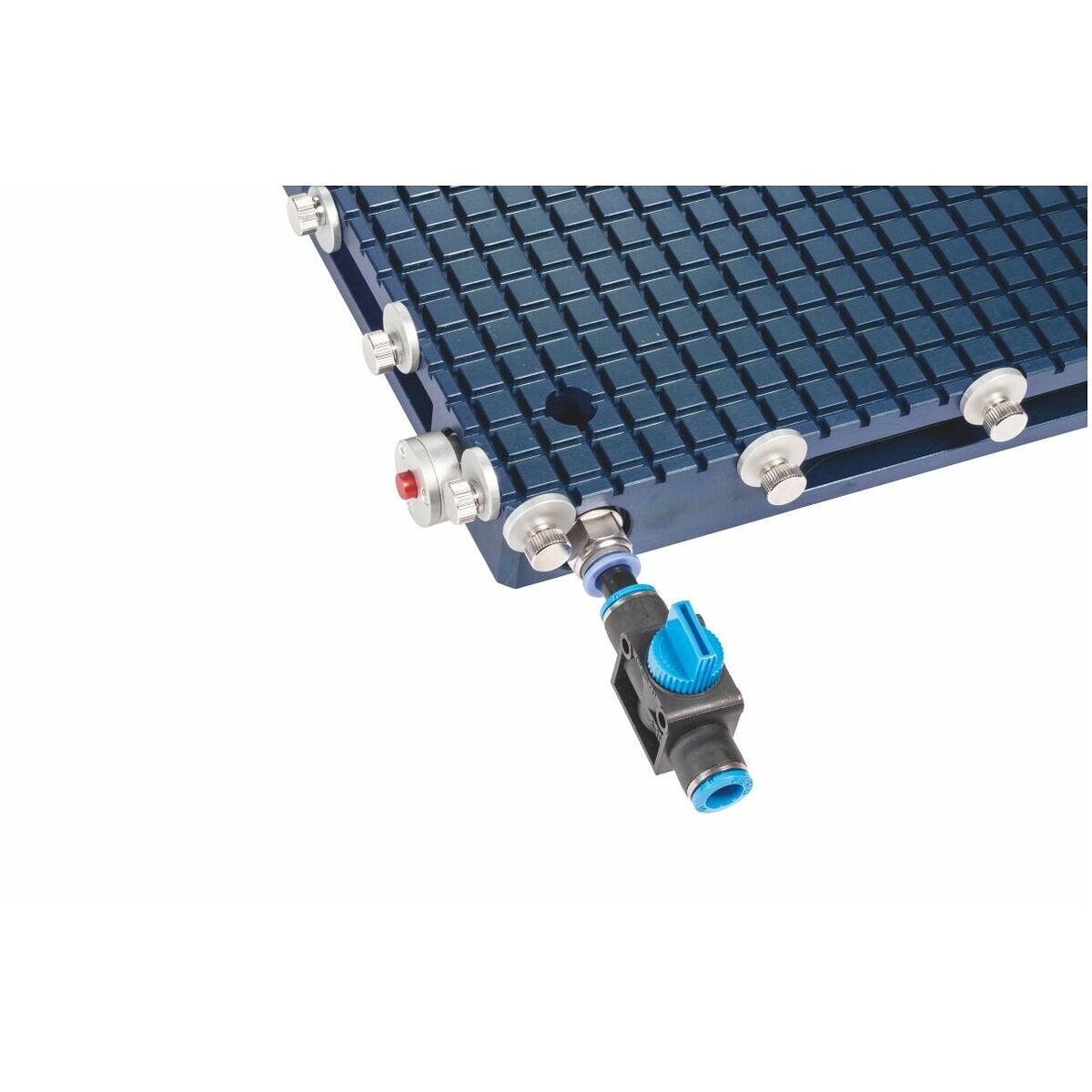

Stoppbrickor, tryckluftslang ⌀10 mm (1 m), venturimunstycke (1 st).
Tätningsband ⌀ 4 mm (10 m).

Anmärkning
Om venturimunstycken används avråder vi från bearbetning med kylvätskeemulsion.
Utförande

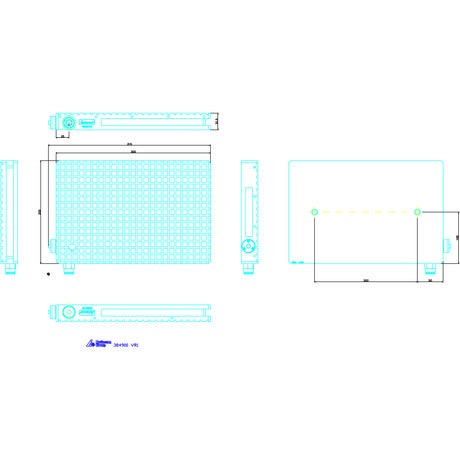

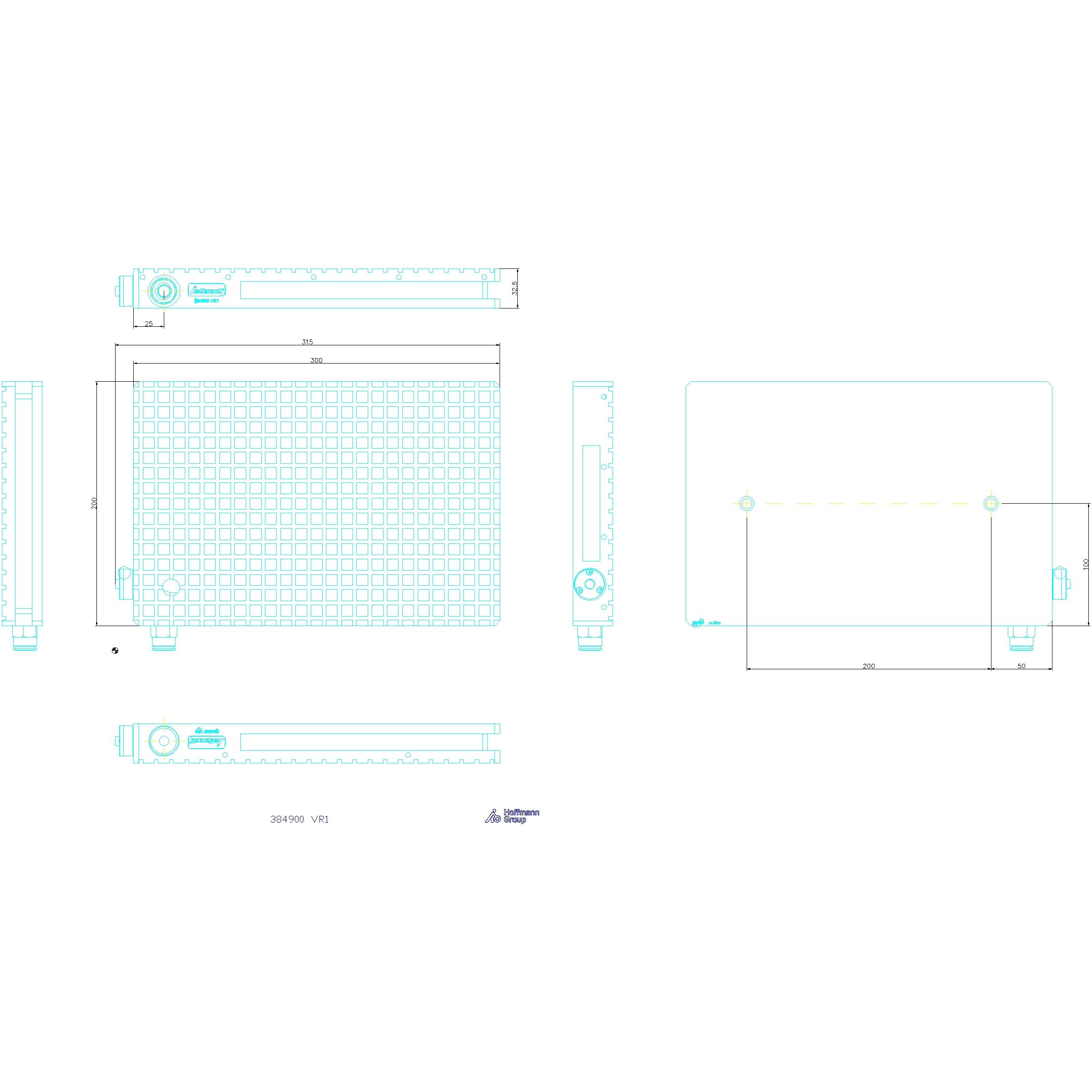

Inklusive 2 ZeroClamp-hål 12M10, stickmått 200 mm.

Fördel
Snabb och enkel ombyggnad till vakuumpumpdrift möjlig.

Leveransinnehåll
Slangnippel (1 st), anslutning LW 12 (1 st), spännkonsoler (2 at).

Avsedd användning
Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.

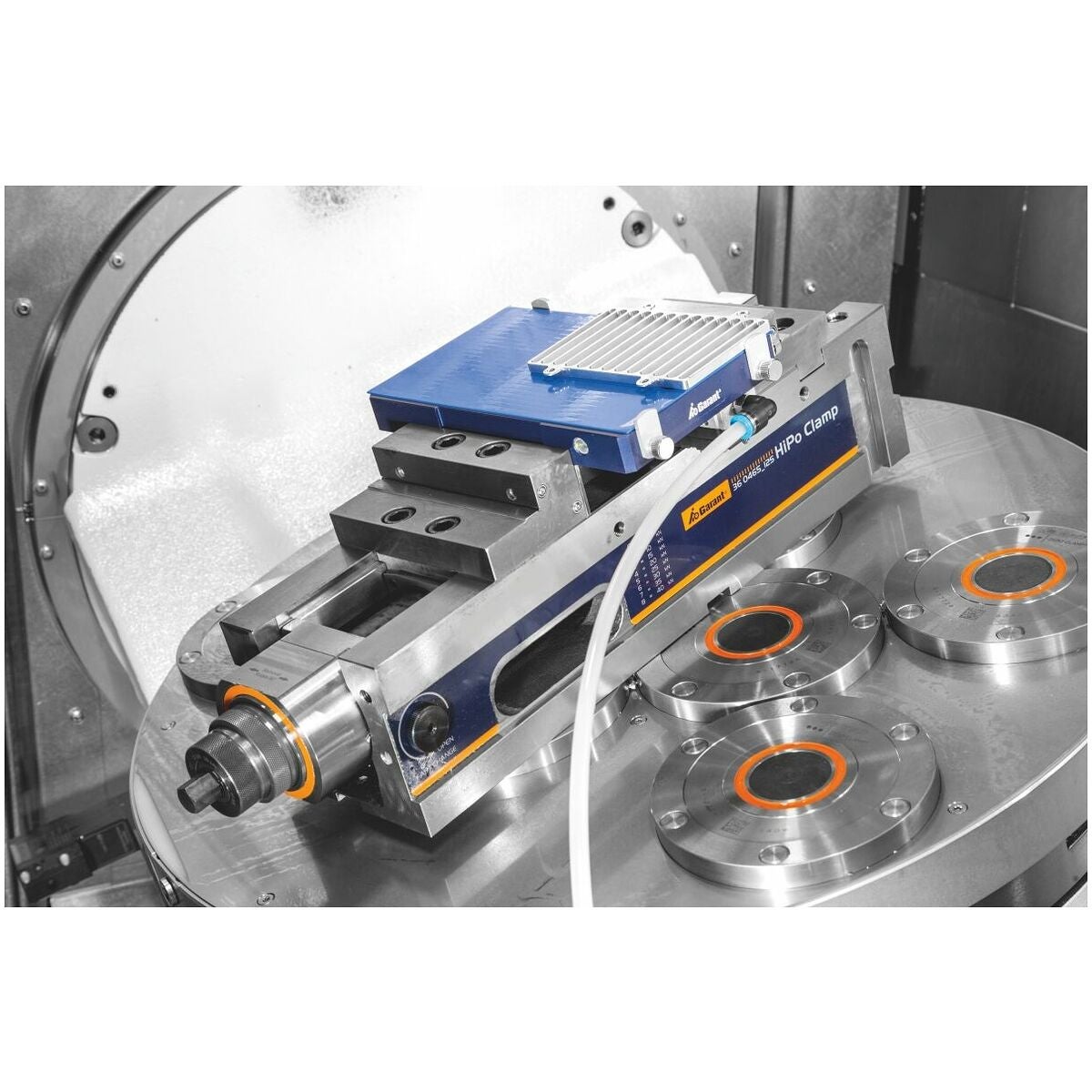

• lämplig för für 5-sidig bearbetning, men inga vrid- eller svängrörelser hos maskinbordet är möjliga (slangdragning).
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.
• lämplig för für 5-sidig bearbetning, men inga vrid- eller svängrörelser hos maskinbordet är möjliga (slangdragning).
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Avsedd användning

• För fastspänning och fixering av arbetsstycken med enkel form och grova ytor.
• För användning inom industri.
• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga ombyggnader på egen hand.

Teknisk data

Produktspecifikation
