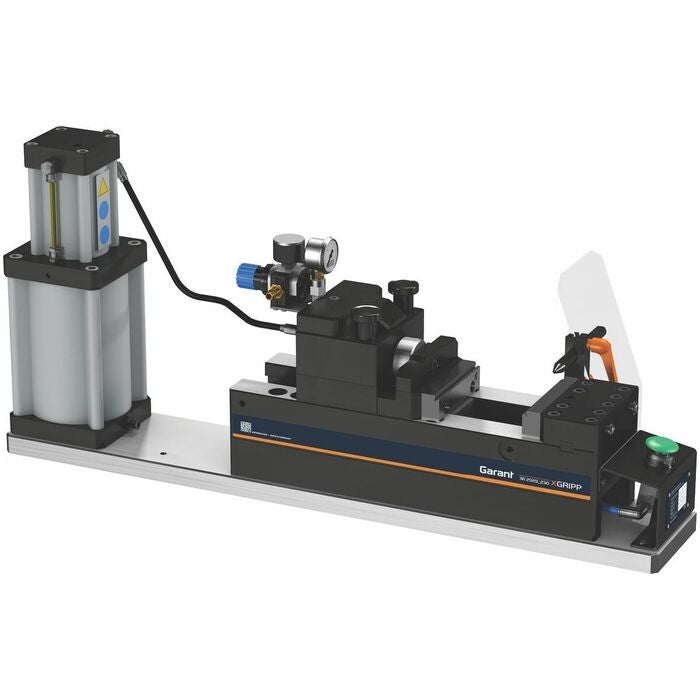

Präglingsstation XGRIPP 230 mm

Varumärke: Garant
Artikelnummer: G362929230
Lagerstatus: 11st I lager

Nedladdningsbara filer

Vändkatalog

Produktbeskrivning

Utförande
Präglingstekniken, som också kallas förprägling, är en teknik där det arbetsstycke som ska spånavskiljas förses med en definierad kontur utanför verktygsmaskinen innan det spänns fast tättslutande i ett skruvstycke. I synnerhet kan spännsituationer som kräver stora hållkrafter, och där det finns risk för att arbetsstycket ska deformeras, bemästras processäkert genom förprägling. Framför allt för 5-sidig bearbetning, där en optimal tillgänglighet ska uppnås, är präglingstekniken en optimal lösning.

Prägling av material möjlig upp till 45 HRC (draghållfasthet 1450 N/mm²).

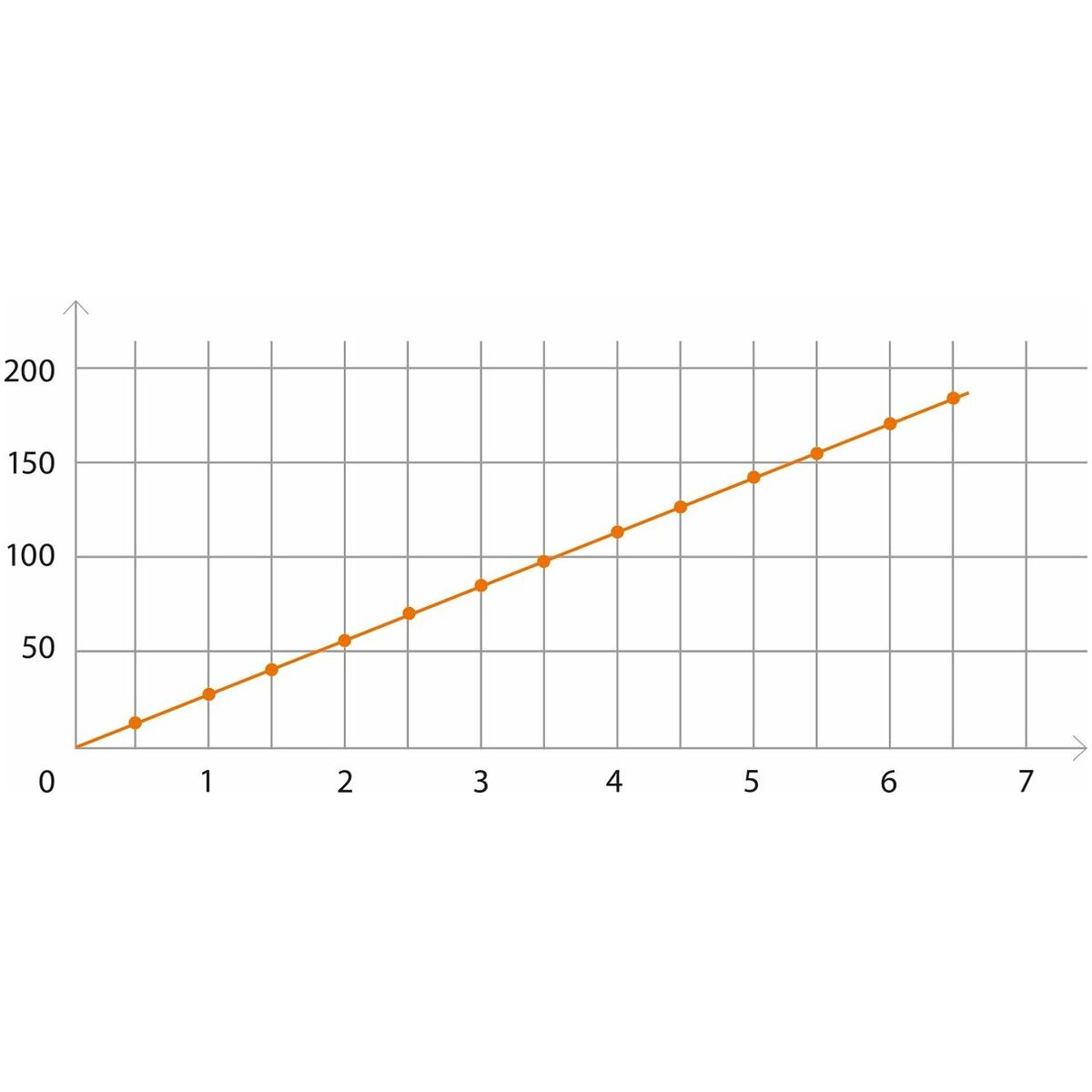

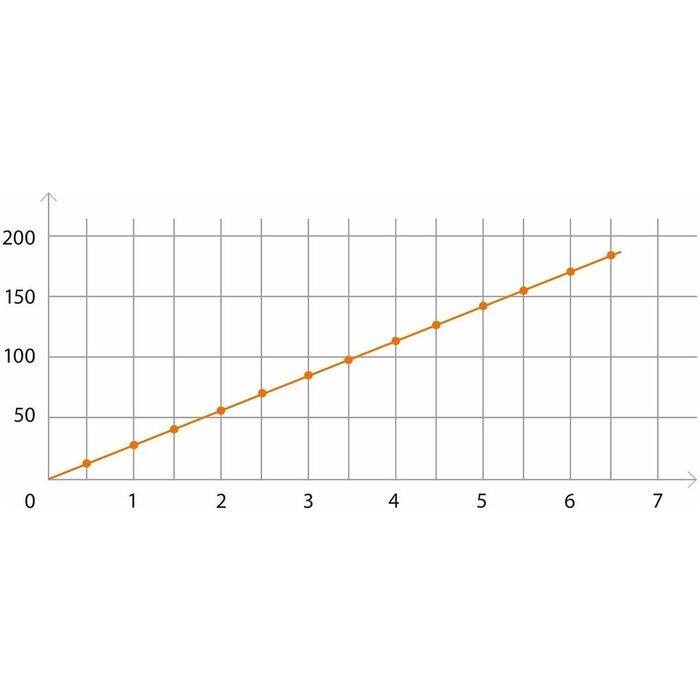

Största Präglingskraft 180 kN (18 ton), linjärt präglingskraftförlopp.
Inställning av det pneumatiska präglingstrycket mellan 0,5 och 6,5 bar.
Snabbjustering i raster 30 mm.
Fininställning via lettrad skruv.
Allt monterat på en bottenplatta – CE-överensstämmande, säkert och kompakt användbart som en enhet.
Manöverknapp direkt på präglingsstationen och därmed inga tryckluftslangar utanför stationen.

Fördel
Tättslutande fastspänning i greppbackar även vid liten spännkraft

Användningsdata
För förprägling av särskilt hårda eller labila komponenter.

Leveransinnehåll
Bottenplatta, tryckutväxlare, präglingsstation, skyddsskiva, präglingsbackar, arbetsstyckstopp, upplagslist.

Specialtillbehör
Mittmarkering nr 362934 storlek 1, kontrollstensset för präglingsbackslitage nr 362936 storlek 1.
Avsedd användning
Avsedd användning

Präglingsstation för prägling av kubisk, metallisk råvara med en hårdhet på upp till 45 HRC.
För industri- och privatanvändning.
Ingen prägling av plaster.
Ingen prägling av icke-metalliska material.
Ingen prägling av material som innehåller mer än 80 % magnesium.
Använd inte i områden med explosionsrisk.
Ingen prägling av material med en hårdhet överstigande 45 HRC.
Använd inte lampan i områden med höga halter av damm, brännbara gaser, ångor eller lösningsmedel.
Utsätt inte för slag, stötar eller tunga laster.
Gör inga ombyggnationer på egen hand.
