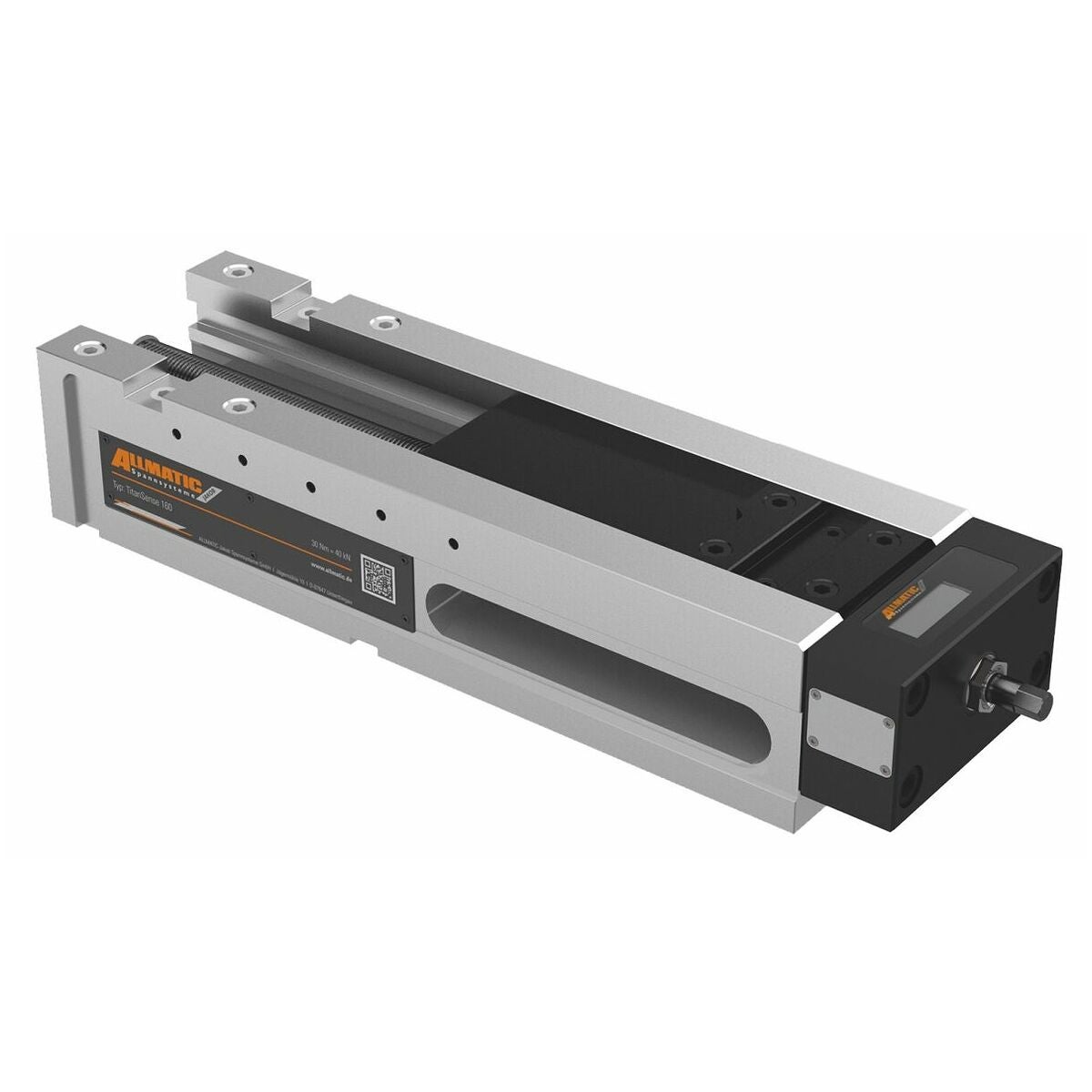

NC-högtrycksspännare TitanSense

Produktbeskrivning

Utförande

• Spännare för modulärt spännsystem med intelligent spännkraftsövervakning.
• Spännkraftsövervakning under fastspänning och under bearbetning med ett integrerat elektroniskt mätsystem. Visa direkt på en robust och stänktålig skärm och via trådlös överföring till slutenheten (via Bluetooth® (BLE)).
• Sluten spindel med effektförstärkare (IP65).
• Processäker spänning med hög repeterbarhet.
• Kan användas horisontellt och vertikalt, vilket gör den idealisk för 3- och 4-axliga maskiner.
• Fastspänning av råa och förbearbetade delar (parallella, runda och icke-formade) även med grepp och låg dragbelastning för material upp till ca 1400 N/mm² styrka.
• Styrbanan induktionshärdad. Slipad på sidan samt på över- och undersida.

Funktion
Fastspänning endast med justerbar momentnyckel (max 30 Nm). Med speciell högtrycksspindel och mekanisk kraftförstärkare.

Kännetecken
Spännkraft kan detekteras med alla kompatibla käftar tack vare en integrerad mätenhet i spindeln.
Sändningsvidd upp till 20 m. Enkelt och snabbt byte av standardbatterier (LS14250; 1/2AA) med lång batteritid. Drifttemperatur mellan 10 och 40 C. QR-kod för snabb åtkomst till teknisk information, tillbehör, reservdelar och Service på typskylten.
Förstorade kraftarmar för säker fastspänning av råämnen i kombination med neddragningsfunktion.
Backar med M12 cylinderskruvar.
8 mm förlorad spännkant vid neddragning, 3 mm för Gripp.
Spänning nära neutralaxeln möjlig. Spännbackar i Allmatic/GARANT NC-spännområdet är kompatibla (se särskilda tillbehör).
Utloppsöppning för kylvätska och spån. Exakta riktspår.
Gänga för arbetsstyckanslag och för förlängning.
Maximal spännkraft 40 kN.

Fördel
Exakt och kraftfull multifunktionell högtrycksspännare.

• Tillförlitlig uppspänning av råämnen via högtrycksspindel med extra lång arbetsöppning.
• Exakt färdigbearbetning av delar, stomme bearbetad på alla sidor.

HCT (Hoffmann Group Connected Tools)
Fördelar med trådlös överföring via Bluetooth®:

• Enkel dataöverföring: Med en knapptryckning överförs mätresultatet direkt till din PC-applikation (t.ex. Excel eller Word) eller till din smartphone - inga donglar behövs.
• Rörelsefrihet: Inga dataöverföringskablar som stör.
• Oberoende av plats: Mätningar kan genomföras direkt på maskinen och vidarebefordras trådlöst till din applikation.
• Säker dataöverföring: Inga avläsnings- eller överföringsfel - flera mätinstrument kan kopplas samman.

Användningsdata
För konventionell uppspänning, greppuppspänning och snabbspänning. Uppspänning av råämnen, skärbränning och sågning genom att de härdade och utbytbara greppelementen tränger in i arbetsstycket. Lämpliga för alla material med hållfasthet upp till ca 1000 N/mm2. Kan användas horisontalt och i sidled.

Leveransinnehåll
Tolvkanthylsnyckelinsats SW 14, 4 × spännjärn.

Specialtillbehör

• Backar nr 361331 – 361970.
• Momentnyckel nr 656050 storlek 60.
• Adapterplatta för snabbyte av backar Xtric nr 361293; 361294 gr. 125.
• Adapterplattor nr 361297; 361298 storlek 125.
<Kännetecken
Kan användas vertikalt.

Anmärkning
Spännvidden kan utökas med förlängare nr 360420 storlek 160.

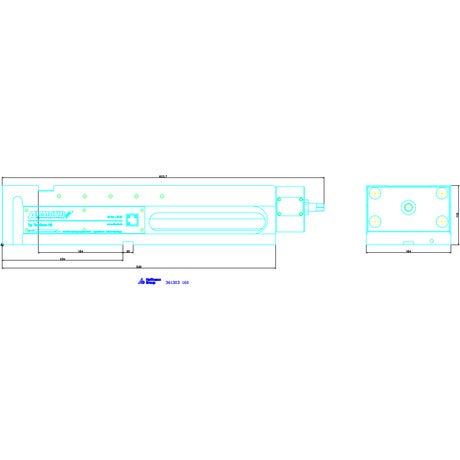

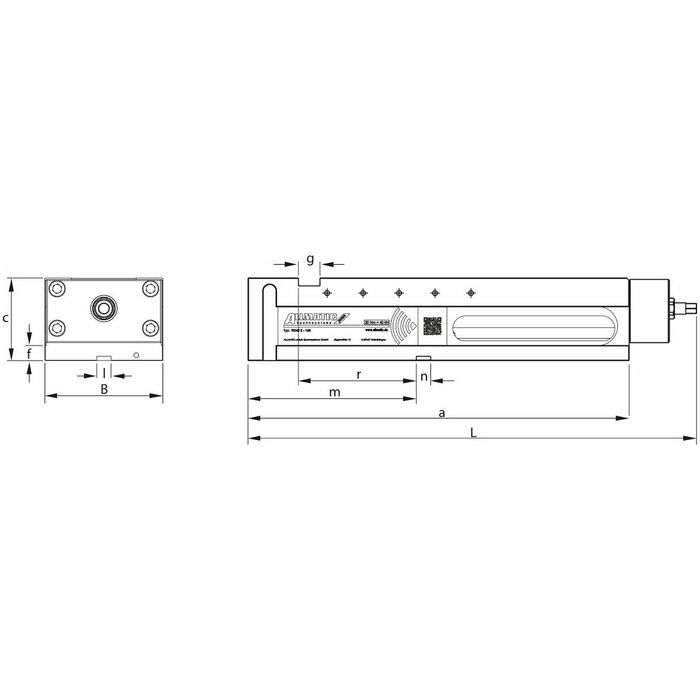

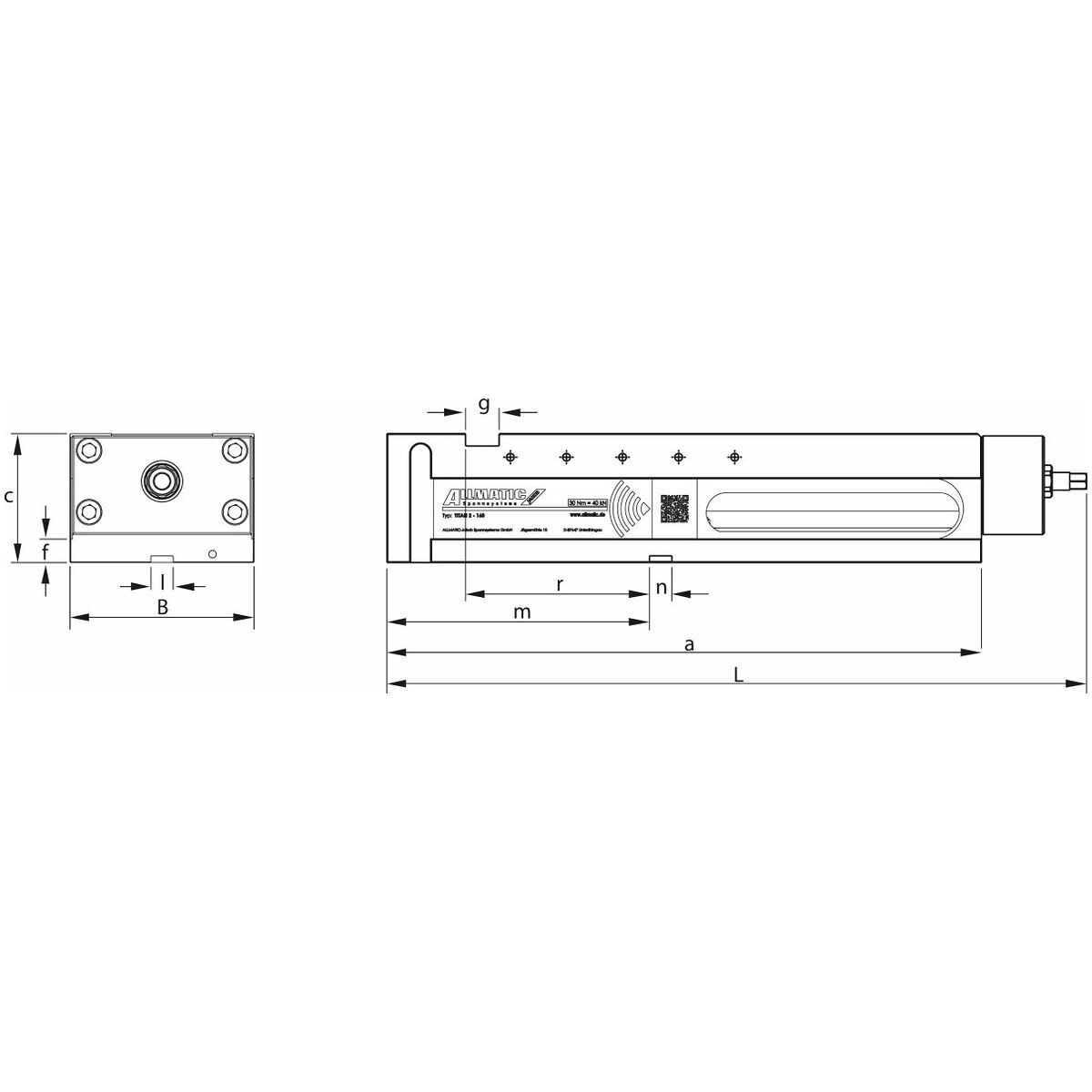

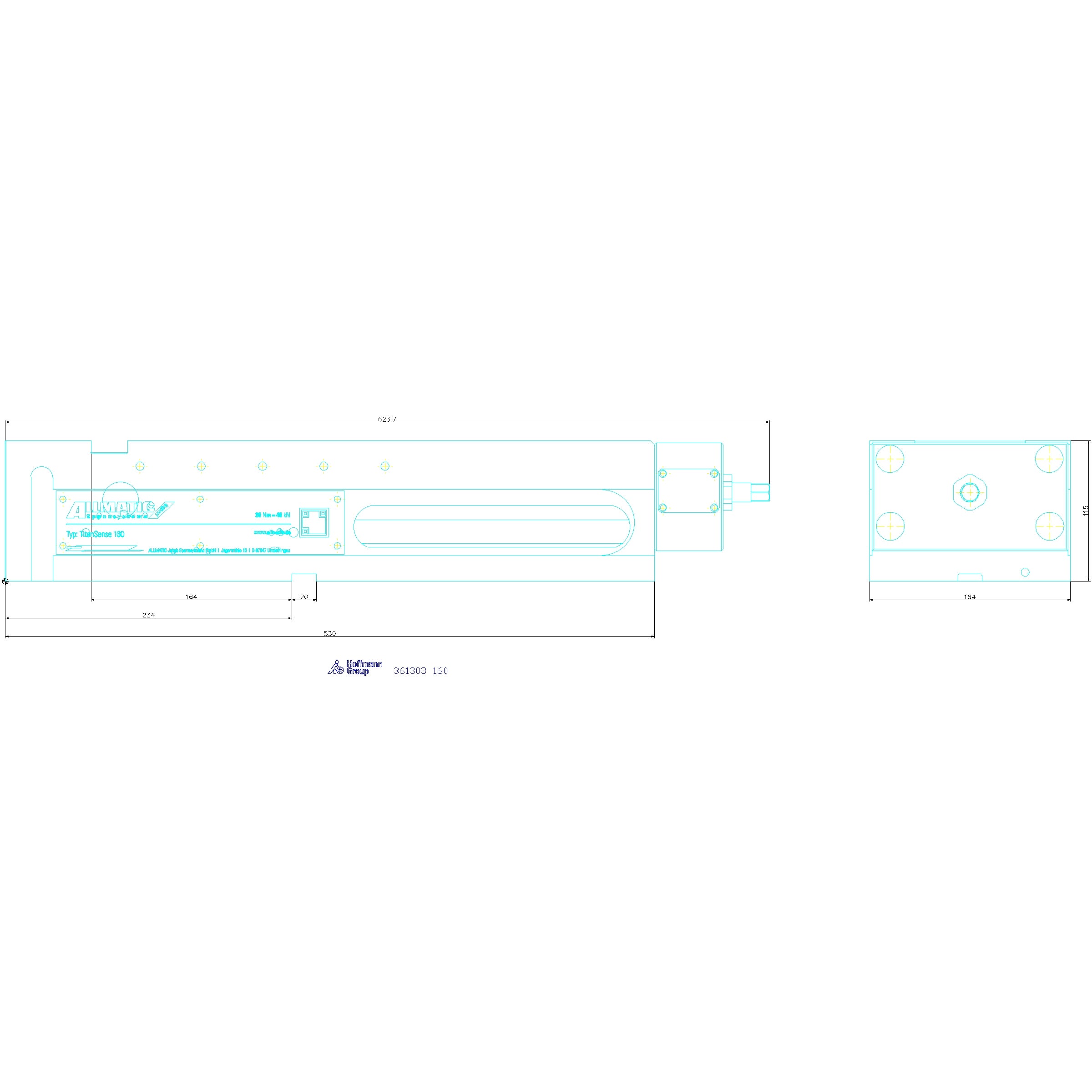

Teknisk data

Produktslag	Maskinskruvstycke
Grundhållarlängd a	530 mm
m	234 mm
Färgkod för passande tillbehör	Titan2/TitanSense
Vikt	52 kg
Utförande	Nollpunktspännsystem
Totallängd l	624 mm
Längsgående spår	20 mm
Grundhållarbredd b	164 mm
Tvärgående spår	20 mm
g	30 mm
Grundstomhöjd c	115 mm
f	21 mm
r	164 mm
Serie	HCT (Hoffmann Group Connected Tools)
Datautgång	Bluetooth®-gränssnitt
Trådlös användning	HCT Mobile App

Produktspecifikation

Artikelnummer	361303
EAN	4250364404211
