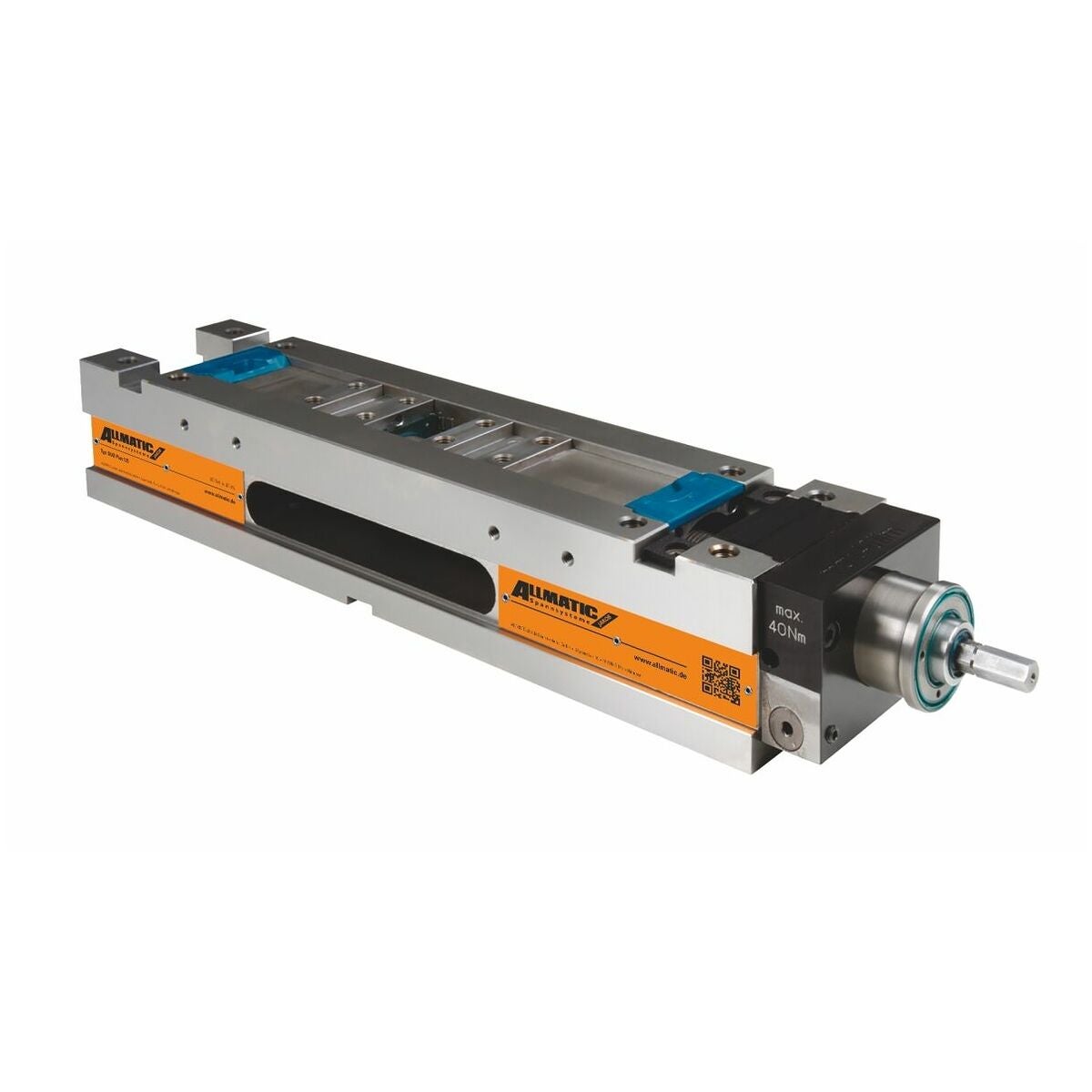

NC-maskinskruvstycke Duo Plus 125
Styckpris:
43 420 kr
- Varumärke
- Allmatic
- Artikelnummer
- G360605125
- Lagerstatus
- 3st I lager
Nedladdningsbara filer
Produktbeskrivning
Utförande
Stabil grundstomme av GGG60, slipad och induktionshärdad styrskena.
Funktion

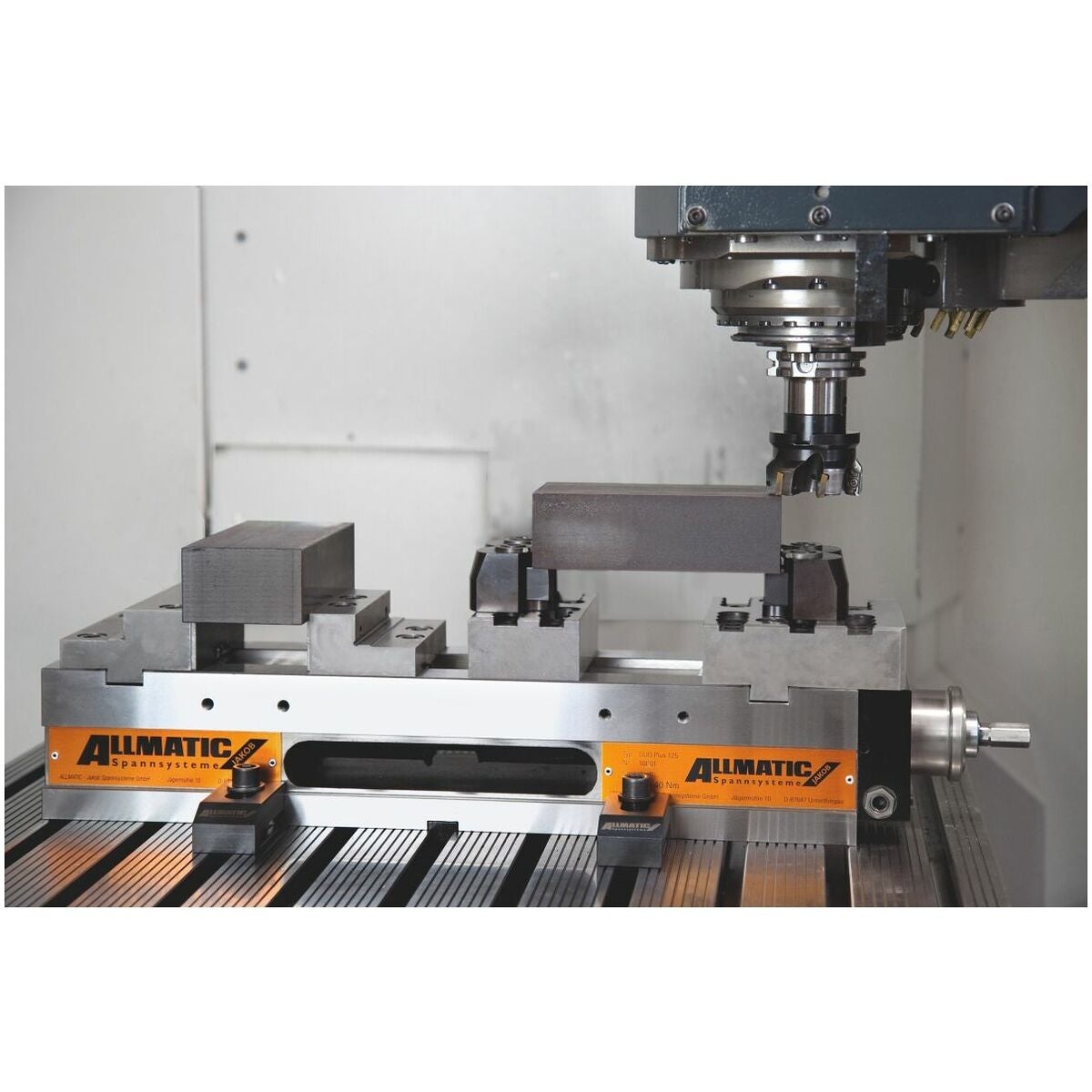

Ställ in och fixera den första och andra detaljen i de mobila backarna. Om du vrider förbi låsningspunkten kopplas kopplingen ur. Tryckspindeln aktiverar den mekaniska kraftöverföringen.
Användningsdata
- Kan användas horisontellt.
- Uppspänning av 2 arbetsstycken med olika storlekar möjlig eller uppspänning av 2 identiska detaljer. Måttdifferenser ± 2,5 mm (arbetsstycke 1 till arbetsstycke 2).
- konventionell uppspänning och greppuppspänning med balkbackar eller en kombination av båda möjlig
- Uppspänning av 2 arbetsstycken med olika storlekar möjlig eller uppspänning av 2 identiska detaljer. Måttdifferenser ± 2,5 mm.
Leveransinnehåll
4 spännjärn, snabbstartsguide.
Specialtillbehör
Spännbackar nr 361400 − 361440, 361600, 361660.
Steglister nr 361950, 361960, 361970.
Greppsats nr 361345.
Momentnyckel nr 656050 storlek 60.
Anmärkning
- Totallängden L ändras inte (små kollisionszoner).
- Tillbehör, se nr 360530; 361400; 361440; 361600 – 361970.
- Spänn alltid fast 2 arbetsstycken!

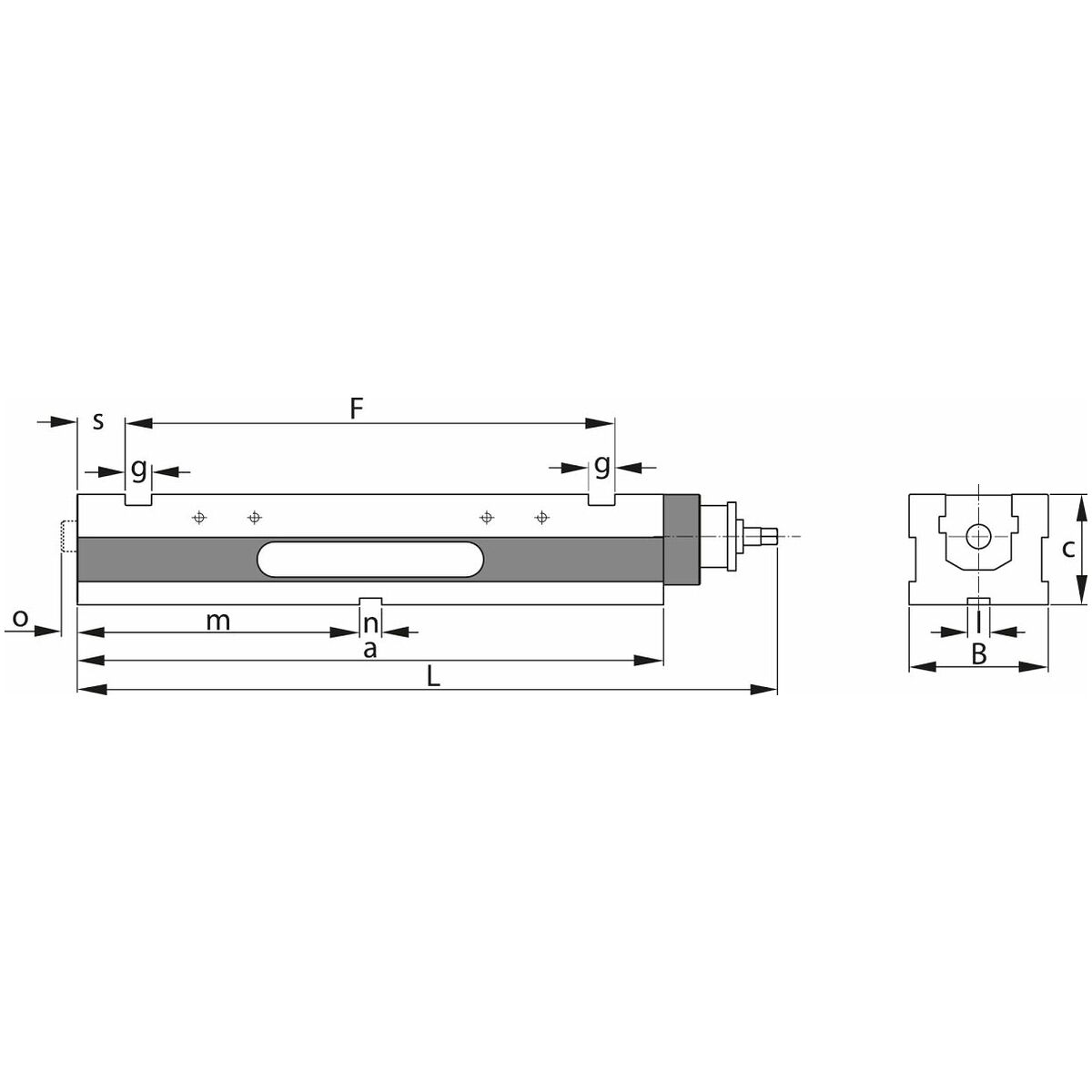

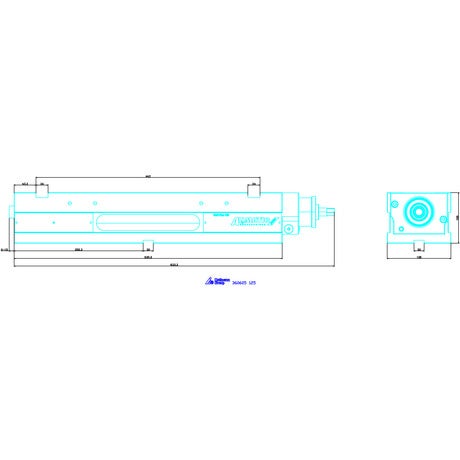

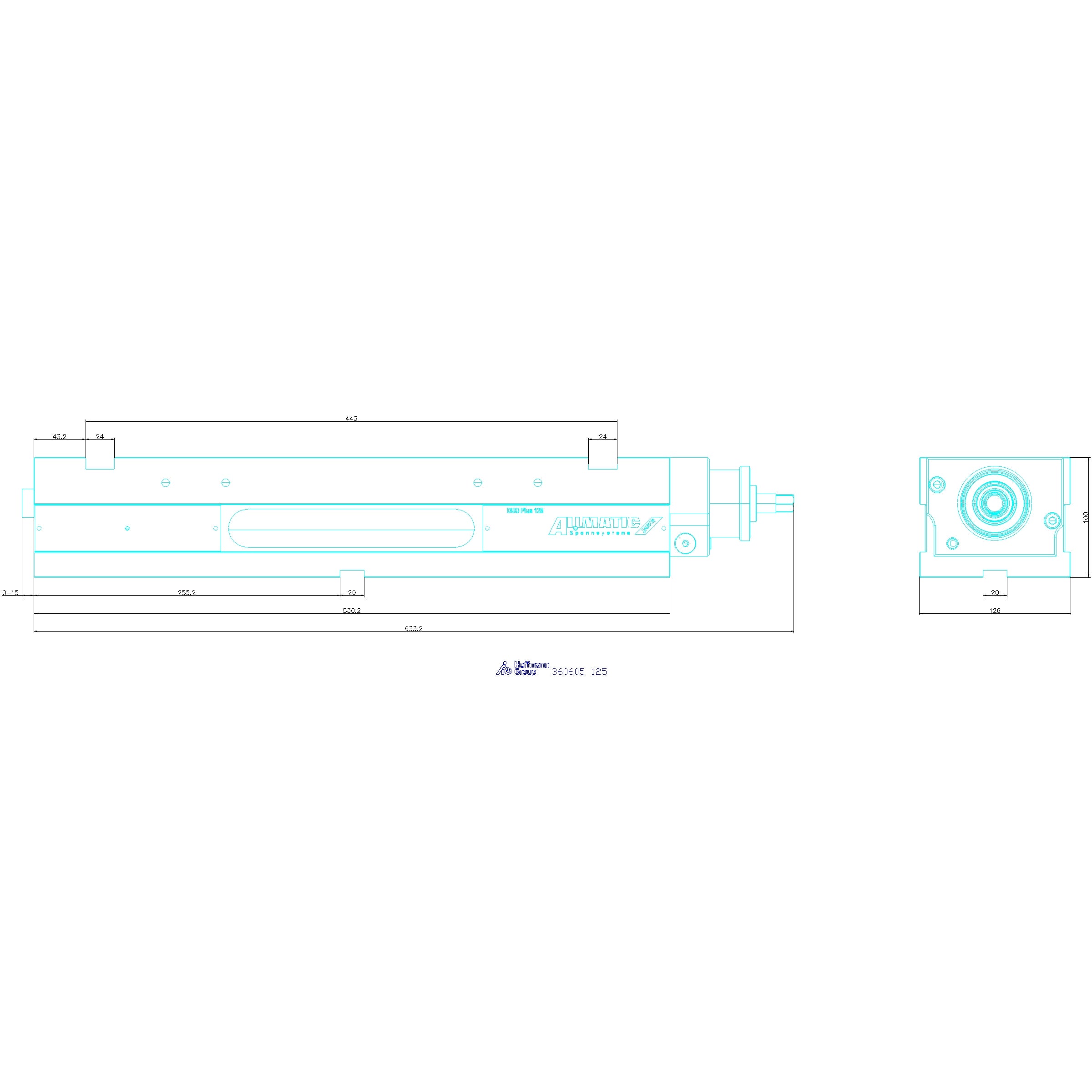

Teknisk data
| Produktslag | Maskinskruvstycke |
|---|---|
| Spännkraft upp till max | 40 kN |
| Grundhållarlängd a | 530 mm |
| Färgkod för passande tillbehör | Duo Plus |
| Serie | Duo Plus |
| Kvalité/sort | 125 |
| Vikt | 40 kg |
| Totallängd l | 633 mm |
| Vridmoment | 40 Nm |
| Längsgående spår | 20 mm |
| Grundhållarbredd b | 126 mm |
| m | 255.2 mm |
| Tvärgående spår | 20 mm |
| Spindelns utskjutningsområde o | 0 - 15 mm |
| s | 43.2 mm |
| F | 443 mm |
| g | 24 mm |
| Grundstomhöjd c | 100 mm |
Produktspecifikation
| Artikelnummer | G360605125 |
|---|---|
| EAN | 4250364402262 |
