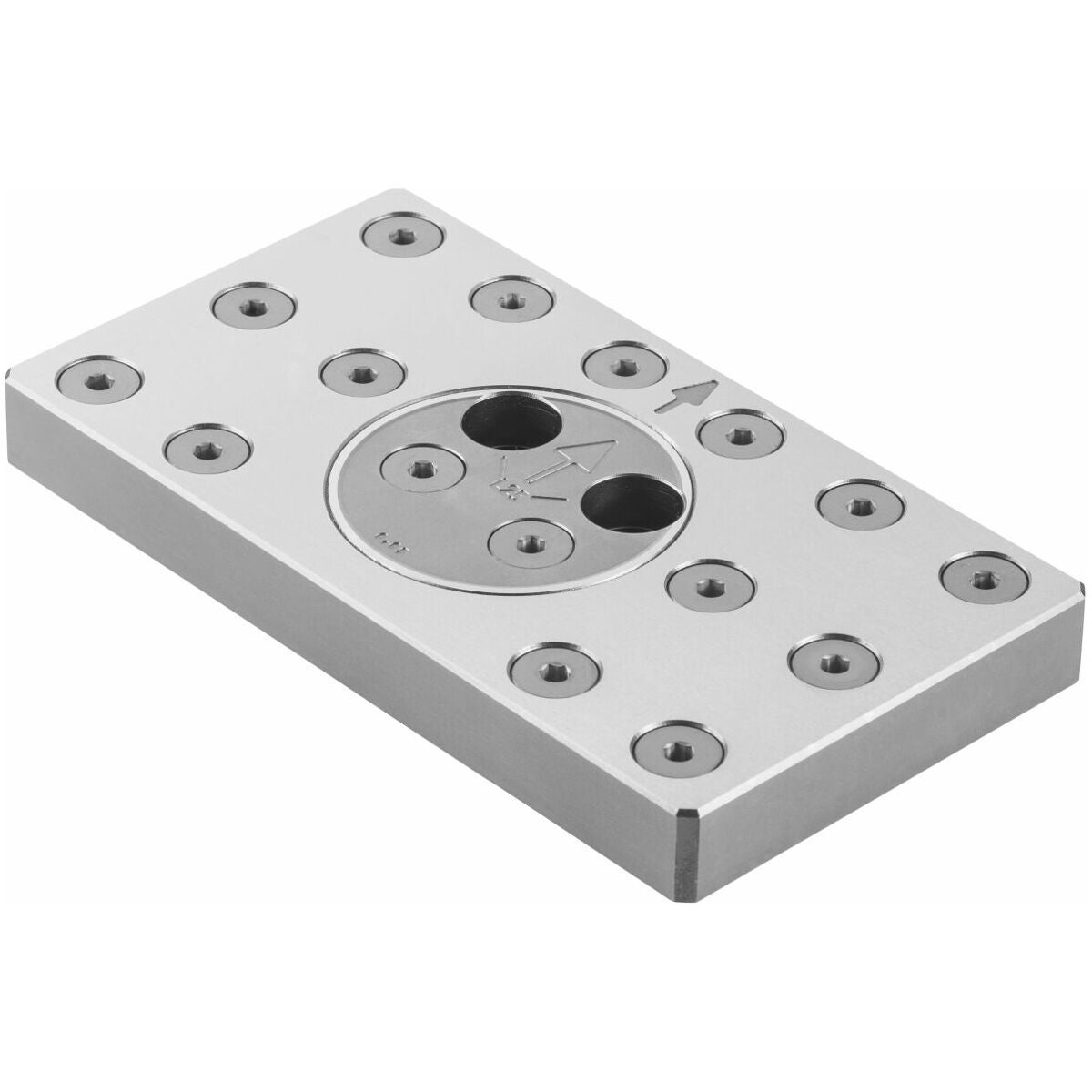

Adapterback, pendlande Mobil 125
- Varumärke
- Allmatic
- Artikelnummer
- G361338125
- Lagerstatus
- Ej i lager
Nedladdningsbara filer
Produktbeskrivning
Passar till
Skruvstycke nr 361290; 361302.
Användningsdata
Adapterbackar används för att fästa greppinsatserna nr 361238; 361240; 361245; 361250 samt greppinsatserna nr 361160.
Pendlande rörlig back för kompensation av icke parallella spännytor. Greppinsatser kan skruvas fast på olika sätt i hålrastret för att olika geometrier ska kunna spännas fast.

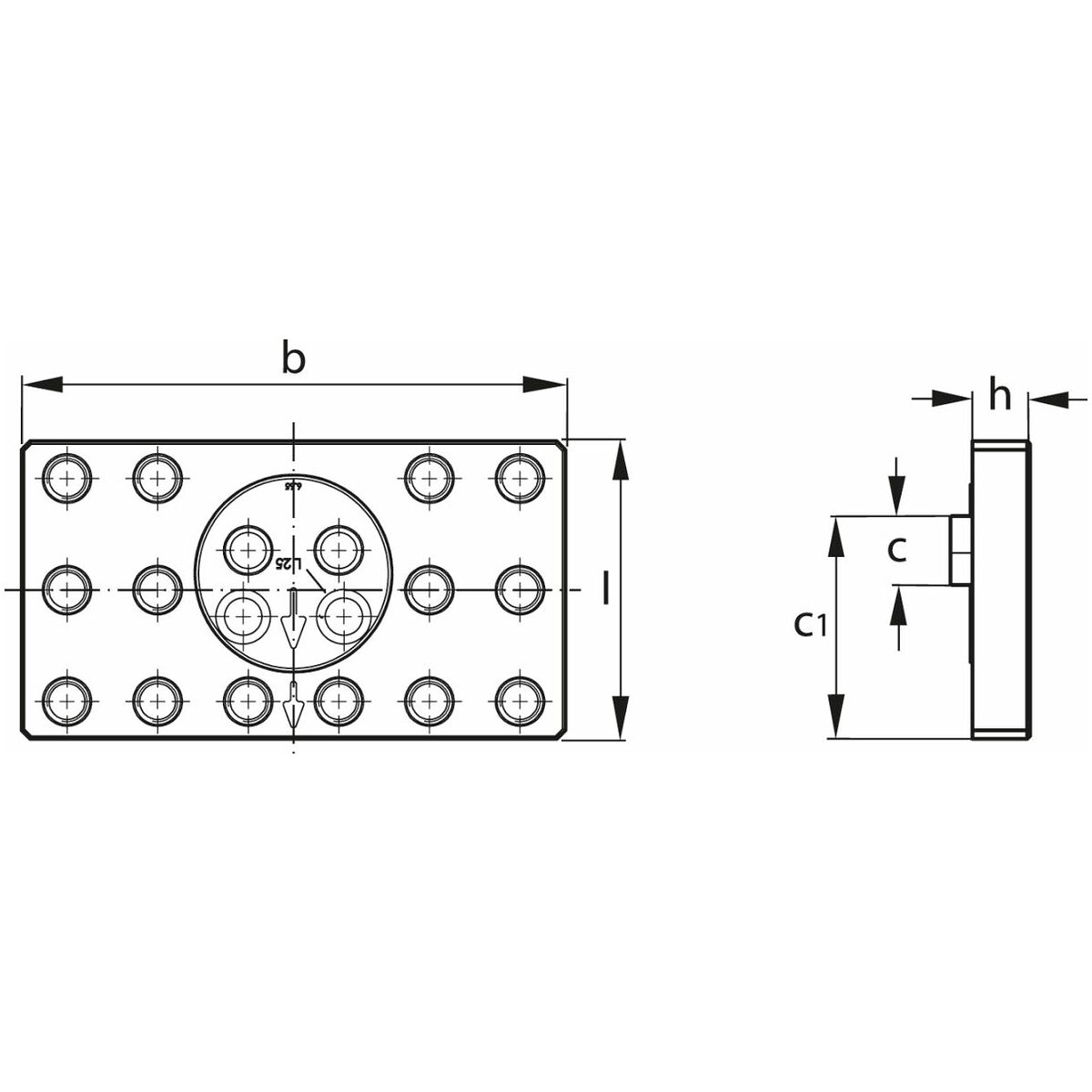

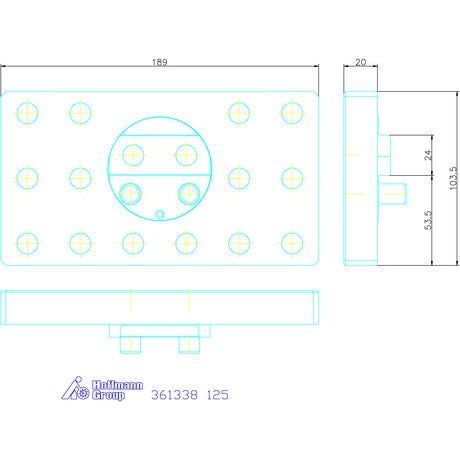

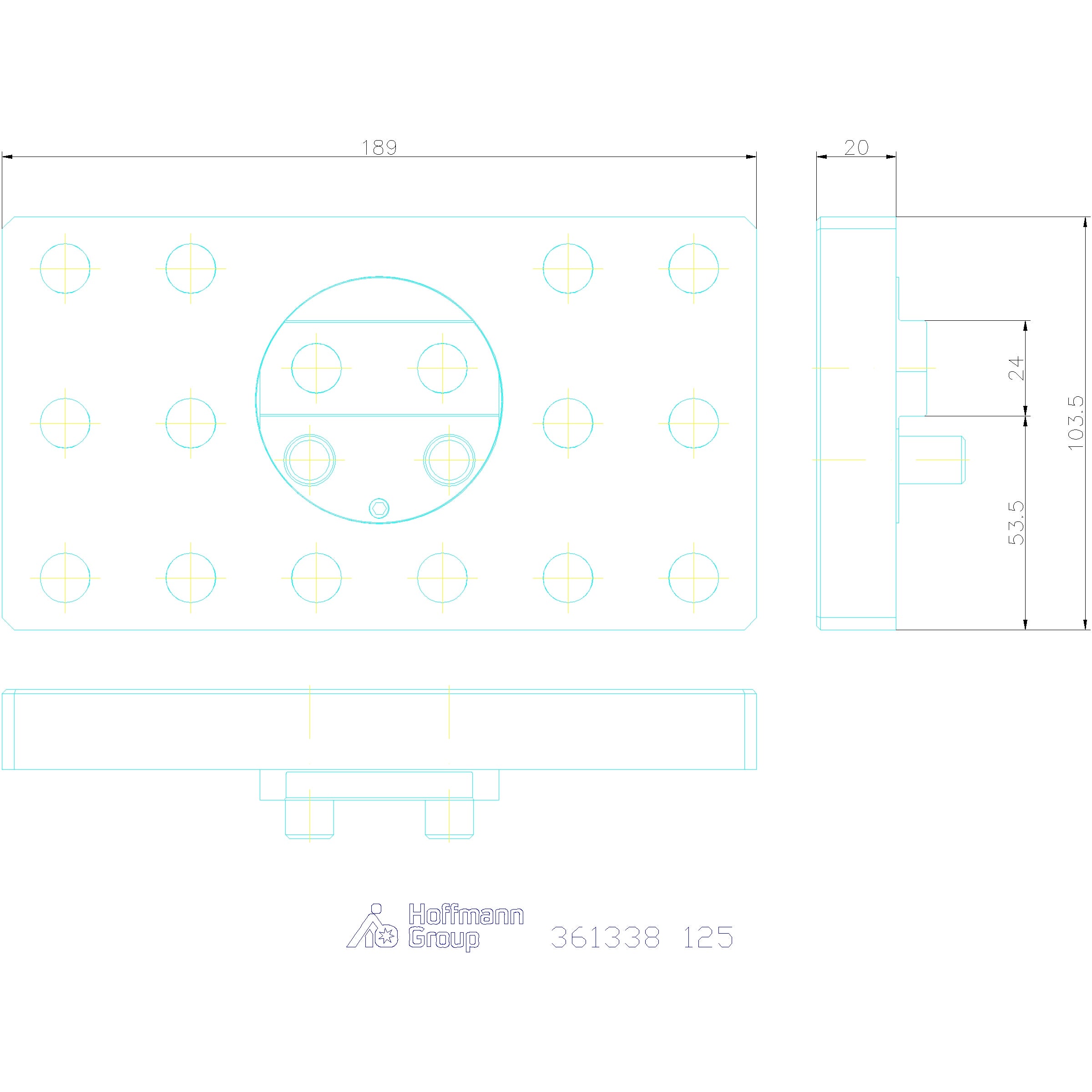

Teknisk data
| Passar färgkod | LCV125G; Titan2/TitanSense; LCV125G |
|---|---|
| Produktslag | Skruvstycksbackar |
| c | 24 mm |
| Spännområde minimalt runt | 50 mm |
| Backhöjd h | 20 mm |
| Spännområde maximalt fyrkantigt | 489 mm |
| Spännområde maximalt runt | 330 mm |
| C1 | 53.5 mm |
| Backlängd l | 103.5 mm |
| Backbredd b | 189 mm |
| Spännområde minimalt fyrkantigt | 25 mm |
Produktspecifikation
| Artikelnummer | G361338125 |
|---|---|
| EAN | 4250364403306 |
