Flexibel stiftback, fast

Produktbeskrivning

Passar till
PIN-överbackar nr 363050 125 och nr 363051 125.

Utförande
Överback belagd och härdad med och utan pendelstöd. Finns att köpa separat som 'sida A' eller 'sida B'.

Användningsdata
Finns att köpa separat som ersättning för PIN-överbacksparen:

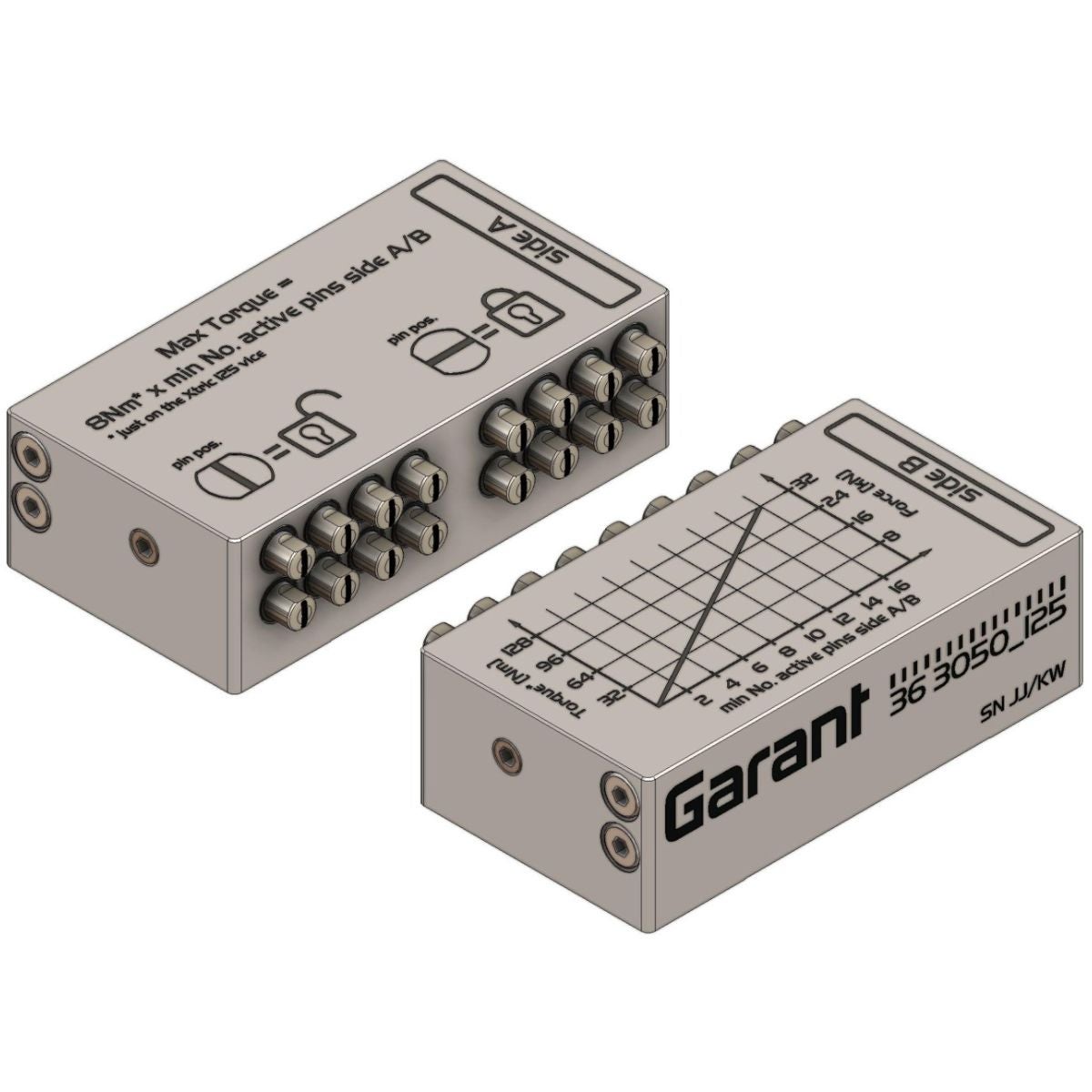

Nr 363050 125/16 (sida A) nr 36 050 125/18 (sida B) nr 363051 125/16 (sida A) nr 363051 125/18 (sida B). PIN-överbackarna måste alltid användas som ett par (bestående av 'sida A' och 'sida B').

Leveransinnehåll
1x PIN-överback.

Anmärkning

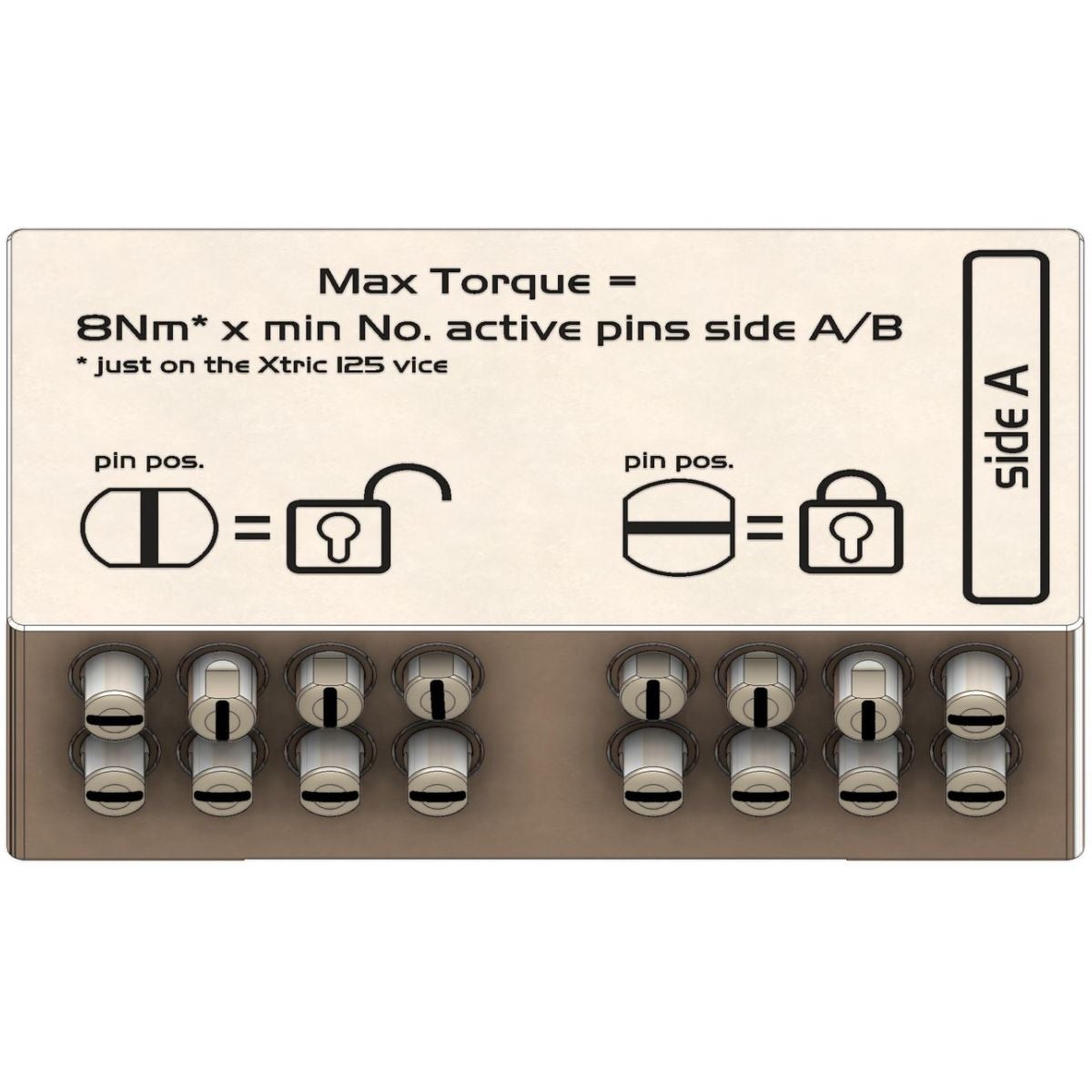

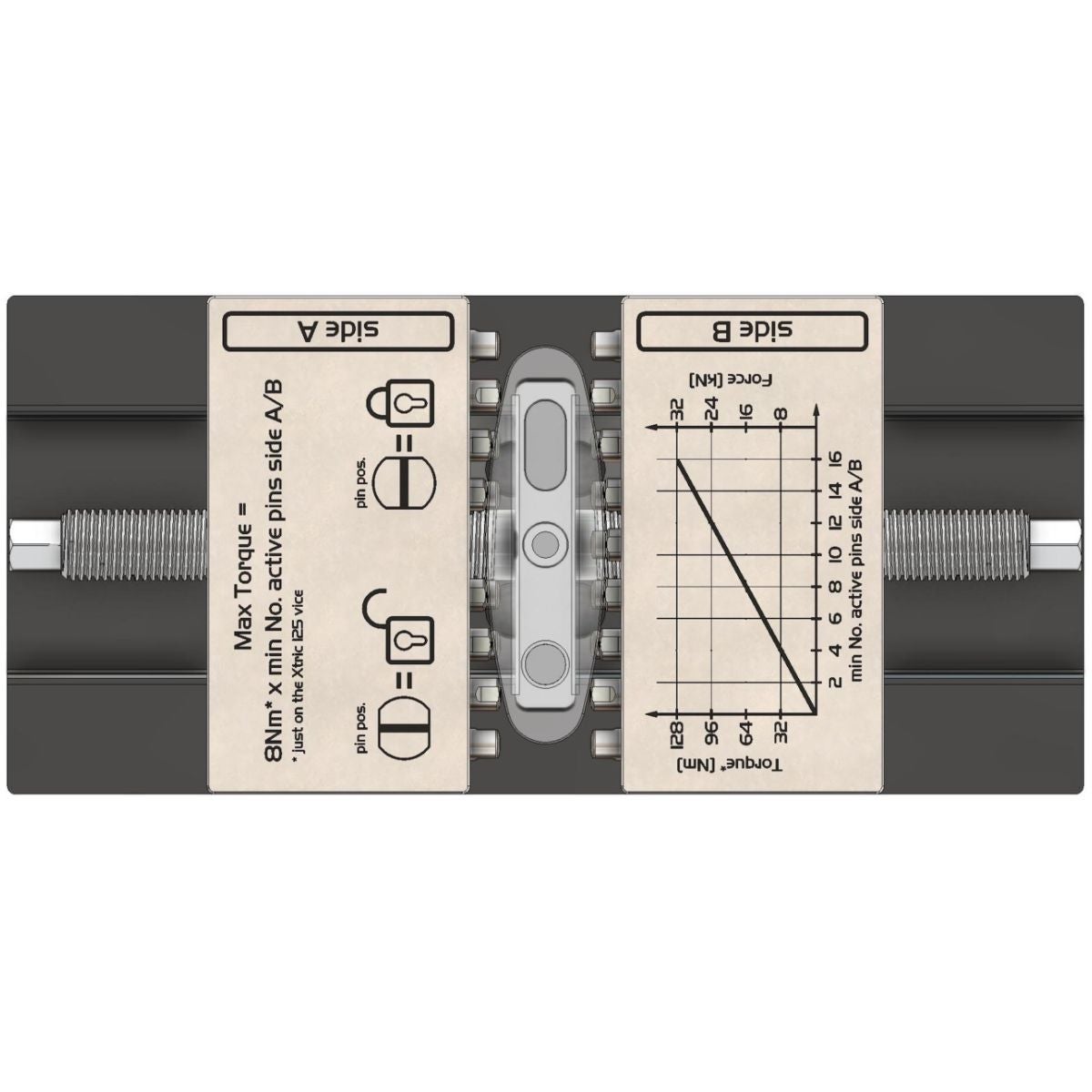

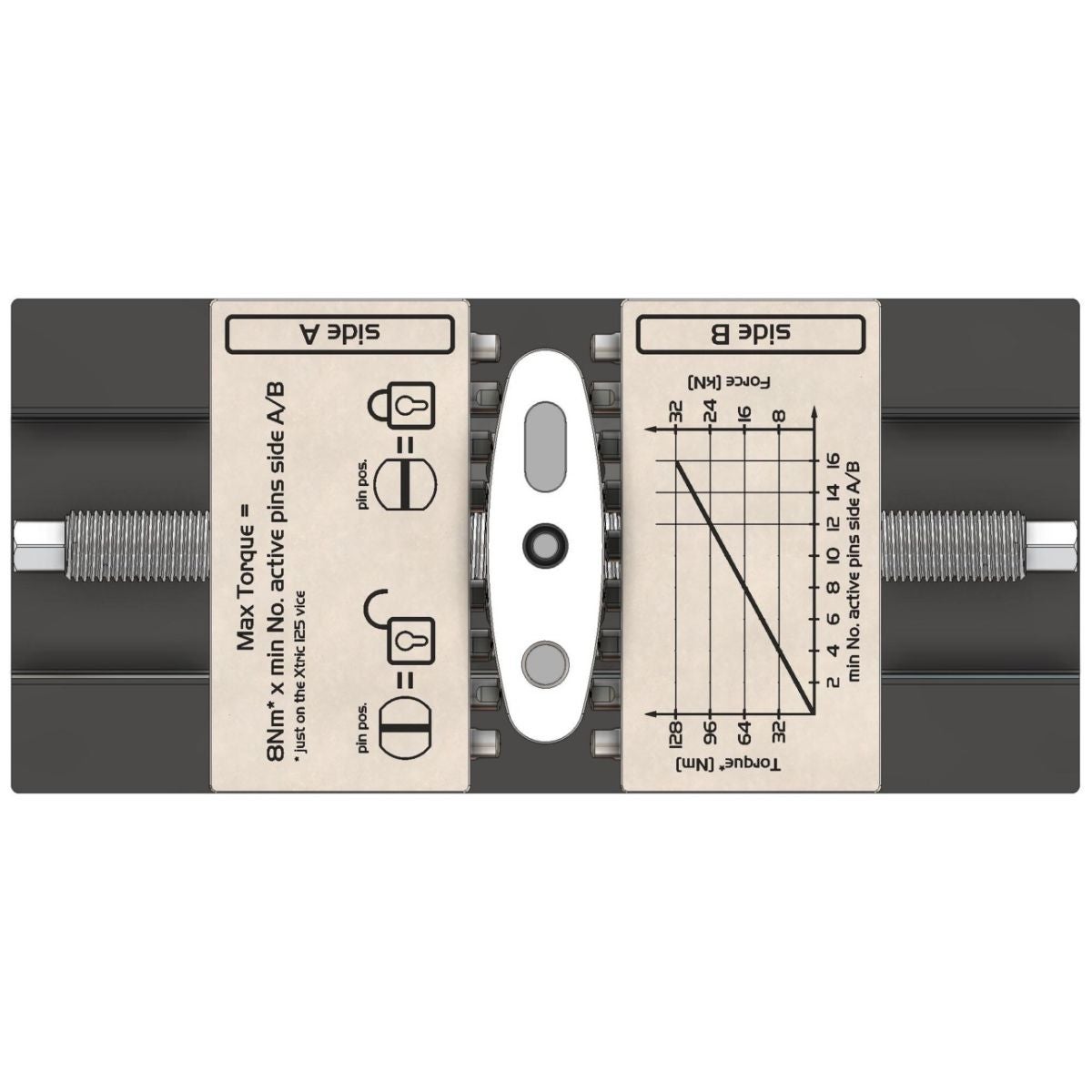

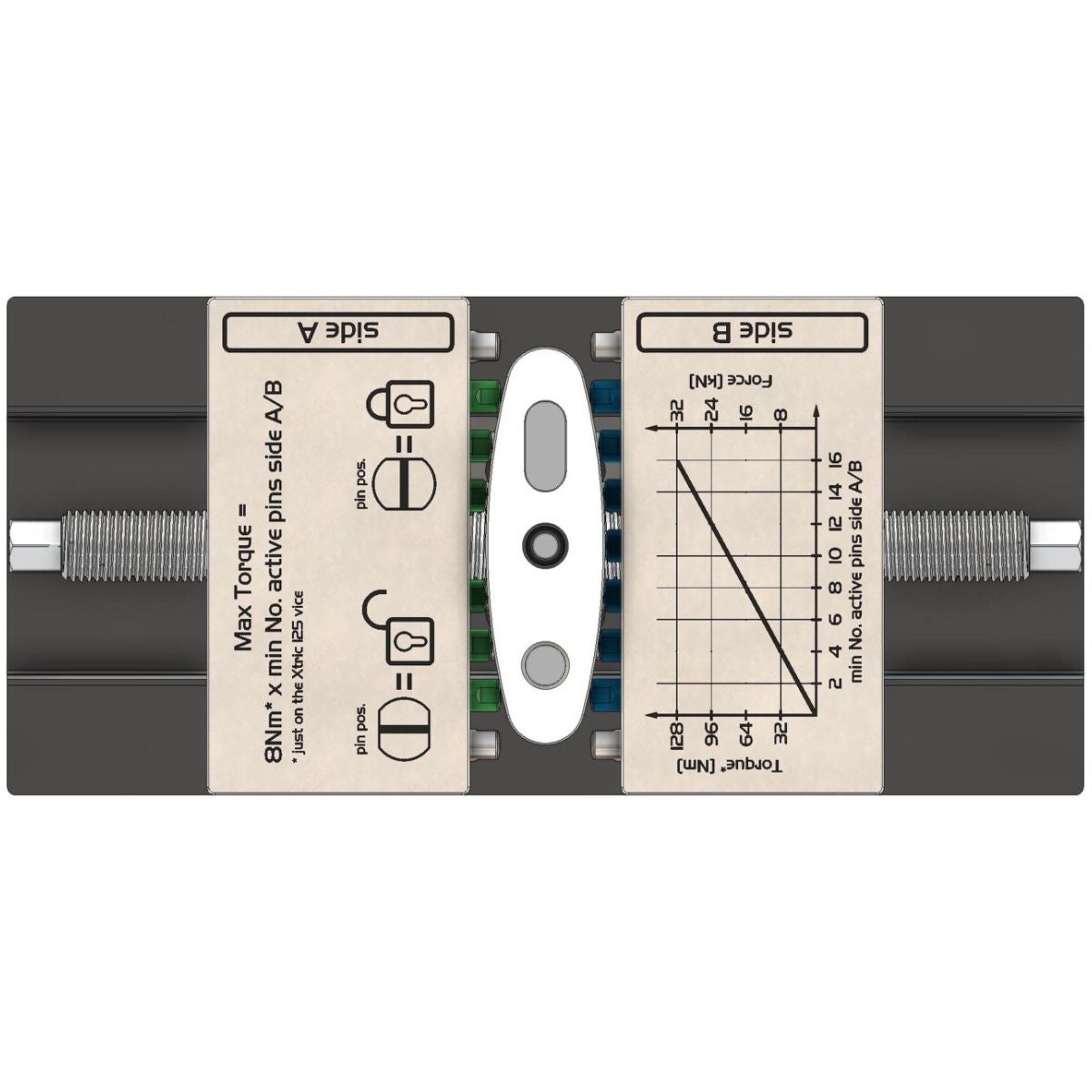

Beroende på vilket spännsystem som används måste de maximalt tillåtna åtdragningsmomenten oumbärligt följas. De angivna åtdragningsmomenten som står på överbacken gäller endast för XTRIC 125 centrisk spännanordning.
Avsedd användning
Avsedd användning

• Avsedd för stationär användning på verktygsmaskiner i industriella inomhusmiljöer.
• Använd det bara i ett tekniskt felfritt och driftsäkert tillstånd.
• Använd endast om systemet är korrekt monterat och om maskinens säkerhetsanordningar och skyddsanordningar är i funktionsdugligt skick.
• Får bara användas i slutna utrymmen.

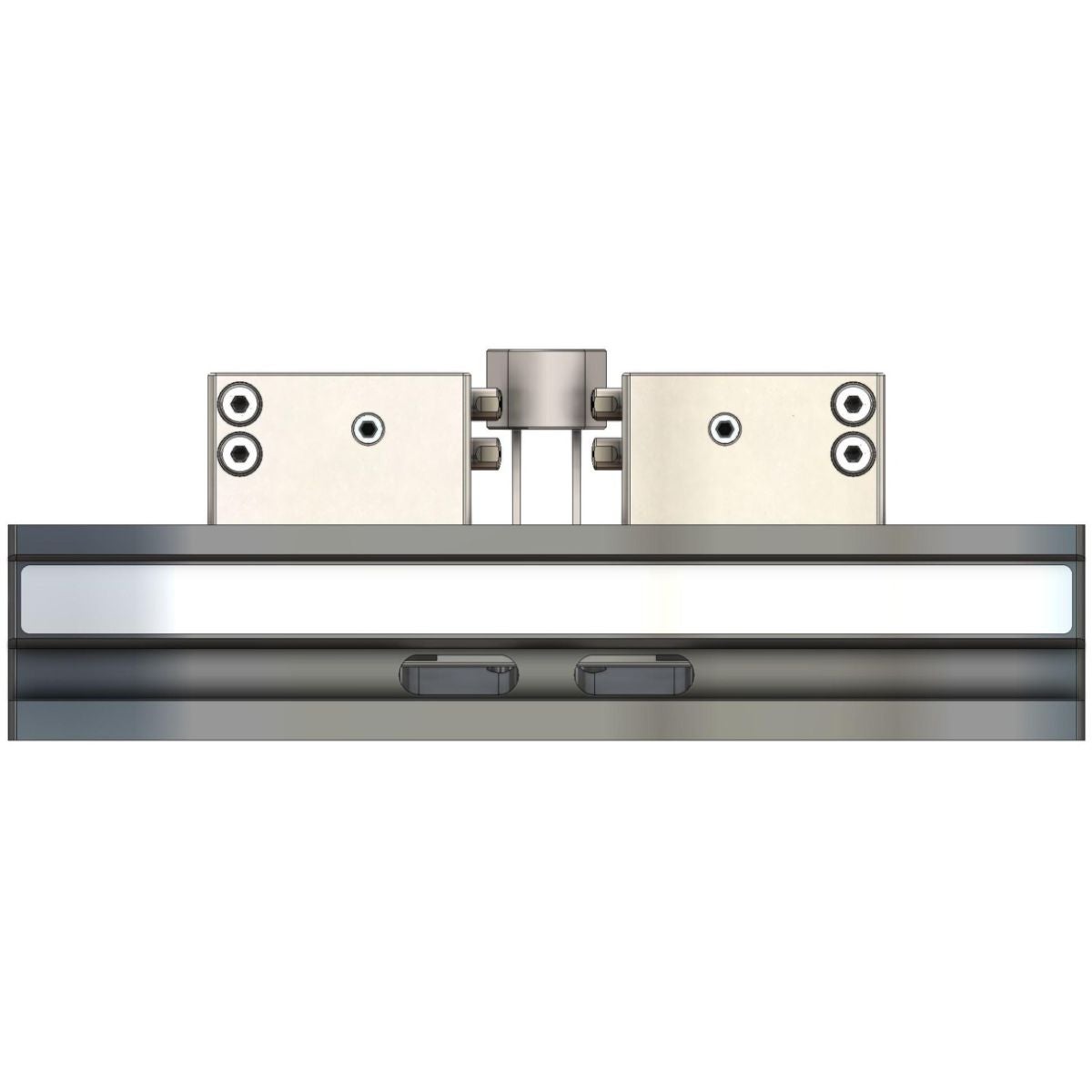

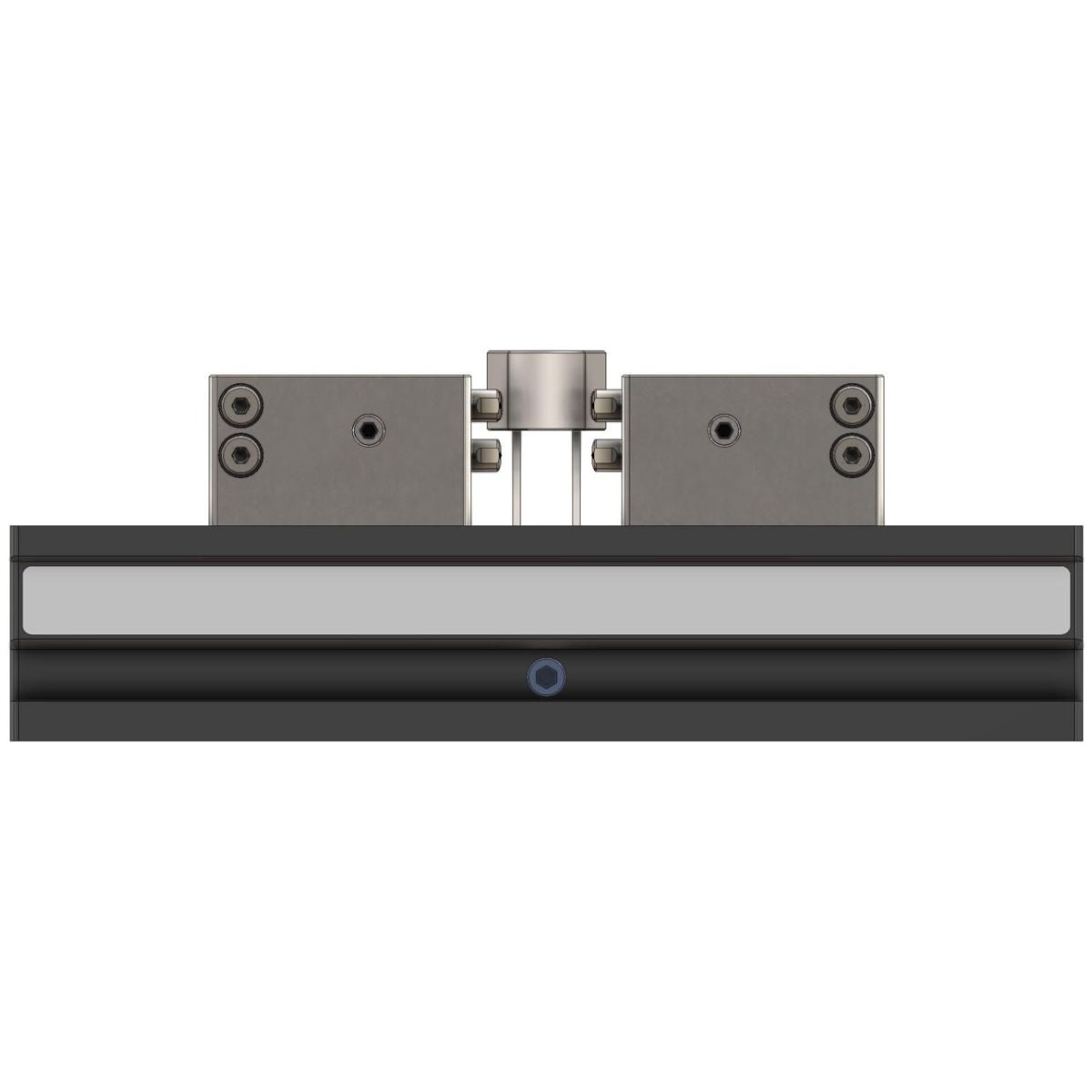

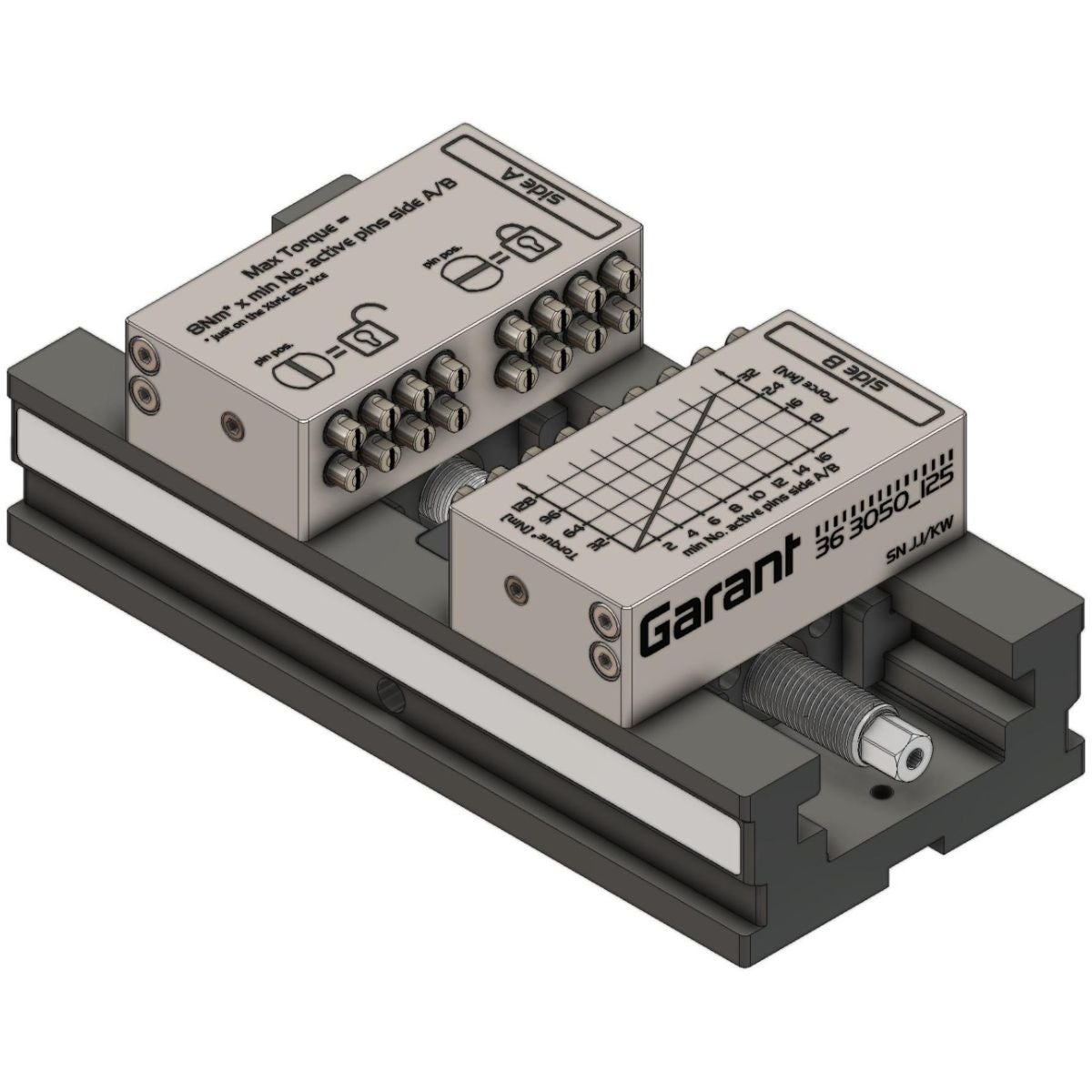

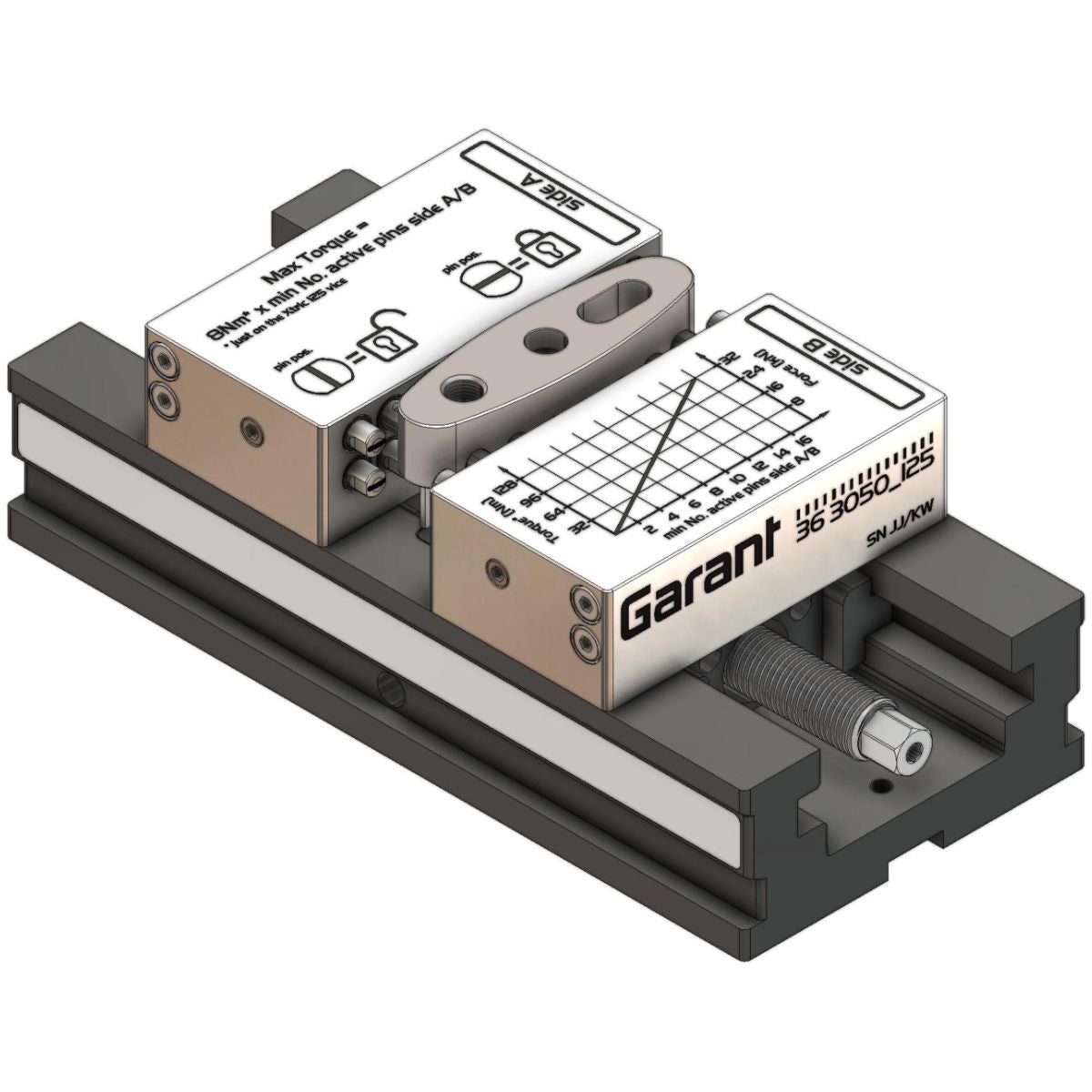

• För användning med skruvstycken Xpent (typ 1s, 1 2) samt X-TRIC (med eller utan pendelfunktion).

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Gör inga obehöriga ändringar.
• Montera inga komponenter som inte uppfyller specifikationen.
• Använd inte utanför driftparametrarna.
• Undvik att spänna fast arbetsstycken som har en utkragning som sticker ut långt.
• Drift i frånkopplat läge (sida A och sida B är inte anslutna).
• Användning utan Z-underlägg.

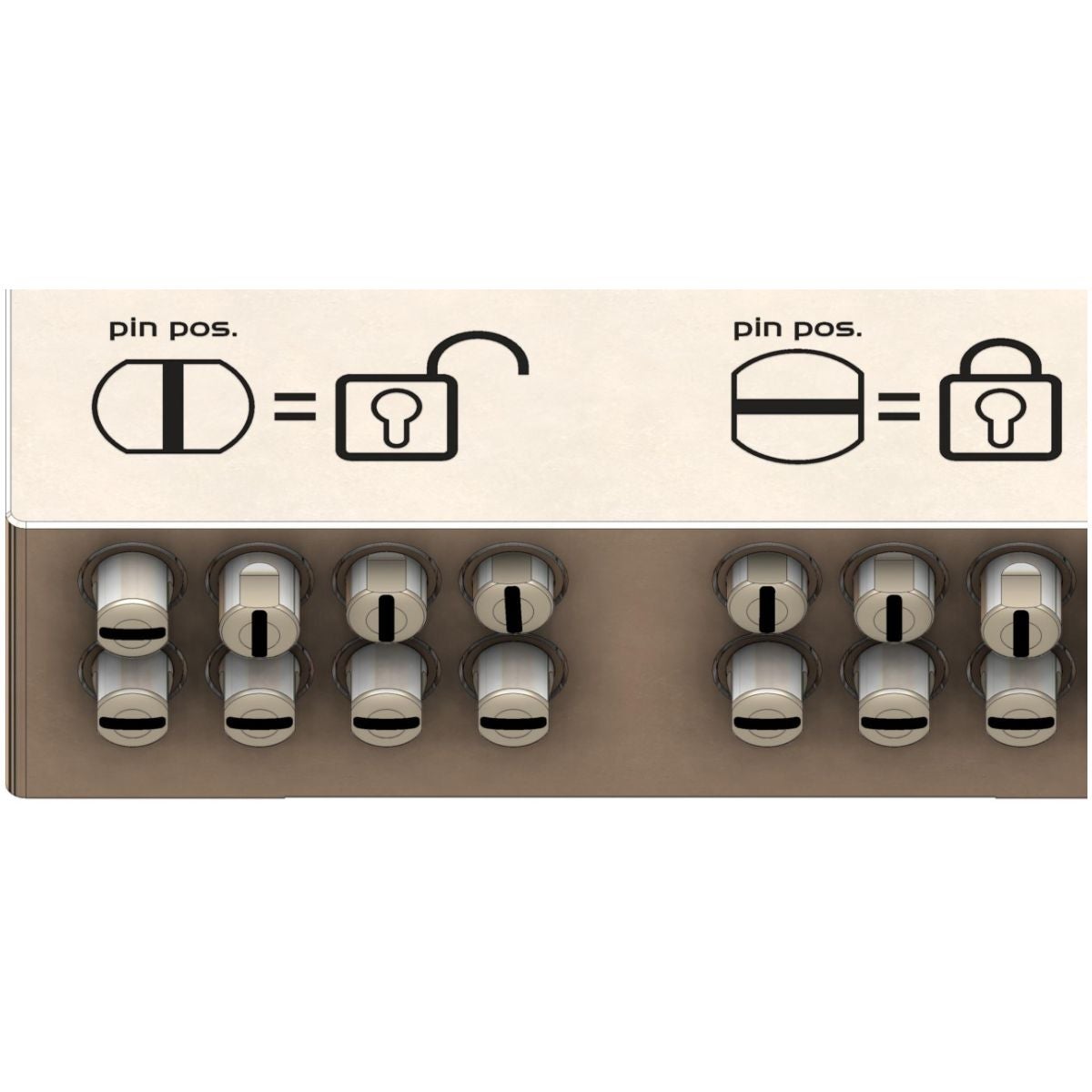

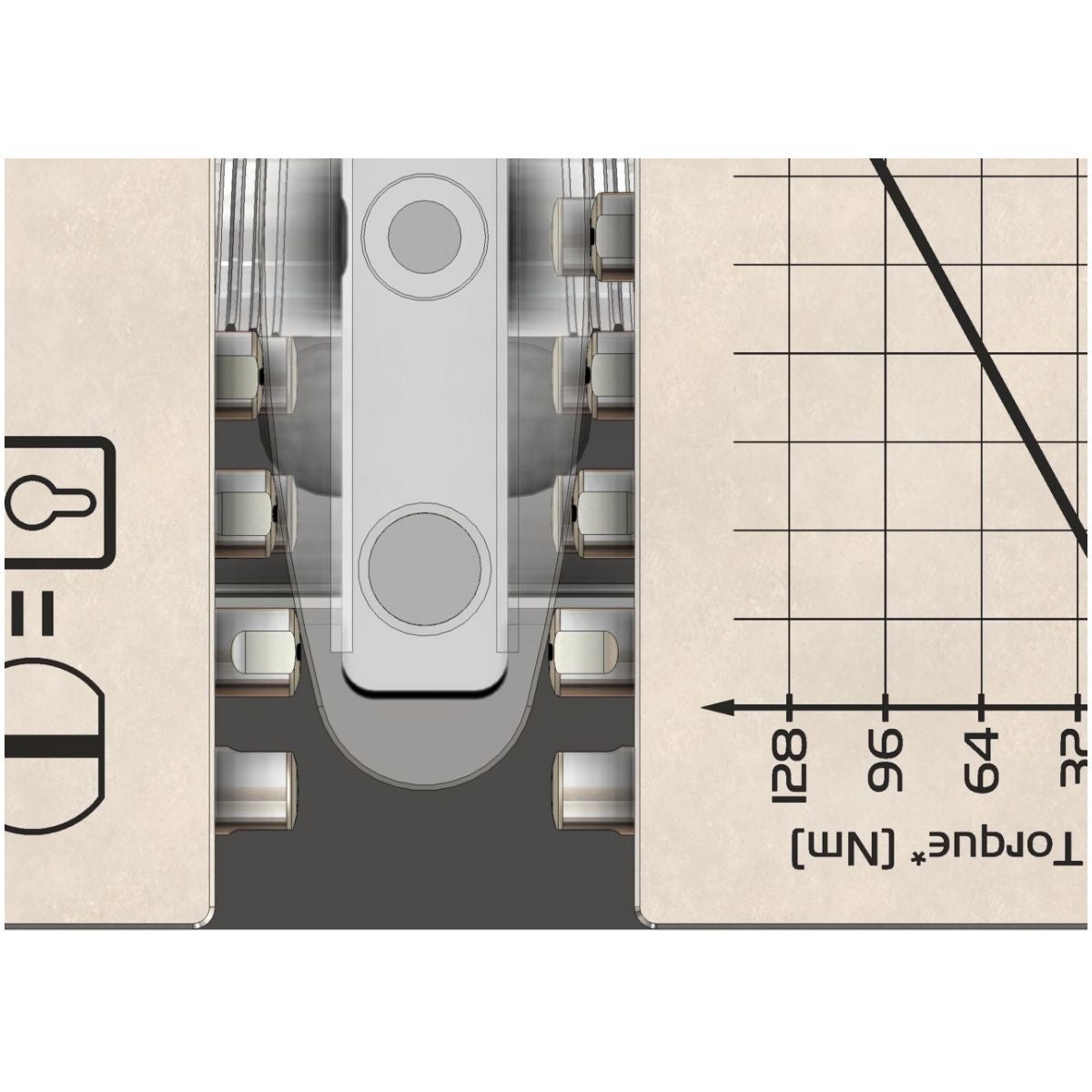

• Inaktiva, icke-låsta stift – spännkraften överförs till höljet – arbetsstycket spänns inte fast korrekt.
• Fastspänning utan att det föreskrivna vridmomentet följs.

Teknisk data

Produktspecifikation
