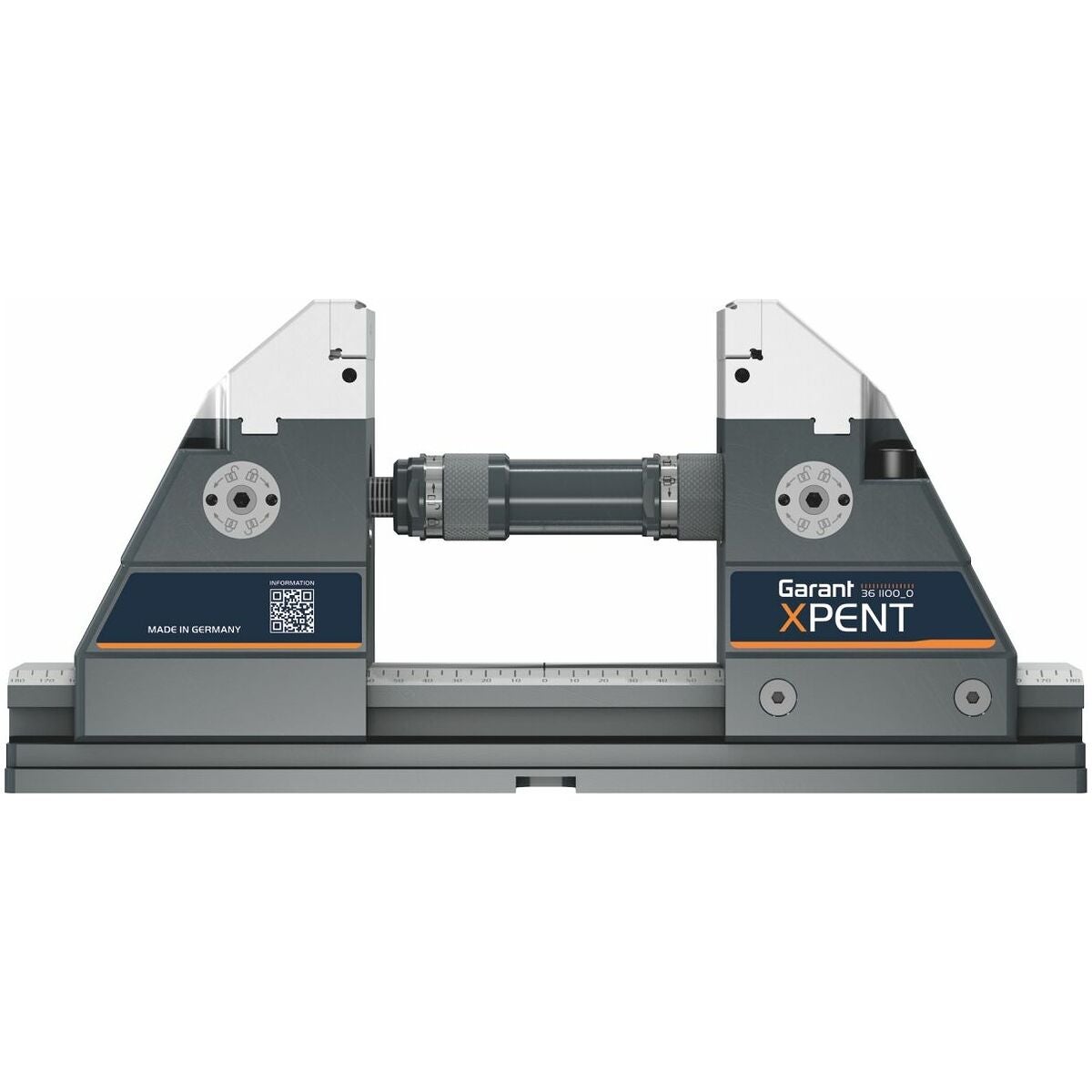

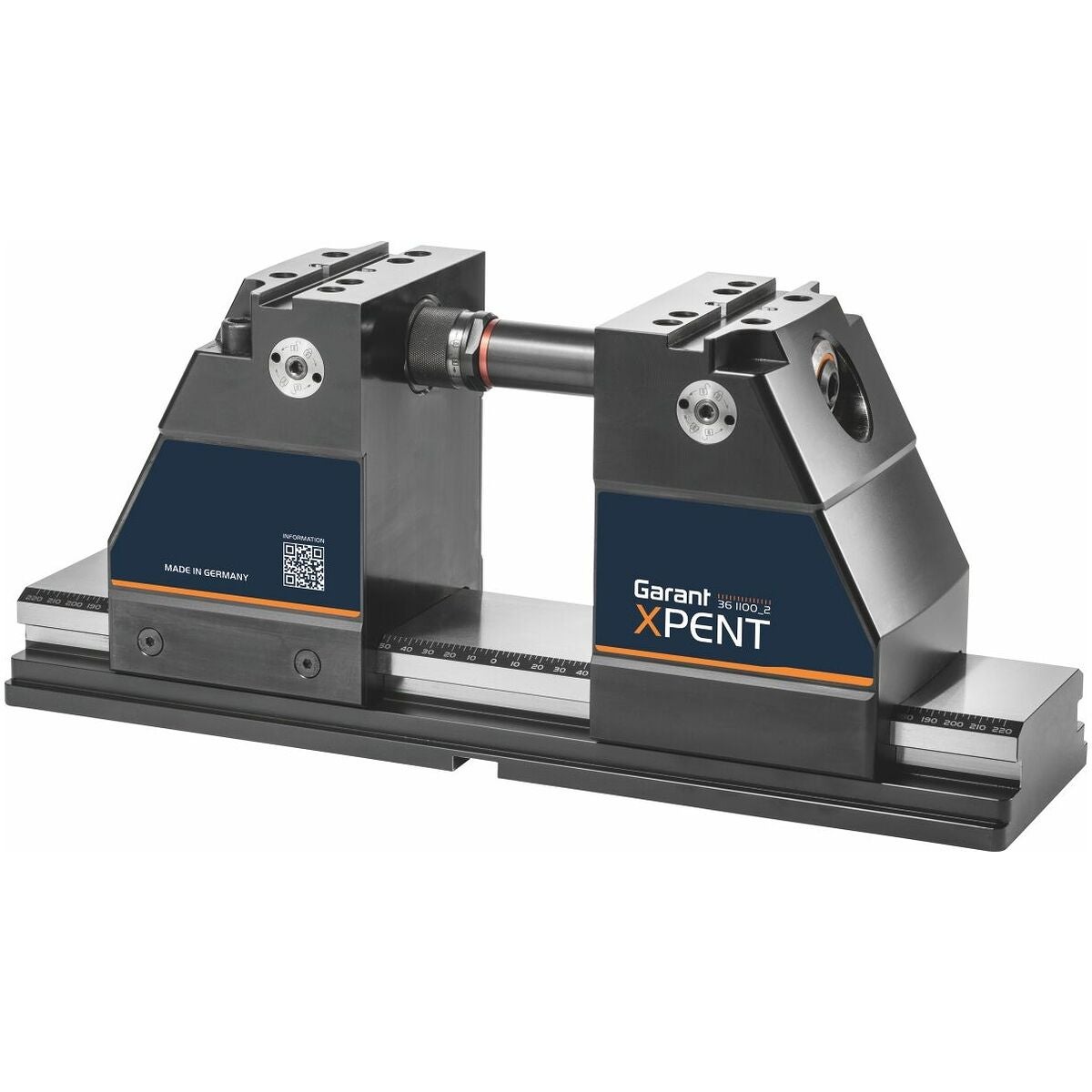

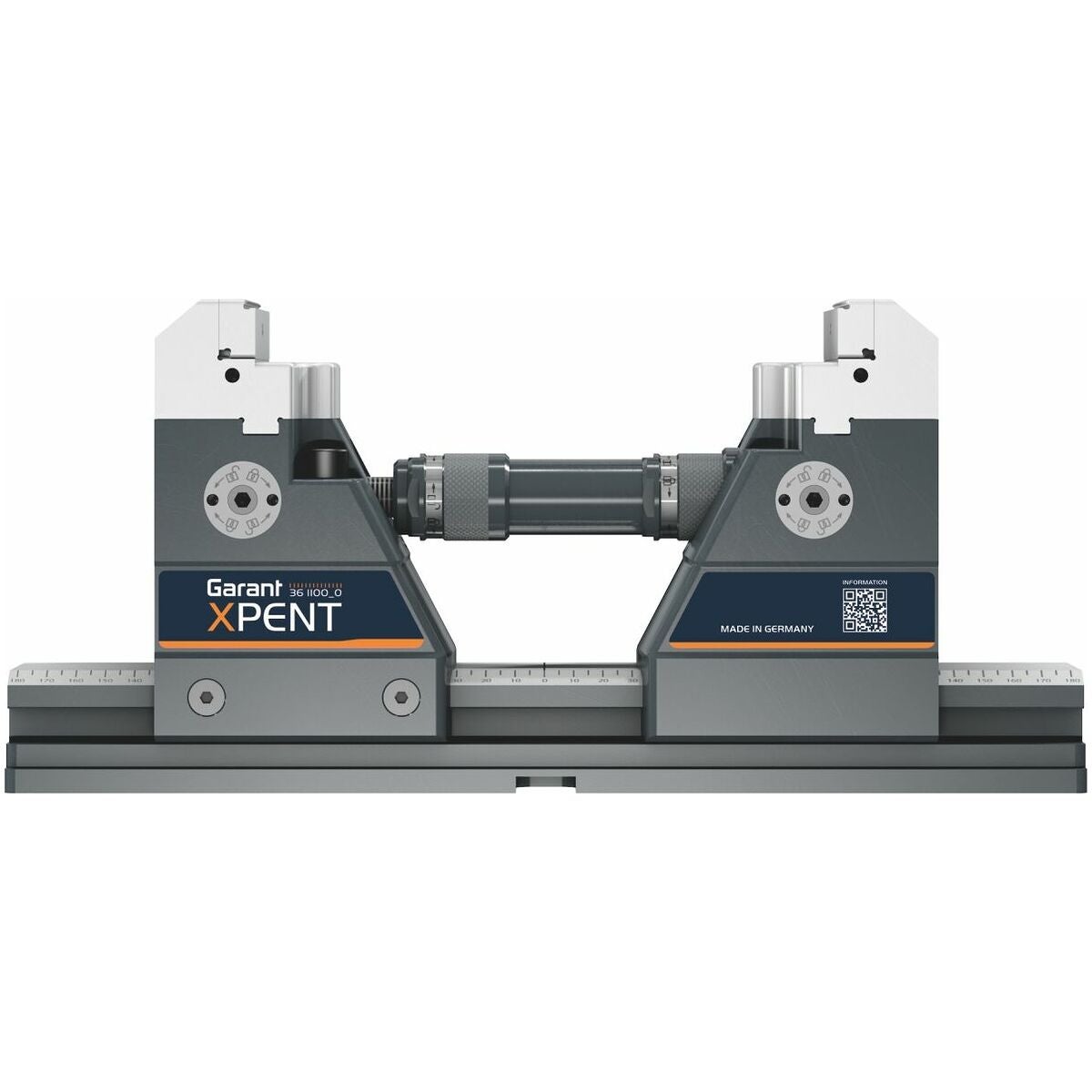

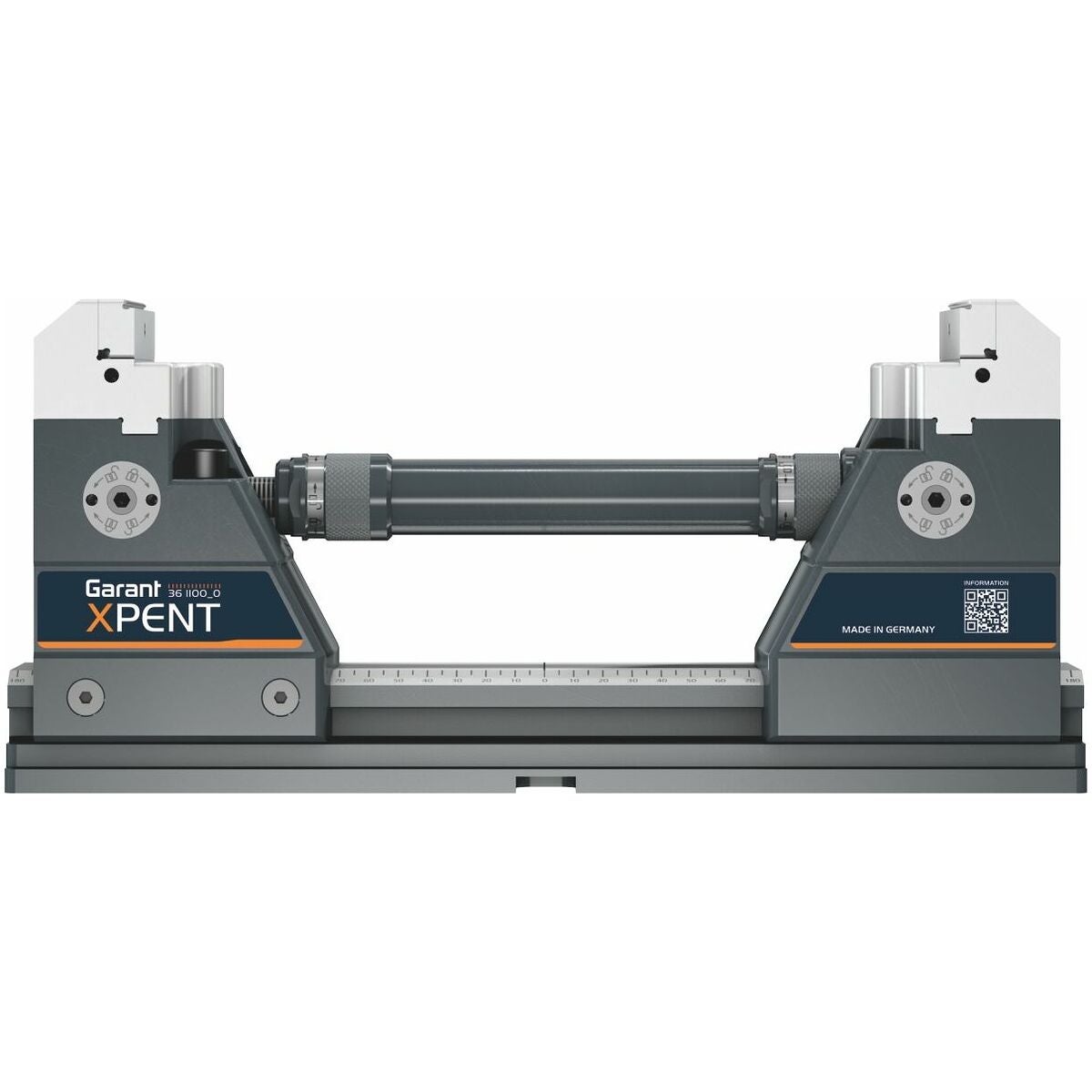

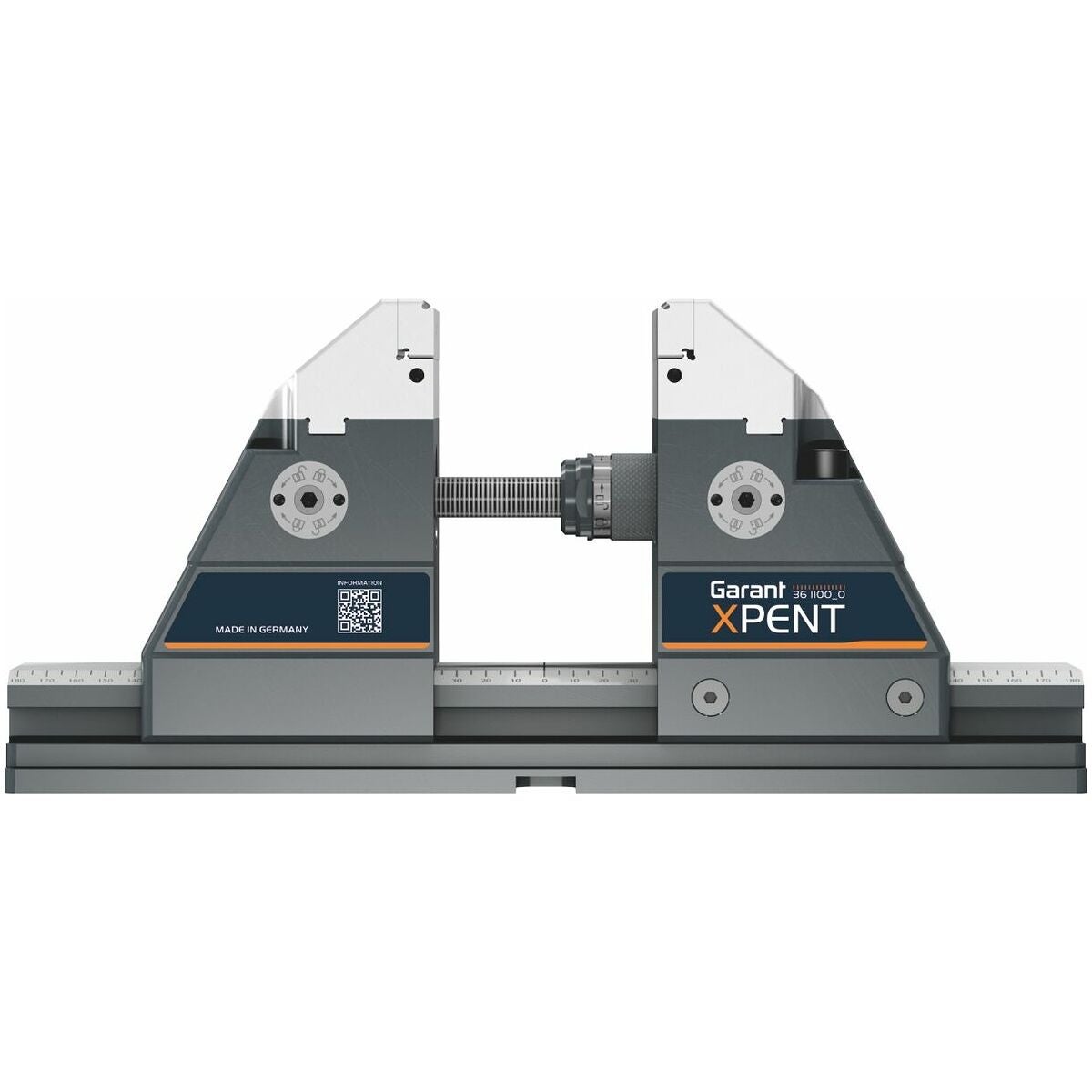

5-axlig spännback Xpent

Produktbeskrivning

Utförande

• Mycket god tillgänglighet och perfekt symmetriskt.
• Flexibelt modulärt spännsystem.
• Alla funktionsytor är härdade och slipade.
• Spännkraft upp till 40 kN vid 90 Nm vridmoment.
• Båda spännmodulerna kan positioneras individuellt på basskenan.
• Variabelt spänn- resp. justerområde.
• Repeternoggrannhet < 0,01 mm.
• Inklusive hål 18M16 för nollpunktspännsystem stickmått 200 mm.

Användningsdata
Perfekt för äkta 5-sidig bearbetning.
Olika backutföranden medger både konventionell inspänning med släta ytor och greppinspänning.

Leveransinnehåll
Basskenor, spindel, spindelförlängning, vev / sexkantskruvdragare (vid typ 1S), spännmodul fast, spännmodul mobil.

Specialtillbehör
Spännmoduler nr 361105 – 361110, mittback nr 361111, basskenor nr 361115, spindel nr 361119, spindelförlängningar nr 361120, spännkonsoler nr 361165, momentnyckel nr 656050 storlek 120, skruvdragarinsats nr 643329, arbetsstyckstopp nr 360094, överbackar nr 361123 – 361138.

Anmärkning

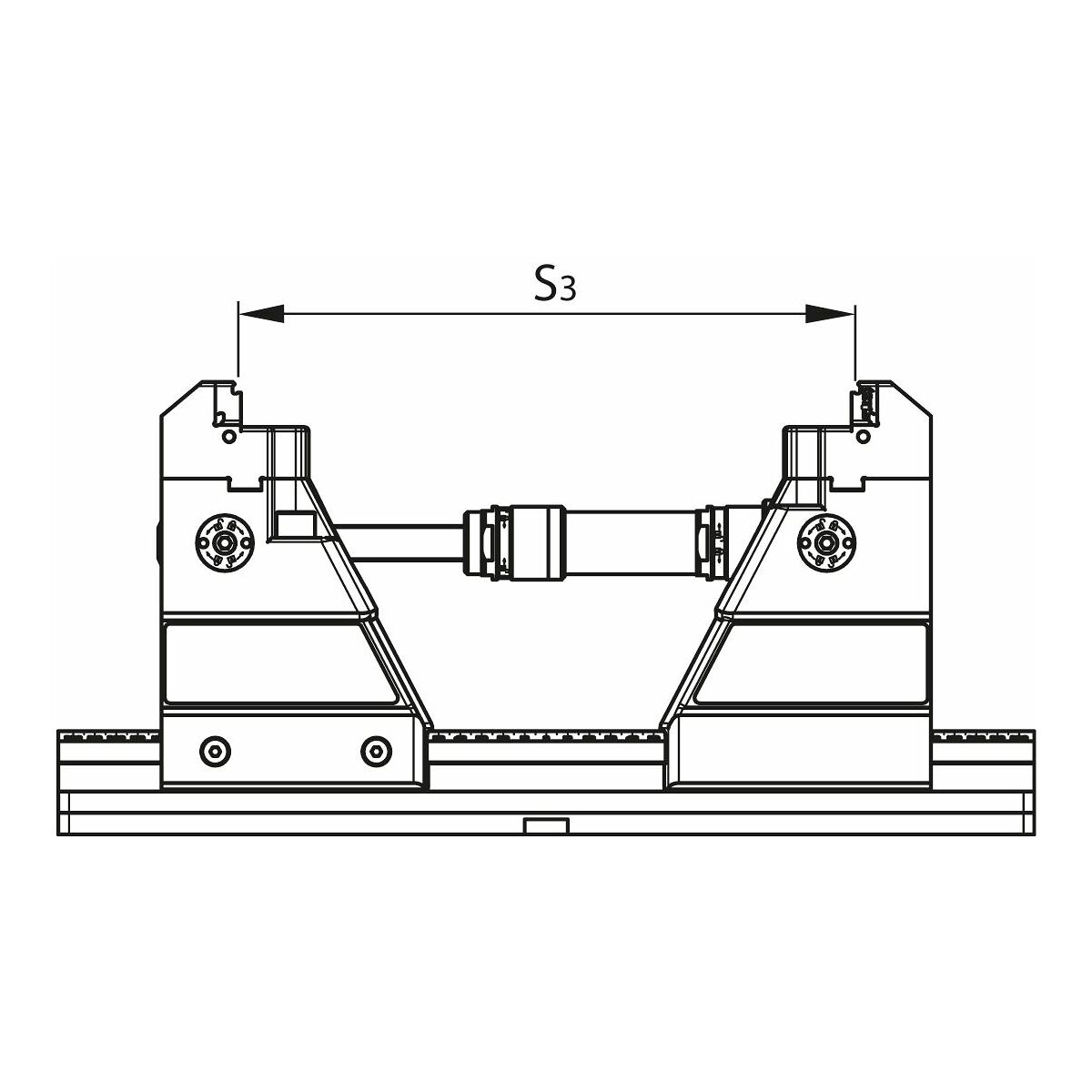

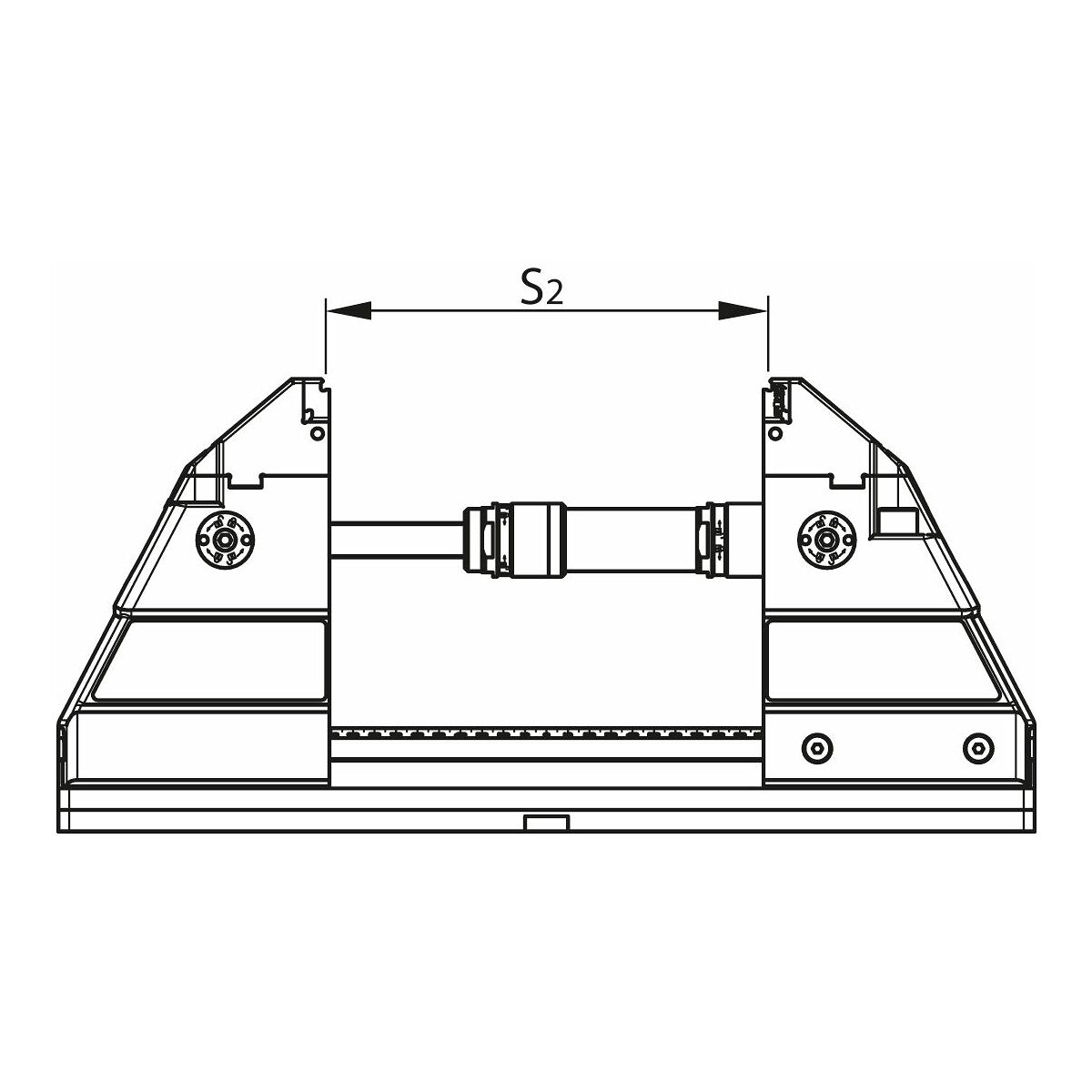

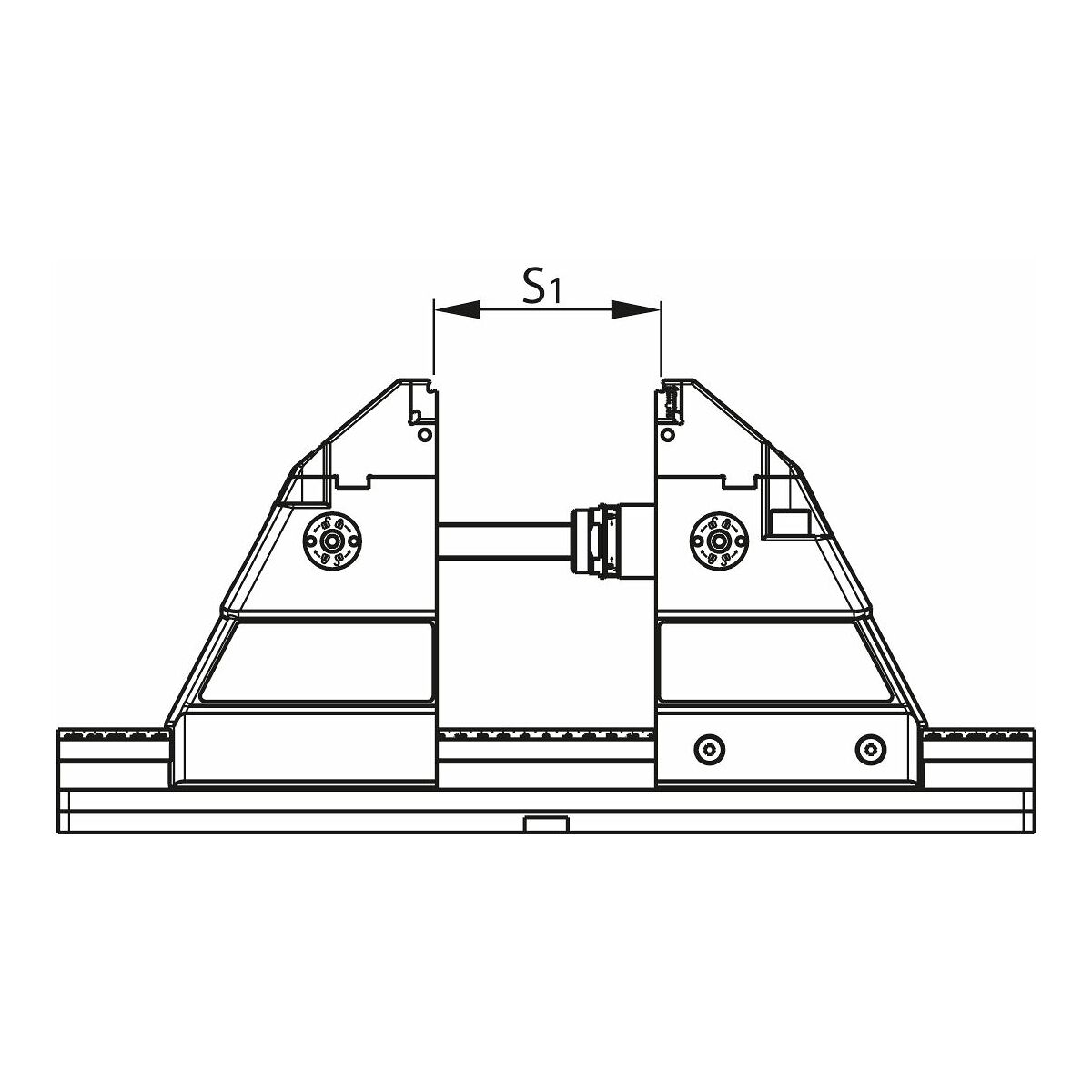

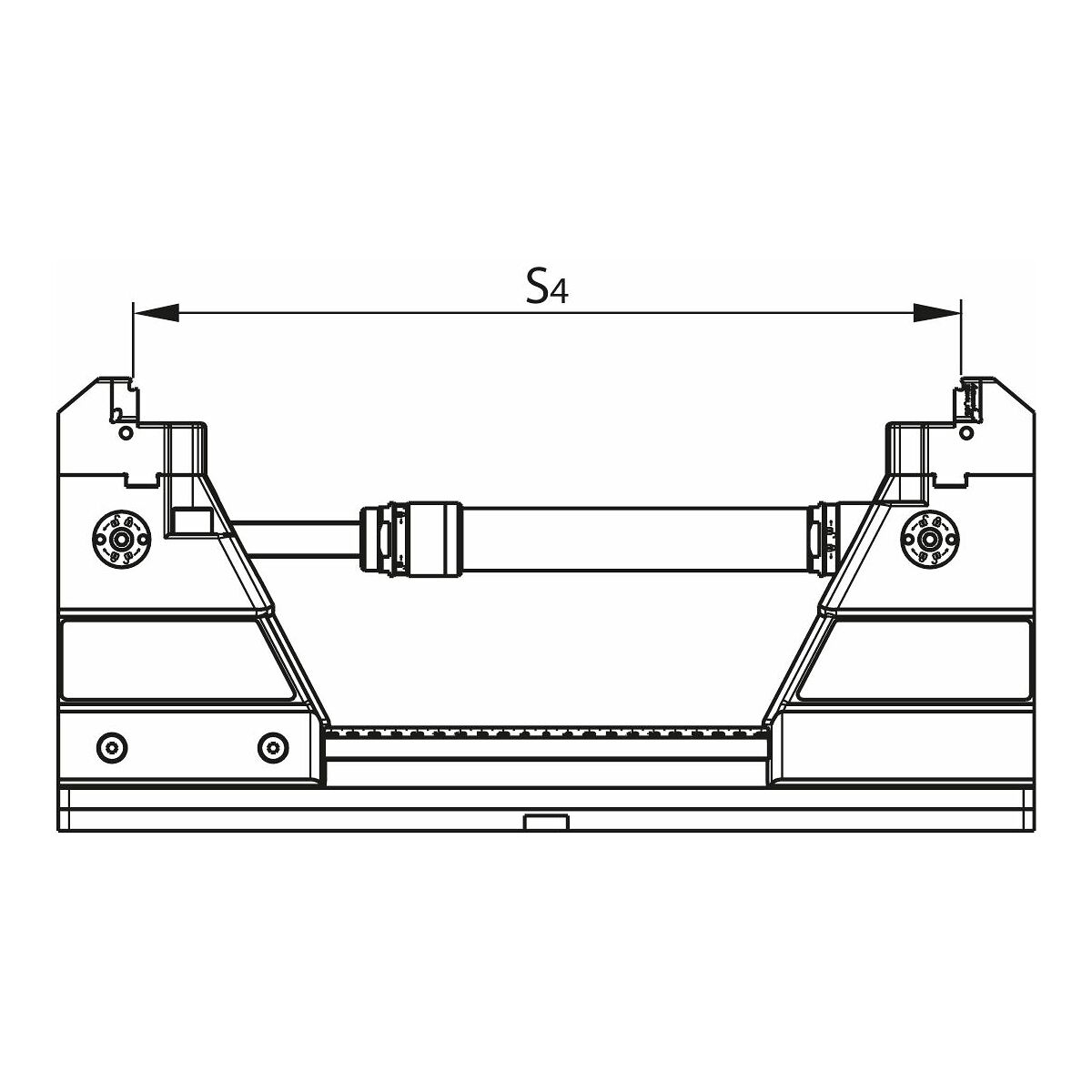

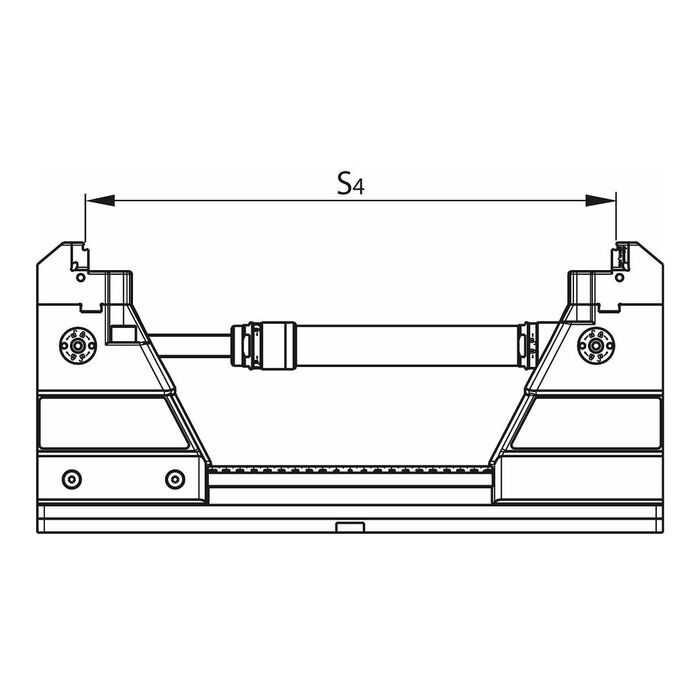

Passande överbackar nr 361123 − 361137 och adaptersbackar nr 361140 − 361151 ingår inte i leveransen. För fastspänningssituation S4 krävs ytterligare en spindelförlängning nr 361120. För perfekt smörjning av verktyget rekommenderar vi universalfett nr 083592 PLUS.Avsedd användning
Avsedd användning

• Spännanordning för montering i en maskin som är avsedd för fräsbearbetning.
• För fastspänning av obearbetade eller delvis bearbetade arbetsstycken.
• Anpassning till arbetsstyckets geometri är möjlig genom olika utföranden och påbyggnadsbackar.
• Använd den bara om monteringen har skett enligt anvisningarna och maskinens säkerhets- och skyddsanordningar är fullt funktionsdugliga.

Olämplig användning

• Använd inte för svarvbearbetning.
• Montera inga komponenter som inte uppfyller specifikationerna.
• Gör inga ombyggnader på egen hand.
• Använd inte i områden med explosionsrisk.

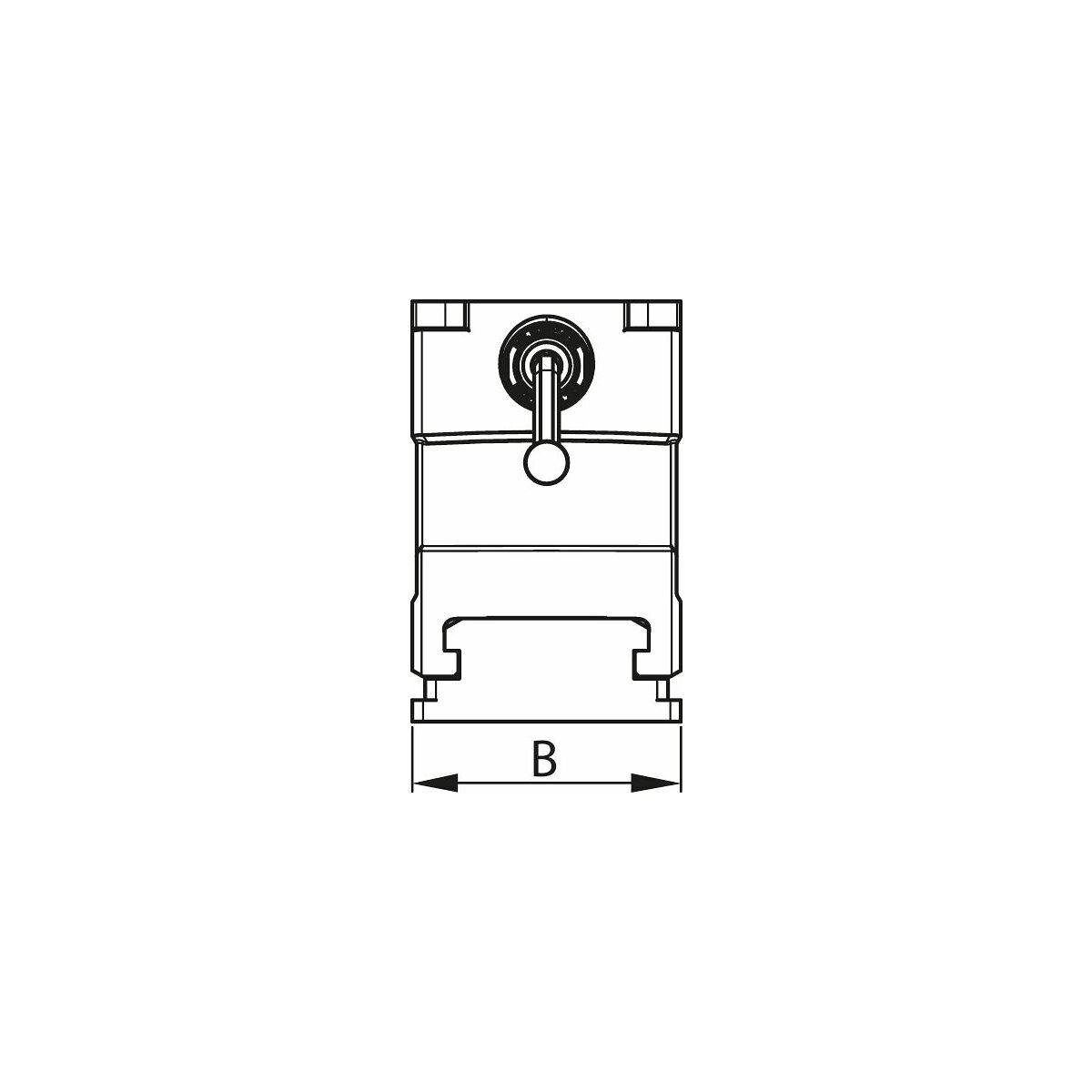

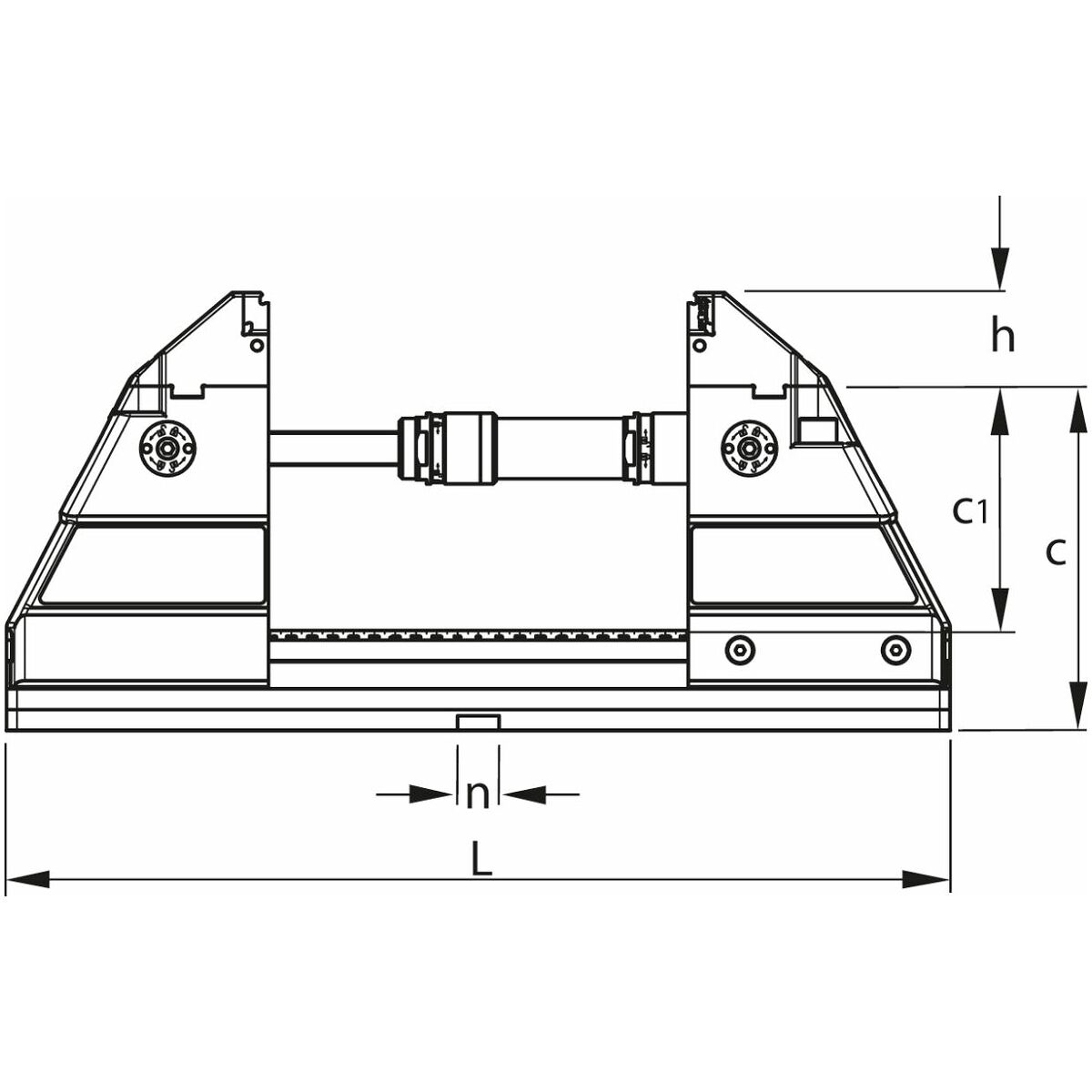

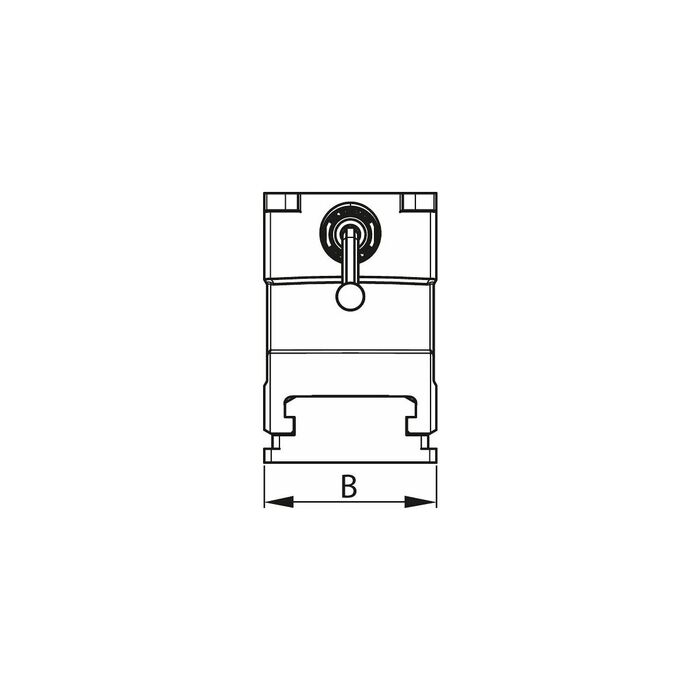

Teknisk data

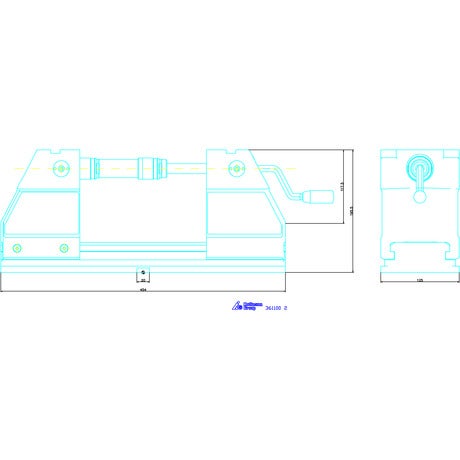

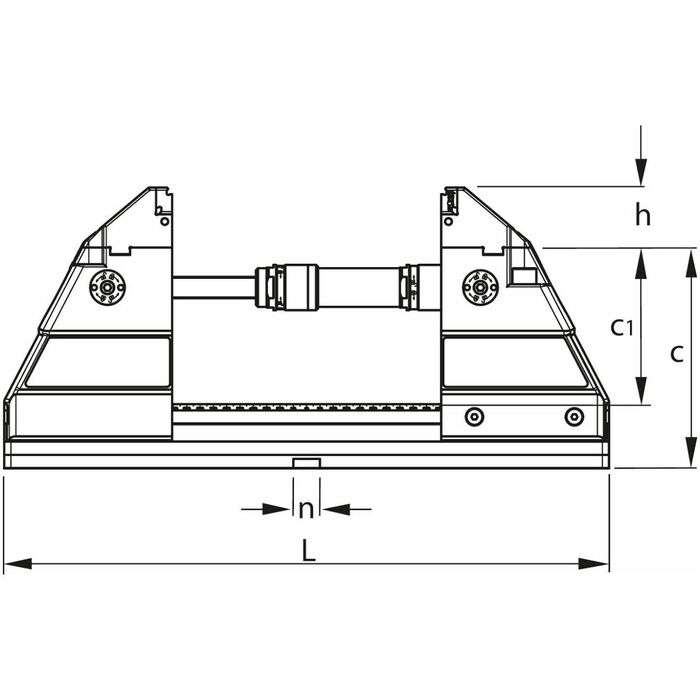

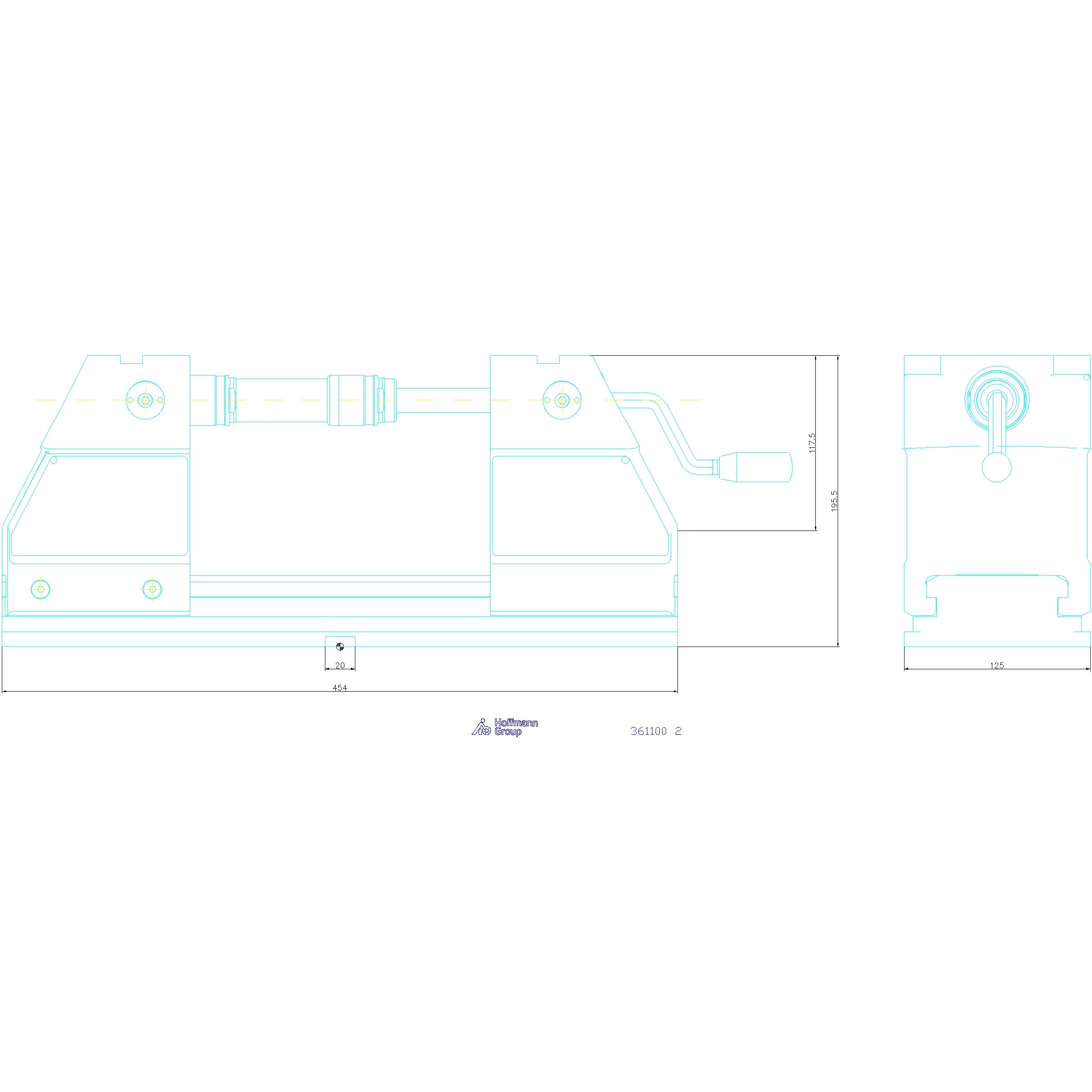

Produktspecifikation
