Pendelupplägg Räfflad, invändig gänga
- Varumärke
- Kipp
- Artikelnummer
- 370059
- Lagerstatus
- I lager
Nedladdningsbara filer

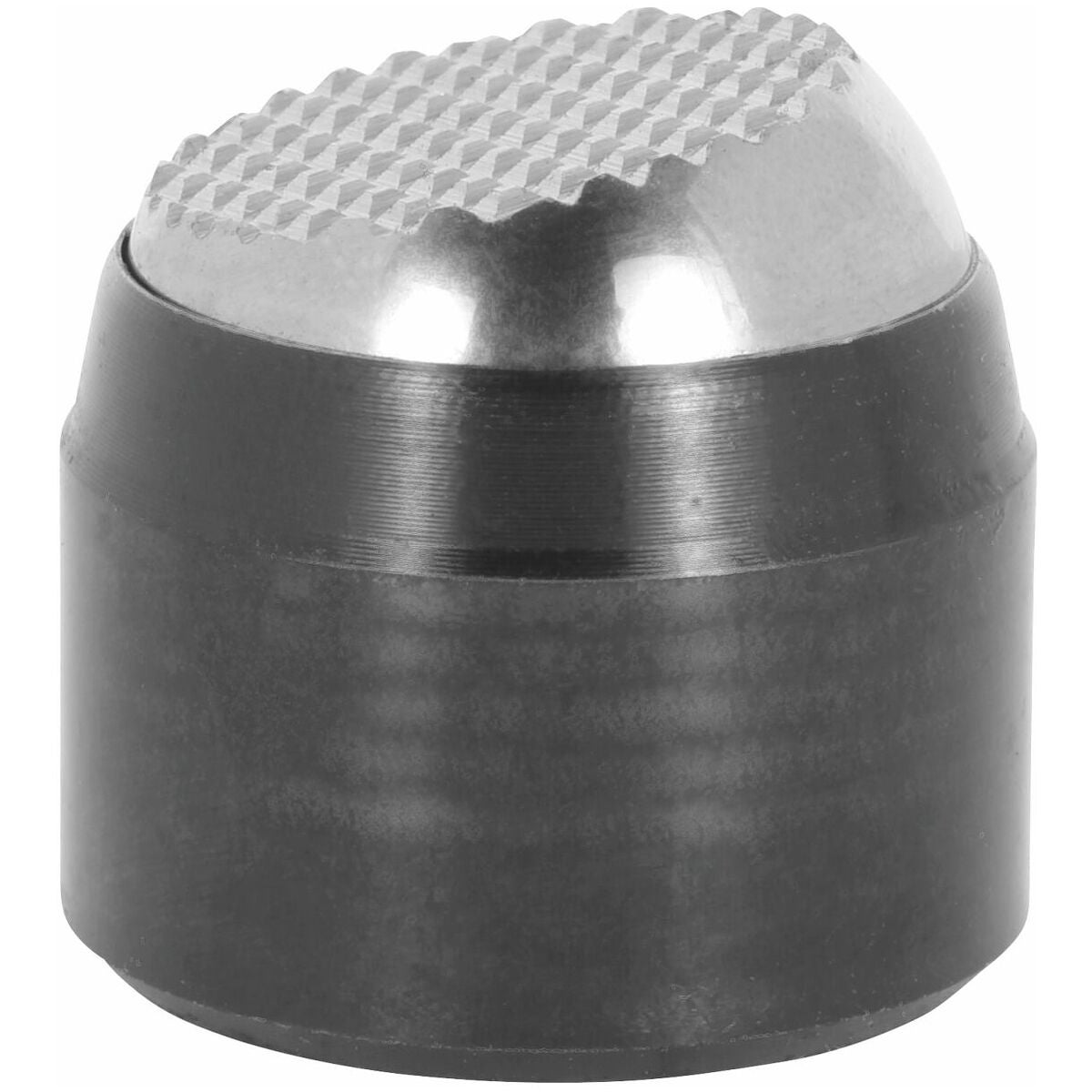

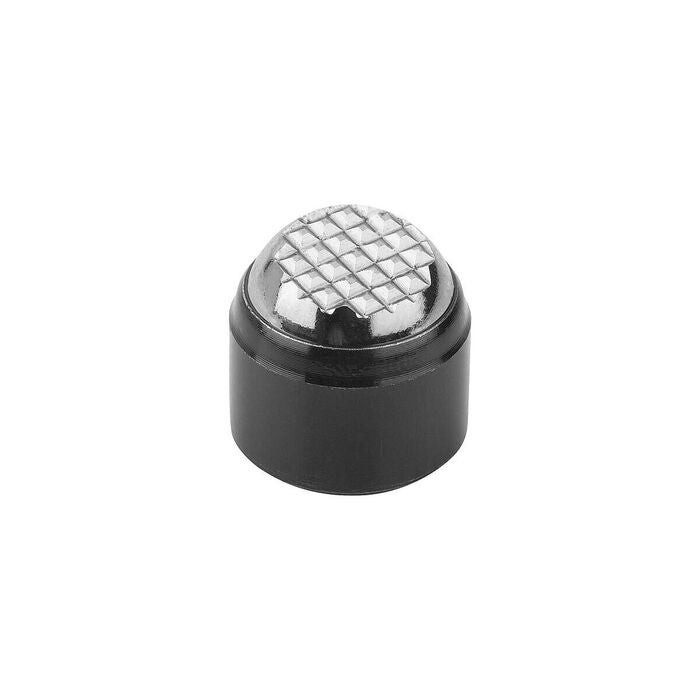

Produktbeskrivning
Utförande
- Stommen är av seghärdat stål och fosfaterad.
- Kulan är säkrad mot medrotation.
Kula av kullagerstål.
Med invändig gänga.
Användningsdata
Fungerar som anslag, stöd och tryckplatta vid tillverkning av fixturer.
Anmärkning
Kan kombineras med svängspännare nr 370085 − 370086 eller spännkrok nr 370073 och 370074.

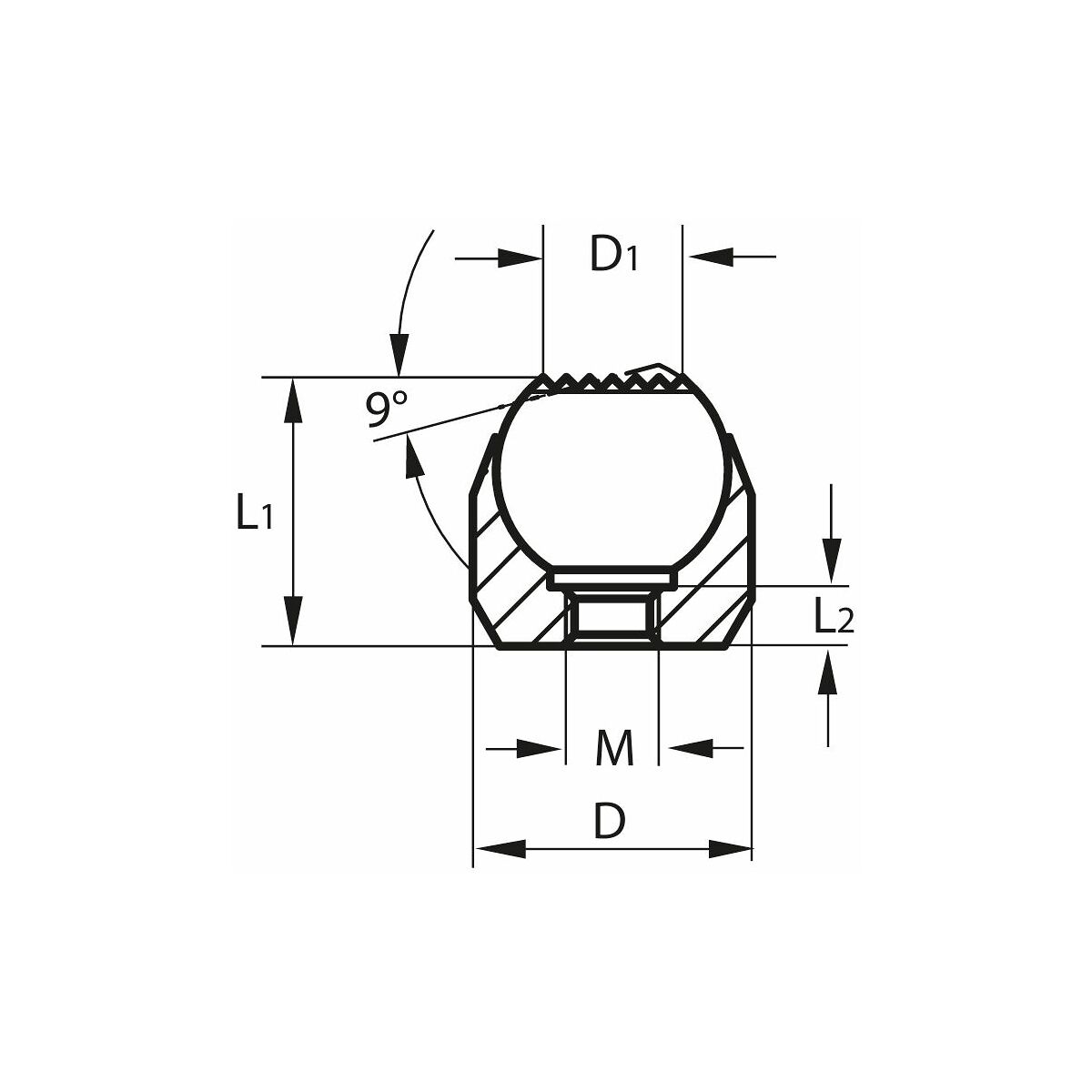

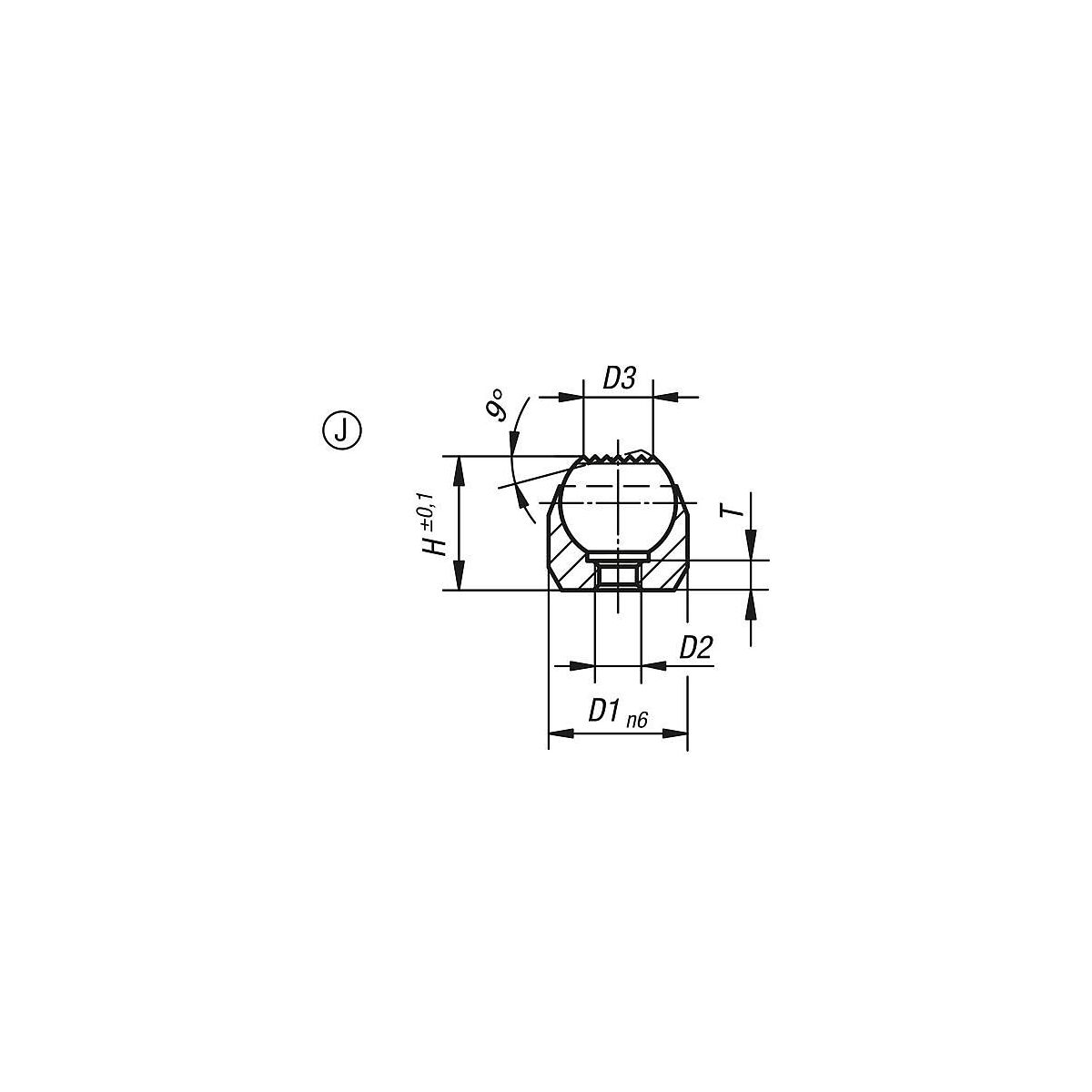

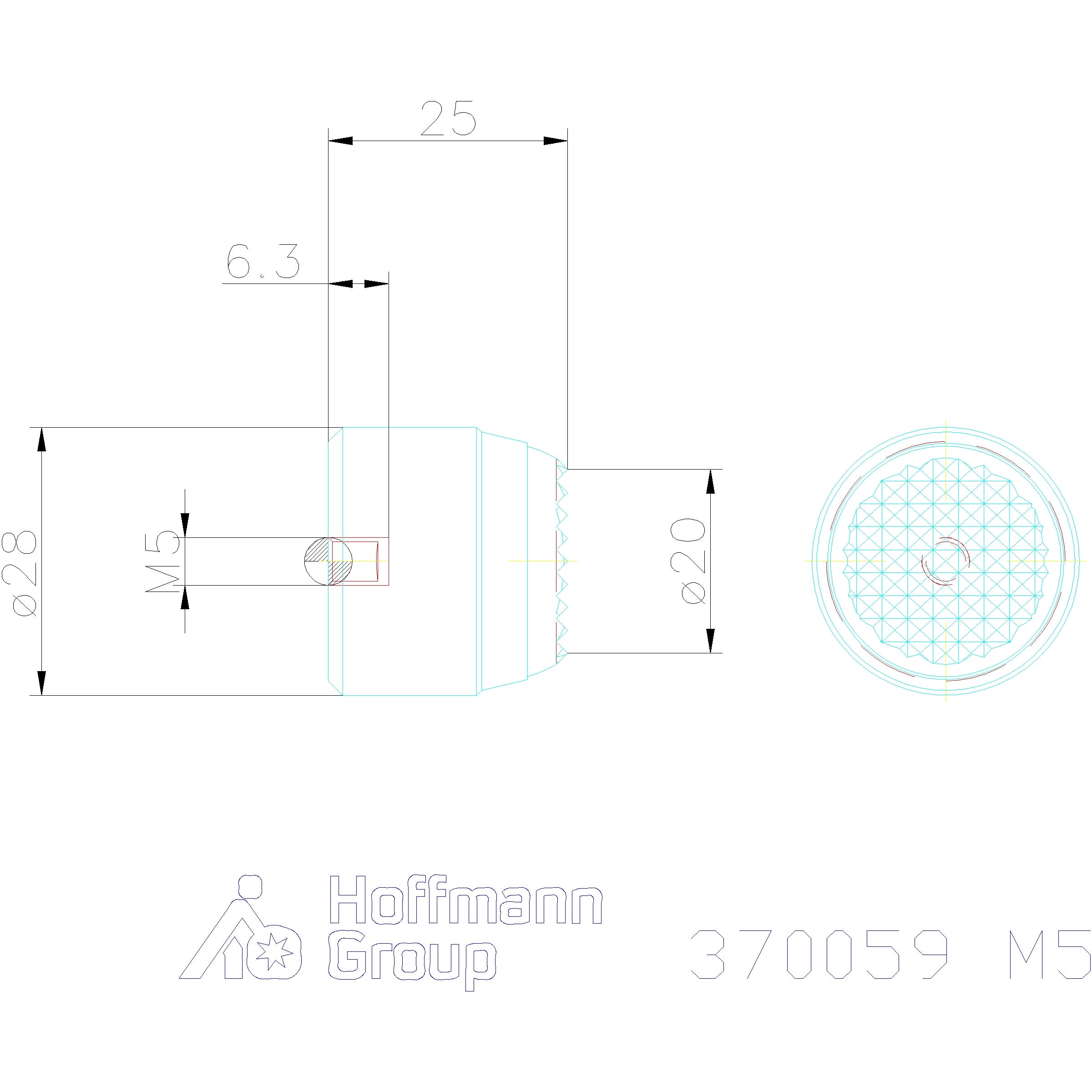

Teknisk data
| Produktslag | Pendelupplägg |
|---|---|
| Längd 1 | 25 mm |
| Maximal belastning (statiskt) | 90 kN |
| Utvändig-⌀ d | 28 mm |
| Kragens längd l2 | 6.3 mm |
| Utvändig diameter d1 | 20 mm |
| Gängam | M5 |
Produktspecifikation
| Artikelnummer | 370059 |
|---|---|
| EAN | 2050001888273 |
