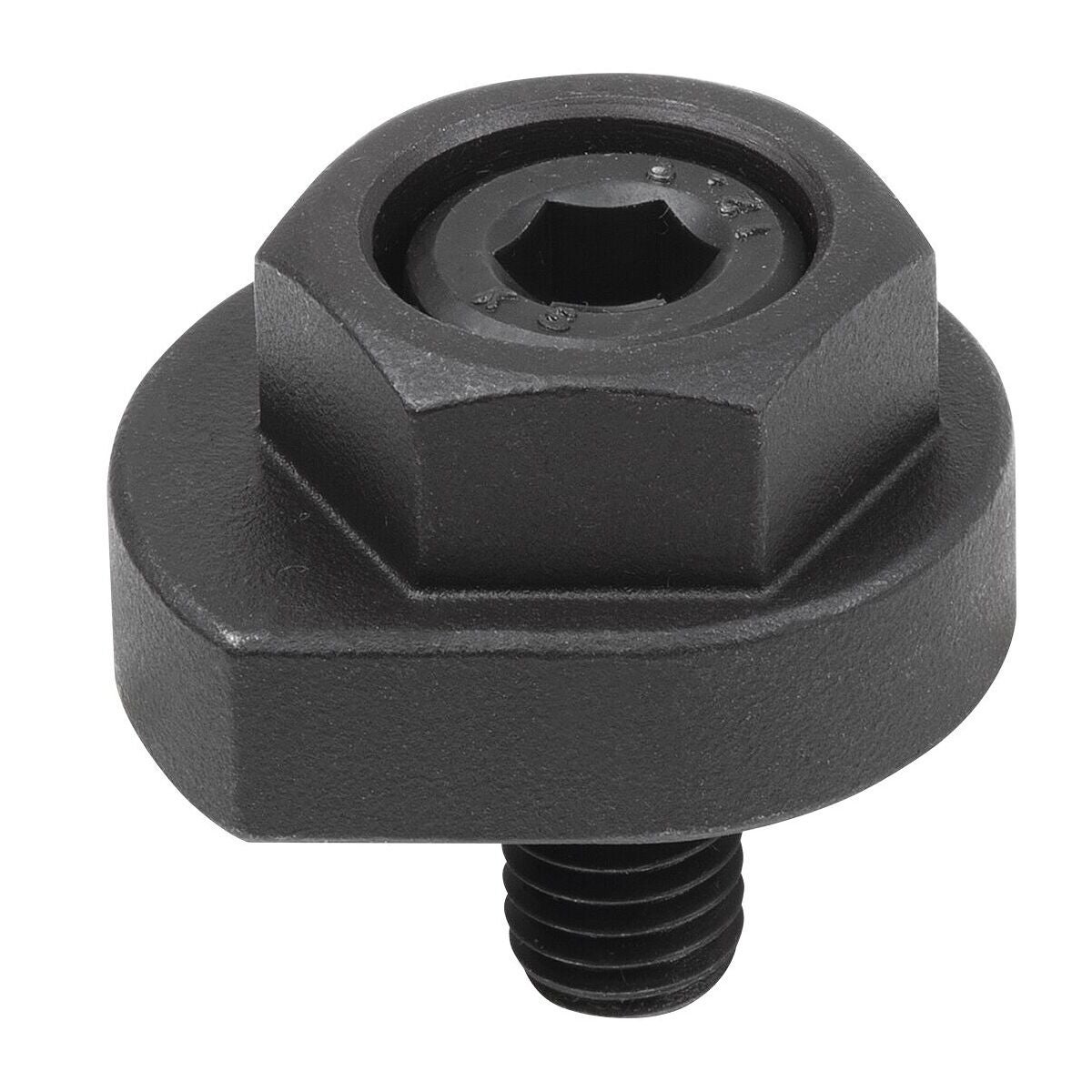

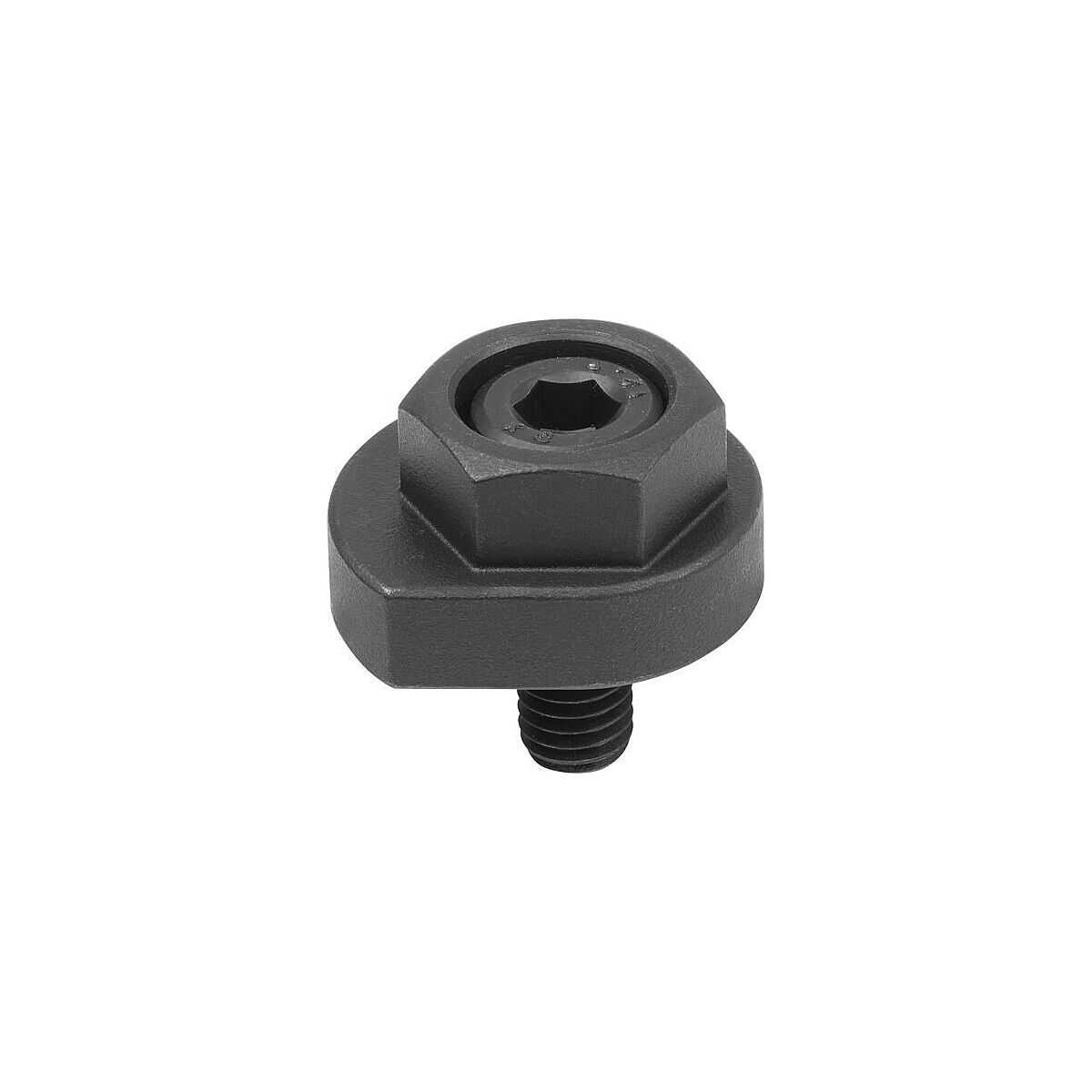

Spännexcenter

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Kipp
Artikelnummer
370052
Lagerstatus
I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Material
Seghärdat stål, brunerad.

Fördel

  • Kompakt design.
  • Snabb och enkel fastspänning av komponenter.

Användningsdata

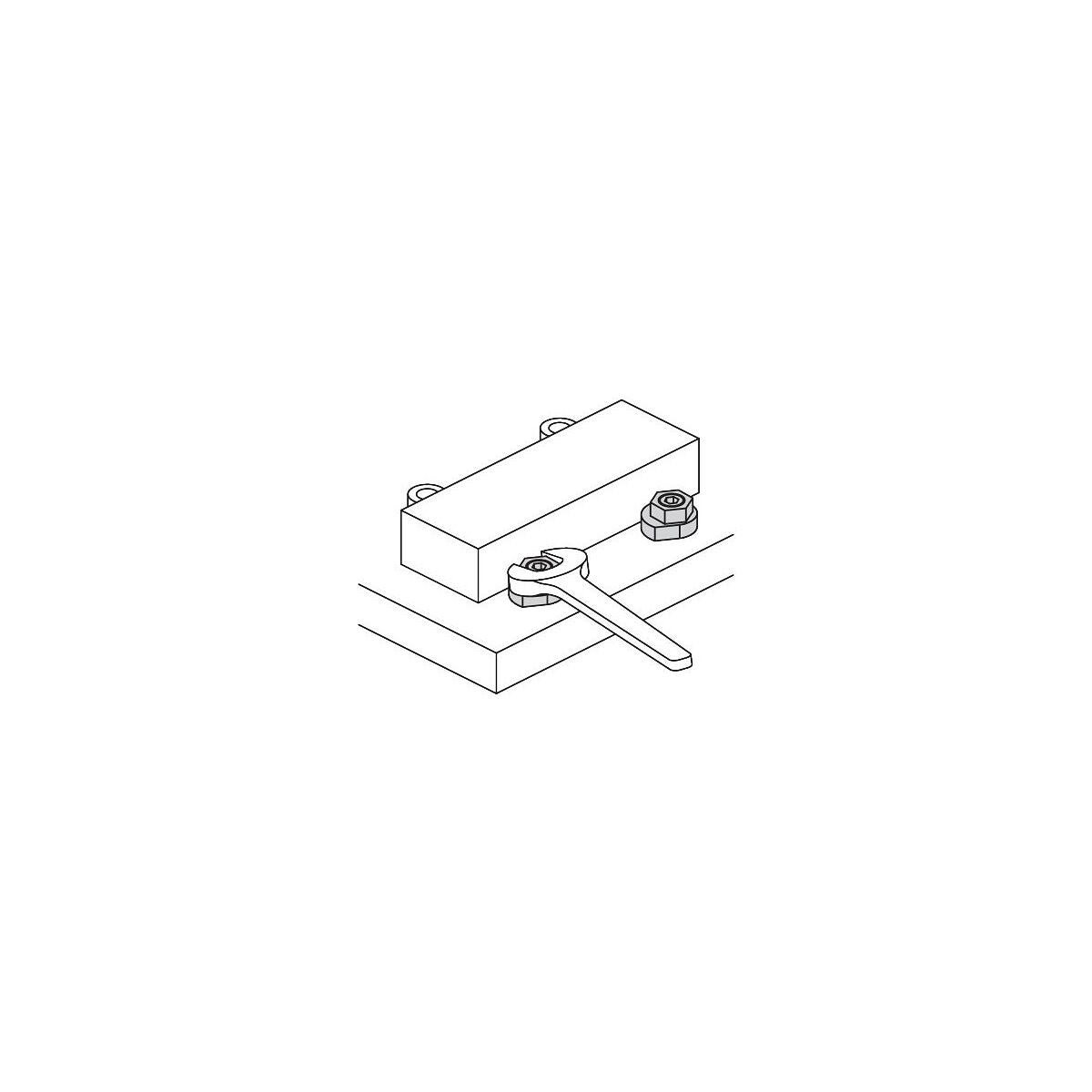

För sidfatspänning av smala och breda arbetsstycken. Arbetsstycket spänns fast genom att spännexcentern dras åt med en gaffelnyckel.

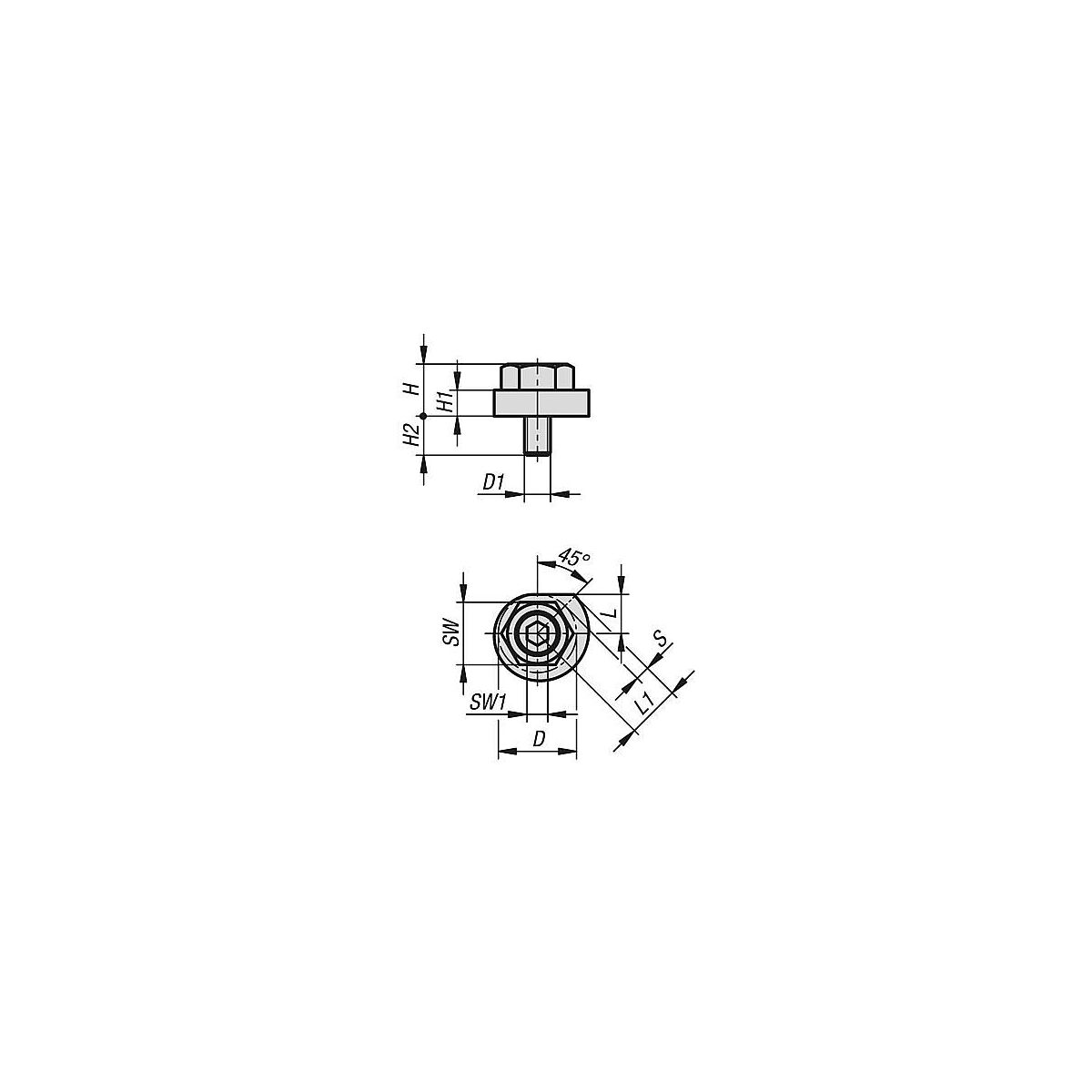

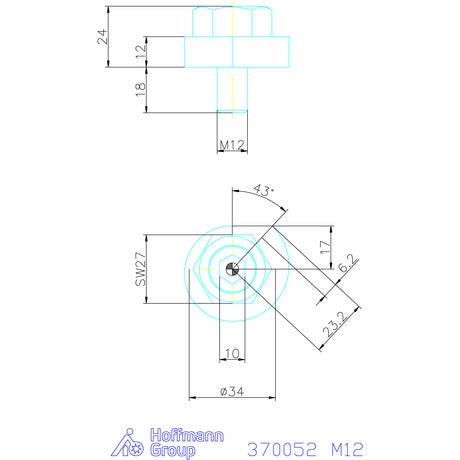

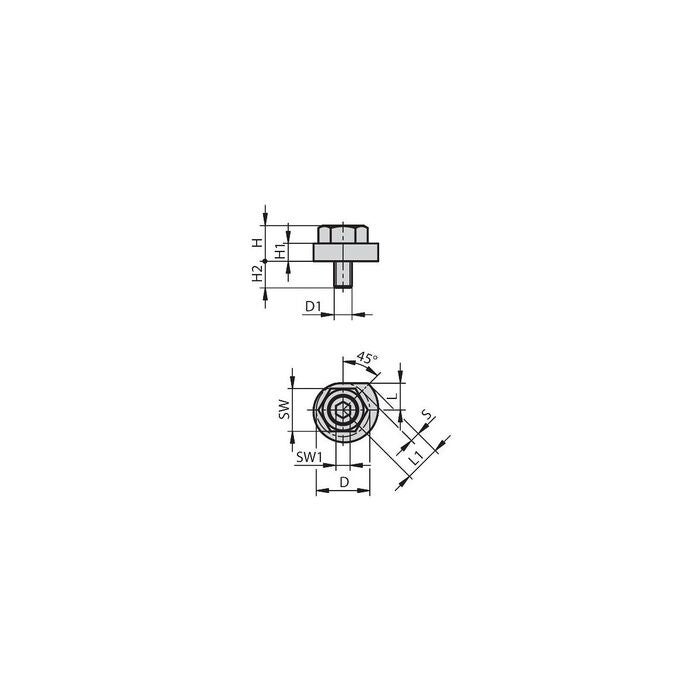

Teknisk data

Produktslag Neddragsspännback
Spännkraft 9.3 kN
Max. åtdragningsmoment 90 Nm
Diameter ⌀ 34 mm
Höjd h 24 mm
Längd l 17 mm
Sw1 10 mm
Slaglängd s 6.2 mm
L1 23.2 mm
Nyckelvidd sw 27 mm
Höjd h2 18 mm
Höjd h1 12 mm

Produktspecifikation

Artikelnummer 370052
EAN 4059245559718
