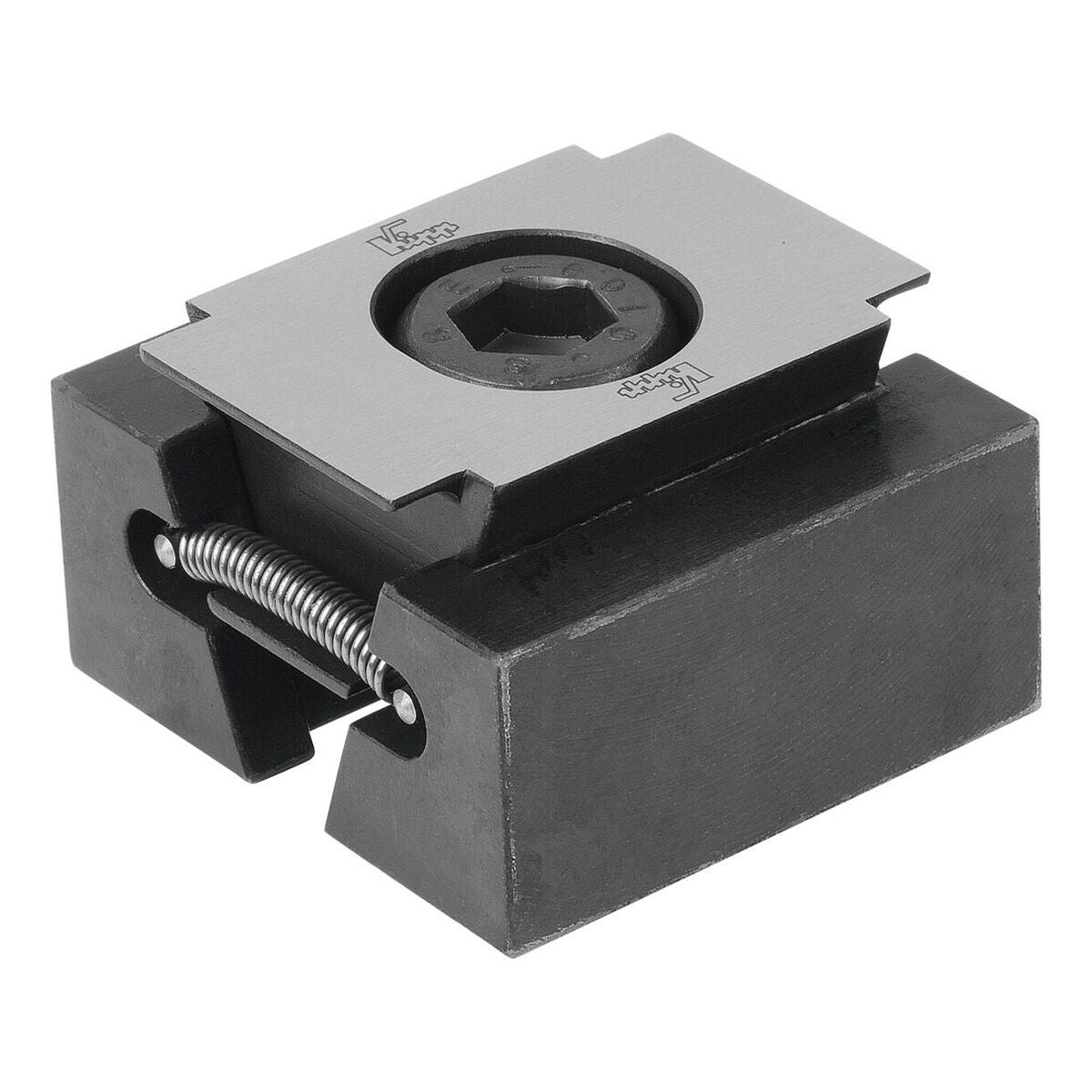

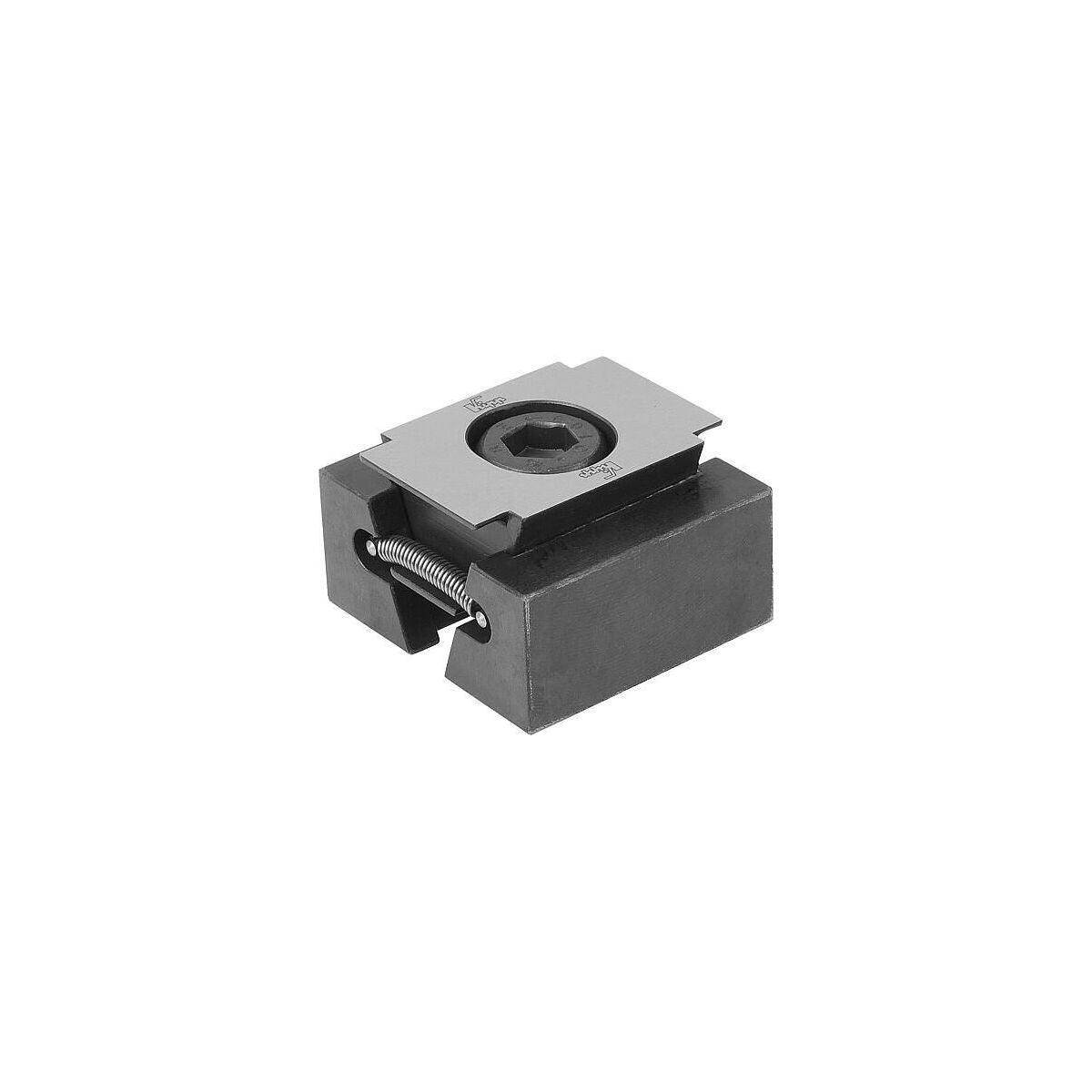

Kilspännare med dubbelsidigt bearbetningstillägg bred

Produktbeskrivning

Material
Dubbel kil och spännsegment i seghärdat stål, härdat, svart.

Användningsdata

• Kilytor ger höga spännkrafter.
• Kilspännare kan användas i gängade hål eller T-spår.
• När spännskruven skruvas in trycker spännsegmenten mot arbetsstyckena.
• Ett avlångt hål i den dubbla kilen möjliggör rörelse- och toleransutjämning. Förskjutningsavstånd: M8 = ± 0,5 mm; M10 och M12 = ± 1,0 mm; M16 = ± 1,5 mm.
• Kilspännare är lämpliga för flera fastspänningsoperationer.
• Bearbetningstillägget möjliggör konturjusterade anpassningar.

Anmärkning

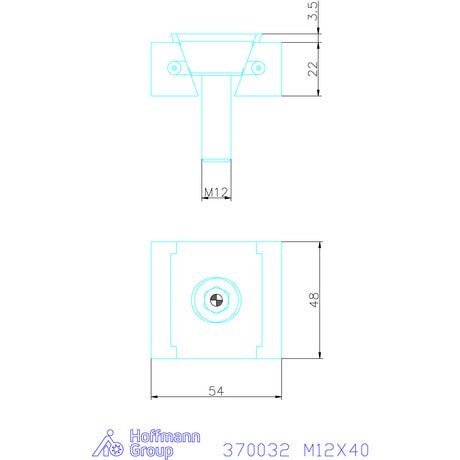

Bearbetningstillägg per spännback är 3 mm för M8X25-variant och 5 mm för M10X25-; M12X40- och M16X60-variant.

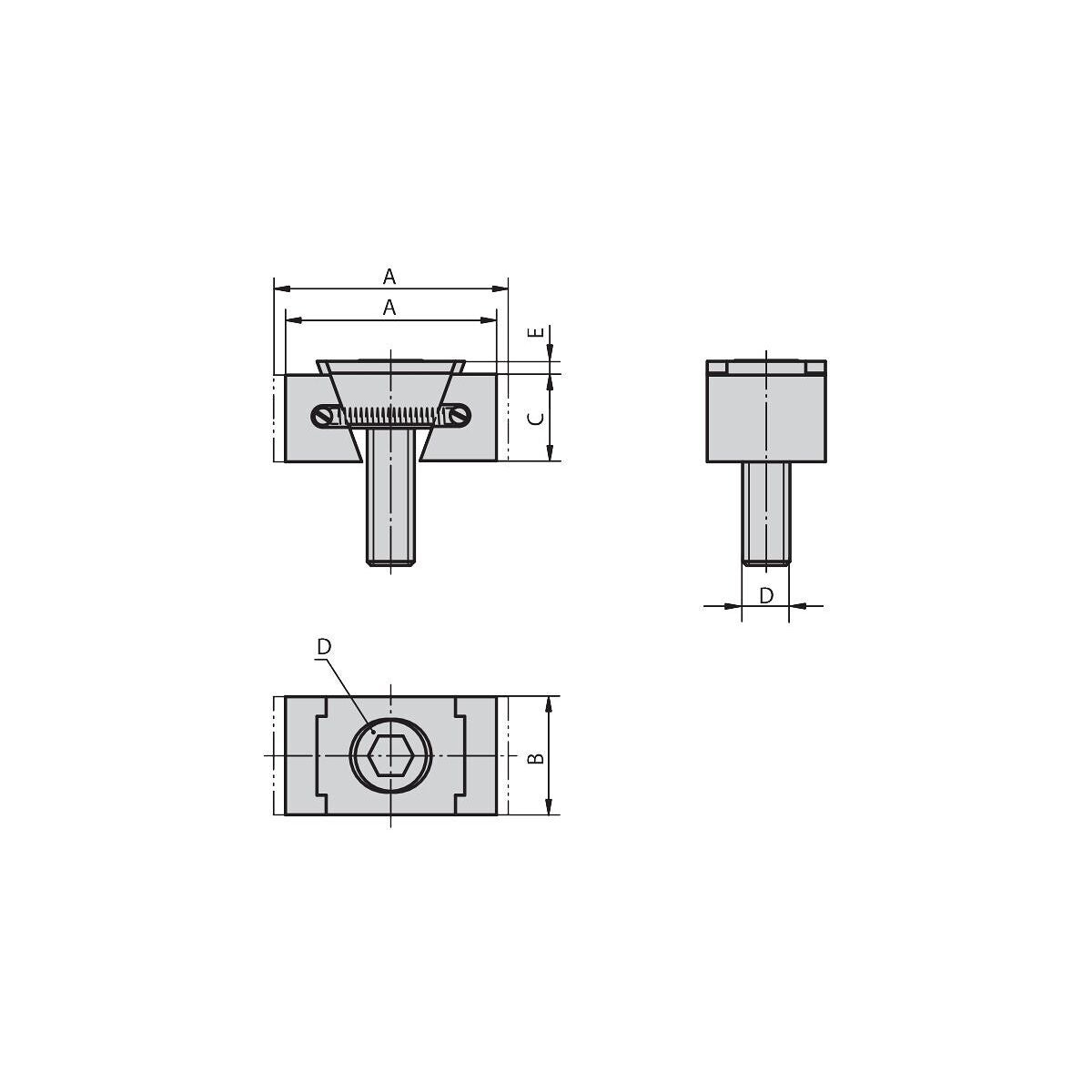

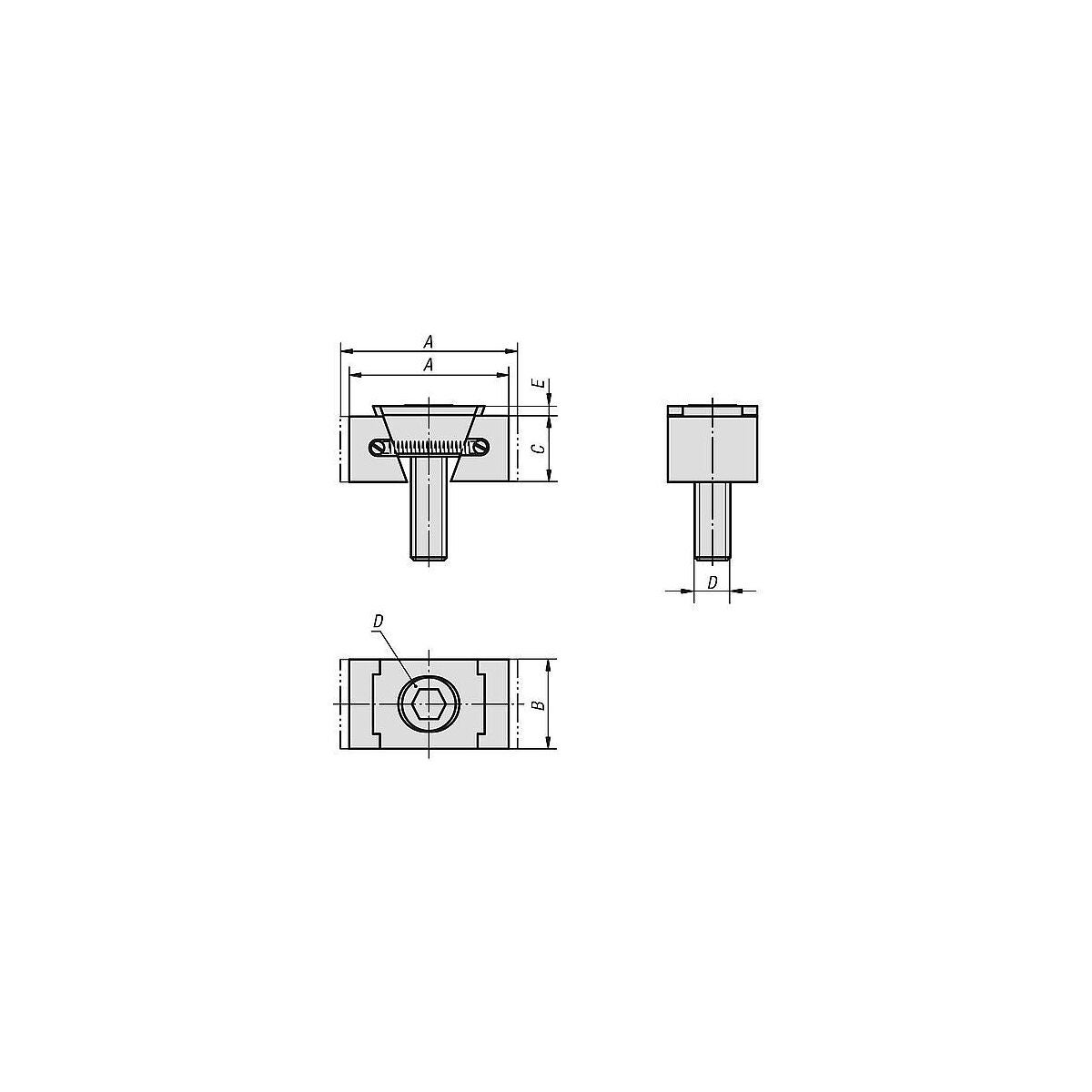

Teknisk data

Produktspecifikation
