Spännblock

Produktbeskrivning

Material
Hölje och tryckarm av seghärdat stål.

Fördel

• Kompakt utförande, smuts- och spånavvisande.
• Höjdskala som medger snabb förinställning av fastspänningshöjden.
• Tryckplattan är oförlorbart monterad. Tryckplattadaptrarna fästs med hjälp av magnetinsats.
• Enkel montering möjlig genom spännarmen.

Leveransinnehåll
Kompaktspännback, spårblock för bredd 14 mm och skruv M12.

Specialtillbehör
Tryckplattsats nr 370148.
Avsedd användning
Avsedd användning

• Spännanordning för montering på rasterplatta och maskinbord med T-spår.
• För fastspänning av arbetsstycken med spännkraft upp till 16 kN.

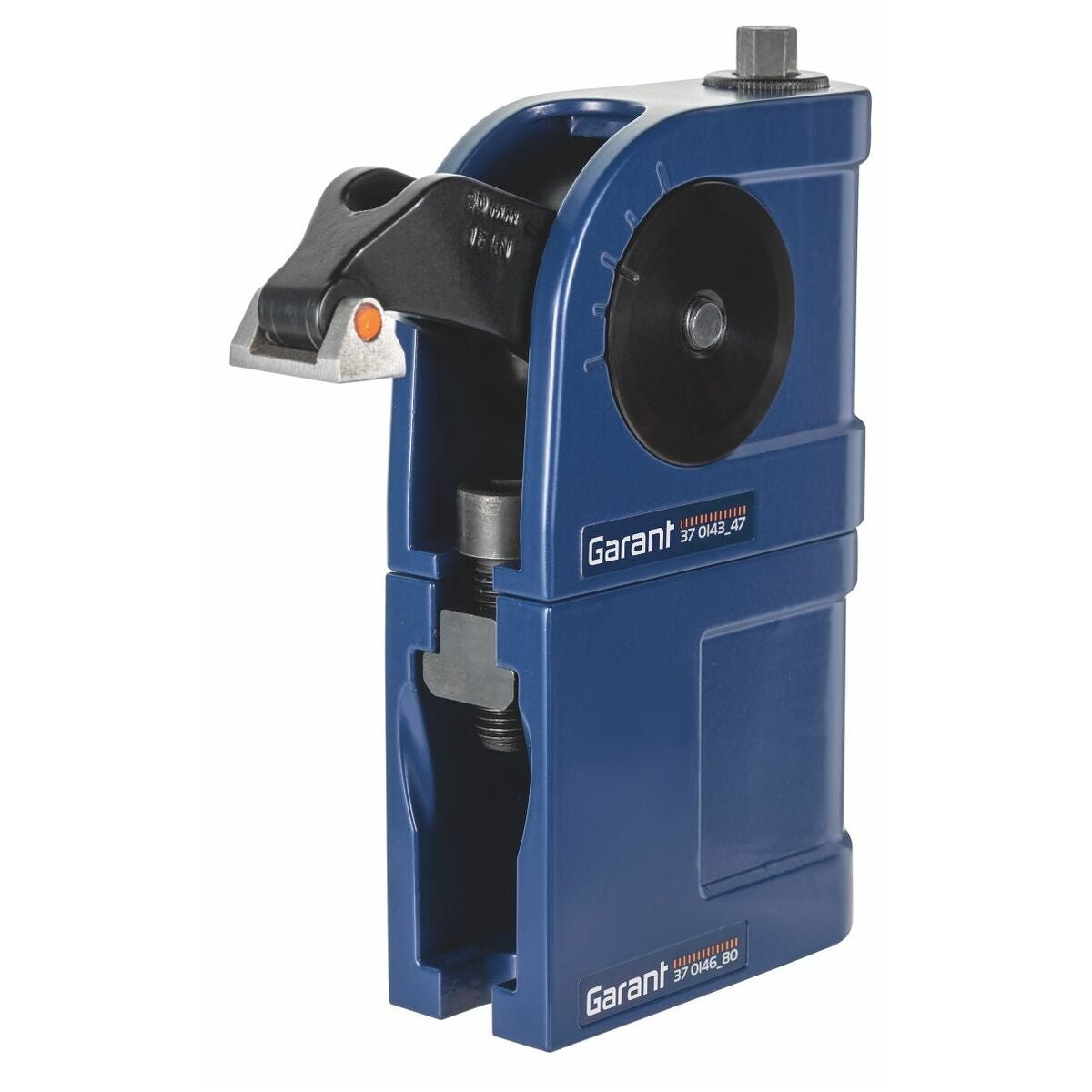

• Kan kombineras med höjdunderbyggnad (80 mm) artikelnr 370146 80.
• Kan kombineras med tryckplattor artikelnrr 370148 3.
• Ta upp de sidokrafter som förekommer vid borrning och fräsning med lämpliga stoppar.
• Anordna höjdunderbyggnader lodrätt över varandra, inte i trappsteg.

Olämplig användning

• Överskrid inte föreskrivna vridmoment.
• Omgivningstemperaturen får inte vara högre än 110 °C.
• Gör inga egenmäktiga ombyggnader eller förändringar.
• Använd inte i områden med explosionsrisk.
• Montera inga komponenter som inte uppfyller specifikationerna.

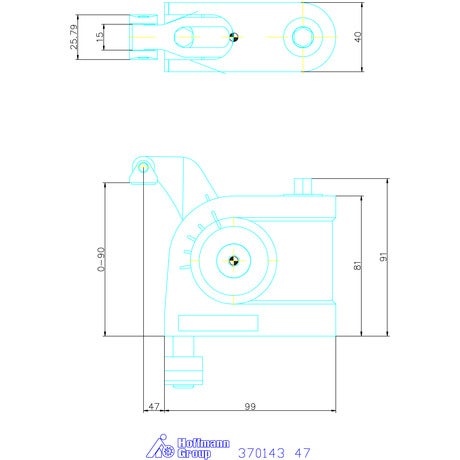

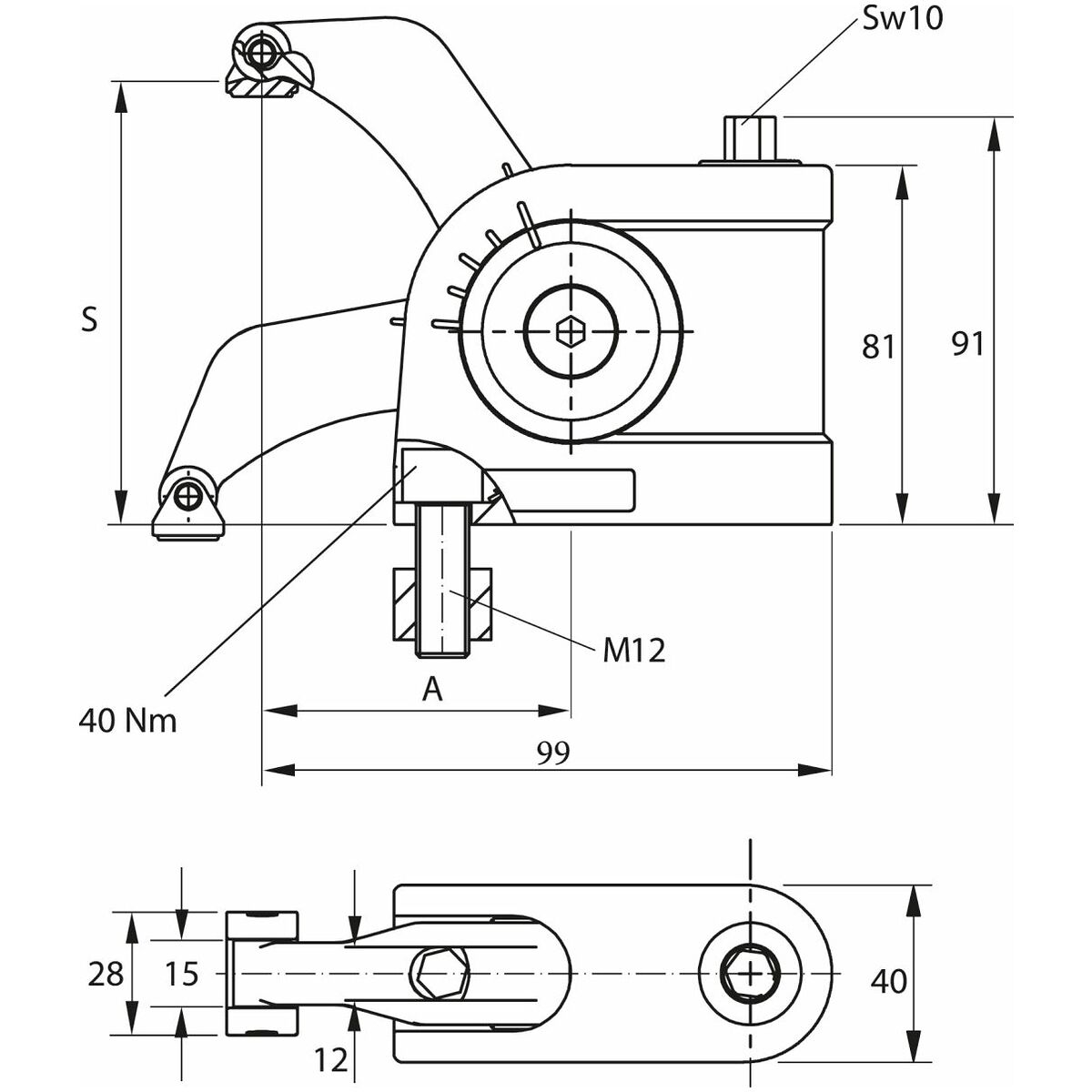

Teknisk data

Produktspecifikation
