Spännstycke MANOK plus
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

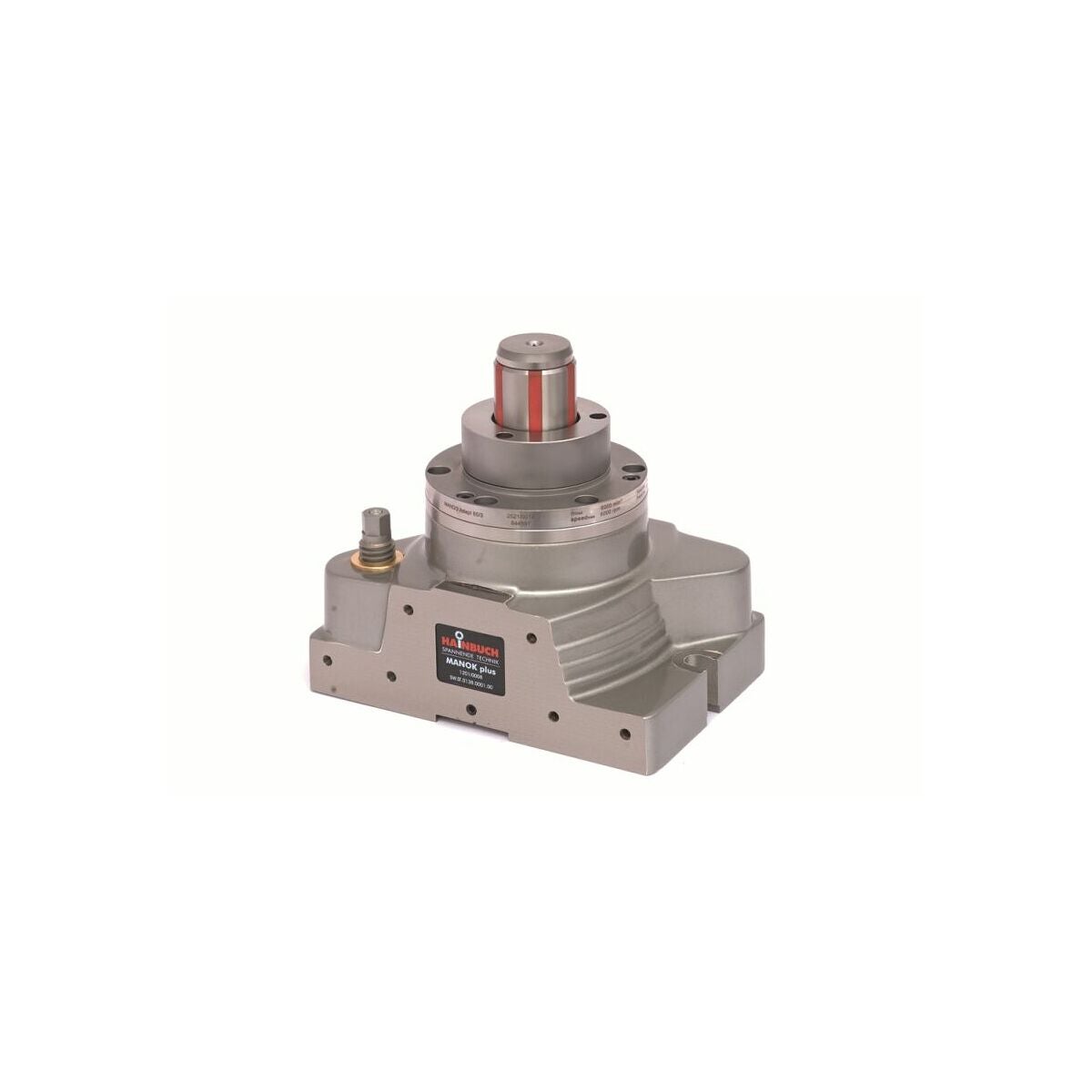

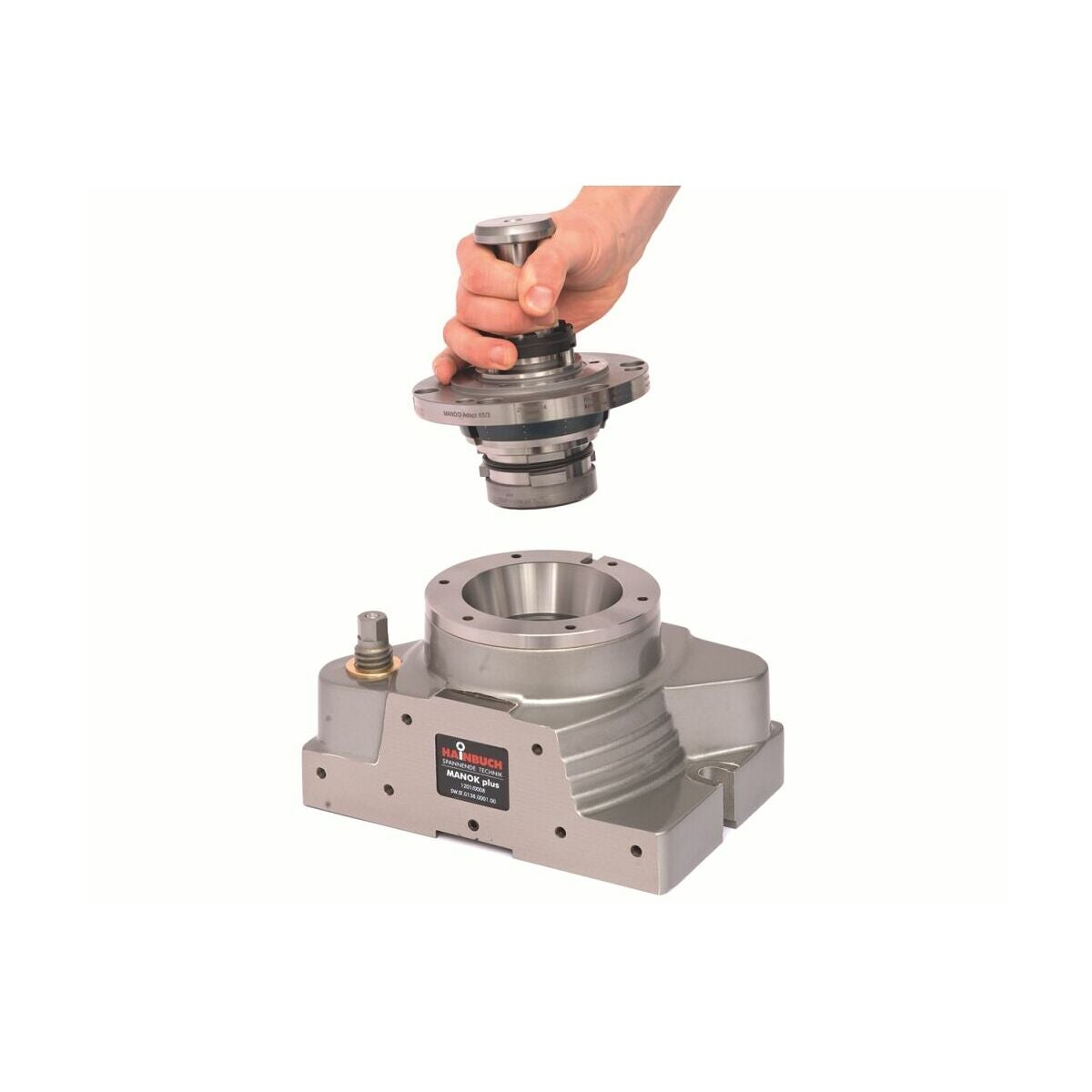

Stationärt spännstycke av massivt gjutgods. Hög spännkraft, precision och styvhet. Slipade ytor för horisontell montering. Inbyggt anslag.
Användningsdata
Mångsidigt användbar för t.ex. fleroperationsmaskiner, mätmaskiner och pelarborrmaskiner.
Leveransinnehåll

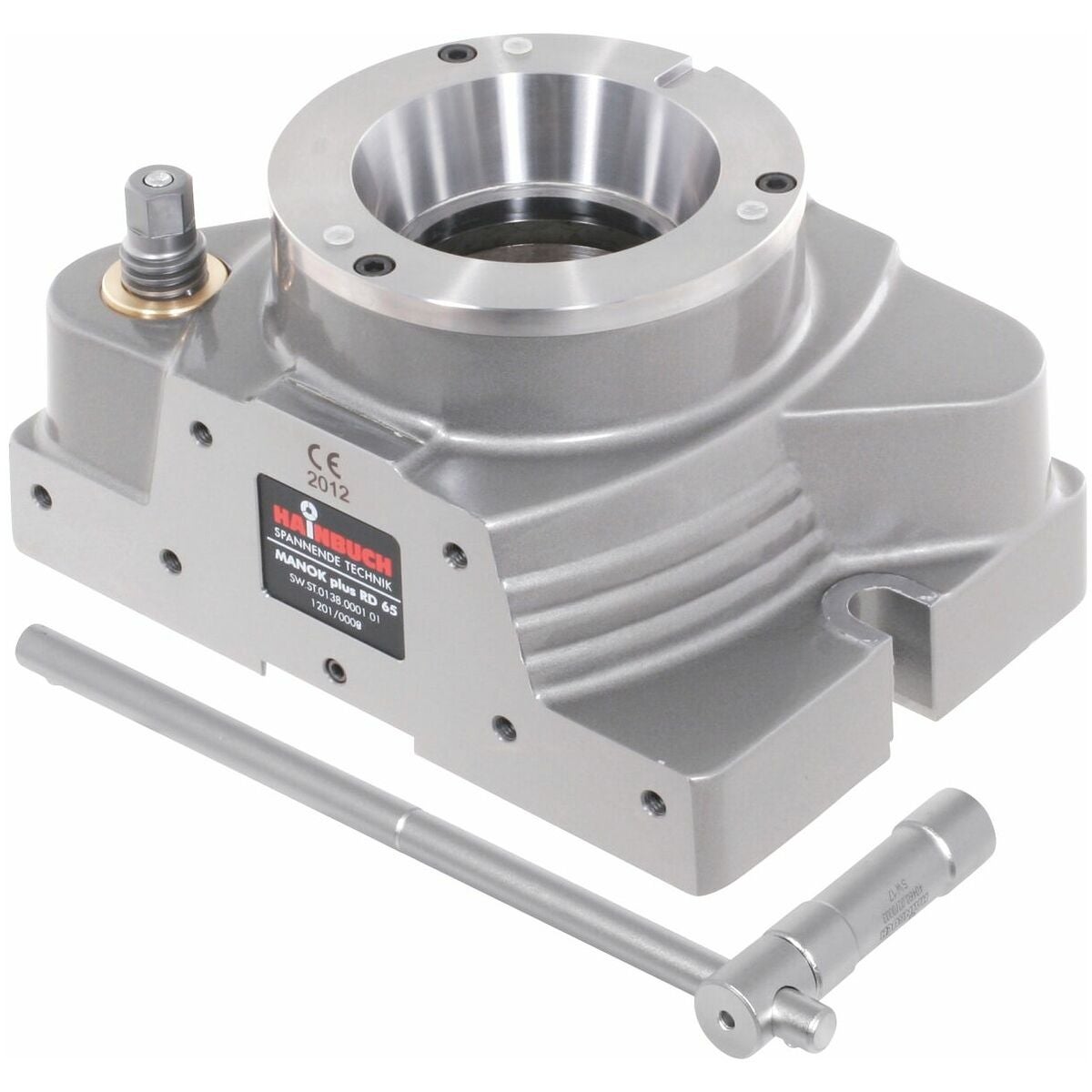

Inklusive 1 chucknyckel.
Anmärkning

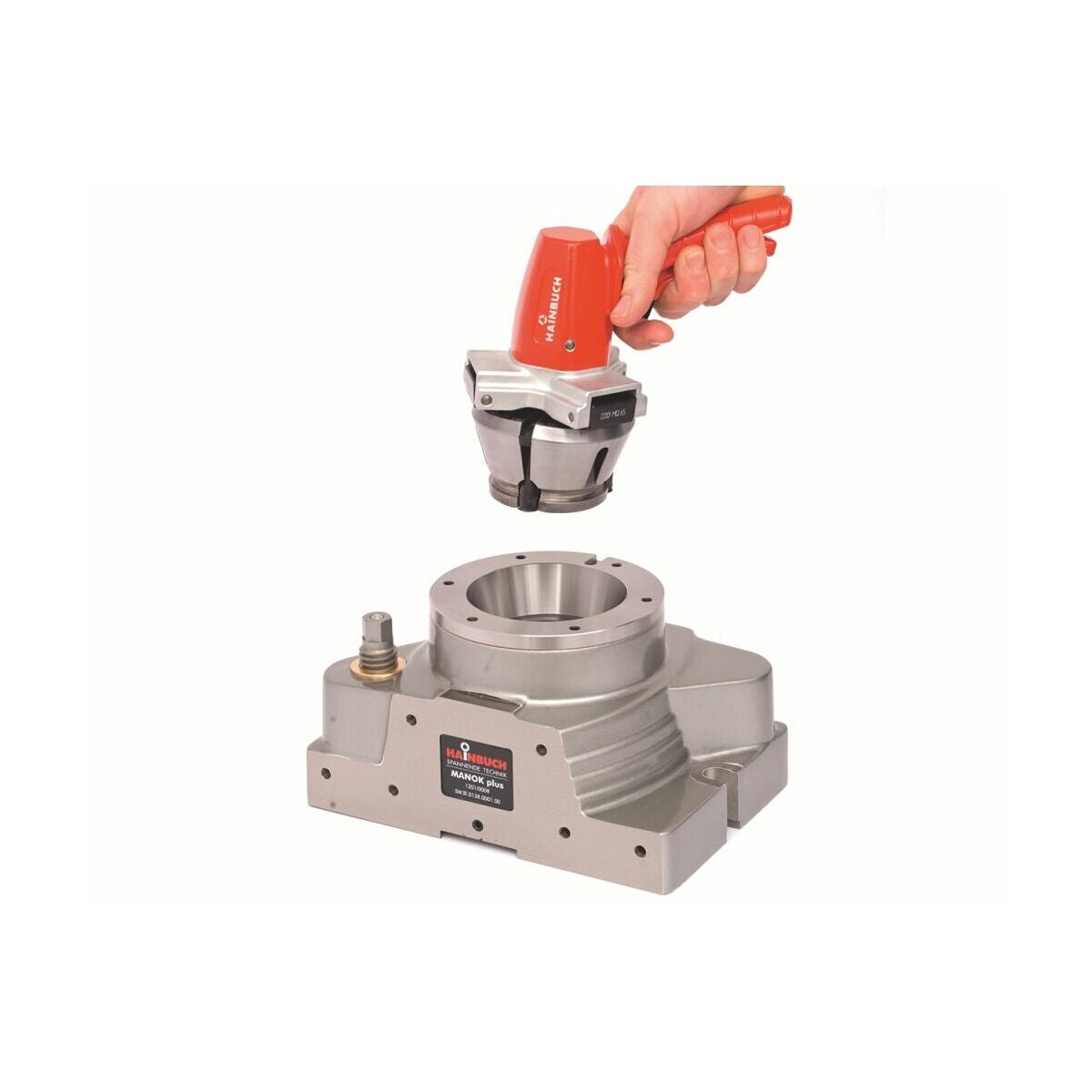

Använd bytesanordning nr 329832 storlek 65.
Passar till

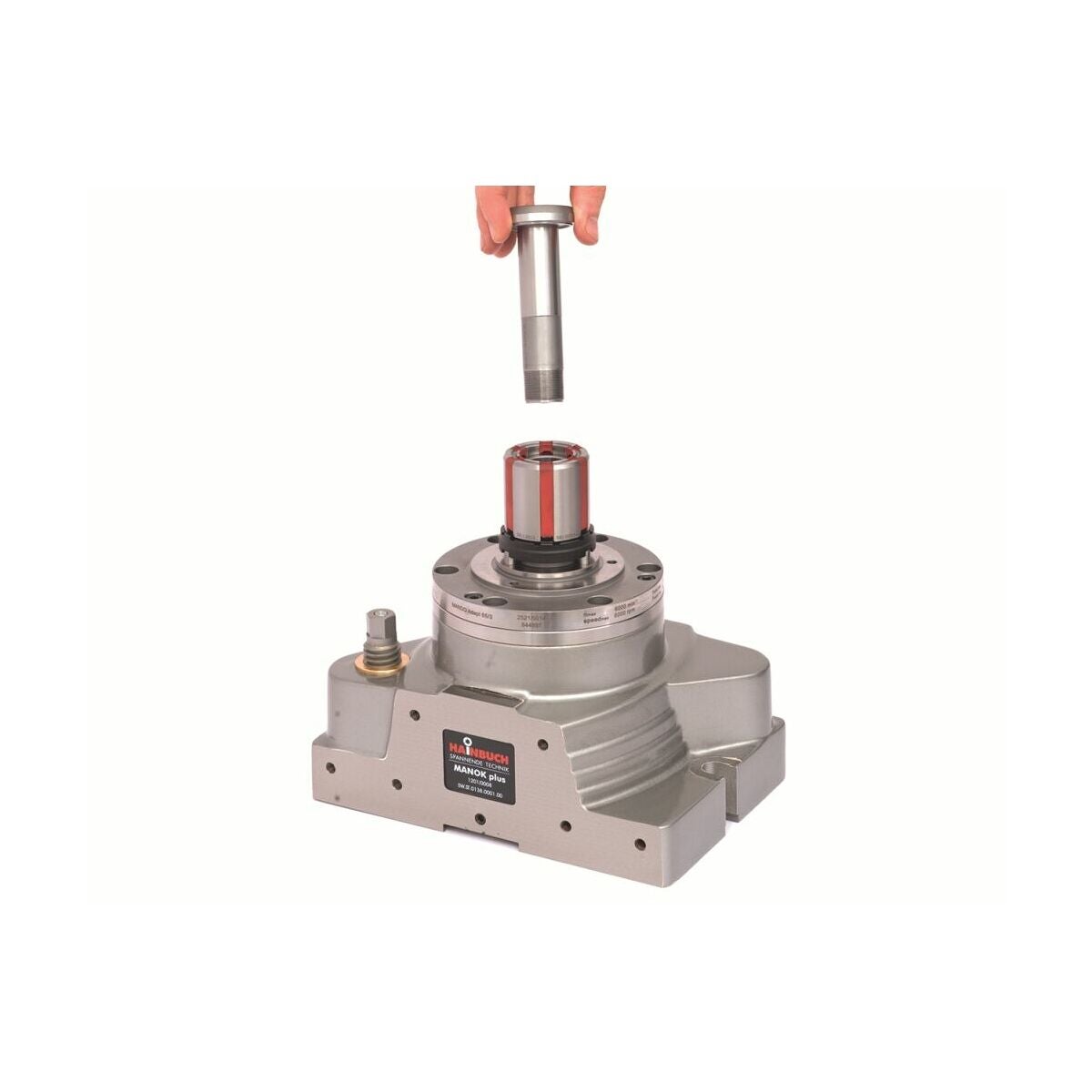

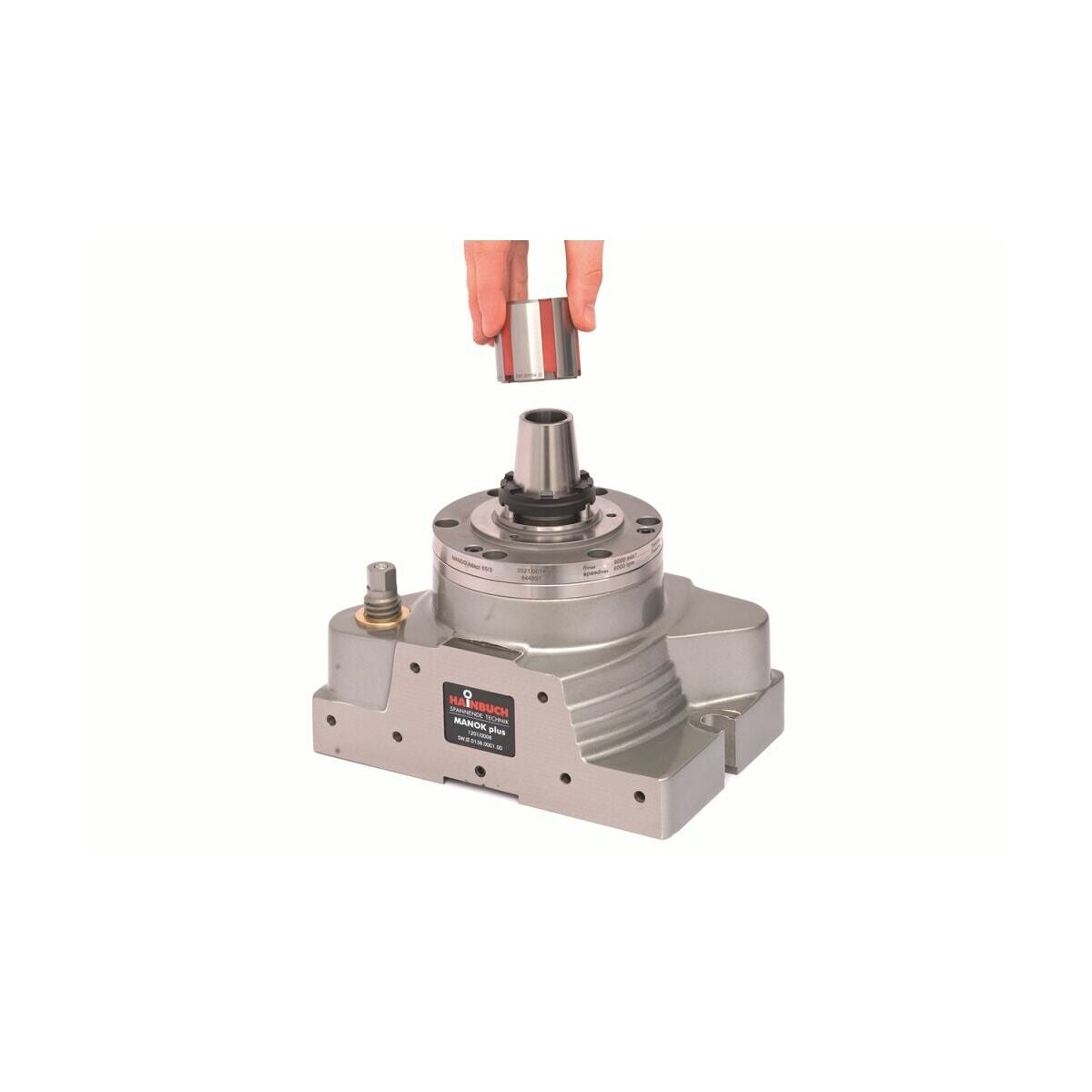

Spännhylsa nr 329970 − 32 9976.
Utförande
Spännhuvuden för specialprofiler enligt individuella önskemål på begäran.

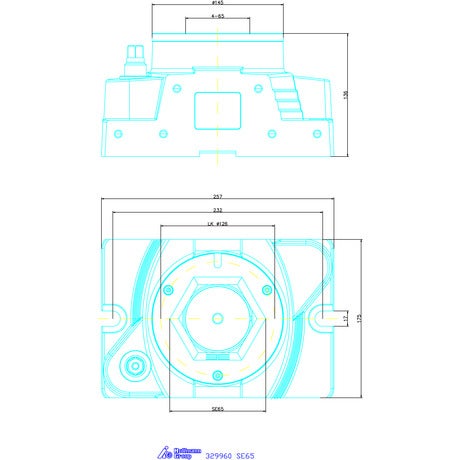

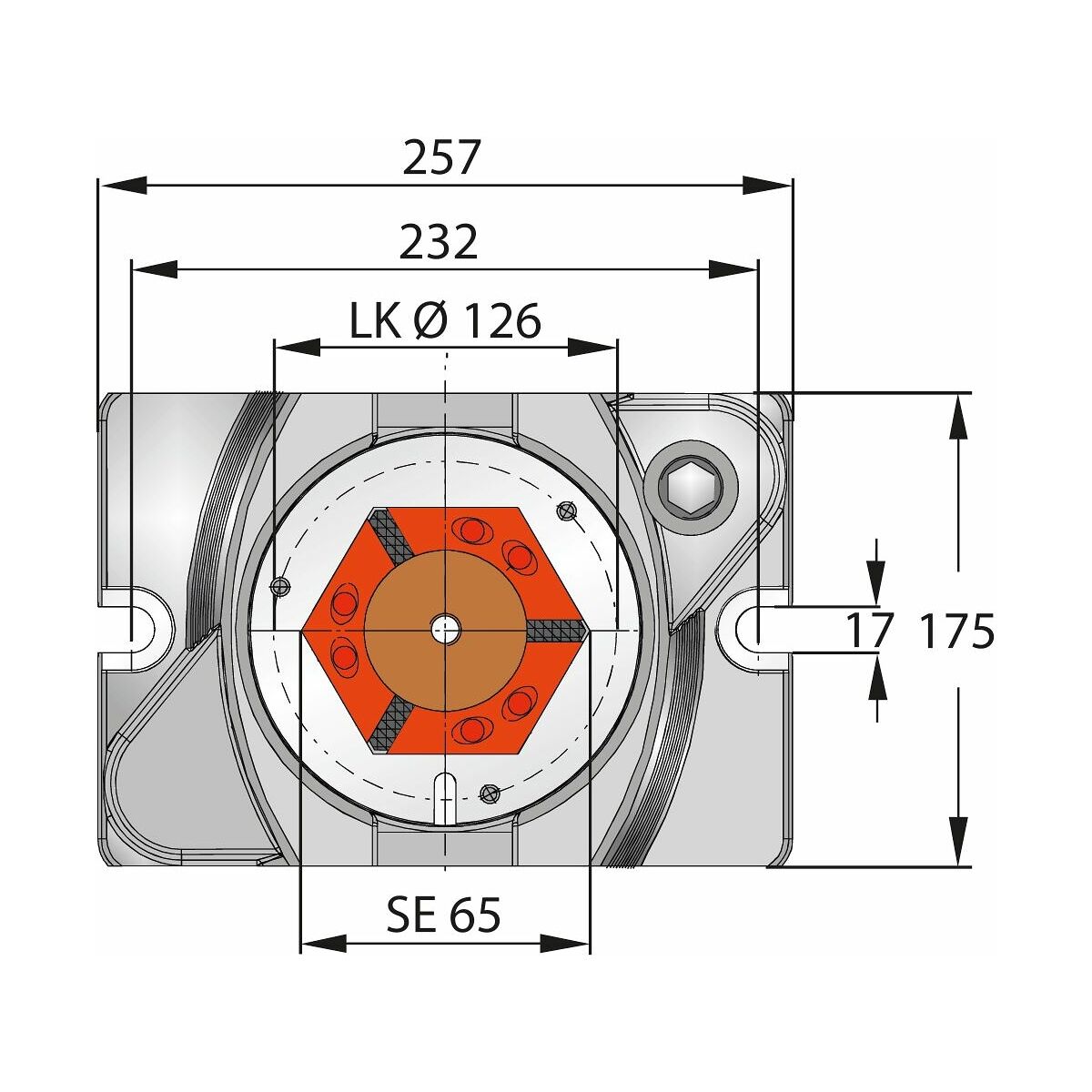

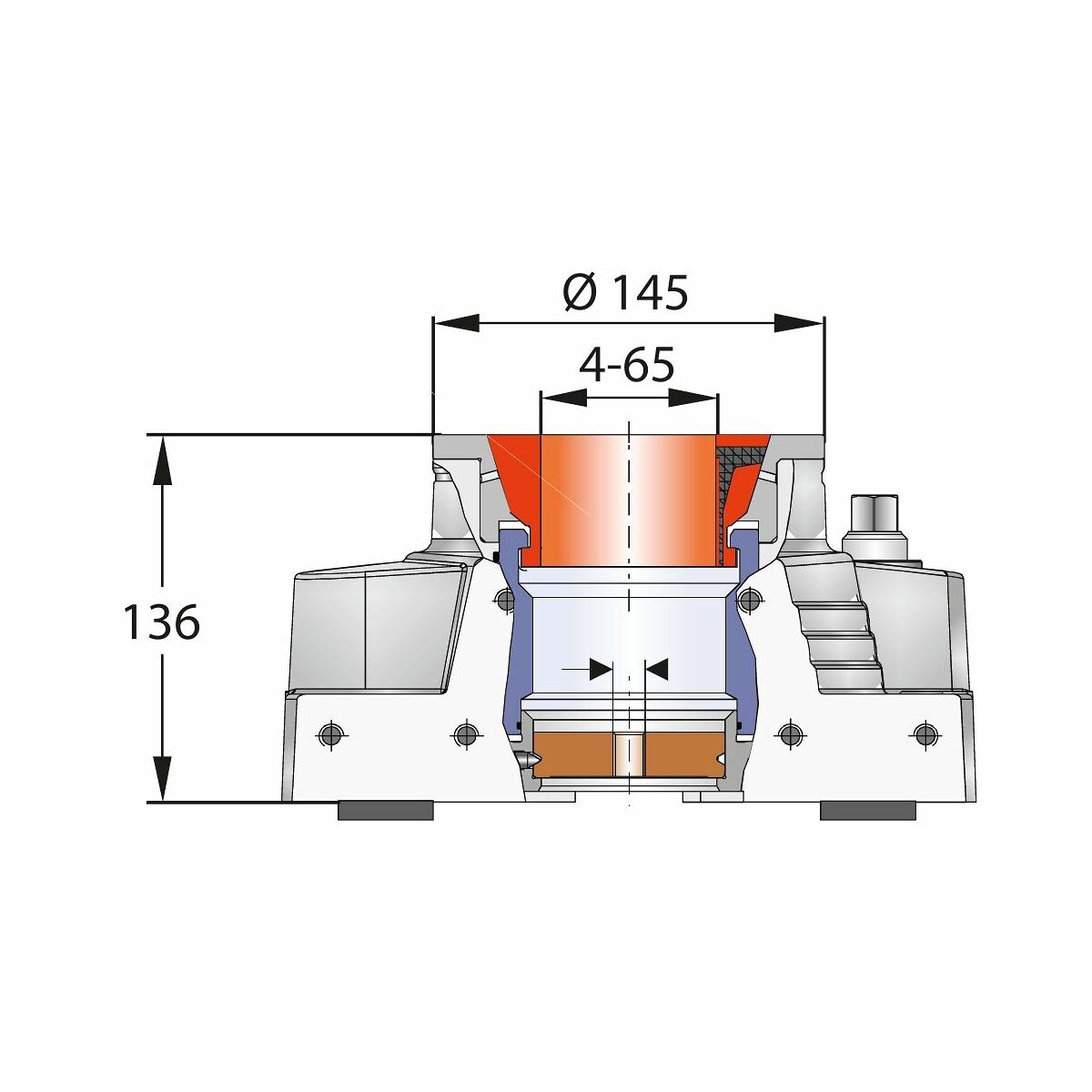

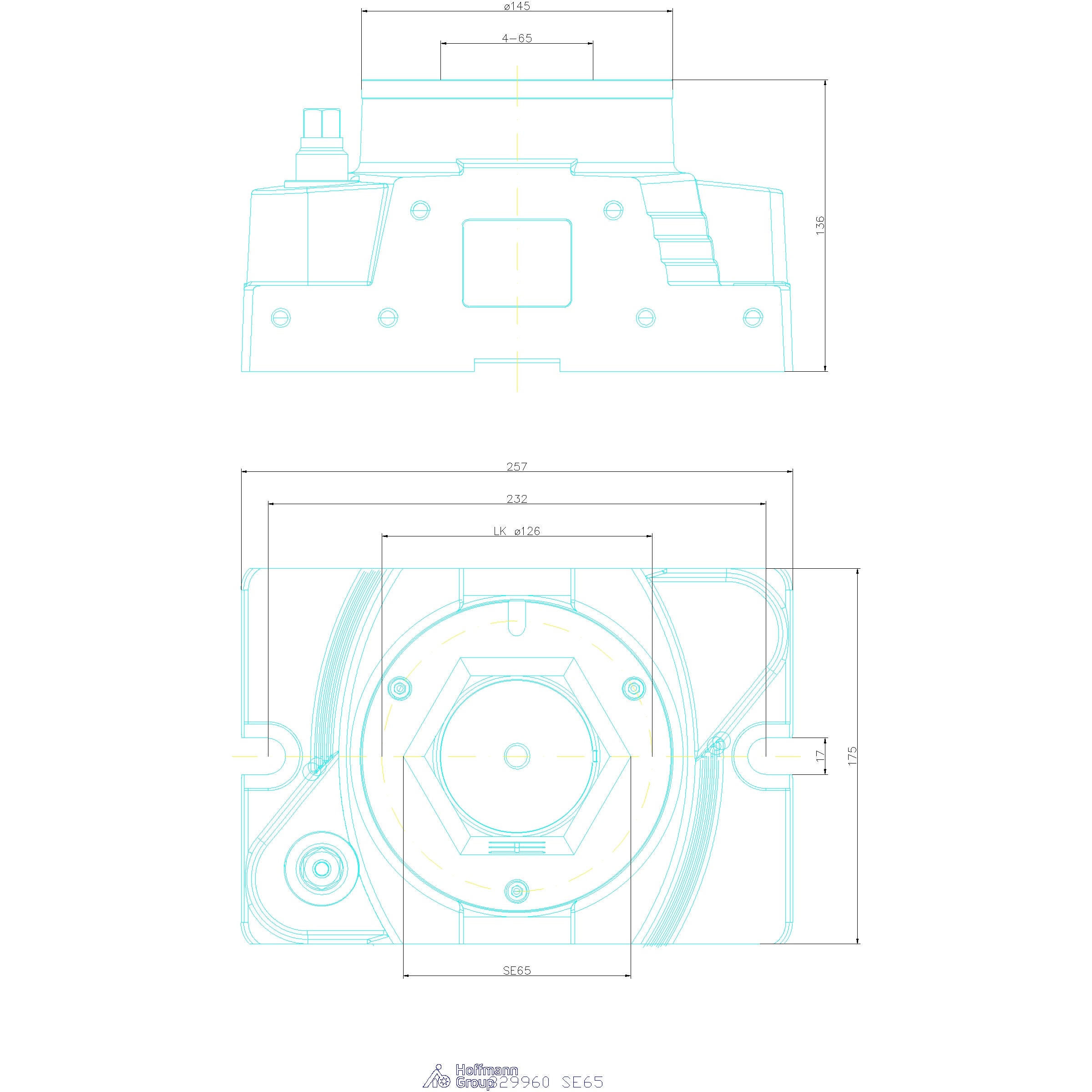

Teknisk data
| Produktslag | Spännbock |
|---|---|
| Höjd h | 120 mm |
| Spännvidd | 4 - 65 mm |
| Bredd b | 184 mm |
| Hålcirkel ⌀ | 126 mm |
| Repetitionsnoggrannhet | 0.01 mm |
| Avstånd mellan fästhål | 126 mm |
| Maximal spännkraft | 45 kN |
| Djupanslag | 92 mm |
| Spårbreddstolerans | 20 H7 |
| Hållarstorlek | SE65 |
| Vikt | 23.5 kg |
| Längd l | 184 mm |
Produktspecifikation
| Artikelnummer | 329960 |
|---|---|
| EAN | 2050001926005 |
