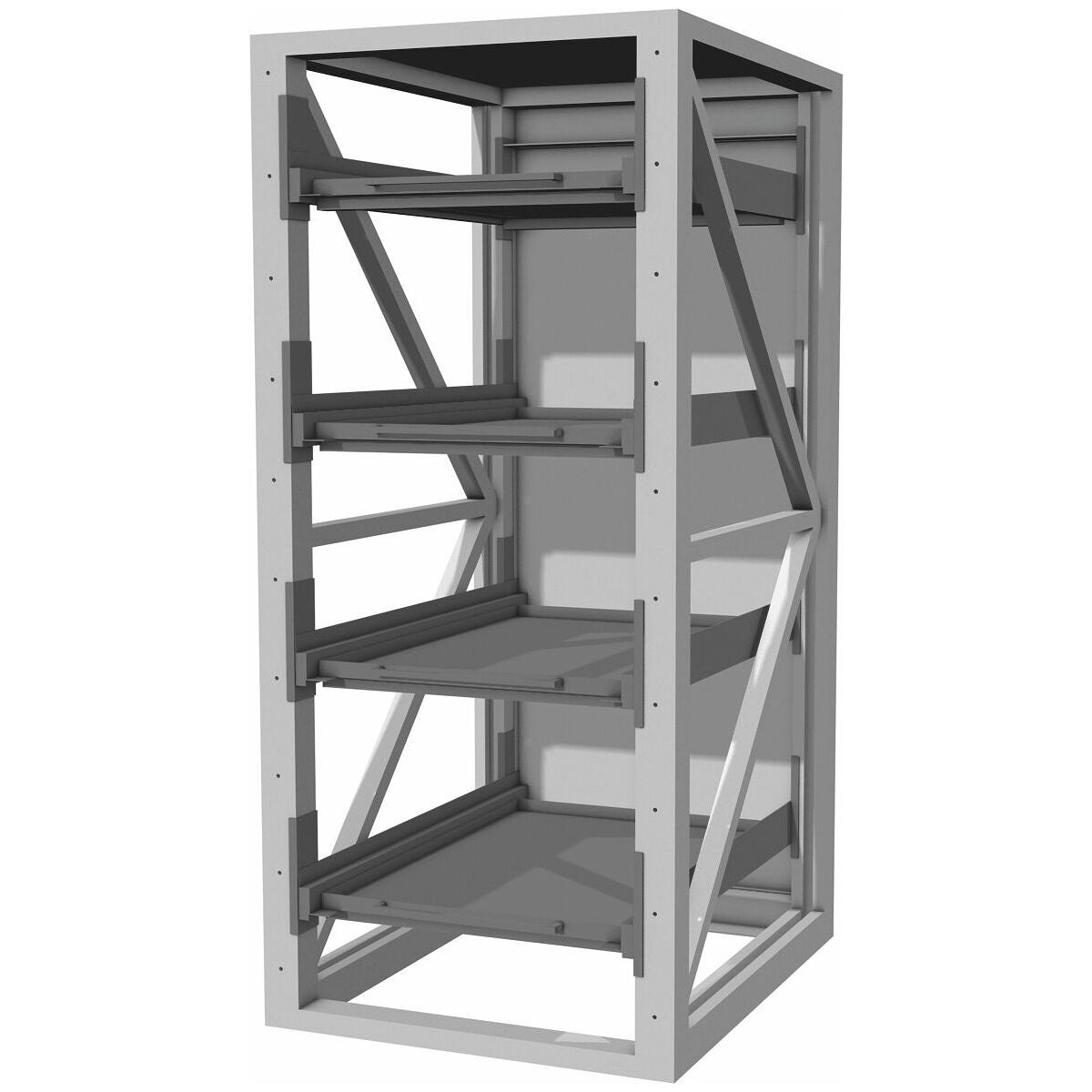

Grundställ för tung last, med 2 stolpramar med 100 % utdragbar hylla Effektivt djup 1350 mm

Varumärke
Garant
Artikelnummer
993401
Bärförmåga låda/utdragshylla: 1.000 kgBärförmåga invändigt i skåpstomme: 4.000 kgLådutdrag (delvis/helt utdragbar): 100 %Lådutdrag: UtdragsspärrHöjdinställning i raster: 50 mmFärgval: RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Utförande
Stolpramar med 100 mm bred C-profil är försedda med 3 eller 4 helt utdragbara hyllor (100 % utdrag). Infästningshål i 50 mm raster.

Lackering
Stomme och bakvägg ljusgrå RAL 7035, utdragslådor antracit RAL 7016 pulverbelagda.

Anmärkning

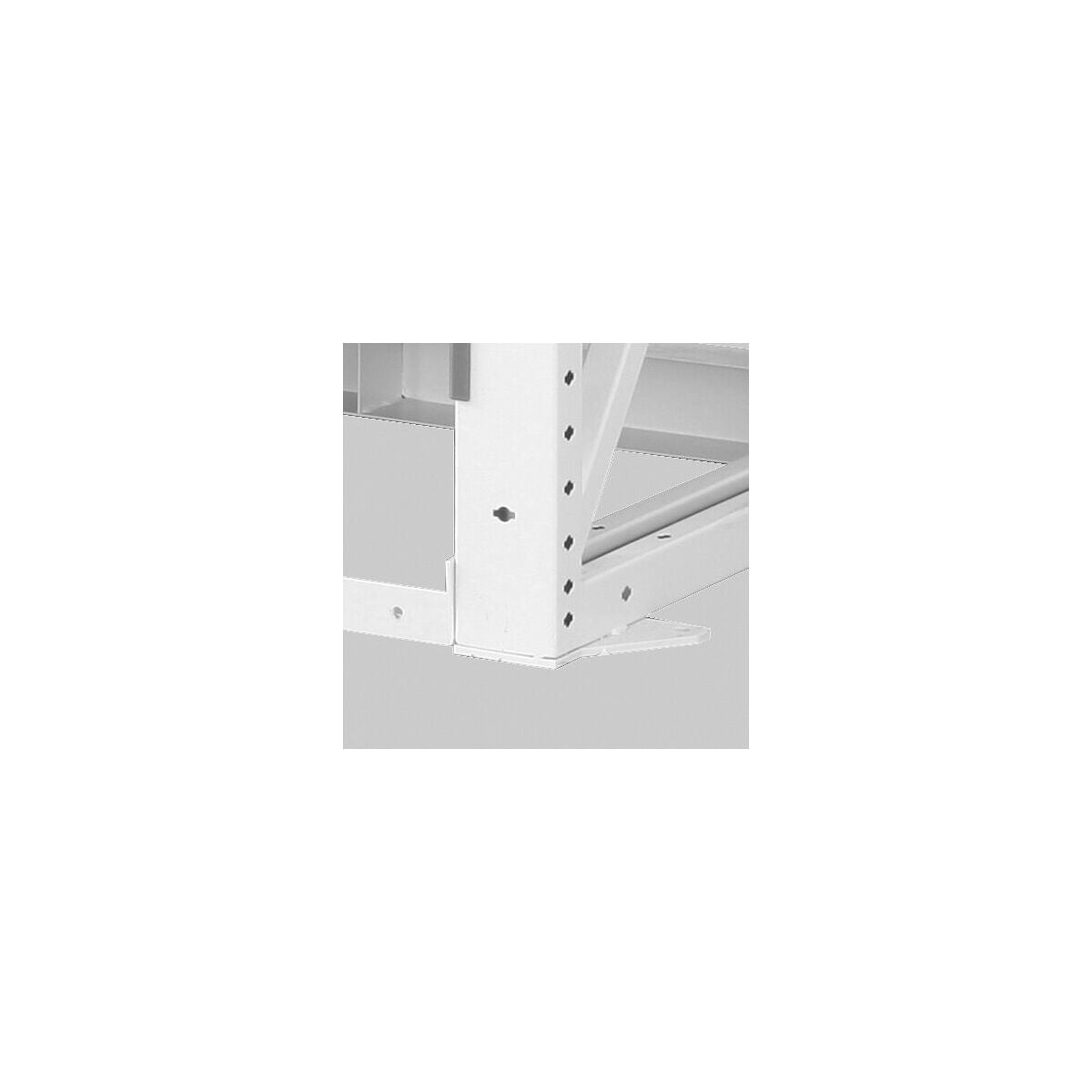

  • Av säkerhetsskäl måste hyllstället vid bottenplattorna förankras i golvet med lämpliga fästelement.
  • Hyllställen kan kläs in med sidoväggar nr 993260; 993270, slagdörrsatser nr 993321; 993331 och elektrisk jalusi nr 993310 − 993316.
  • Maximal belastning från ett grundhyllställ + ett påbyggnadsställ ger följande golvlaster: Punktlast 2500 kg, yttryck 10 kg/cm2, ytlast per m2 3290 kg/m2.
  • Den levereras omonterad, eftersom det underlättar frakten. Leverans exkl. montering.
    • <Utförande

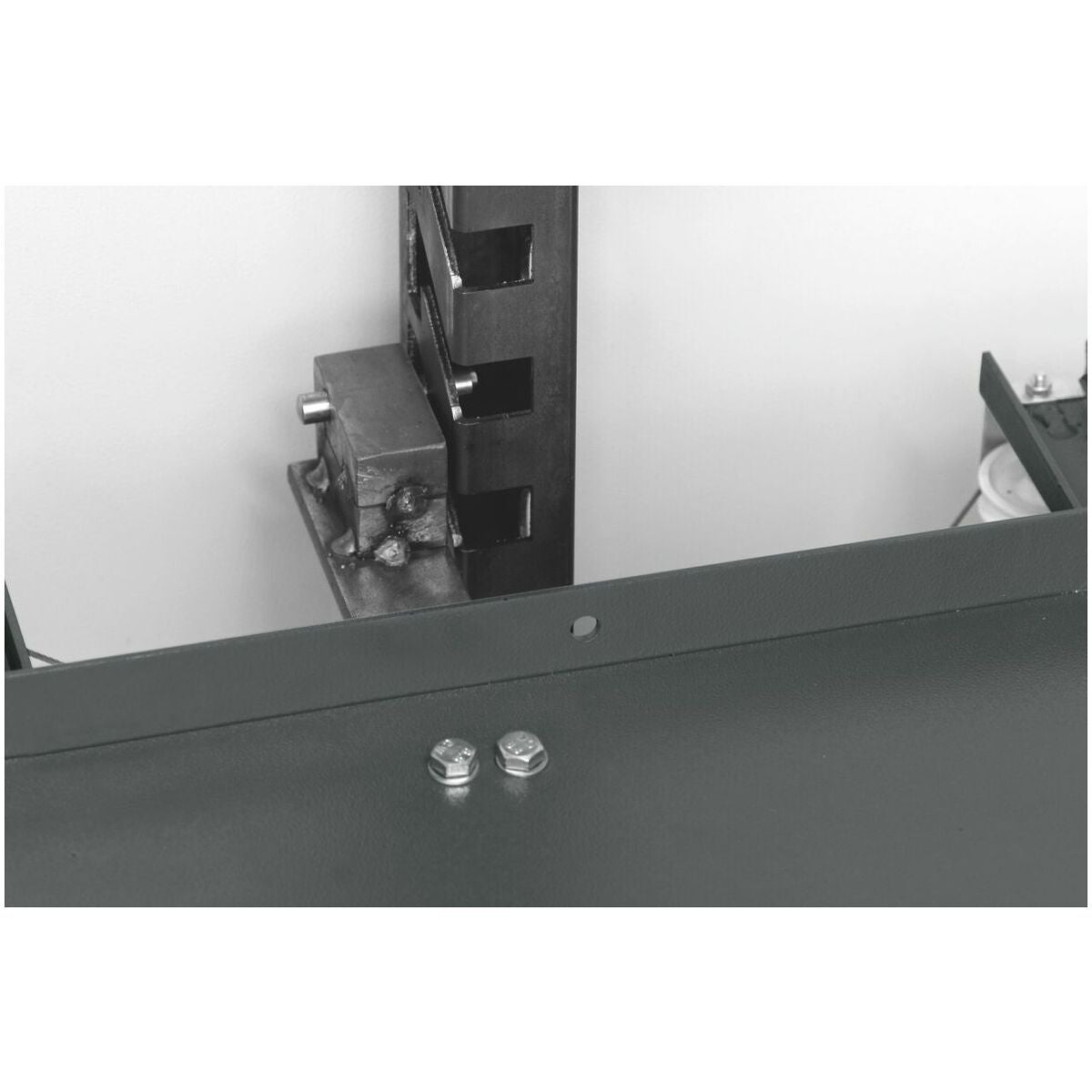

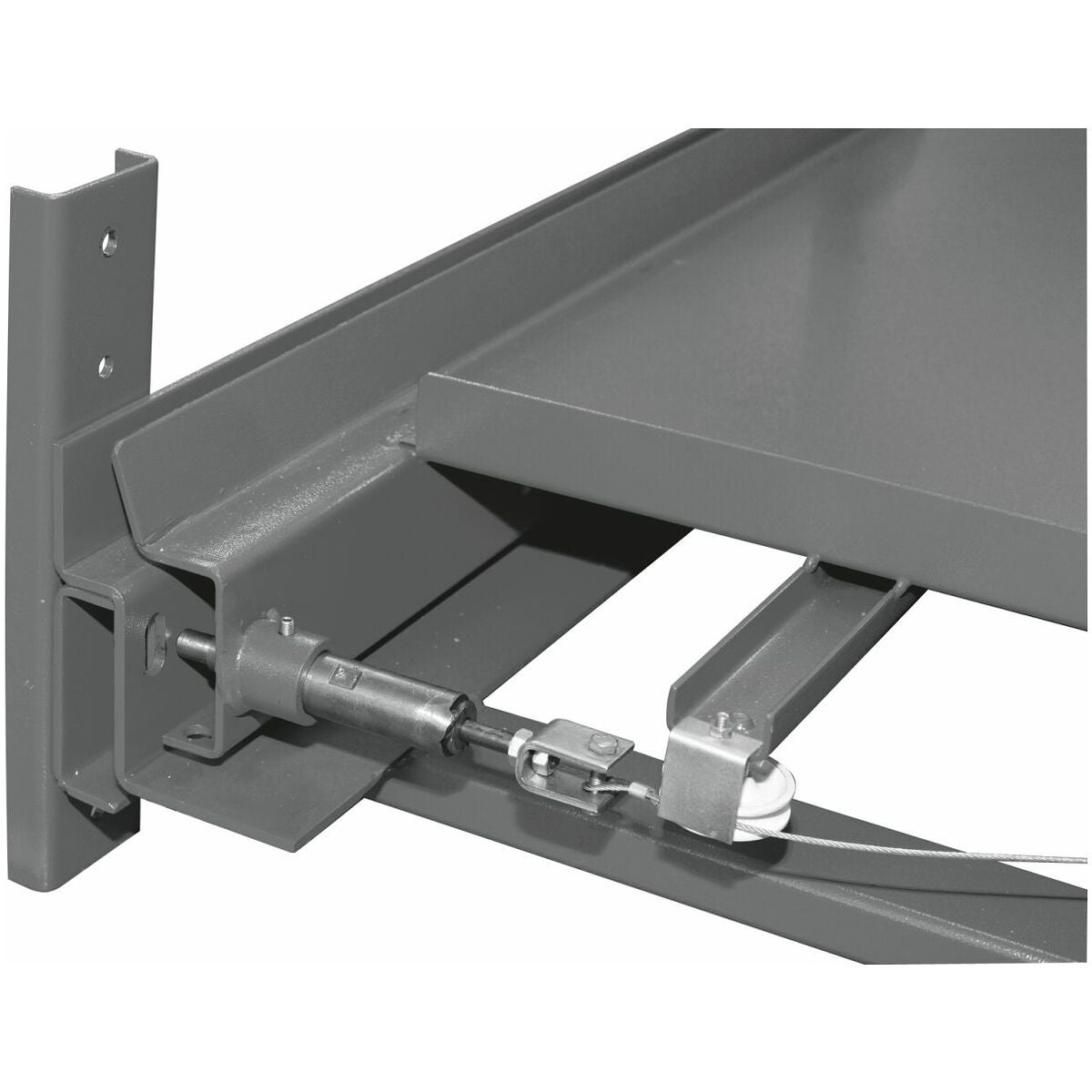

    Med låsstång (utdragsspärr), topphylla och bakvägg (femdelad).

    Avsedd användning
    Avsedd användning

    • Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
    • För användning inom industri.
    • Observera maximala bärförmågor.
    • Förankra hyllstället i golvet.


    Olämplig användning

    • Gör inga ombyggnader på egen hand.
    • Överbelasta inte skåp, utdragslådor och hyllplan.
    • Lägg inte ner föremål hastigt.
    • Sitt eller stå inte på hyllplanen.

    Teknisk data

    Produktslag Hyllställ för tung last
    Höjdinställning i raster 50 mm
    Färgval RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003
    Produktnamnsattribut Effektivt djup 1350 mm
    Materialtjocklek 2 mm
    Effektivt djup 1350 mm
    Lådutdrag Utdragsspärr
    Bärförmåga invändigt i skåpstomme 4000 kg

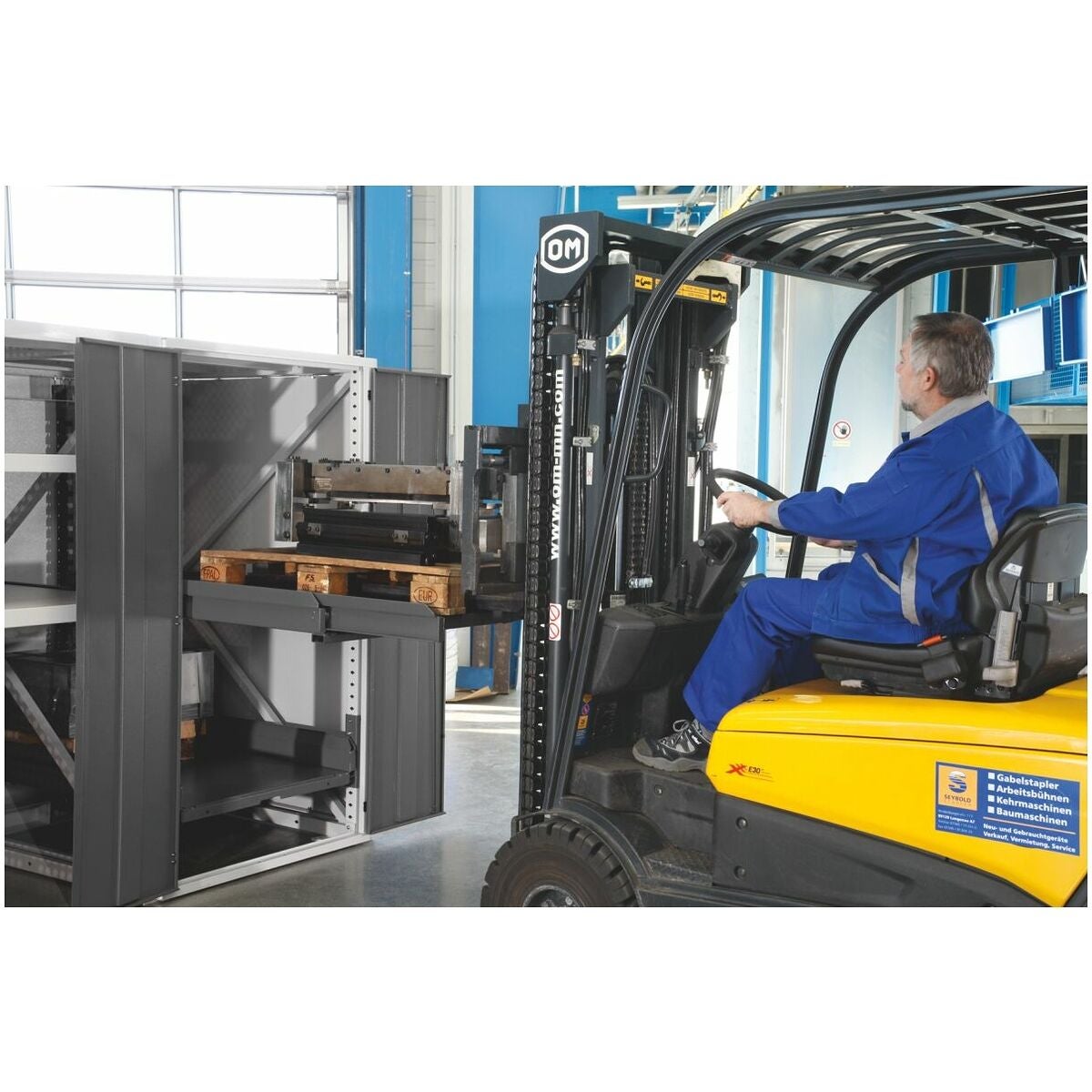

    Lagring av pallar Lagring av pallar på längden
    Invändig bredd 920 mm
    Djup 1370 mm
    Bredd 1120 mm
    Bärförmåga låda/utdragshylla 1000 kg
    Utdragshylla effektiv bredd 830 mm
    Utdragshylla effektivt djup 1200 mm
    Lådutdrag (delvis/helt utdragbar) 100 %
    Höjd 2500 mm
    Effektiv höjd 2390 mm
    Fältlast (separat fält) 4000 kg
    Topphylla bärförmåga 500 kg
    Utdragshylla bärförmåga 1000 kg
    Antal 100 % utdragbara hyllor 4
    Utdragshylla effektiv höjd 35 mm

    Produktspecifikation

    Artikelnummer 993401
    EAN 4062406097974
