Produktbeskrivning
Utförande

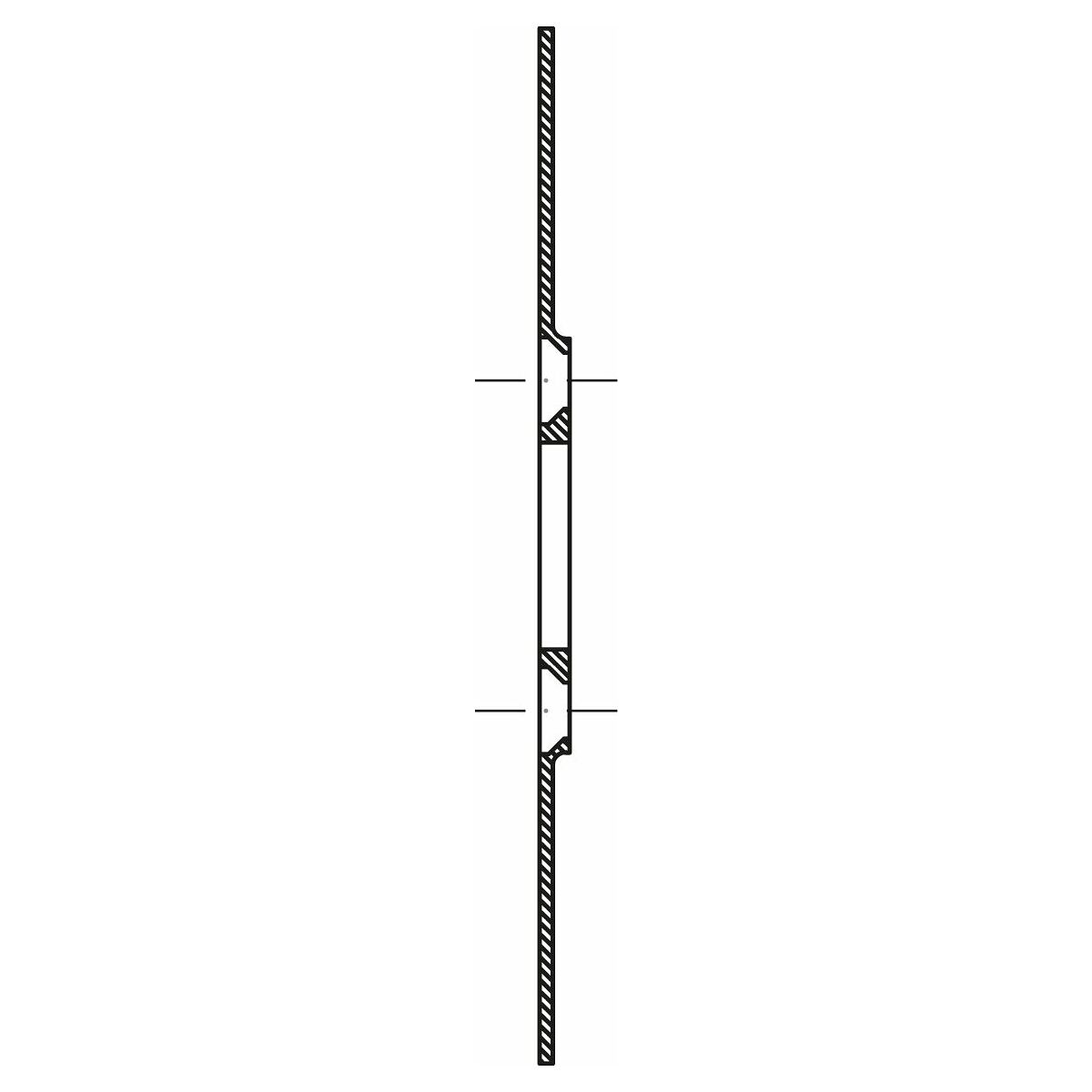

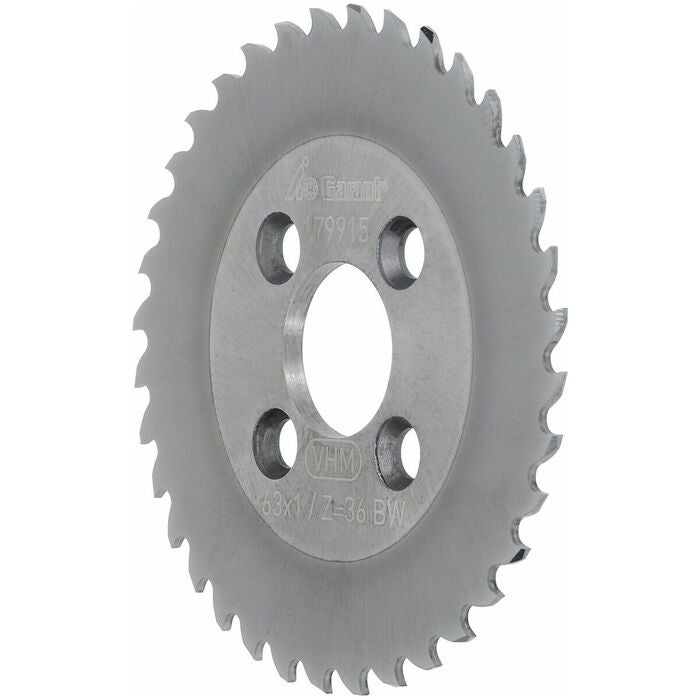

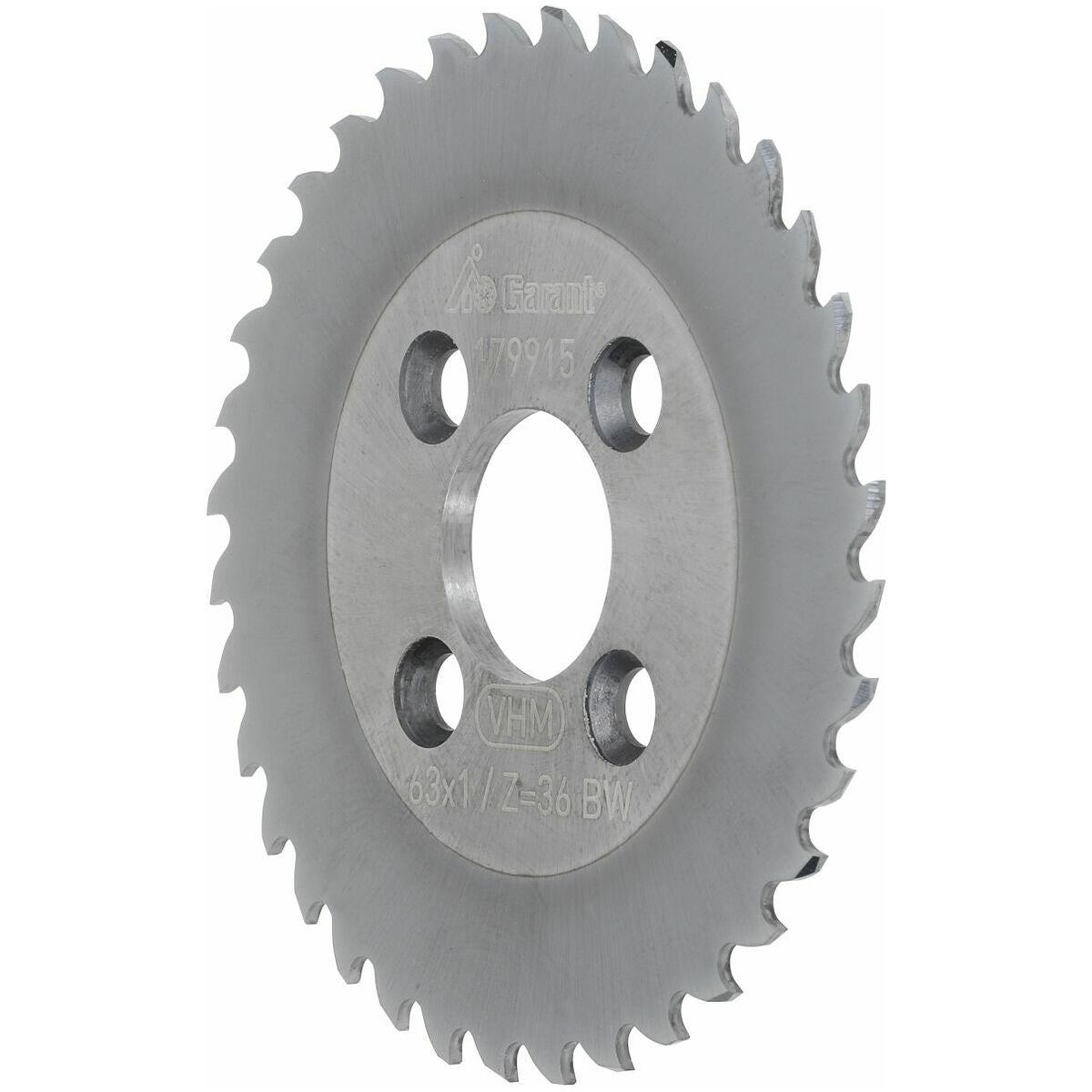

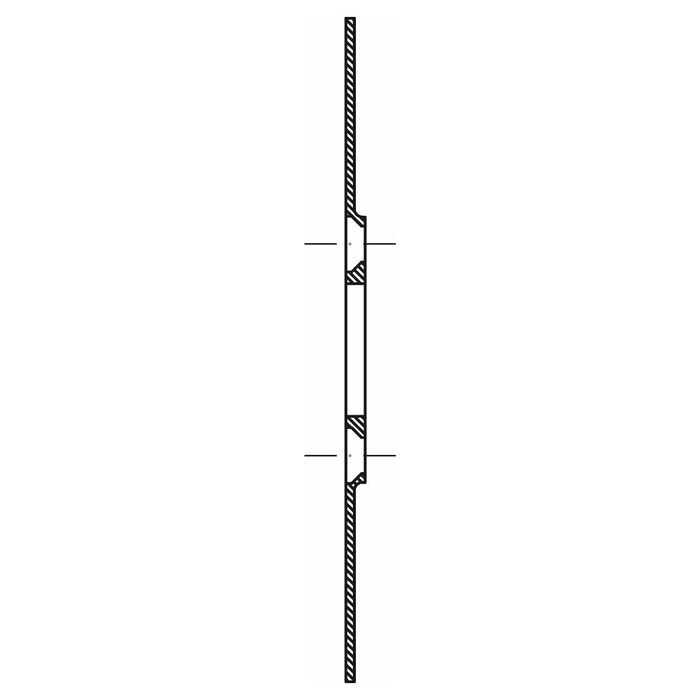

GARANT VHM-cirkelsågblad med extra smal skärbredd för att minimera materialförlusterna. Skärhastigheten kan ökas med en faktor 3 till 4 jämfört med HSS-sågblad. Förstärkt botten för att markant öka verktygets stabilitet. För jämn spånbottenyta.
Anmärkning
De toleranser för sågbladdiametern som tillåts enligt DIN 1837/1838 underskrids avsevärt, i vissa fall med upp till 50%.
Anmärkning
tandningsform BW.
Teknisk data
| Produktslag |
Cirkelsågblad |
| Skärmaterial |
VHM |
| Lämpligt för material |
Metall |
| Beläggning |
TiAlN |
| Invändig kylning |
nej |

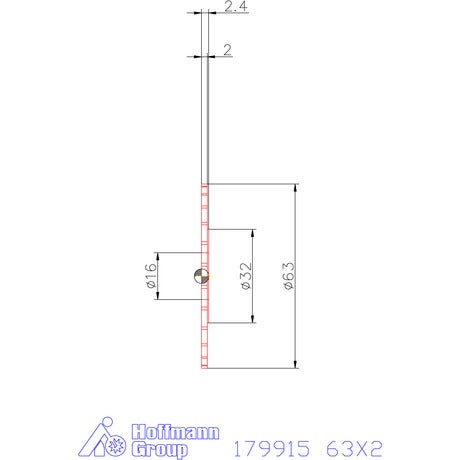

| Hål-⌀ |
16 mm |
| ⌀ |
63 mm |
| Tjocklek |
2 mm |
| Antal skär z |
26 |
| Maximalt sågdjup |
14 mm |
| Korrigeringsfaktor fz |
1,5 |
| Skaftutförande |
med hål |
| Effektivt antal skär zeff |
13 |
| Skärdjup ap |
2 mm |
| Medbringarhål diameter |
4,4 mm |
| Medbringarhål antal |
4 |
| Medbringarhål delcirkel |
25,5 mm |
| Kragtjocklek e |
2.4 mm |
| Nav-⌀ |
32 mm |
| Passande adapter |
179907 63; 80; 100 |
| Matning fz i stål < 900 n/mm2 |
0.025 mm |
| Maximalt inskärsdjup ae max |
14 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Cuzn |
mindre lämplig |
200 m/min |
N |
| Inox < 900 n/mm² |
lämplig |
90 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
180 m/min |
P |
| Inox > 900 n/mm² |
mindre lämplig |
70 m/min |
M |
| Stål < 750 n/mm² |
lämplig |
130 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
85 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
120 m/min |
P |
| Alu > 10% si |
mindre lämplig |
400 m/min |
N |
| Alu (kortspånig) |
mindre lämplig |
800 m/min |
N |
| Stål < 1400 n/mm² |
mindre lämplig |
35 m/min |
P |
| Luft |
mindre lämplig |
|
|
| Vått maximal |
lämplig |
|
|
| Uni |
mindre lämplig |
|
|
Produktspecifikation
| Artikelnummer |
179915 |
| EAN |
4045197938060 |
