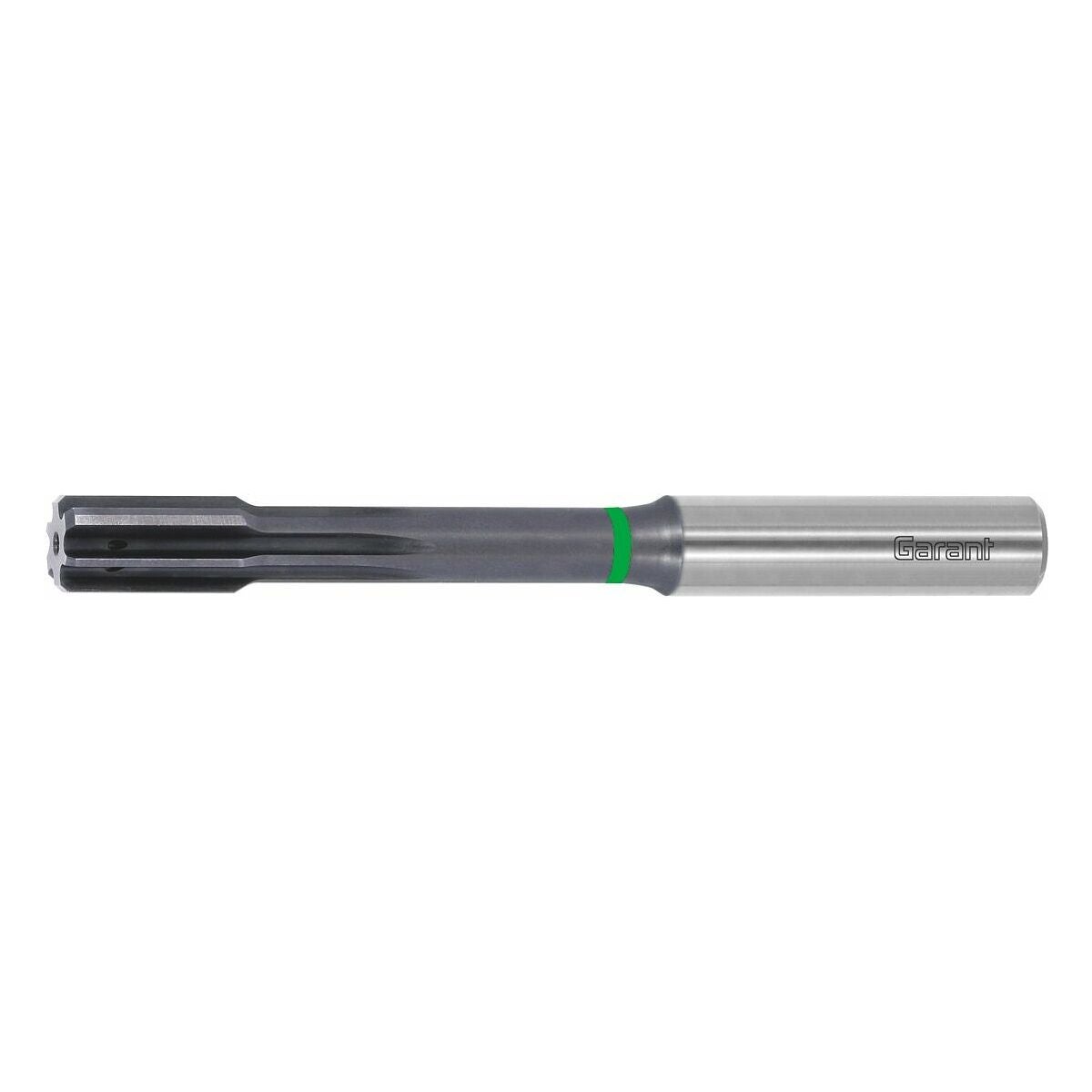

HSS högkapacitetsbrotsch HPC genomgående hål TiAlN

Styckpris:

1 270 kr

Varumärke: Garant
Artikelnummer: 164358
Lagerstatus: I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Utförande
NC-anpassat utförande med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar.
Härigenom uppnås mycket hög rundgångsnoggrannhet och processäkerhet.
Det behövs inte längre någon specialhållare.
Med invändig kylmedelstillförsel för HPC-bearbetning och därmed lägre produktionskostnader.
Med korta skäreggar och raka spår.
Toleransspecifikationer:
Konfigurerbar:Brotscharna färdigslipade för passning enligt uppgifter.
H7: Utförande enligt DIN1420 för håltolerans H7.

Användningsdata
För HPC / HSC-brotschning av genomgående hål.

Teknisk data

Produktslag	Phillips-BIT
Skärmaterial	HSS
Norm	Verkstadsnorm
För material (färgring)	grön
Beläggning	TiAlN
Invändig kylning	ja, med 25 bar
Infästning	DIN 6535 HA med h6
Användning vid håltyp	vid genomgående hål
Bearbetningsstrategi	HPC

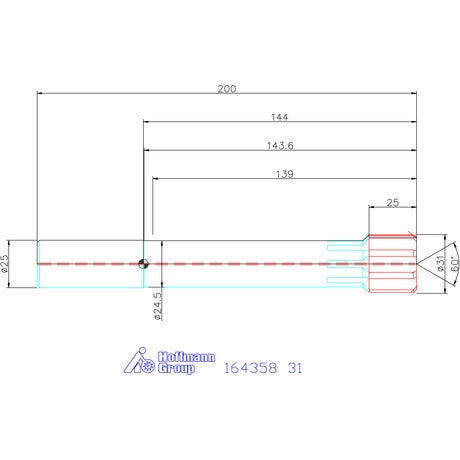

Diameter ⌀	31 mm
Antal skär z	8
Utkragningslängd l₁	139 mm
Totallängd l	200 mm
Skärlängd l_c	25 mm
Borrdjup	137 mm
Skaftdiameter d_s	25 mm
Brotschmån för diametern ⌀ riktvärde	0.3 mm
⌀-område	30.21 - 31.2 mm
Konfigurerbara toleranser	A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC
Konfigurerbara egenskaper	6; 7; 8; 9; 10; 11; 12; 13
Tolerans	konfigurerbar
Matning f i stål < 1100 n/mm²	0.45 mm/v

Användningsdata

	Lämplighet	V_c	ISO-Kod
Stål < 750 n/mm²	lämplig	45 m/min	P
Stål < 900 n/mm²	lämplig	45 m/min	P
Stål < 1400 n/mm²	lämplig	35 m/min	P
Stål < 1100 n/mm²	lämplig	35 m/min	P
Gg	lämplig	40 m/min	K
Ggg	lämplig	30 m/min	K
Vått maximal	lämplig
Uni	lämplig
Vått minimal	mindre lämplig

Media

ToolScout	https://toolscout.com/processdata?articlenumber=164358
Materialnyckel	materialnyckel.pdf

Produktspecifikation

Artikelnummer	164358
EAN	4045197769671
