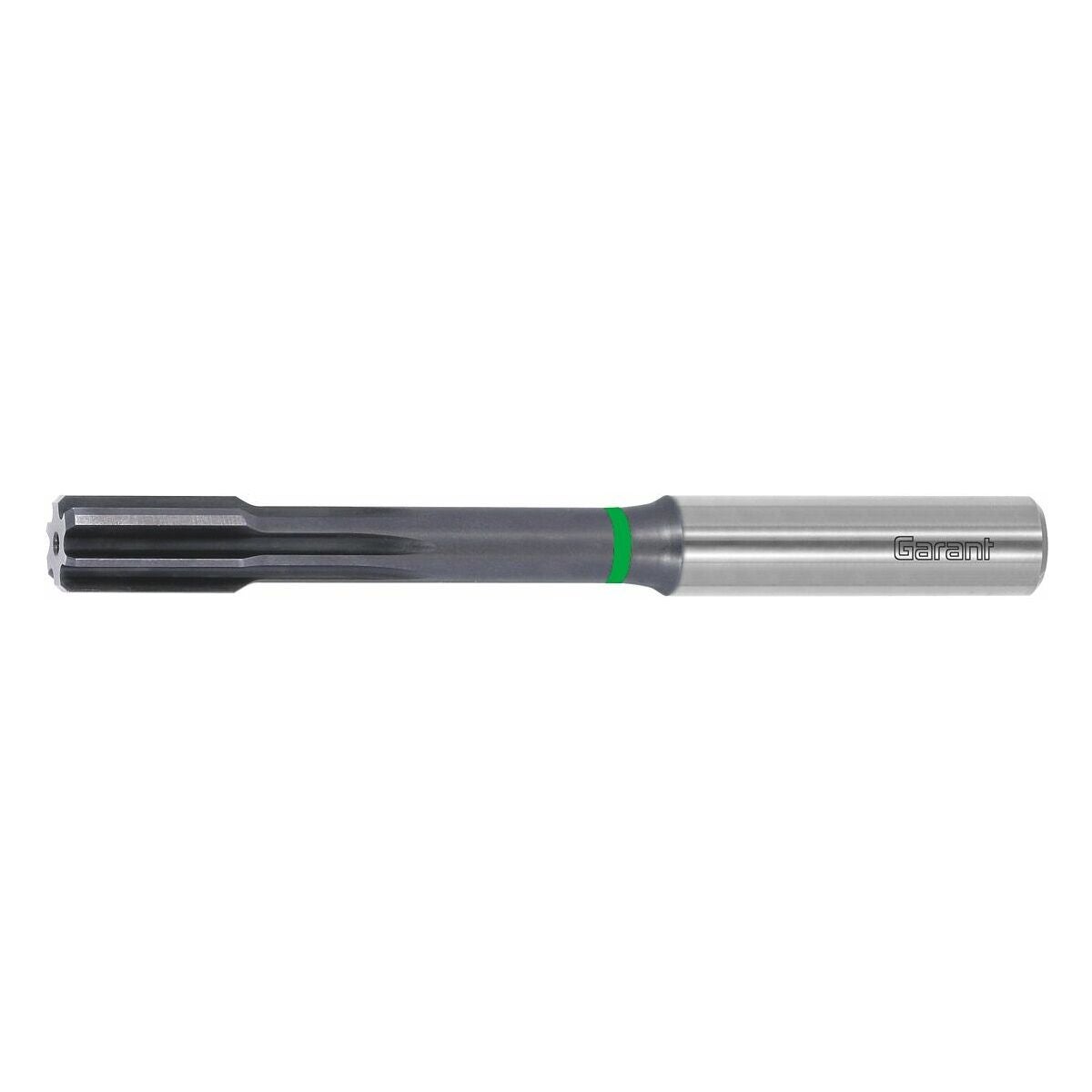

HSS högkapacitetsbrotsch HPC bottenhål TiAlN
Styckpris:
1 123 kr
Produktbeskrivning
Utförande
NC-anpassat utförande med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar.
Härigenom uppnås mycket hög rundgångsnoggrannhet och processäkerhet.
Det behövs inte längre någon specialhållare.
Med invändig kylmedelstillförsel för HPC-bearbetning och därmed lägre produktionskostnader.
Med korta skäreggar och raka spår.
Toleransspecifikationer:
Konfigurerbar:Brotscharna färdigslipade för passning enligt uppgifter.
H7: Utförande enligt DIN1420 för håltolerans H7.
Användningsdata
För HPC/HSC-brotschning av bottenhål.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Invändig kylning | ja, med 25 bar |
| Infästning | DIN 6535 HA med h6 |
| Användning vid håltyp | för bottenhål |
| Bearbetningsstrategi | HPC |

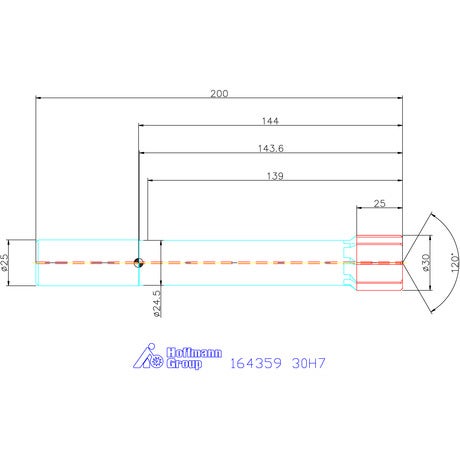

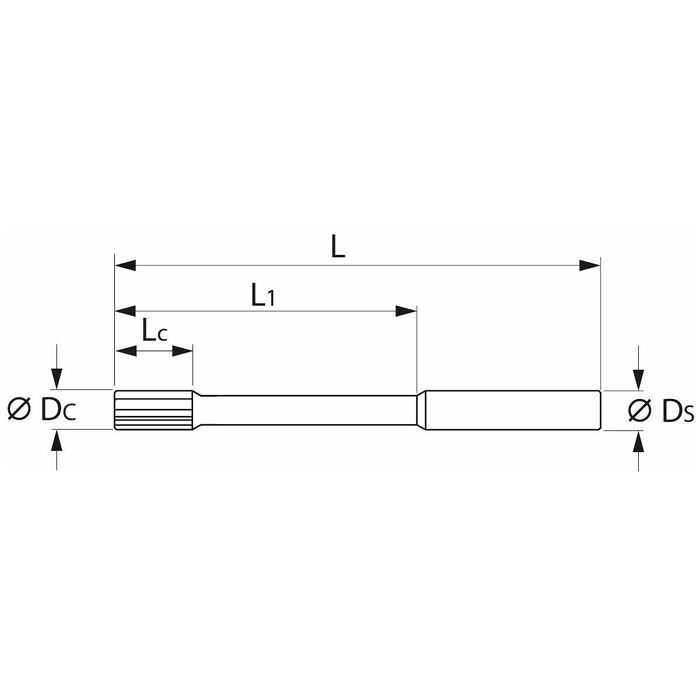

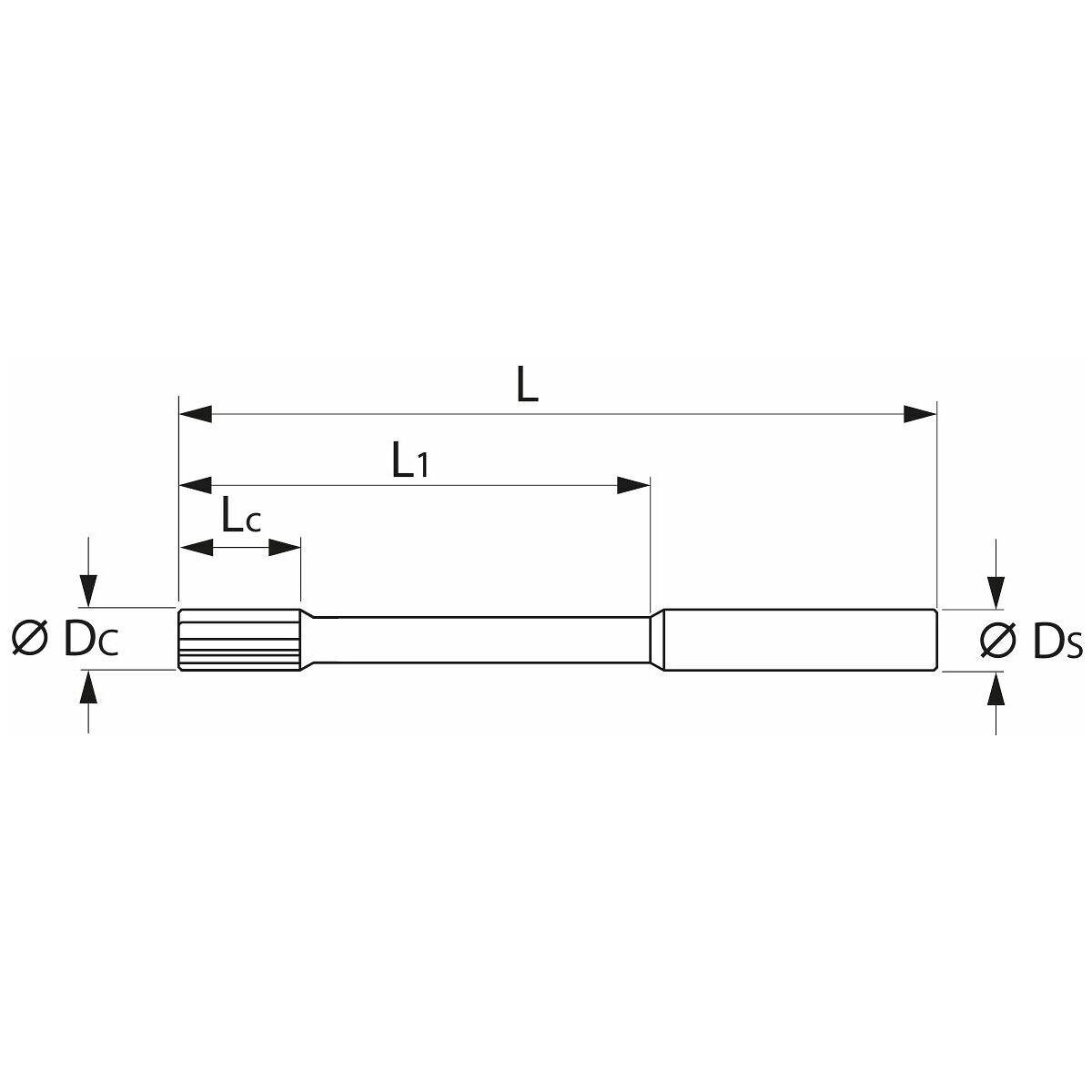

| Diameter ⌀ | 30 mm |
| Antal skär z | 8 |
| Utkragningslängd l1 | 139 mm |
| Totallängd l | 200 mm |
| Skärlängd lc | 25 mm |
| Borrdjup | 137 mm |
| Skaftdiameter ds | 25 mm |
| Brotschmån för diametern ⌀ riktvärde | 0.3 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.017 mm |
| Skärets undre avmått | 0.009 mm |
| Största skärdiameter | 30.017 mm |
| Matning f i stål < 1100 n/mm2 | 0.4 mm/v |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 750 n/mm² | lämplig | 45 m/min | P |
| Stål < 900 n/mm² | lämplig | 45 m/min | P |
| Stål < 1400 n/mm² | lämplig | 35 m/min | P |
| Stål < 1100 n/mm² | lämplig | 35 m/min | P |
| Gg | lämplig | 40 m/min | K |
| Ggg | lämplig | 30 m/min | K |
| Vått maximal | lämplig | ||
| Uni | lämplig | ||
| Vått minimal | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164359 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164359 |
|---|---|
| EAN | 4045197768049 |
