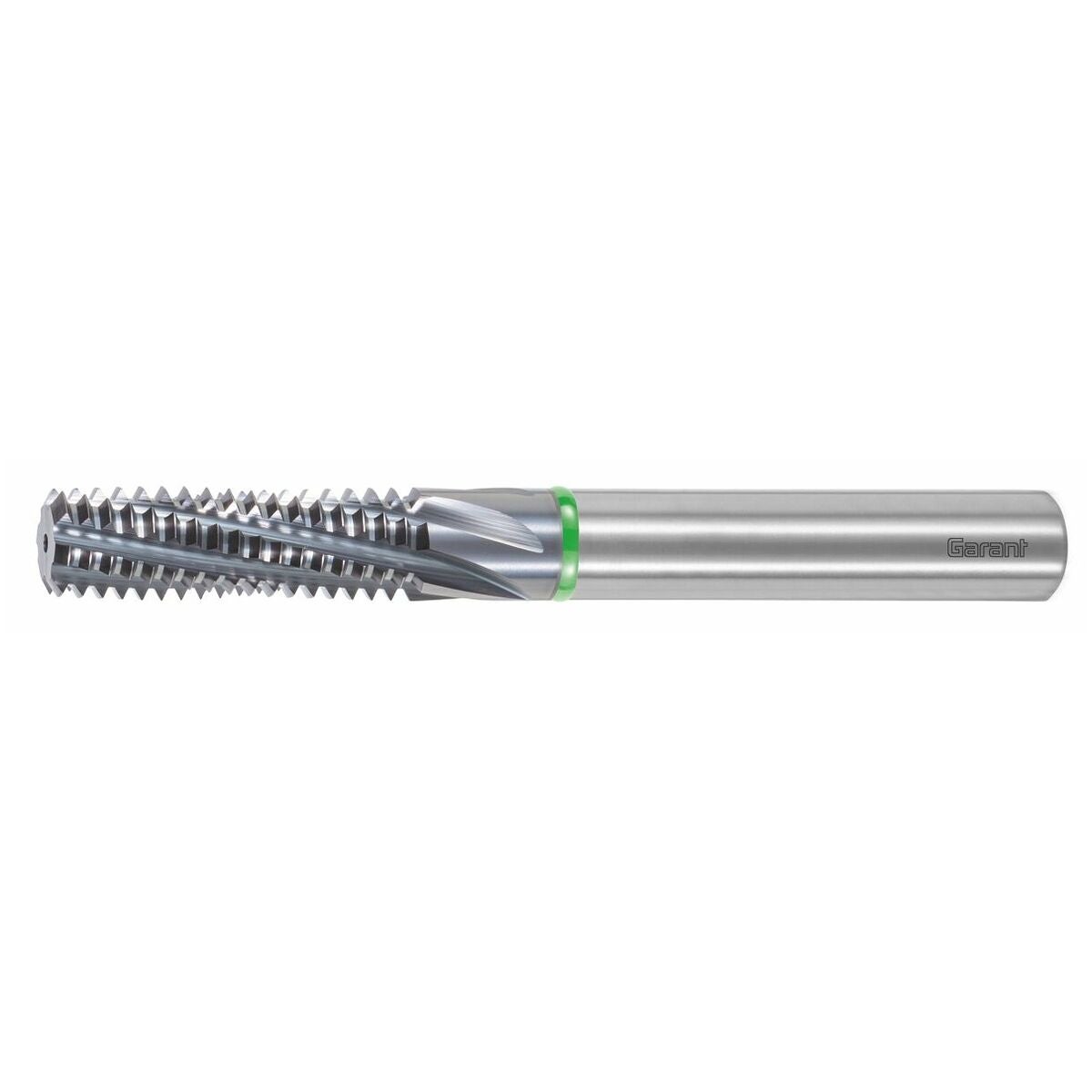

GARANT Master TM gängfräsar med cylindriskt skaft 2,5 × D AlTiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
HM-gängfräs med ojämn skärdelning och ökat antal skär. Tack den vare ojämna skärdelningen uppnås en tyst gång och lång verktygslivslängd.
Nyutvecklad universalgeometri och högpresterande beläggning för användning i ett brett sortiment av material.
- Kraftigt minskade vibrationer på grund av ojämn skärdelning.
- Ökat antal skär.
- AlTiN-baserad HiPIMS-beläggning av den senaste generationen.
- Korrigerad gängprofil Förhindrar profilförvrängningar.
Invändig kylmedelstillförsel ≥ M4
Anmärkning
Form HB och HE kan levereras till samma pris som HA.
Form HB: beställ med nr 139643 + 129100 HB.
Form HE: beställ med nr 139643 + 129100 HE.

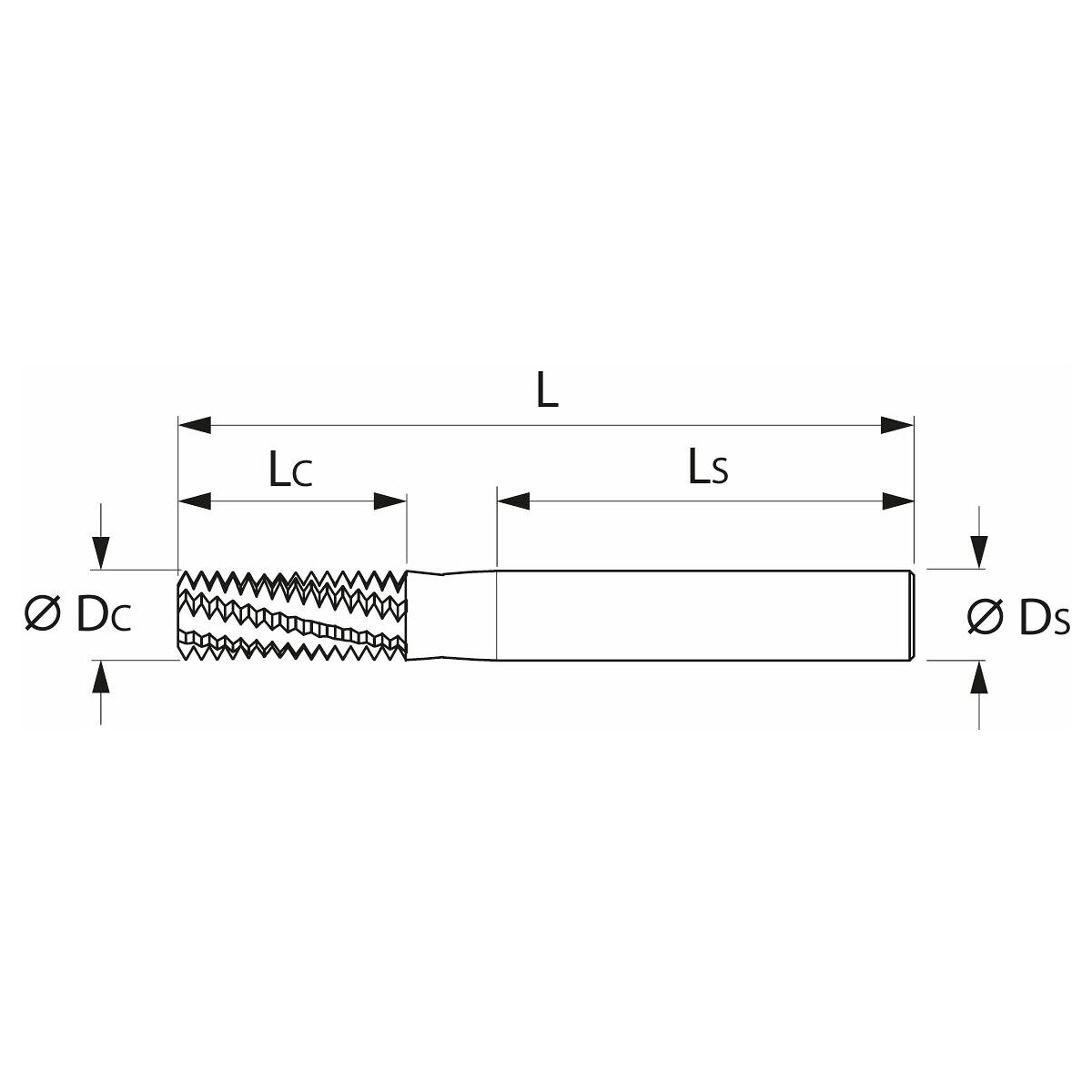

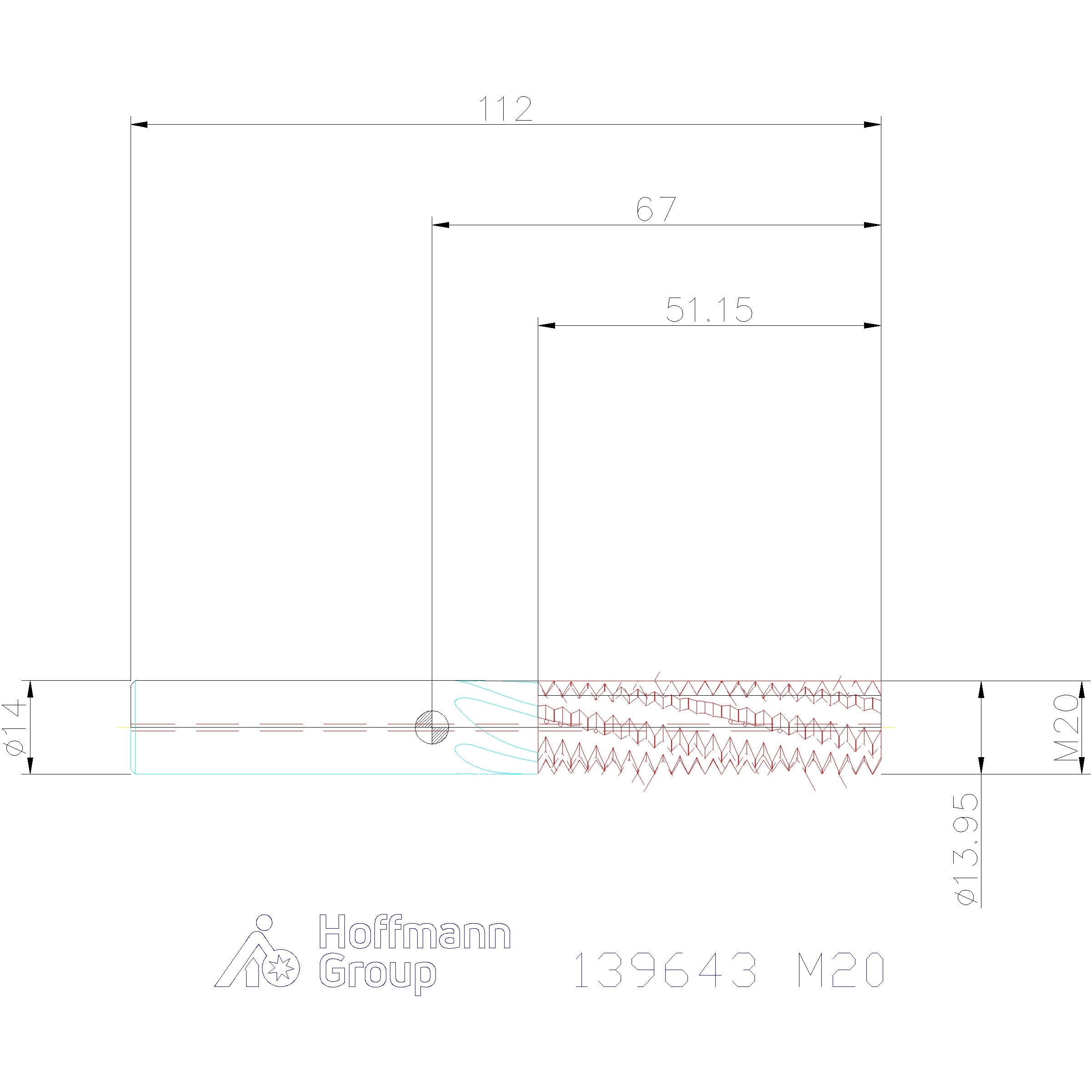

Teknisk data
| Infästning | DIN 6535 HA med h6 |
|---|---|
| Skafttolerans | h6 |
| Användning vid håltyp | Bottenhål & genomgående hål |
| Gängnorm | DIN 13 |
| Gängtyp | M; M-LH; EG-M; EG-M-LH |
| Flankvinkel | 60 grad |
| Användning inomhus/utomhus | Invändig |
| För material (färgring) | grön |
| Beläggning | AlTiN |
| Produktslag | Gängfräs |
| Skärmaterial | VHM |
| Skärdelning | Oregelbunden |
| Serie | Master TM |
| Diameter ⌀ | 13.95 mm |
| Gängstigning | 2.5 mm |
| Antal skär z | 6; 6; 6 |
| Invändig kylning | ja |
| Antal spånspår | 6 |
| Gängdjup | 51.15 mm |
| Gängstorlek | M20 |
| Skaftdiameter ds | 14 mm |
| Totallängd l | 112 mm |
| Skaftlängd ls | 45.9 mm |
| Helprofil | ja |
| Skärlängd | 51.15 mm |
| Gängprofil | Fullprofil |
| Matning fz i stål < 750 n/mm2 | 0.13 mm |
| Gäng-⌀ | 20 mm |
Användningsdata
P
N
N
N
N
M
P
M
K
P
S
P
P
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=139643 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 139643 |
|---|---|
| EAN | 4067263128373 |
