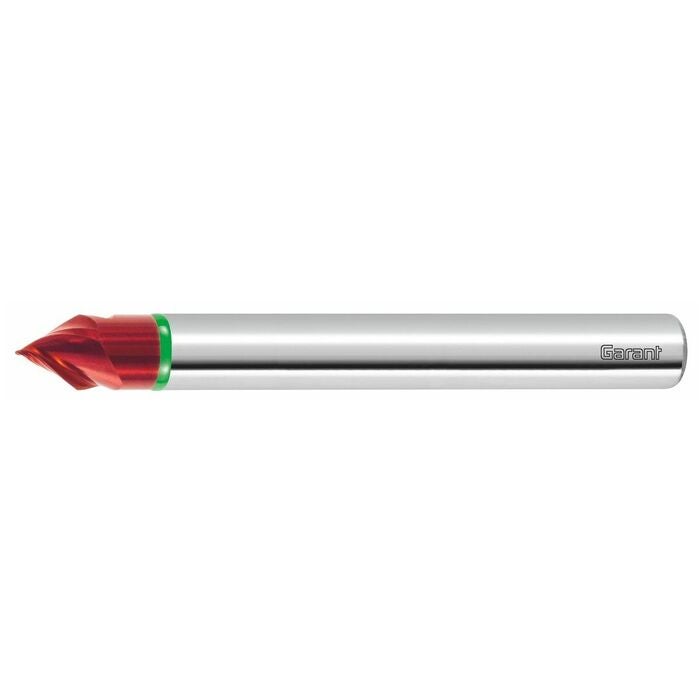

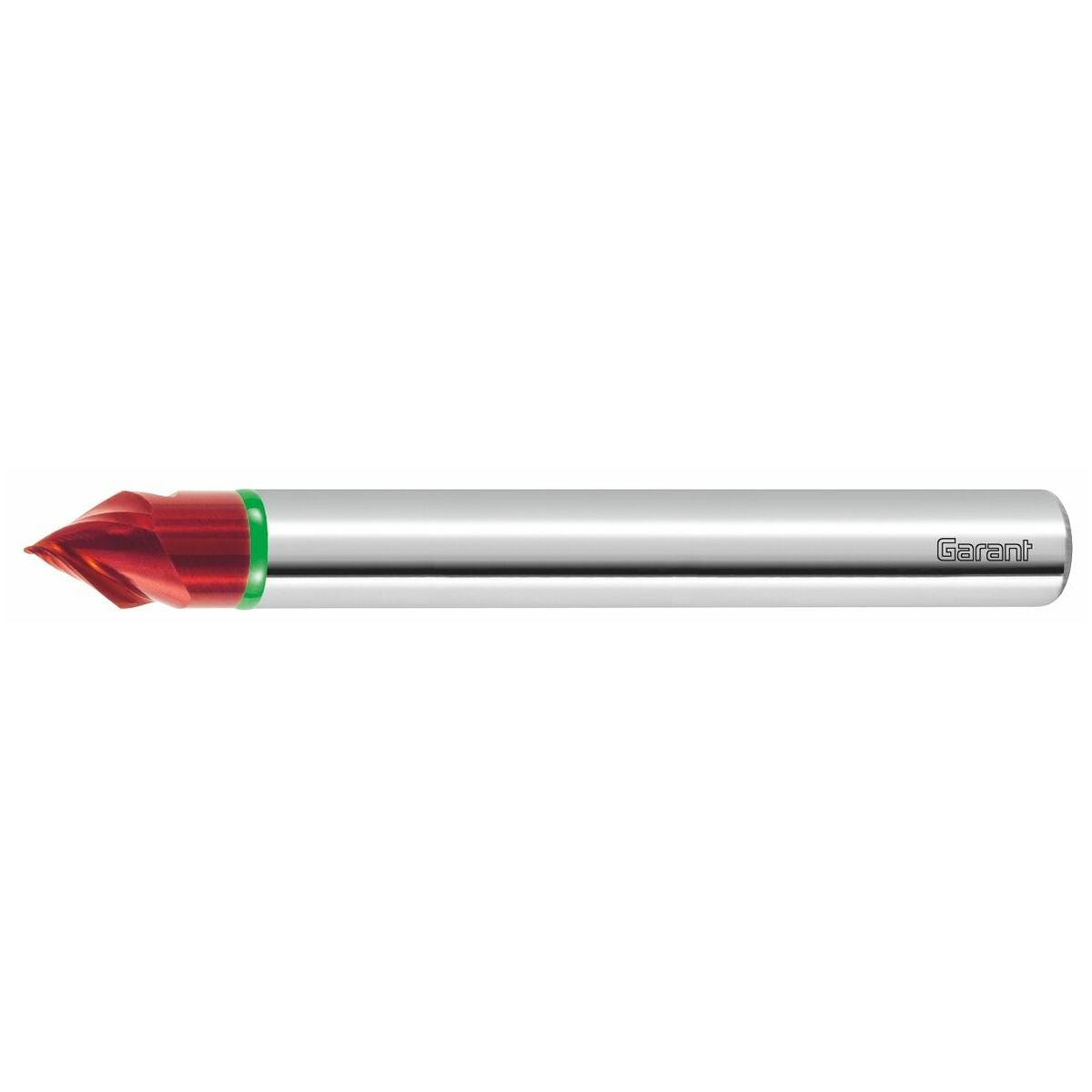

Produktbeskrivning
Utförande
Utomordentliga ytkvaliteter genom 35° spiralvinkel. För högre matningshastigheter genom 2 skär. Graveringsfräs för universell användning i så gott som alla material. Genom den nyutvecklade beläggningen förhindras egguppbyggnad effektivt, också i aluminium eller rostfritt stål.
Användningsdata
För gravering av konturer.
Anmärkning
fz för ae = 1,0×D.
Teknisk data
| För material (färgring) |
grön |
| Tolerans nom.-⌀ |
h6 |
| Beläggning |
TiAlN |
| Invändig kylning |
nej |
| Produktslag |
Fasningsfräs |
| Kvalité/sort |
N |
| Skärmaterial |
VHM |
| Norm |
Verkstadsnorm |
| Spetsvinkel konisk försänkare |
60 grad |
| Skafttolerans |
h6 |
| Spiralvinkel |
35 grad |
| Infästning |
DIN 6535 HA med h6 |
| Hörnfasvinkel |
30 grad |
| Skärdjup ap min |
0.01 mm |
| Matning fz i stål < 900 n/mm2 |
0.04 mm |
| Antal skär z |
2 |

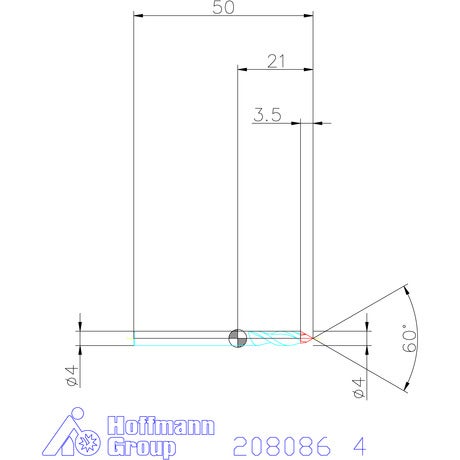

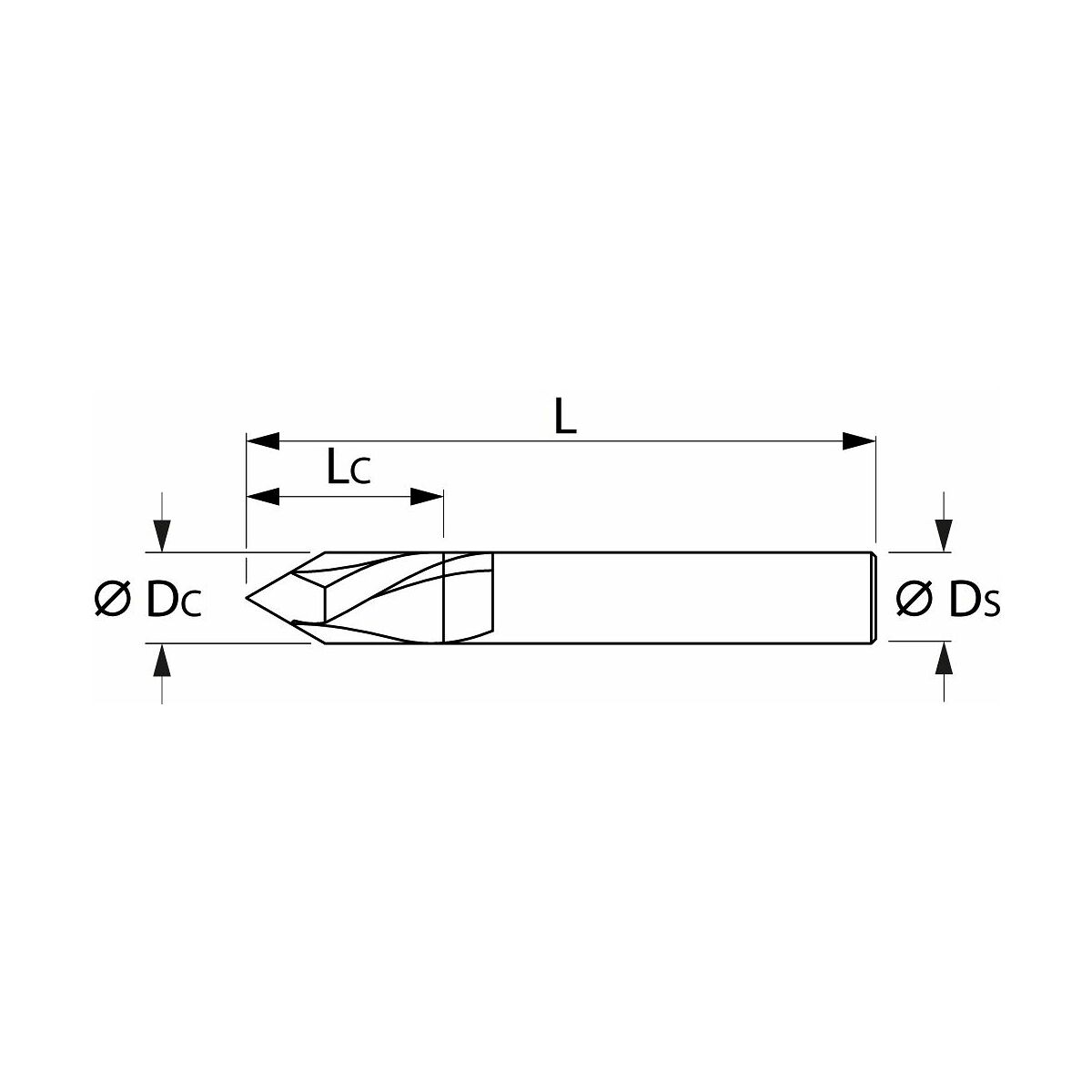

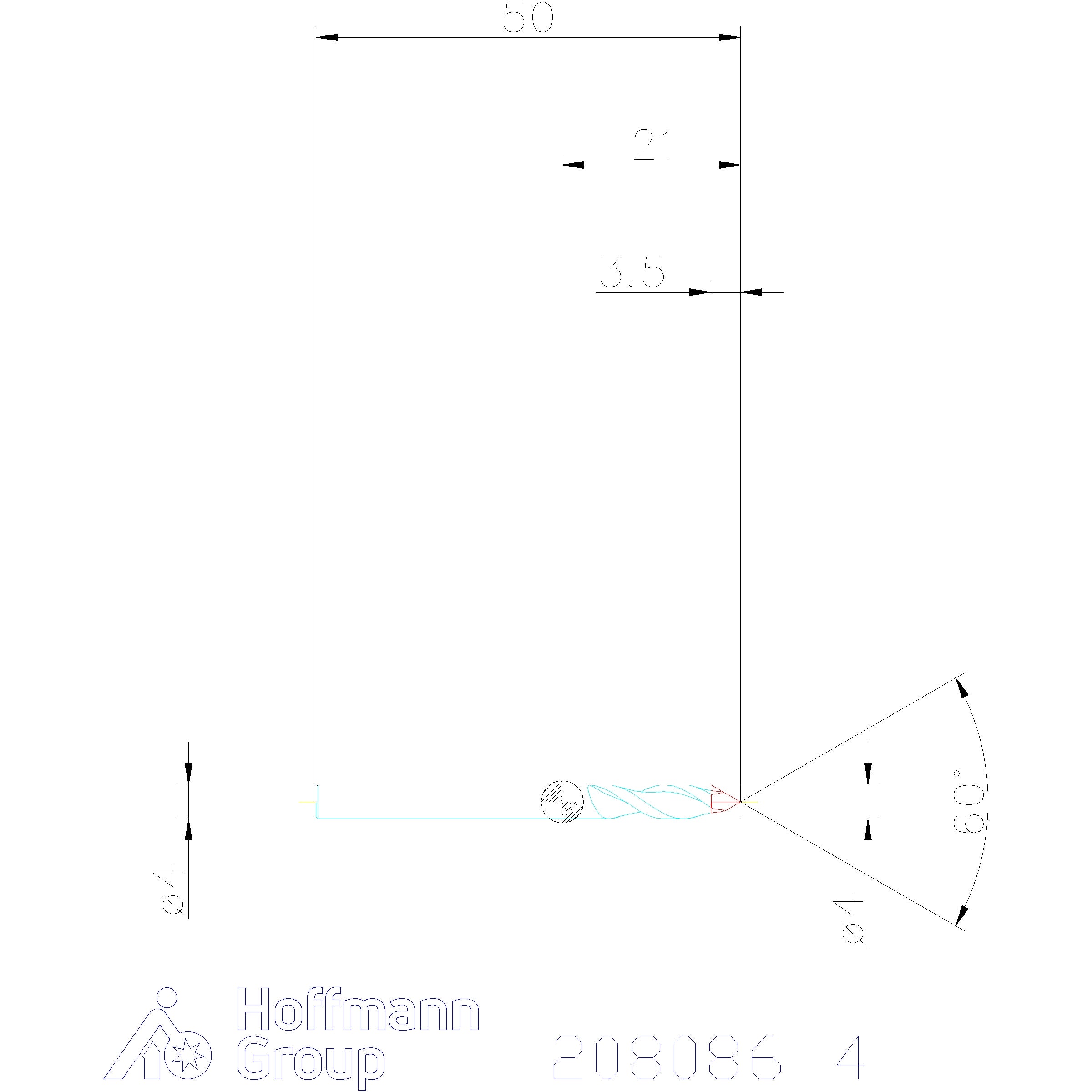

| Diameter ⌀ |
4 mm |
| Fräsdjup ap max. |
18 mm |
| Korrigeringsfaktor fz |
1.25 |
| Skaftdiameter ds |
4 mm |
| Totallängd l |
50 mm |
| Skärlängd |
5 mm |
| Maximalt sågdjup ap max vid valsfräsning |
5 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Aluminium, plast |
mindre lämplig |
180 m/min |
N |
| Alu > 10% si |
lämplig |
220 m/min |
N |
| Alu (kortspånig) |
lämplig |
300 m/min |
N |
| Inox < 900 n/mm² |
lämplig |
90 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
130 m/min |
P |
| Gg(g) |
lämplig |
100 m/min |
K |
| Stål < 750 n/mm² |
lämplig |
115 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
80 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
110 m/min |
P |
| Stål < 55 hrc |
mindre lämplig |
35 m/min |
H |
| Stål < 1400 n/mm² |
mindre lämplig |
65 m/min |
P |
| Inox > 900 n/mm² |
lämplig |
70 m/min |
M |
| Ti > 850 n/mm² |
lämplig |
50 m/min |
S |
| Vått maximal |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Torrt |
mindre lämplig |
|
|
| Luft |
mindre lämplig |
|
|
| Vått minimal |
mindre lämplig |
|
|
Produktspecifikation
| Artikelnummer |
208086 |
| EAN |
4062406388867 |
