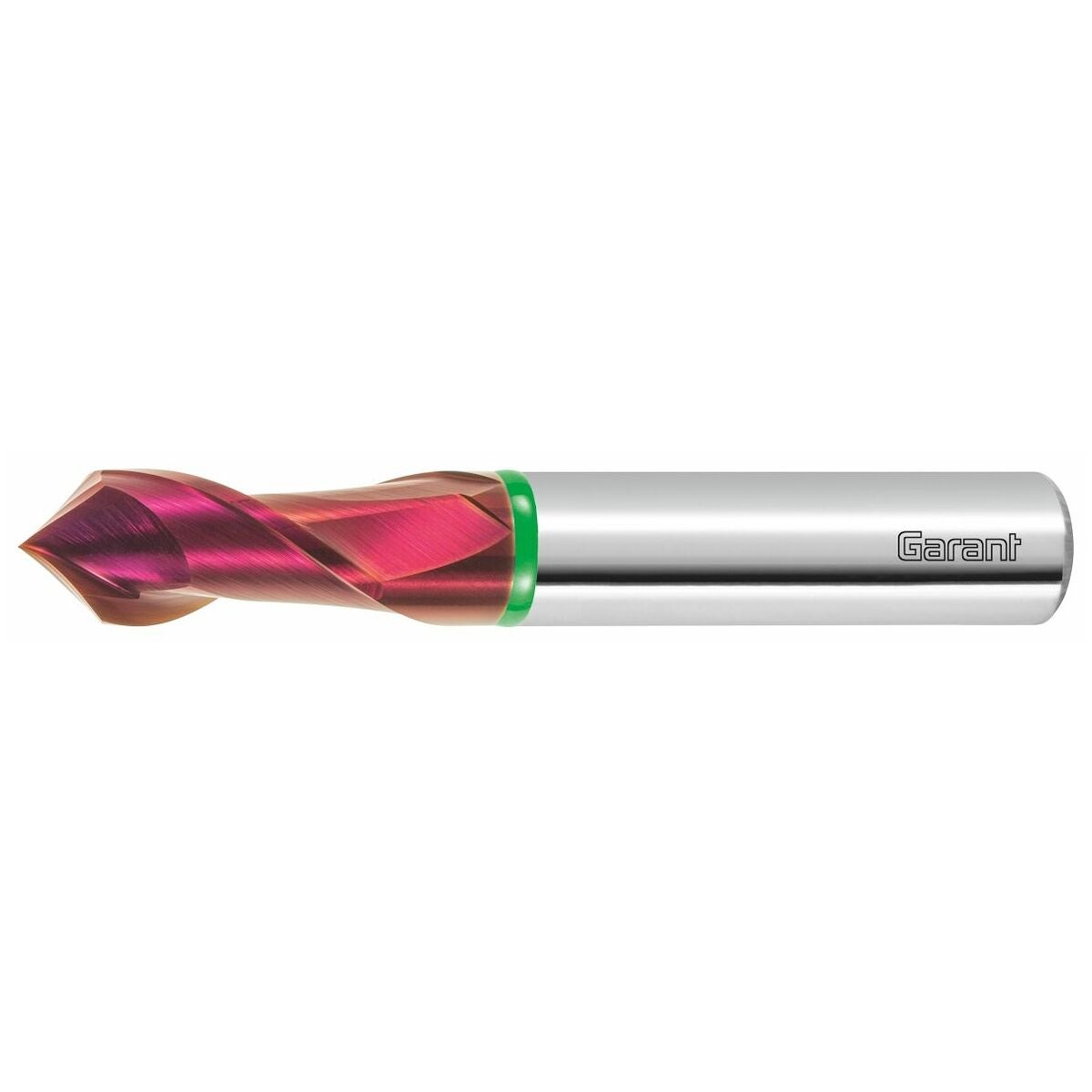

HM- fasningsfräs spiraliserad 90° TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Tolerans: Spetsvinkel ± 5 vinkelminuter.
Utomordentliga ytkvaliteter genom 35° spiralvinkel. Fasningsfräs för universell användning i så gott som alla material. Genom den nyutvecklade beläggningen förhindras egguppbyggnad effektivt, också i aluminium eller rostfritt stål.
Användningsdata
- Centrering
- borrning
- Försänkning
- Faser
Användningsdata
N
220
N
300
N
180
P
130
P
115
P
110
H
35
P
80
P
65
M
90
M
70
S
50
K
100
Teknisk data
| Spetsvinkel konisk försänkare | 90 grad |
|---|---|
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | e8 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Skafttolerans | h6 |
| Produktslag | Fasningsfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | 0,5×D vid valsfräsning |
| Spiralvinkel | 35 grad |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 45 grad |
| Skärdjup ap min | 0.01 mm |
| Fasfräsning | 45 grad |
| Antal skär z | 2 |

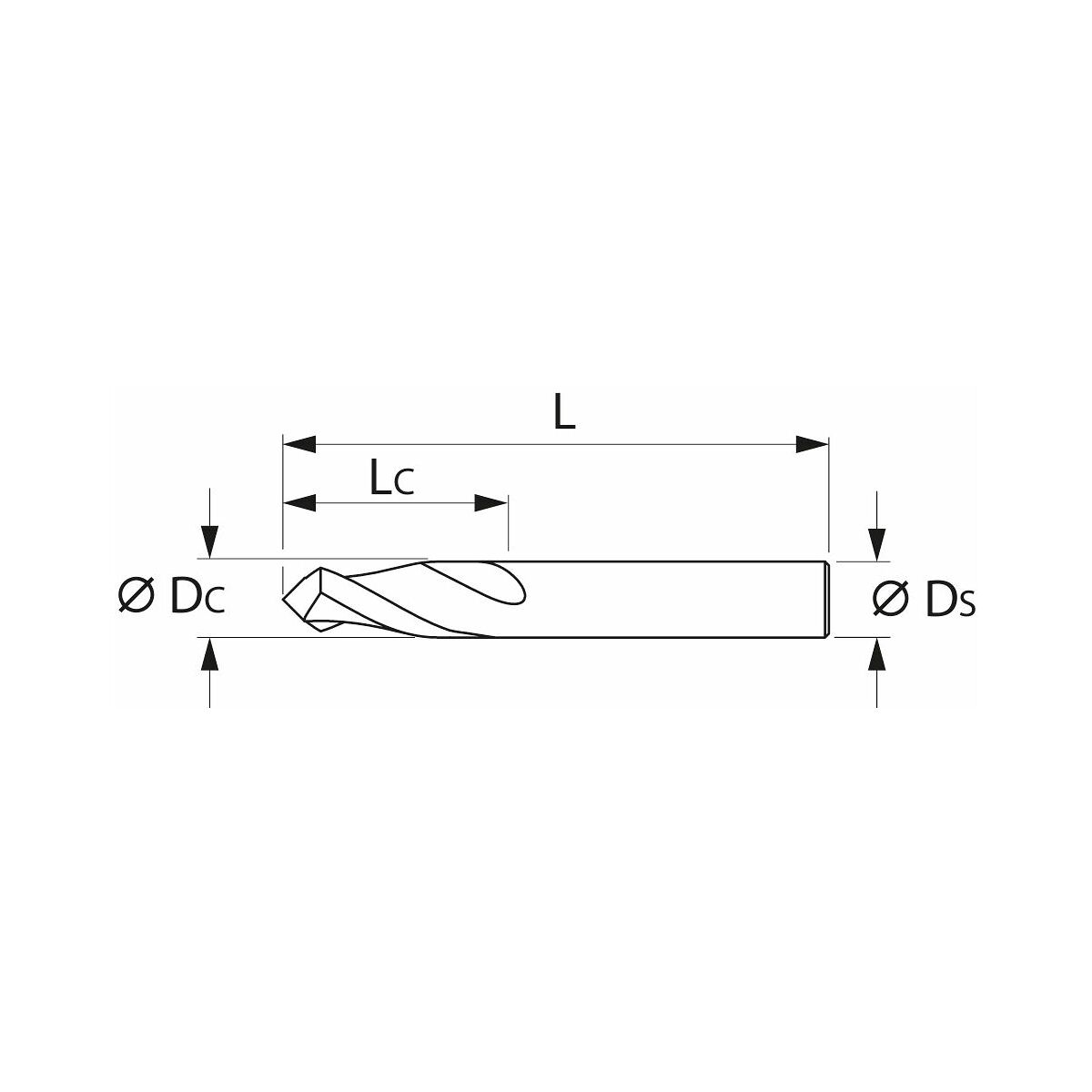

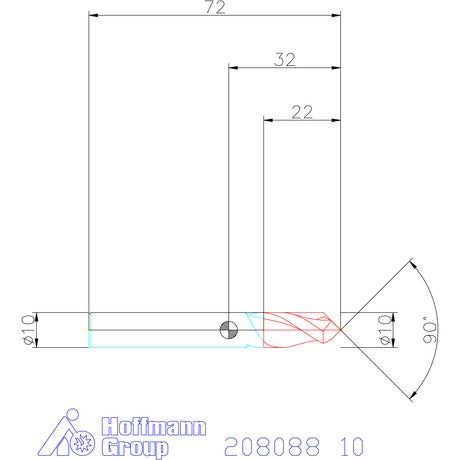

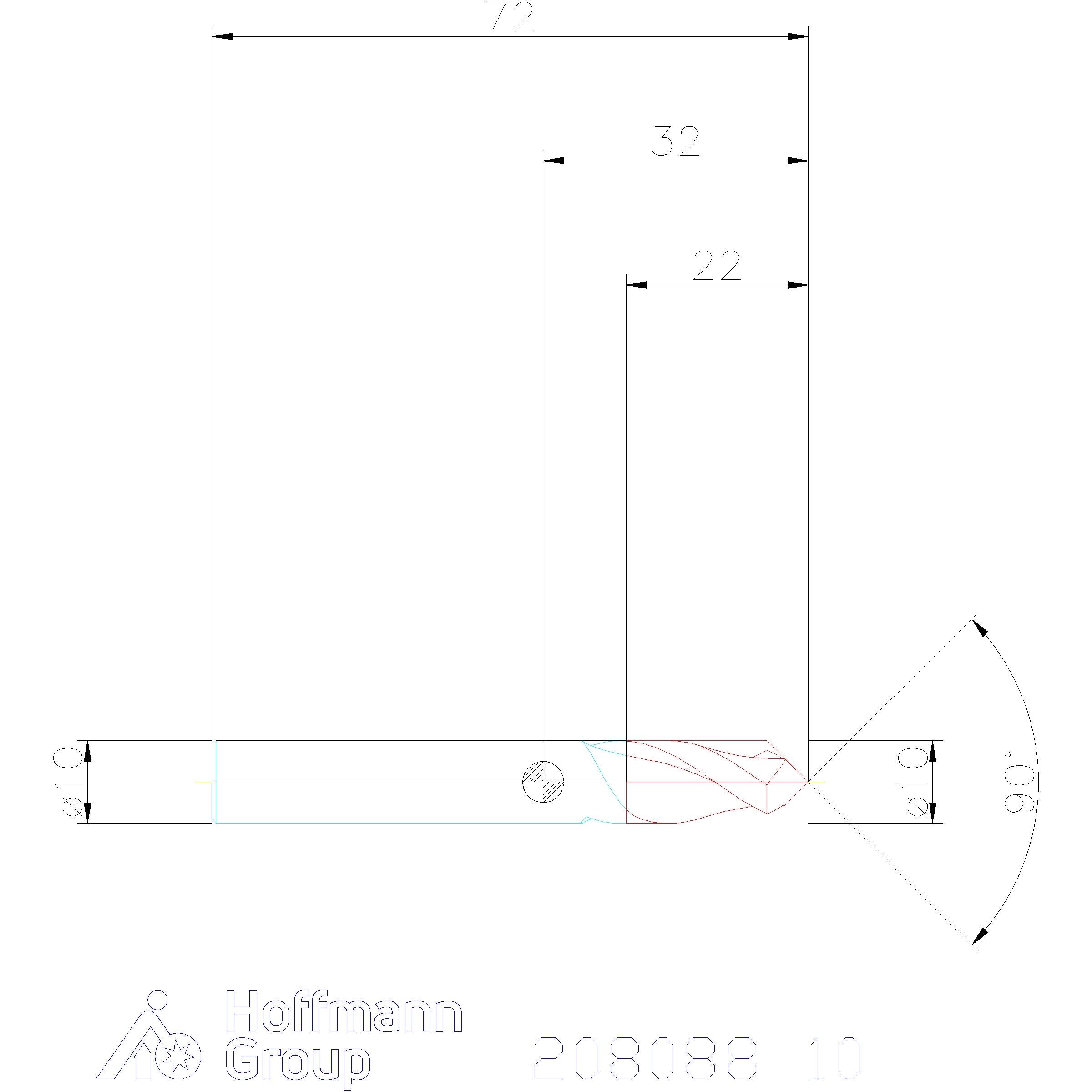

| Diameter ⌀ | 10 mm |
| Fräsdjup ap max. | 22 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 10 mm |
| Totallängd l | 72 mm |
| Maximalt sågdjup ap max vid valsfräsning | 22 mm |
| Skärlängd | 22 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.07 mm |
| Matning fz för valsfräsning i rostfritt stål > 900 n/mm2 | 0.063 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208088 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208088 |
|---|---|
| EAN | 4062406390600 |
