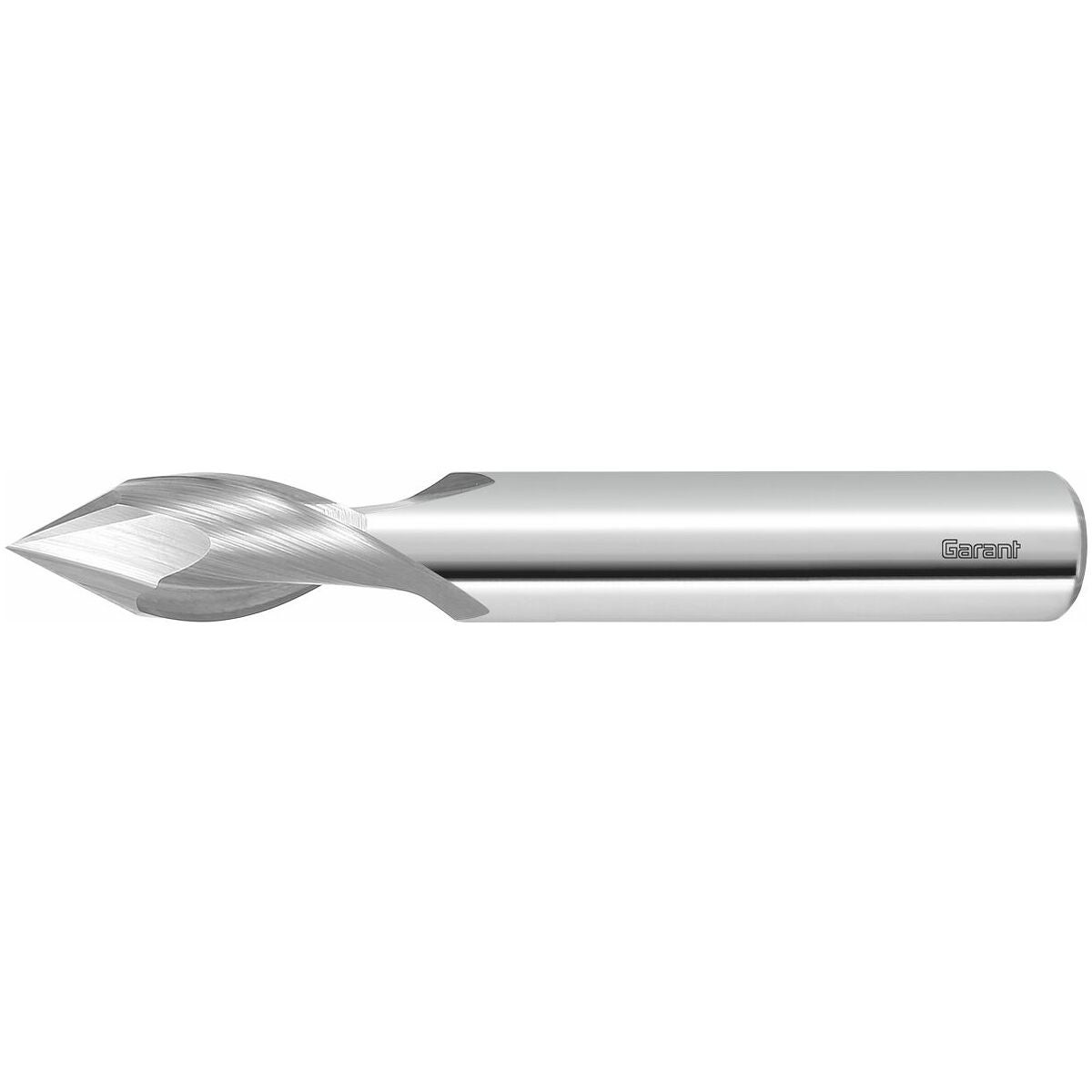

HM-fasfräs 60° obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Tolerans: Spetsvinkel ± 1°.
Användningsdata
- försänkning
- Fasning
Anmärkning
Beställ form HB med nr 208068.
Form HB kan levereras till samma pris.
Användningsdata
N
105
N
140
N
180
P
70
P
60
P
55
P
35
M
40
K
55

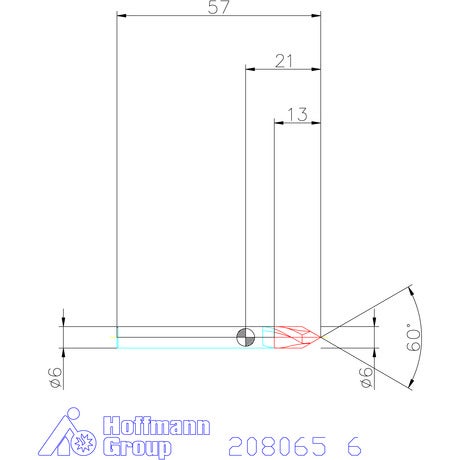

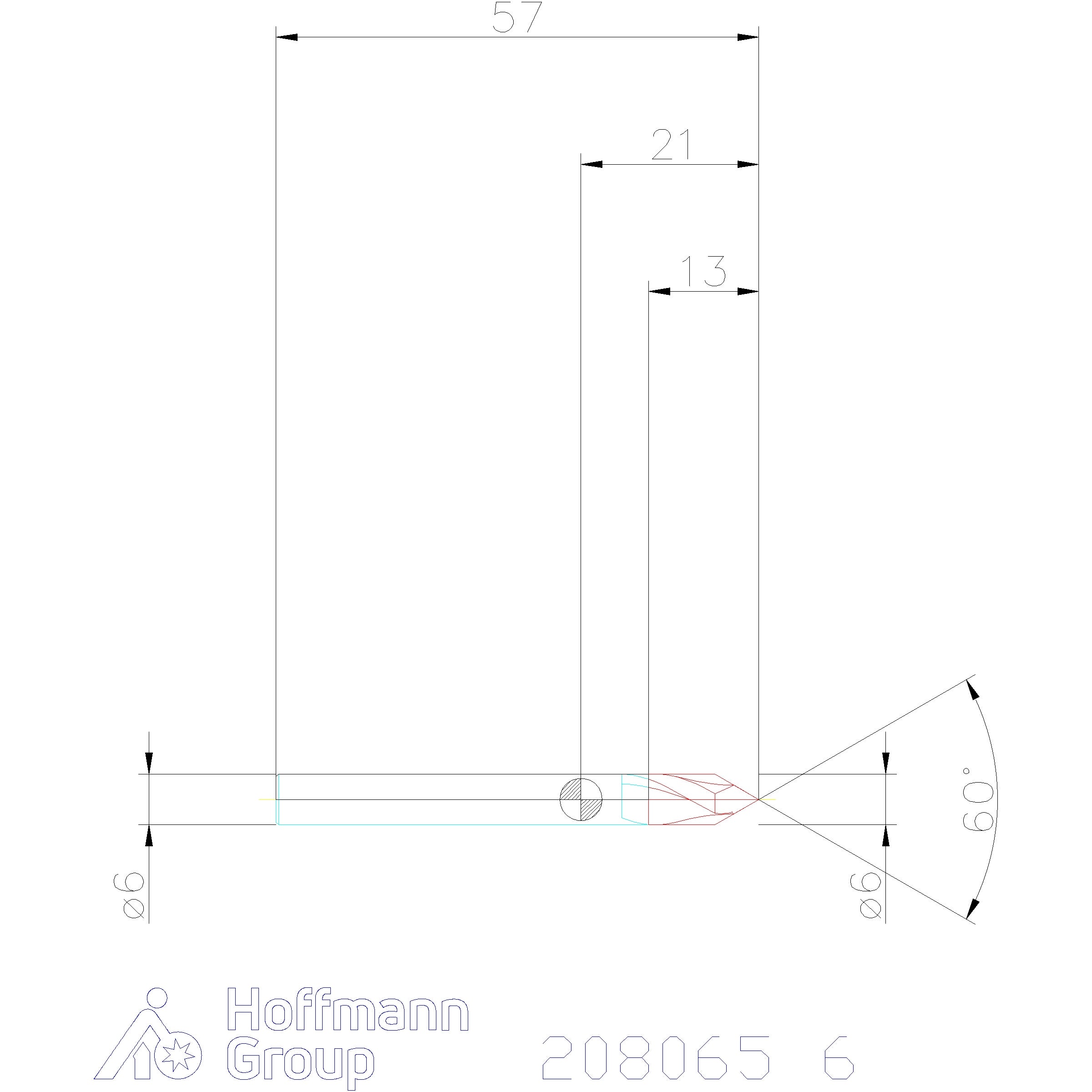

Teknisk data
| Spetsvinkel konisk försänkare | 60 grad |
|---|---|
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | e8 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Skafttolerans | h6 |
| Produktslag | Fasningsfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | 0,5×D vid valsfräsning |
| Spiralvinkel | 30 grad |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 60 grad |
| Skärdjup ap min | 0.01 mm |
| Fasfräsning | 30 grad |
| Antal skär z | 2 |
| Diameter ⌀ | 6 mm |
| Fräsdjup ap max. | 13 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 57 mm |
| Maximalt sågdjup ap max vid valsfräsning | 13 mm |
| Skärbredd | 3 mm |
| Skärlängd | 13 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.03 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208065 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208065 |
|---|---|
| EAN | 4045197859594 |
