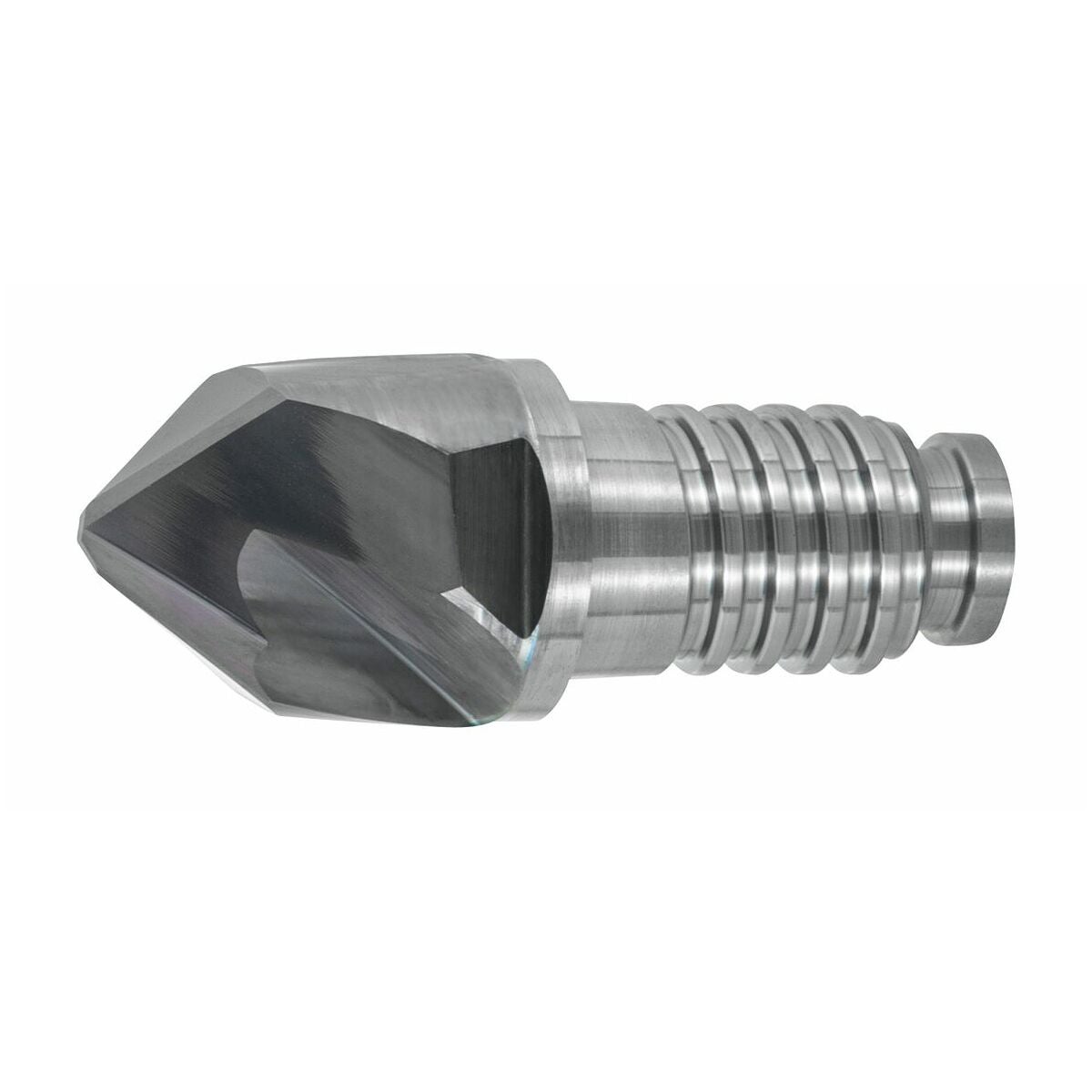

DUO-LOCK HAIMER MILL 90° HPC
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

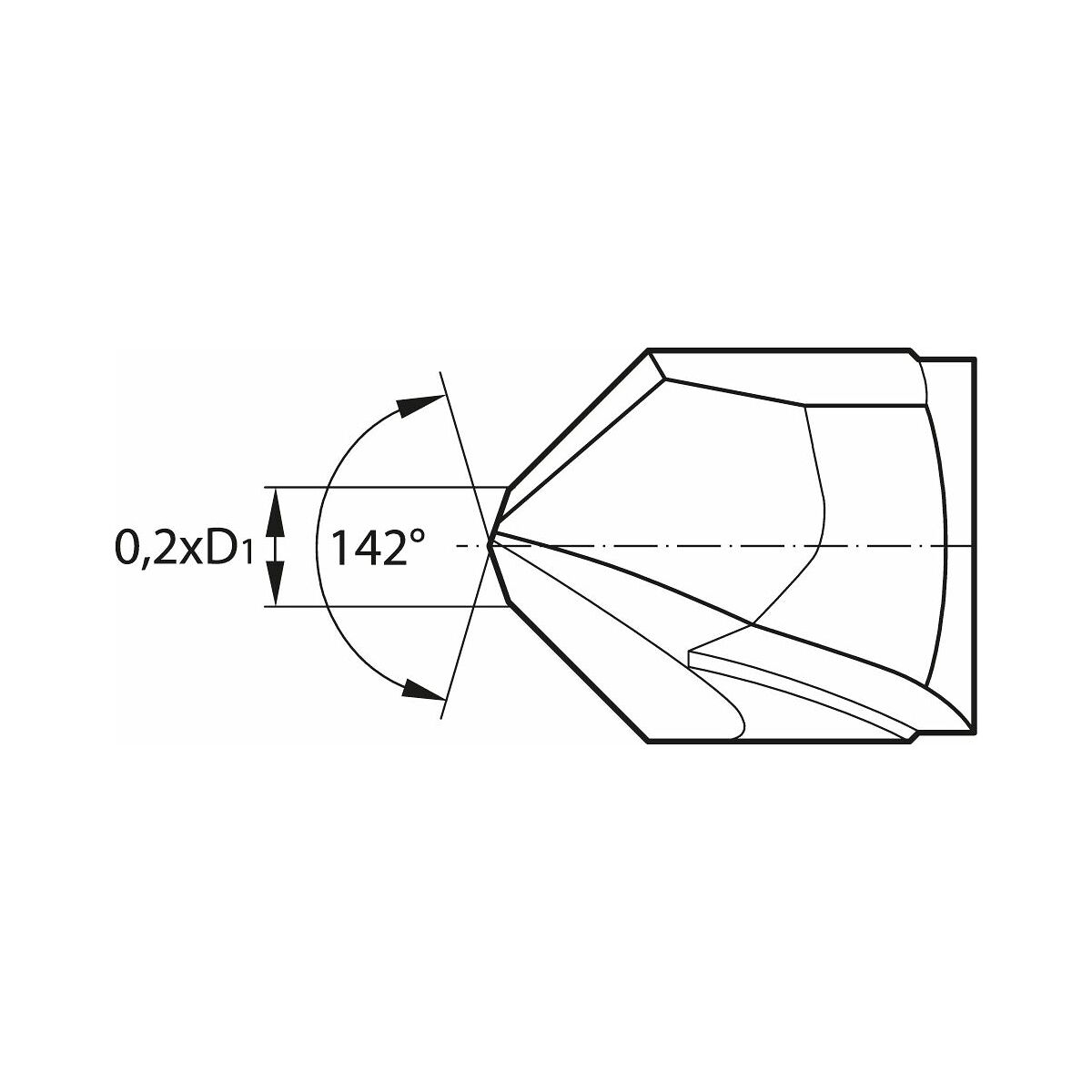

DUO-LOCK HAIMER MILL: Kan användas som universalverktyg. Unik ändgeometri för rampning och borrcirkulärfräsning. Förstahandsvalet för tillämpningar med korta uthäng.
DUO-LOCK HAIMER MILL Power Series: Förstahandsvalet för tillämpningar med långa uthäng och labila fastspänningsförhållanden. För extra lugn gång vid långa uthäng bör helst HM-förlängningar användas.

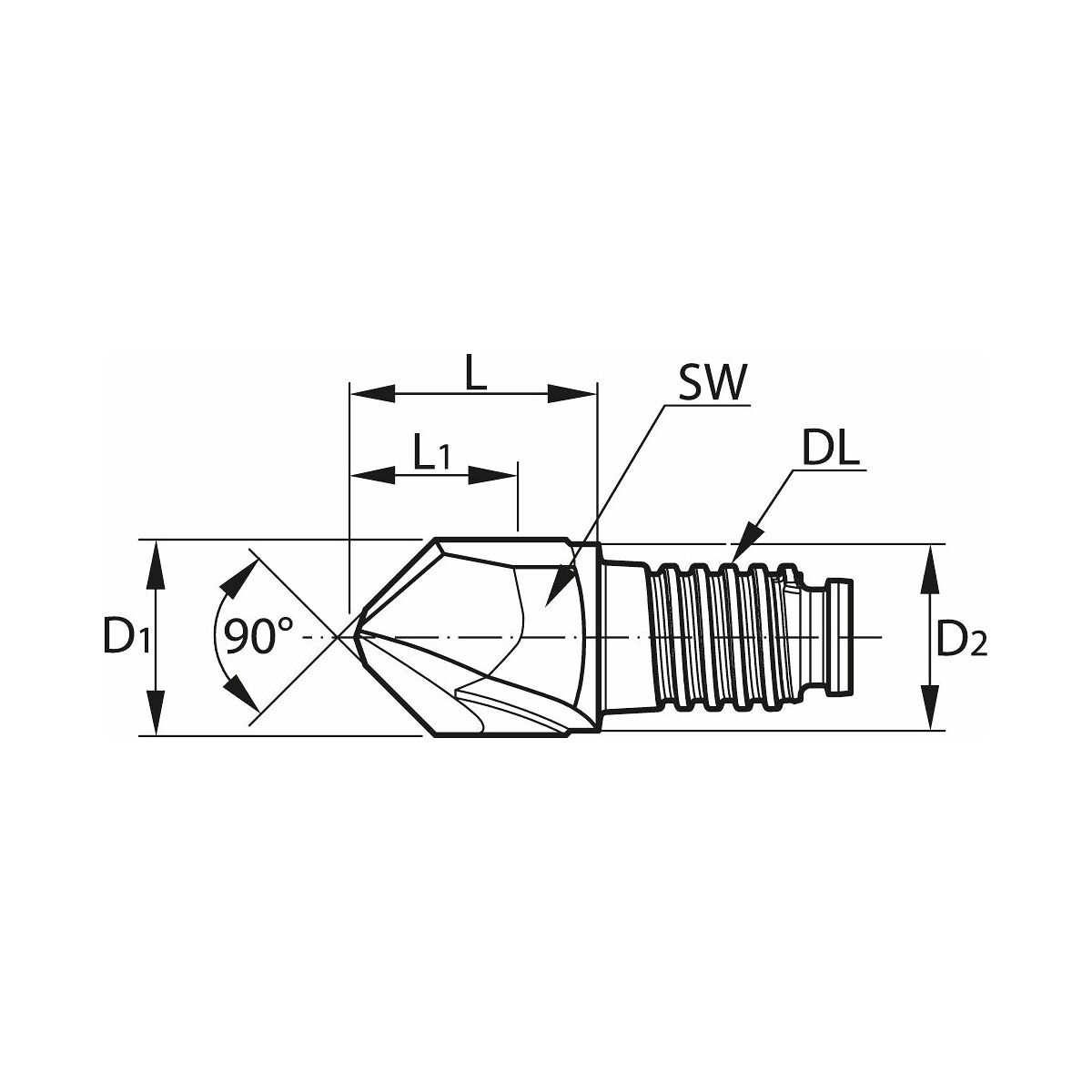

Teknisk data
| Spetsvinkel konisk försänkare | 90 |
|---|---|
| Matningsriktning | horisontell, sned och vertikal |
| Beläggning | AlTiN |
| Invändig kylning | nej |
| Produktslag | Kopierfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Infästning | med gänga |
| Bearbetningsstrategi | HPC |
| Fasfräsning | 45 grad |
| Antal skär z | 2 |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0,06 mm |
| Skär-⌀ d | 10 mm |
| Antal skär z | 2 |
| Totallängd l | 12.5 mm |
| Duo-lock gränssnitt | DL10 |
| Ingreppsbredd ae vid fräsoperation | 0,05×D vid valsfräsning; 0,05×D vid valsfräsning; 0,05×D vid valsfräsning |
| Arbetsdjup | 12 mm |
| Nyckelvidd sw | 8 Nm |
| ⌀ d2 | 9.6 mm |
| Rekommenderat åtdragningmoment | 20 mm |
| Tolerans nom.-⌀ | f8 |
| Utkragningslängd l1 | 10 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 | 0,03 mm |
| Spiralvinkel | 20 grad |
Användningsdata
N
235
N
700
N
700
P
220
P
160
P
160
P
120
M
80
M
60
S
35
K
130
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=220353 |
|---|---|
| Materialnyckel | materialnyckel.pdf |

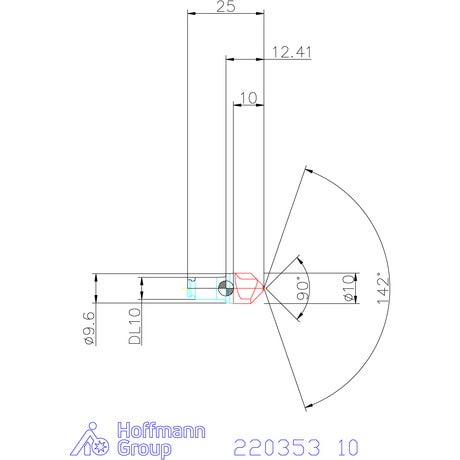

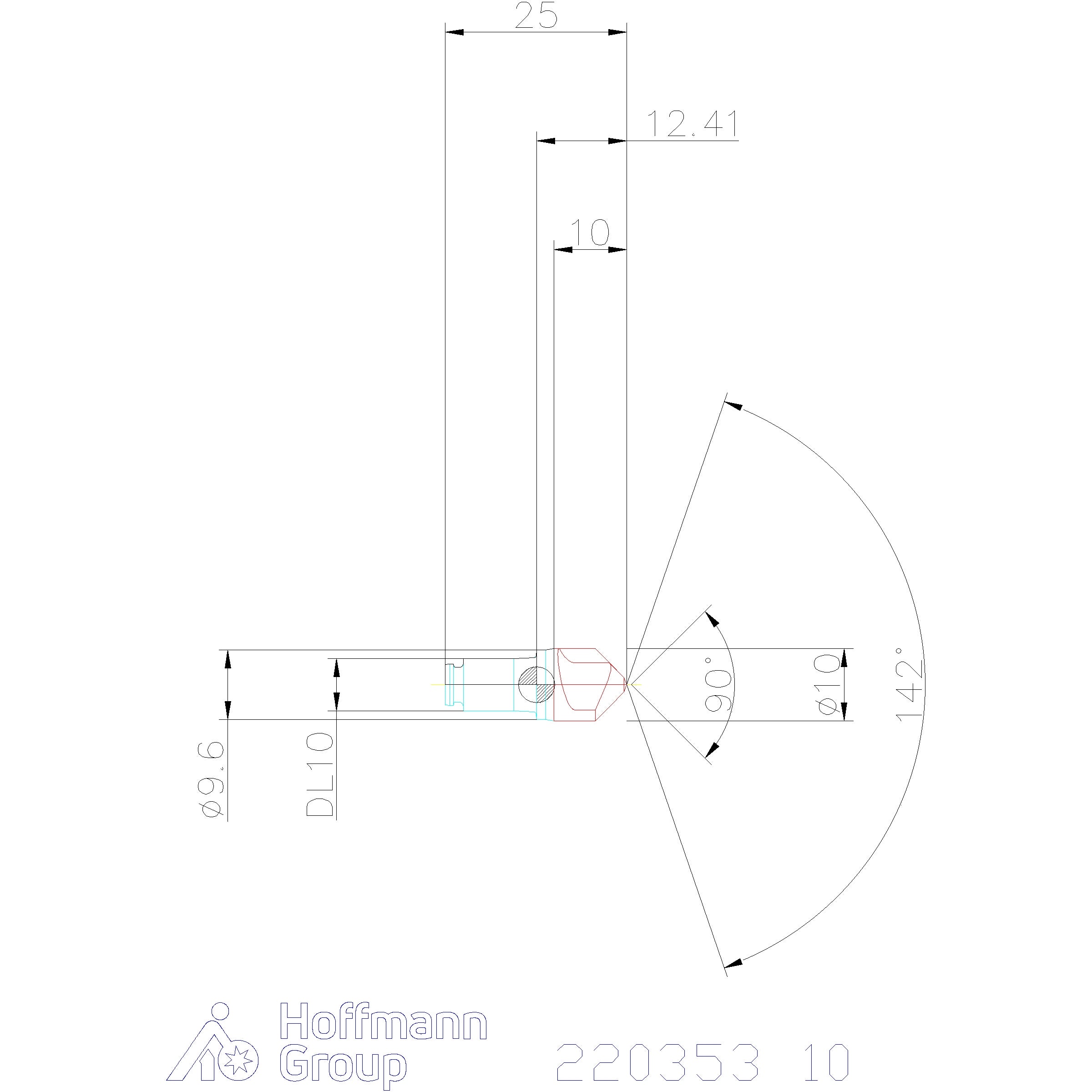

Produktspecifikation
| Artikelnummer | 220353 |
|---|---|
| EAN | 4034221132338 |
